吊车参数应用

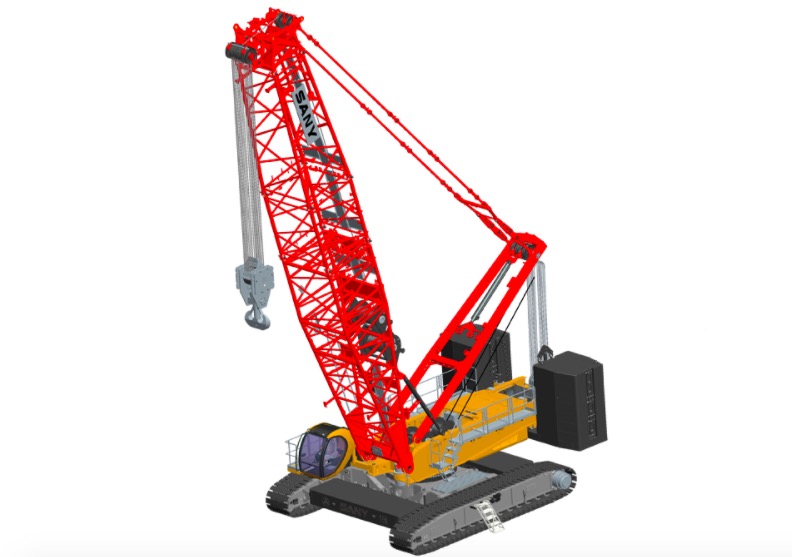

好的，我们来详细探讨一下三一SCC2800A履带起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律文件”。任何吊装方案都必须严格基于性能表来制定，绝不允许凭经验估算。

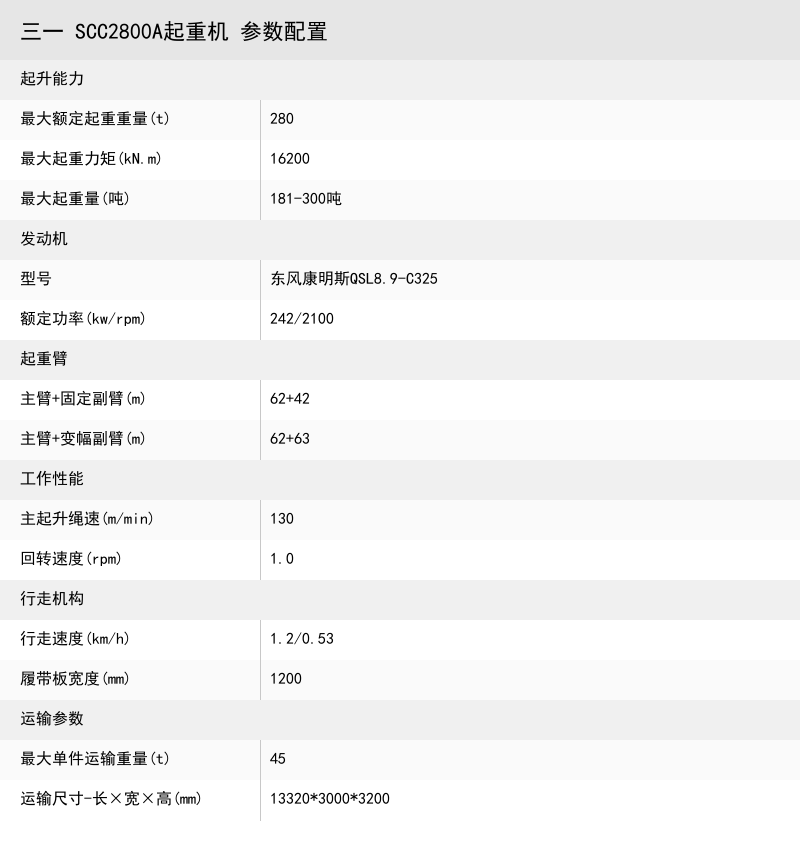

SCC2800A 基本参数回顾：
- 最大起重量： 280吨（通常在短臂、小幅度工况下）
- 主臂工况： 主臂长度从18米到84米，可带固定副臂（长度12米至30米）。
- 塔式工况： 主臂+塔式副臂，可实现更高的起升高度。
性能表的核心变量是：工作幅度（吊臂回转中心到吊钩垂线的水平距离）、臂长、以及配重和超起装置的配置。
应用案例一：大型设备安装（化工厂反应塔吊装）
工况描述： 需要在化工厂装置区内，将一台重150吨、高25米的反应塔吊装就位。设备就位位置周围空间狭窄，吊车不能过于靠近。基础高度约5米。
吊装挑战：
- 重量大（150吨）。
- 安装高度高（基础5米 + 设备25米 = 吊钩需至少达到30米高度）。
- 工作幅度受限（由于周围设备和管廊，吊车中心需距离就位点约14米）。
性能表应用步骤：
- 确定关键参数： 起重量 ≥ 150吨，工作幅度 ≈ 14米，起升高度 > 30米。
- 选择工况： 查看性能表的主臂工况部分。如果使用较短的主臂（如36米），在14米幅度下，起重量可能足够，但起升高度可能无法满足30米的要求。因此需要更长的臂长。
- 查表与决策：
- 假设选用 54米主臂。
- 在性能表中找到“54米主臂”对应的列。
- 查看“工作幅度”为14米那一行的“额定起重量”。假设表中显示为160吨。
- 校核： 160吨 > 150吨（设备重量），满足要求。
- 校核起升高度： 54米臂长在14米幅度下的理论起升高度（可通过几何计算或性能表附带的高度表查询）远大于30米，满足要求。
- 确认配置： 性能表会注明此工况下需要多少配重（如140吨配重）。同时，由于重量接近额定值，且幅度较大，应考虑使用超起装置（如果性能表有此配置选项）以增加稳定性，提升实际起重能力。
- 最终方案： 采用 54米主臂，140吨配重，可能带超起，在14米工作幅度下安全吊装。
应用案例二：风电塔筒或叶片吊装
工况描述： 在风电场吊装一节重90吨的塔筒。塔筒就位高度为60米。山地地形，场地相对平整但幅度控制关键。
吊装挑战：
- 起升高度要求极高（60米以上）。
- 重量虽然不极端，但必须在极大高度下作业。
- 需要精准对位，对吊装稳定性要求高。
性能表应用步骤：
- 确定关键参数： 起重量 ≥ 90吨，起升高度 > 60米。
- 选择工况： 主臂工况可能无法满足60米以上的高度要求（84米主臂在较大幅度下起升高度也有限）。此时必须考虑 塔式工况。
- 查表与决策：
- 查看性能表的“塔式工况”部分。例如，配置为 主臂60米 + 塔式副臂30米。
- 此时，吊臂顶端更高，但起重能力会显著下降。工作幅度主要由副臂的安装角度决定。
- 假设工作幅度为20米。在性能表中找到对应配置，查得额定起重量为100吨。
- 校核： 100吨 > 90吨，满足要求。
- 校核高度： 此配置下的最大起升高度肯定超过60米，满足要求。
- 关键注意事项：
- 塔式工况性能表是独立的，必须严格使用。 其
