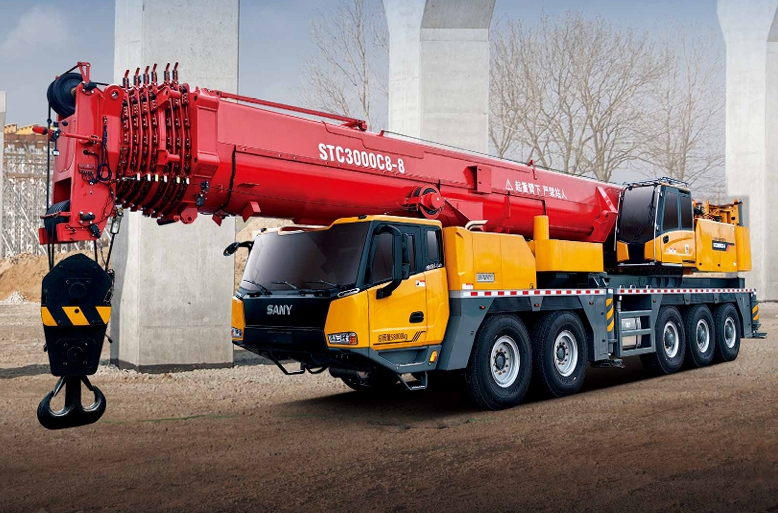

三一STC3000C8-8汽车吊性能参数吊臂计算吊车工况表

好的，我们来详细解析一下三一STC3000C8-8（一款非常畅销的30吨级汽车起重机）的起重性能表在不同工况下的具体应用案例。

首先，要理解性能表的核心是三个变量：工作幅度、臂长、吊载重量。这三个变量相互制约，查表的目的就是在确保安全的前提下，找到这三者的最佳平衡点。

STC3000C8-8 主要性能特点回顾：

• 最大起重量： 30吨（通常在最短臂、最小幅度下实现）
• 主臂： 10.4米 ~ 35.5米（三节U形主臂）
• 副臂： 7.5米（可选装），最大臂长可达43米。
• 典型工况： 通常性能表会分为几种基础工况，如“主臂工况”、“主臂+副臂工况”等。

应用案例解析

以下是几个典型的施工现场场景，我们将模拟如何应用起重性能表。

案例一：厂房钢结构吊装（精确计算，规避风险）

• 场景描述： 需要在空旷的厂房内，将一根重约8吨的钢梁吊装到10米高的立柱上。吊车支设在钢梁安装位置附近。由于厂房内有其他设备和结构，吊车回转空间有限，预计吊装时的工作幅度（回转半径）为12米。
• 应用步骤：
  1. 确定工况： 此任务只需使用主臂，无需副臂。因此查看 “主臂工况” 性能表。
  2. 确定关键参数：
     • 吊载重量： 8吨（包括吊钩、索具的重量，假设总计8.2吨）。
     • 工作幅度： 12米（由现场空间决定）。
     • 所需臂长： 起升高度 = 钢梁高度(10m) + 吊索高度(约3m) + 安全余量(约2m) ≈ 15米。查看性能表，在12米幅度下，35.5米臂长都能满足高度要求，但我们会选择最经济的臂长，比如 18米左右的主臂。
  3. 查表验证：
     • 找到“主臂工况表”。
     • 在“臂长”列找到 18.2米（性能表通常是按节臂伸出长度列出）。
     • 在“幅度”行找到 12米。
     • 交叉点查到的额定起重量假设为 9.5吨。
  4. 安全判定：
     • 额定起重量(9.5吨) > 实际吊重(8.2吨)。
     • 结论： 工况安全。但必须注意，如果现场地面松软，还需考虑支腿压力，可能需要使用路基板。同时，吊装时要平稳操作，防止钢梁摆动导致幅度增大。

案例二：高楼旁边设备就位（关注臂长与幅度）

• 场景描述： 在一栋20层高楼旁边，将一台重约5吨的空调主机吊装到15楼楼顶（离地高度约50米）。吊车支设在楼旁的道路上，距离大楼墙面约8米。
• 应用步骤：
  1. 确定工况： 主臂全长35.5米无法满足50米的高度要求，必须加装副臂。因此查看 “主臂+副臂工况” 性能表。
  2. 确定关键参数：
     • 吊载重量： 5吨（含索具，计5.2吨）。
     • 工作幅度： 吊车中心离墙8米，设备需吊到楼顶中心，假设还需向里移动5米，因此幅度至少为 13米。但必须考虑臂架与楼体的安全距离，实际操作幅度可能会更大，假设最终定为 16米。
     • 所需臂长： 起升高度50米 + 安全余量 ≈ 52米。主臂35.5米 + 副臂7.5米 = 43米，依然不够！这说明STC3000C8-8在此场景下无法独立完成任务，需要吨位更大、臂长更长的起重机（如80吨或130吨）。
  3. 查表验证与决策：
     • 这个案例的关键作用在于 提前发现设备能力不足，避免了设备进场后无法施工的重大损失。性能表在此起到了“可行性评估”的关键作用。

案例三：狭窄场地吊装预制板（关注额定起重量变化）
