三一SCC3200A-1履带吊性能参数吊臂计算吊车工况表

好的，我们来详细解析一下三一SCC3200A-1履带起重机在不同工况下起重性能表的应用案例。

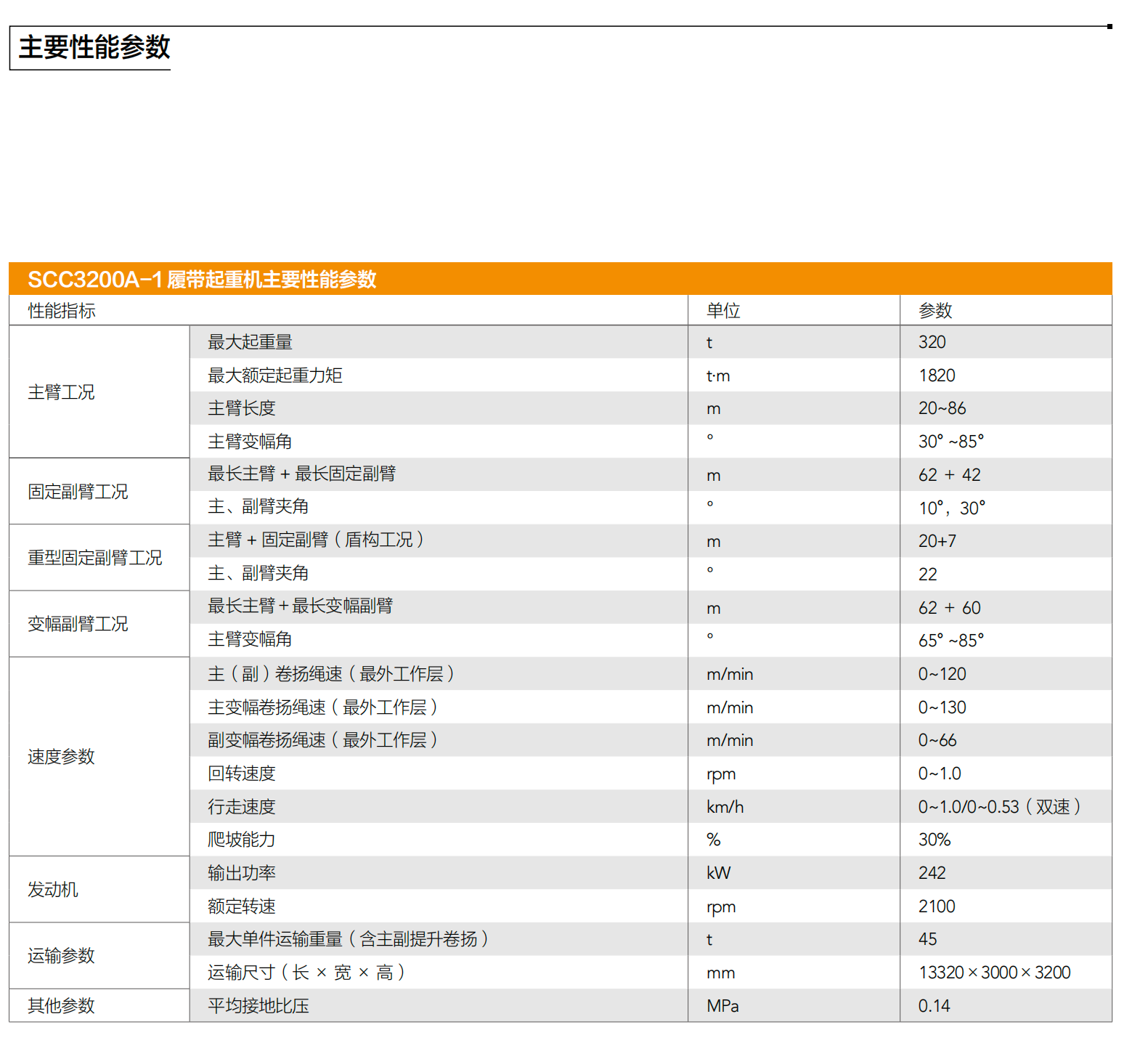

首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，任何操作都必须严格依据性能表进行。 SCC3200A-1的最大起重量为320吨，但这个数值是在特定工况下才能实现的。

一、理解SCC3200A-1的关键工况参数

在查阅性能表前，必须先确定以下几个影响起重能力的关键因素：

1. 工况配置： 这是最重要的前提。SCC3200A-1主要有两种基本工况：

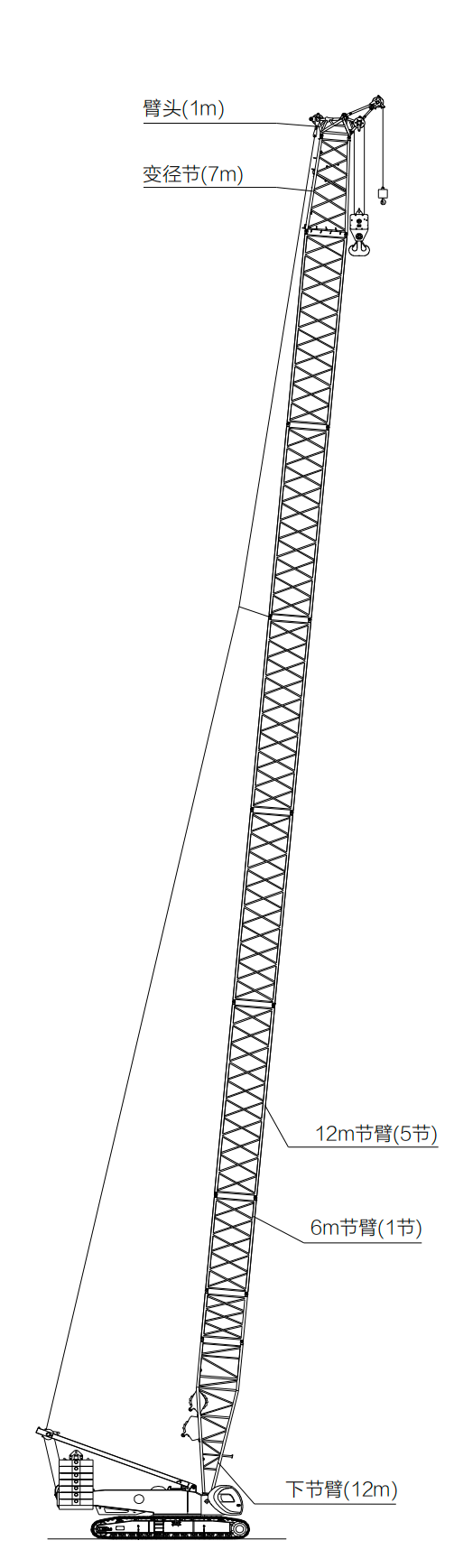

   • 主臂工况： 使用纯主臂进行吊装。

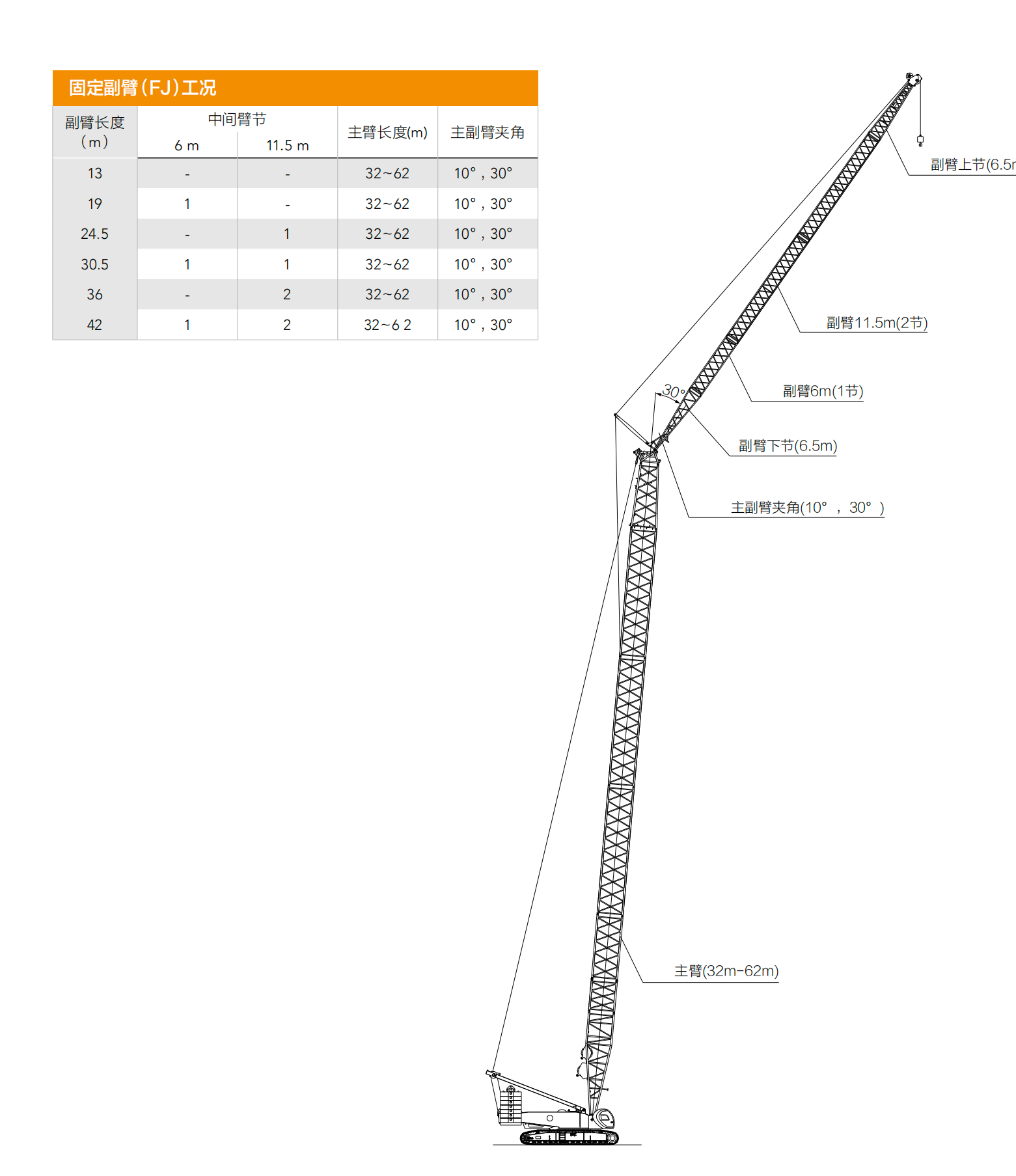

   • 固定副臂工况： 在主臂末端加装固定副臂，用于需要更高起升高度但起重量相对较小的场合。

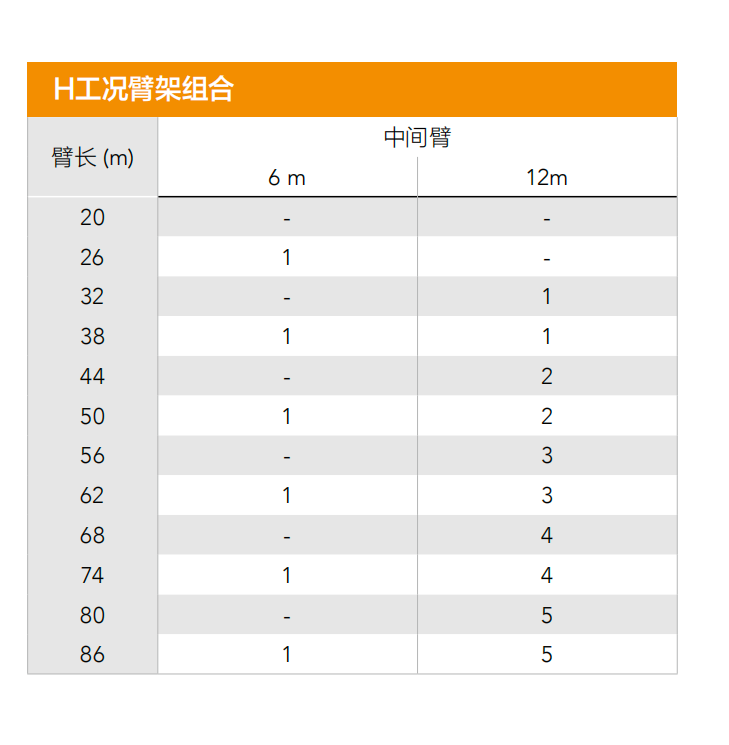

2. 臂架组合： 主臂的长度、是否带固定副臂以及副臂的长度和角度。

3. 工作幅度： 吊钩中心线到起重机回转中心的水平距离。幅度越大，起重能力越小。

4. 配重状态： 起重机后方配置的配重重量。SCC3200A-1通常有不同吨位的配重可选，使用最大配重能获得最佳起重性能。

5. 地基处理： 履带下方是否铺设了路基箱，以及地基的承压能力是否满足要求。

---

二、应用案例解析

我们假设一个典型的吊装项目：在某化工厂建设工地，需要安装一台重85吨的反应器。 反应器安装位置离起重机站位中心约14米，安装高度需要吊钩起升到35米。

案例步骤分析：

第一步：确定工况和臂架组合

• 目标： 起重量85吨，幅度14米，起升高度35米。
• 分析： 35米的起升高度超出了纯主臂工况的经济适用范围（纯主臂太长会大幅降低起重能力）。因此，更合理的方案是使用主臂+固定副臂工况。
• 查阅性能表（固定副臂工况部分）：
  • 假设我们选择的主臂长度为30米，固定副臂长度为18米，副臂安装角度为15°。
  • 在性能表中，先找到“主臂30m+副臂18m（15°）”这一列。
  • 然后在这一列中，查找工作幅度（R）为14米时对应的额定起重量。

第二步：查阅性能表并确认安全性

我们模拟一份简化的性能表（请注意，此为示例，实际作业必须使用随机的官方性能表！）：

工作幅度 (m)	主臂30m + 副臂18m (15°) 起重量 (t)
10	110
12	95
14	82
16	72
18	63

• 结果分析： 在14米幅度下，额定起重量为82吨。
• 问题： 我们的设备重85吨，82吨 < 85吨。此方案不安全，严禁作业！

第三步：调整方案，重新查表

我们需要优化方案以达到安全要求。有以下几种选择：

• 选择1：减小工作幅度

  • 行动： 如果现场条件允许，将起重机向设备基础靠近，使工作幅度从14米减小到12米。
  • 重新查表： 在12米幅度下，起重量为95吨。
  • 安全性校验： 95吨 > 85吨，且 85吨 / 95吨 ≈ 89%，负荷率在安全范围内（通常要求不超过90%，重要设备要求更严）。方案可行。

• 选择2：优化臂架组合

  • 行动： 尝试使用更短的主臂和更长的副臂组合，或者调整副臂角度（如改为30°），看是否能提升在14米幅度下的起重能力。这需要重新查阅性能表的相关章节。

• 选择3：增加配重（如果未使用最大配重）

  • 行动： 确认当前配重状态。如果使用的是标准配重，增加至最大配重后，性能表会显示更高的起重值。必须使用对应配重状态下的性能表。

第四步：考虑其他安全因素

即使性能表显示起重能力满足要求，还需进行以下核查：

1. 风载影响： 性能表通常基于标准
