好的，我们来详细解析一下三一SCC1350A-6履带起重机在不同工况下，其起重性能表的实际应用案例。

首先，要理解性能表的应用，必须明确一个核心概念：起重性能表是起重机安全作业的生命线，所有操作都必须严格依据性能表进行。

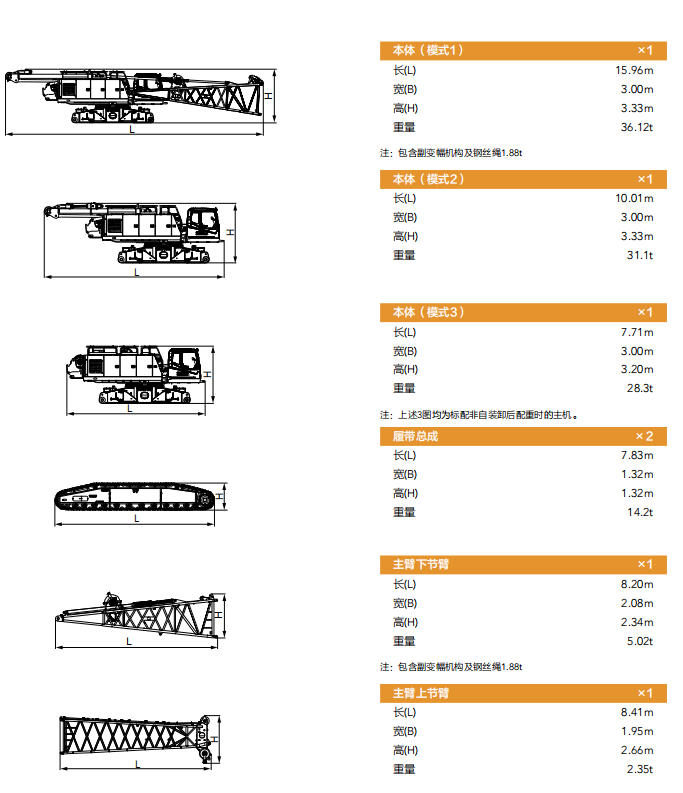

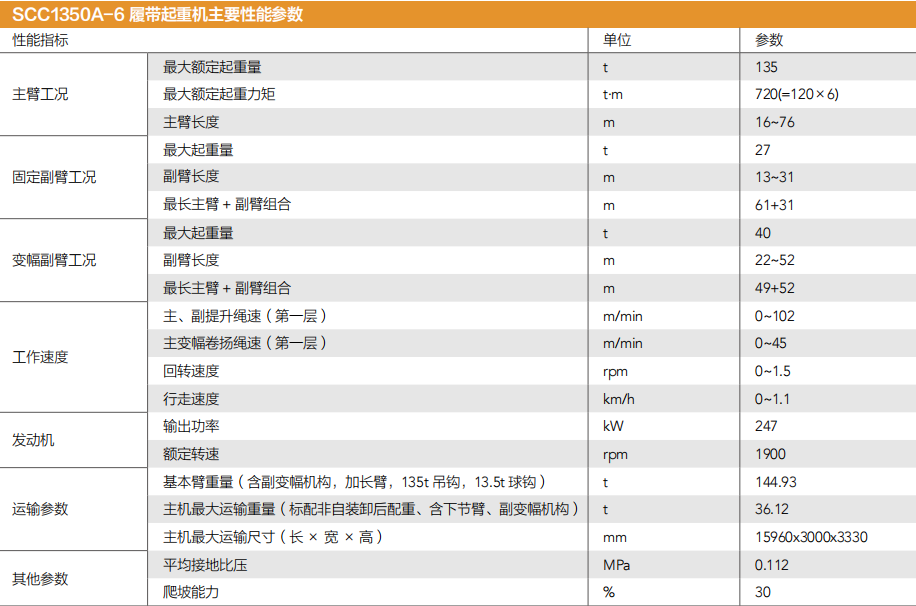

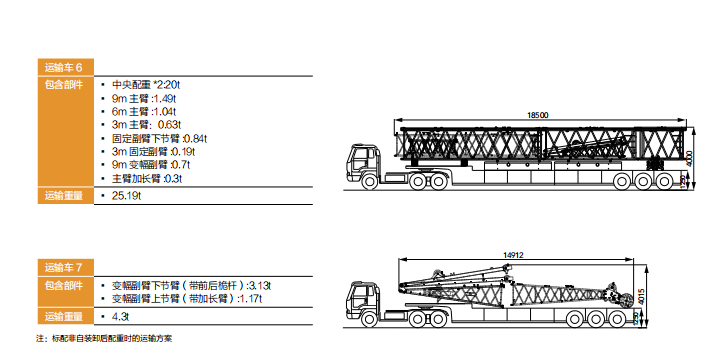

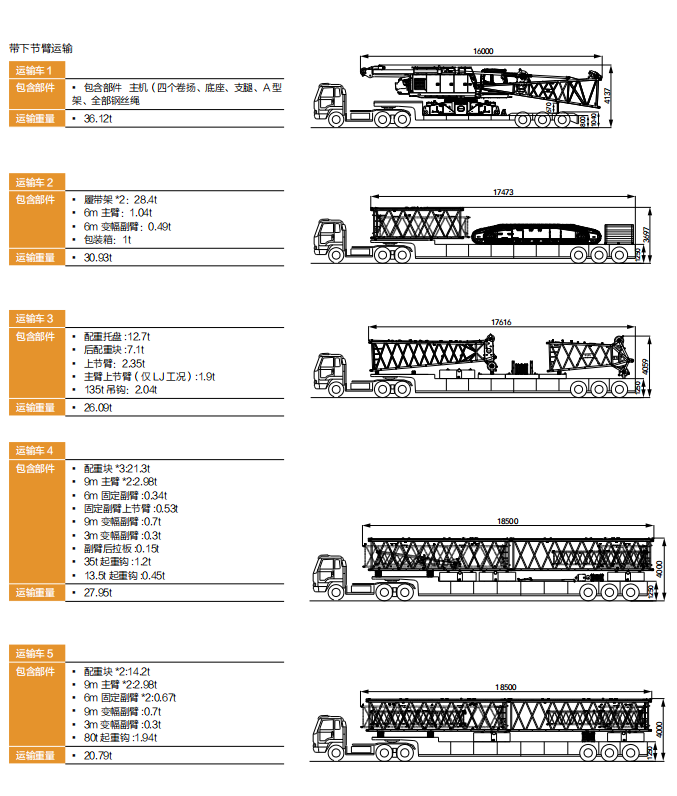

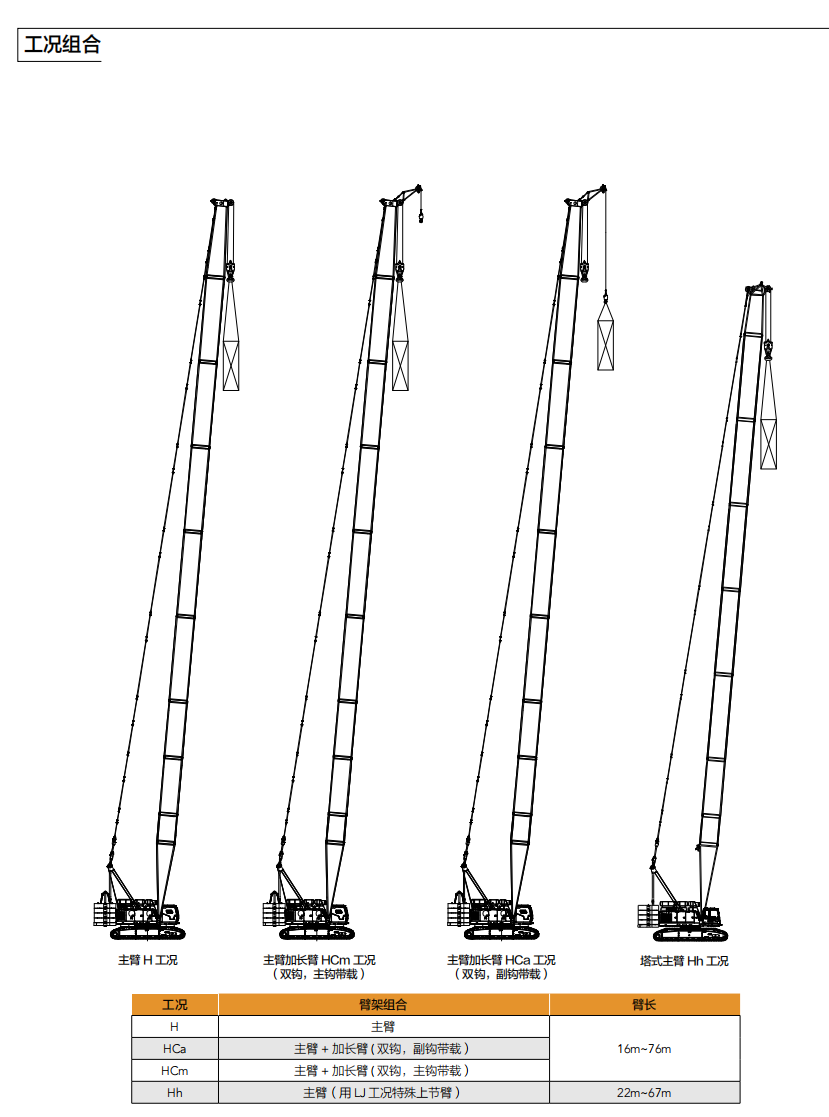

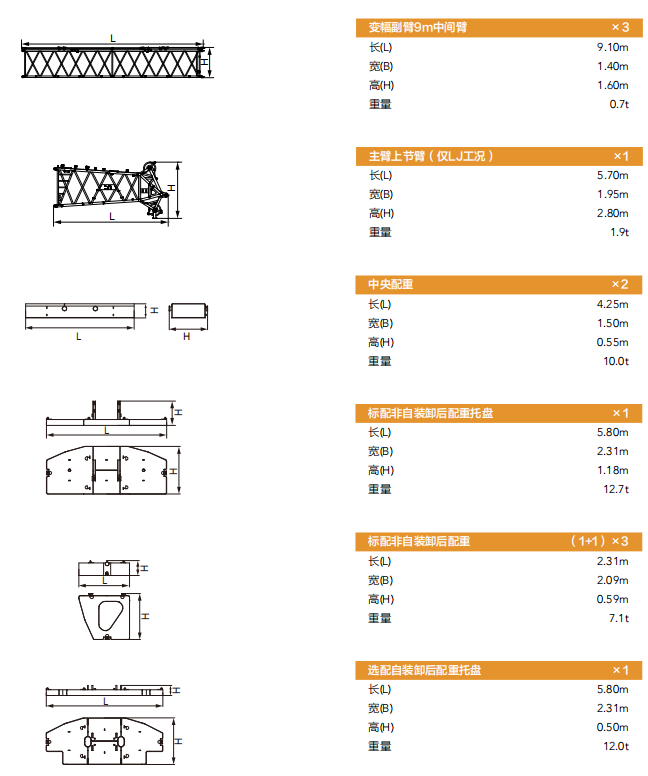

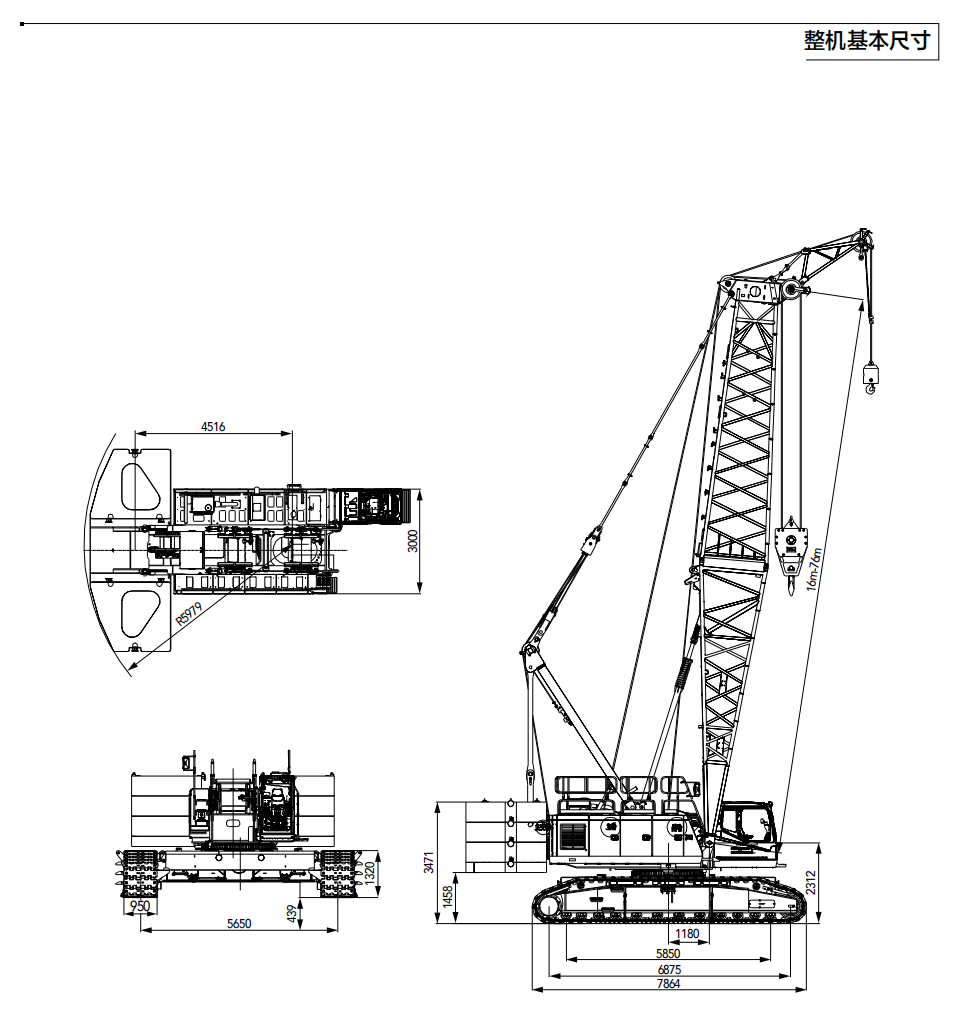

三一SCC1350A-6是一款135吨级的履带起重机，其性能表会根据不同的工况配置 而变化，主要包括：

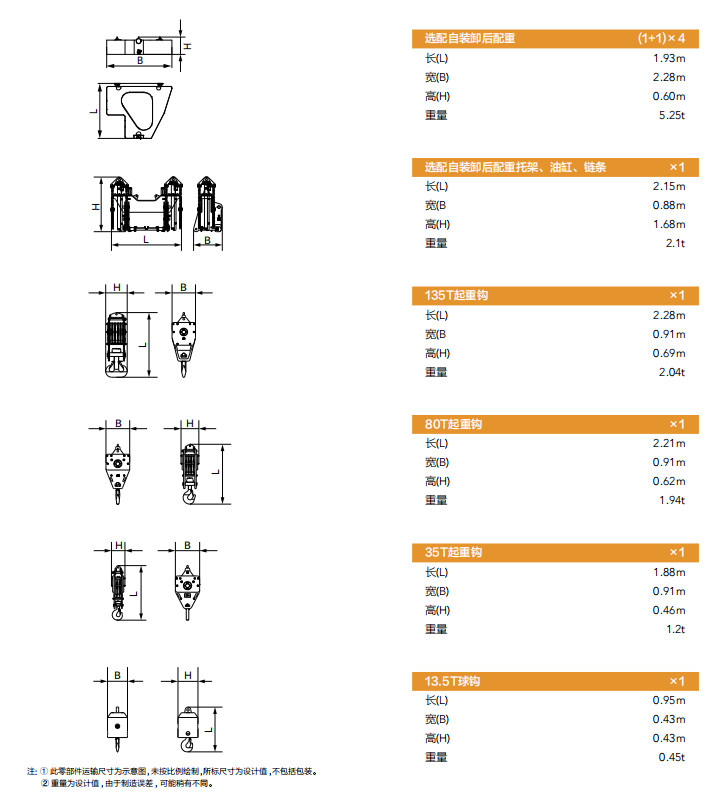

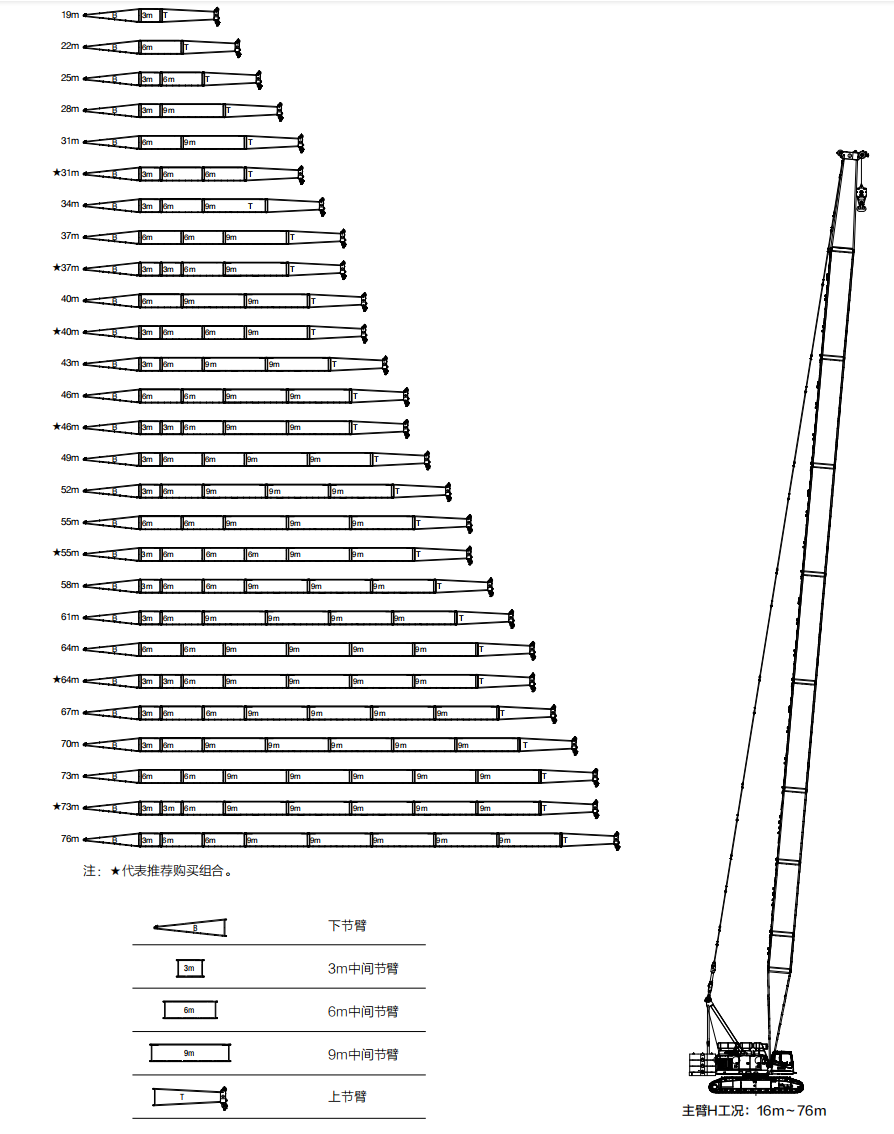

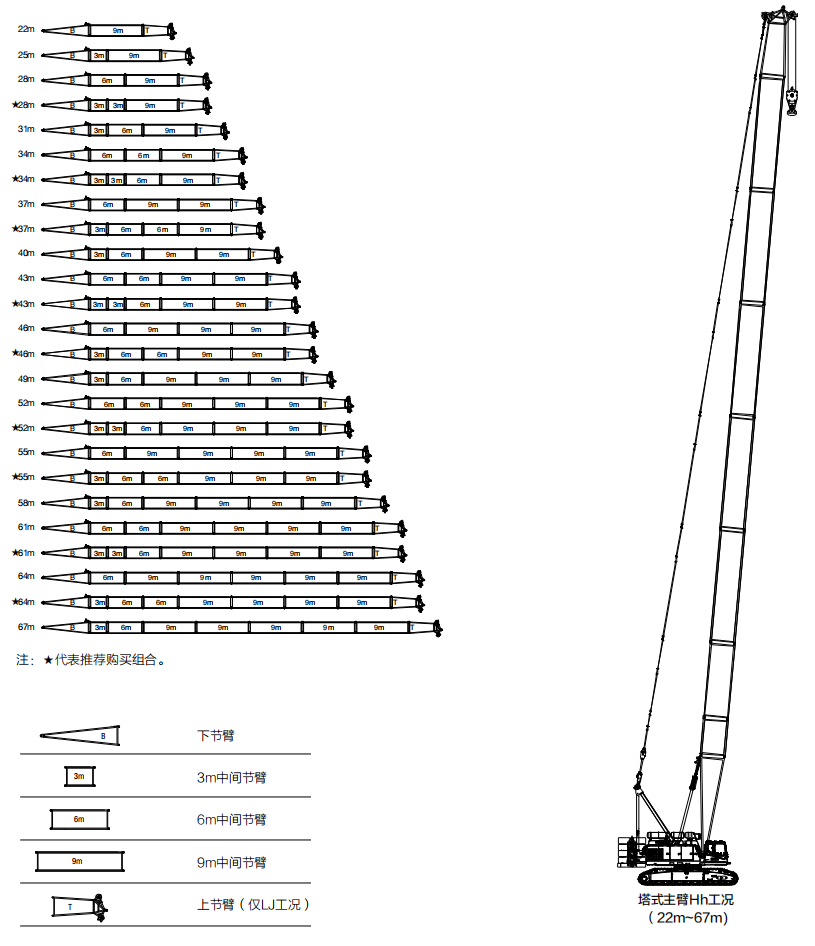

1. 主臂工况：使用主臂进行吊装。

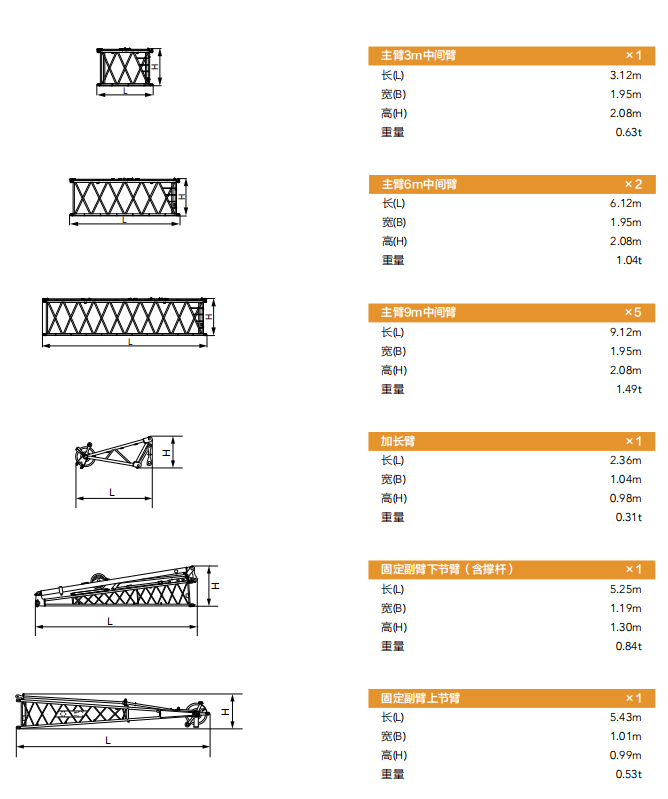

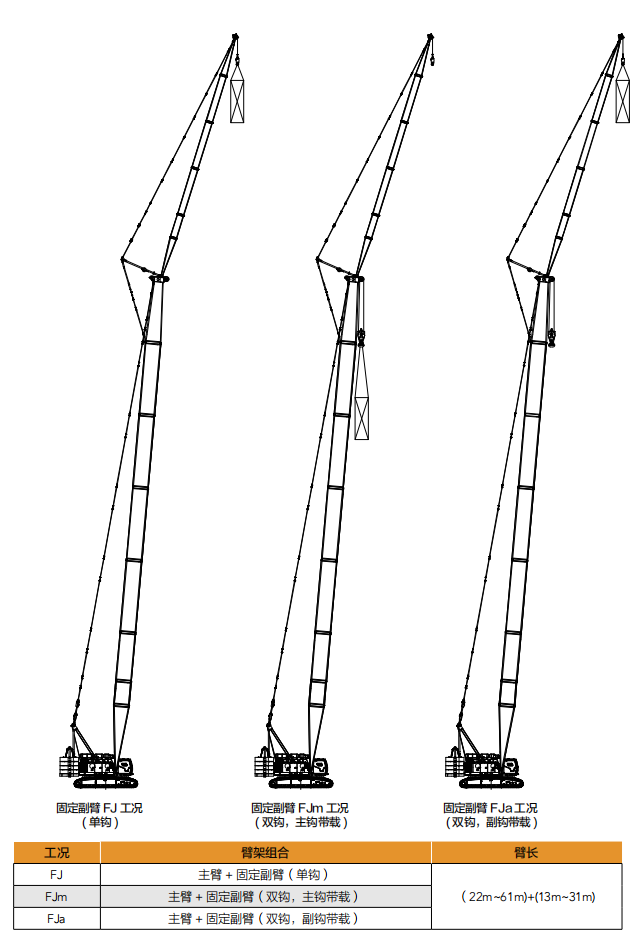

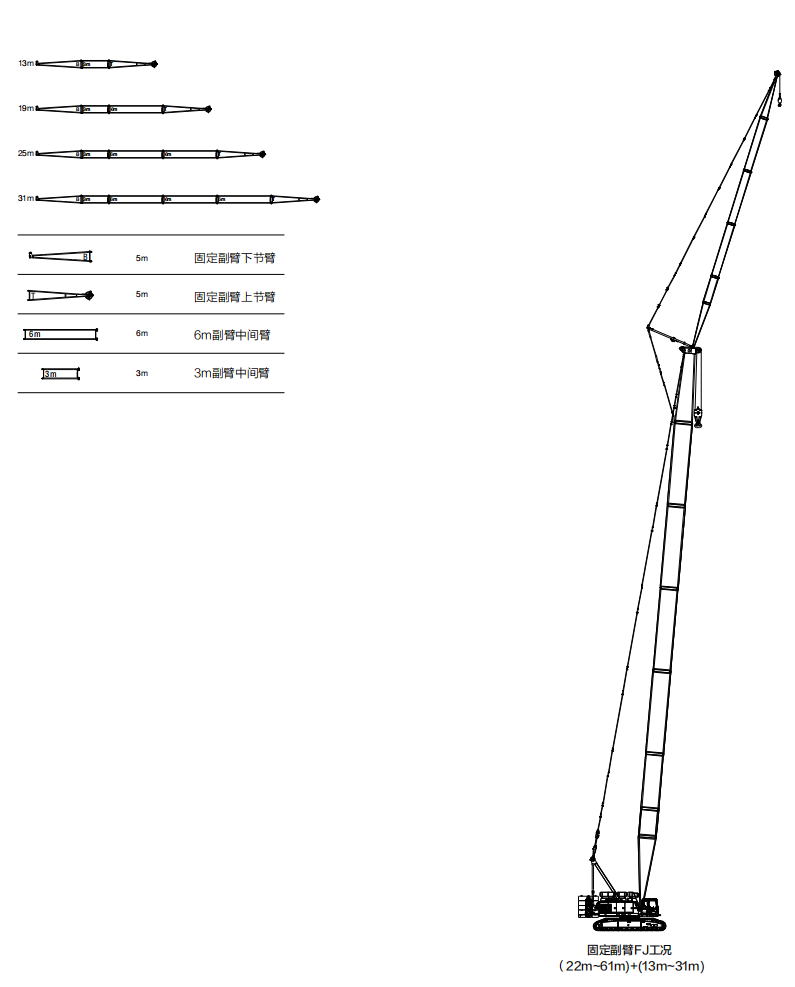

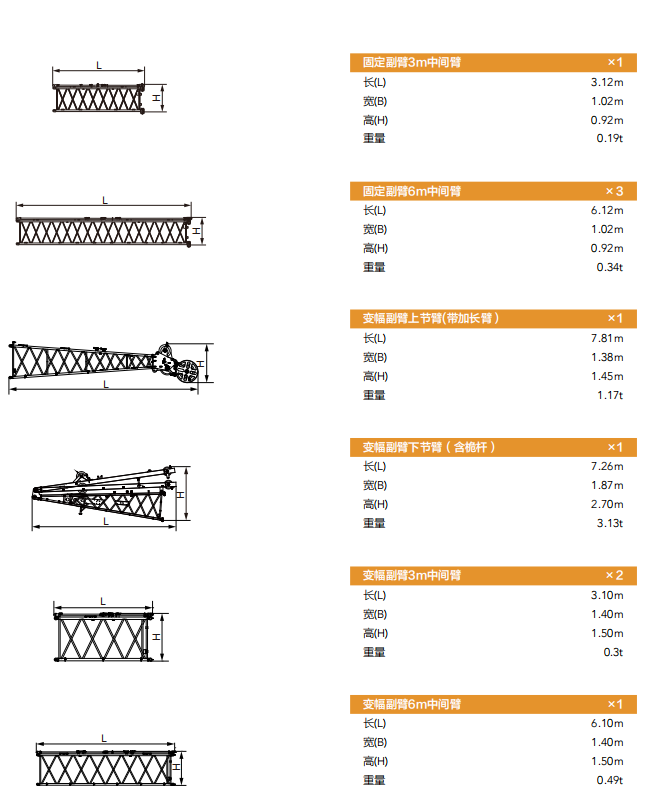

2. 固定副臂工况：在主臂末端安装固定长度的副臂，用于增加起升高度，但会牺牲起重能力。

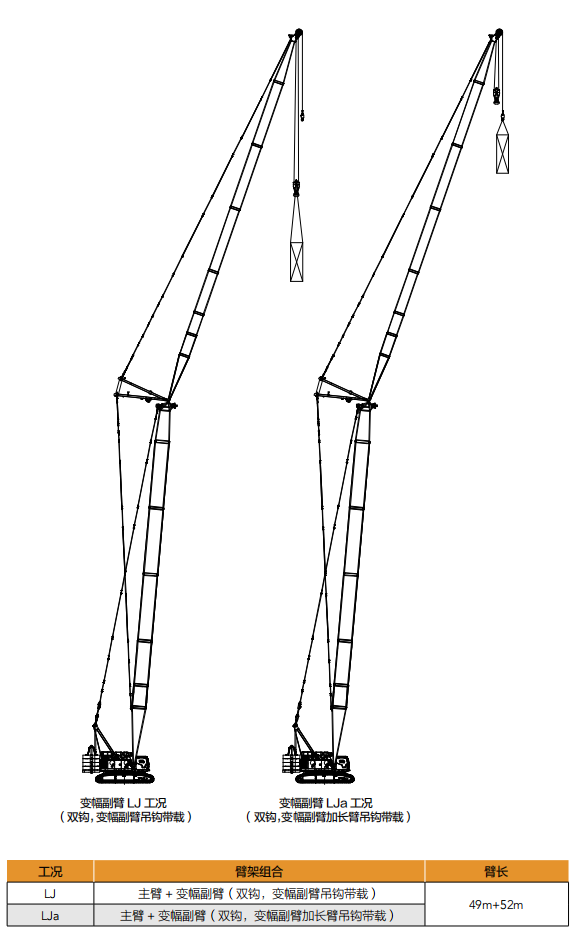

3. 塔式副臂工况：安装塔式副臂，主要用于需要极大起升高度但吊重相对较轻的场合。

每种工况的性能表都会列出在不同工作幅度（吊臂回转中心到吊钩垂直线的水平距离） 和臂长组合下的额定起重量。

---

应用案例一：主臂工况 - 设备卸车与就位

项目背景： 在一个化工厂的扩建项目中，需要将一台重约45吨的反应釜从平板运输车上卸下，并吊装到距离车辆停放位置约15米远的基础上。现场地面坚实平整。

应用步骤：

1. 确定关键参数：

   • 吊装重量：45吨（需包含吊钩、索具重量，假设总计约47吨）。
   • 所需幅度：设备在车上时，幅度较小（约8米）；移动到基础上时，最大幅度约为15米。
   • 所需臂长：根据设备高度和基础高度，计算所需起升高度。假设需要臂长30米。

2. 查阅性能表（主臂工况）：

   • 找到SCC1350A-6主臂工况性能表中 “臂长30米” 的这一列。
   • 查看不同幅度下的额定起重量：
     • 在 8米 幅度下，额定起重量可能为 ~85吨。
     • 在 15米 幅度下，额定起重量可能为 ~50吨。
   • 对比分析：我们的吊装总重为47吨，小于15米幅度下的50吨额定值，且远小于8米幅度下的能力。结论：从性能上看，该吊装方案是安全的。

3. 制定吊装方案：

   • 选择30米主臂工况。
   • 确保在15米幅度作业时，起重机支腿完全伸出，站在坚实的地面上。
   • 操作时，先在小幅度下将设备吊离运输车，然后缓慢回转并变幅至15米幅度，最终将设备精准就位。

要点： 此案例的关键是整个吊装过程中的最大幅度（15米） 所对应的起重能力必须大于吊装总重。

---

应用案例二：固定副臂工况 - 钢结构厂房安装

项目背景： 在一个大型钢结构厂房的施工中，需要安装屋脊处的大型钢梁，吊装高度约35米，钢梁重量为20吨。由于主臂高度可能不足或幅度太大导致能力不够，需要使用副臂。

应用步骤：

1. 确定关键参数：

   • 吊装重量：20吨（含索具，约21吨）。
   • 所需幅度：起重机需站在厂房外侧，吊装到屋脊，幅度预计为18米。
   • 所需高度：吊钩需超过35米。

2. 选择工况并查阅性能表（固定副臂工况）：

   • 性能表是三维的，需要选择主臂长度和副臂长度的组合。例如，选择 “主臂30米 + 副臂12米” 的配置，总高度足以满足35米要求。
   • 在固定副臂性能表中，找到对应配置，查看在 18米 幅度下的额定起重量。假设该值为 ~23吨。
   • 对比分析：吊装总重21吨 < 额定23吨。方案可行。

3. 注意事项：

   • 固定副臂工况的起重能力远低于同臂长的主臂工况，必须使用专门的副臂工况性能表，严禁使用主臂性能表估算。
   • 副臂的安装角度有严格规定，必须按手册要求设置。

---

应用案例三：塔式副臂工况 - 高层建筑设备吊装

项目背景： 在一栋在建的30层高楼楼顶，需要安装一台重8吨
