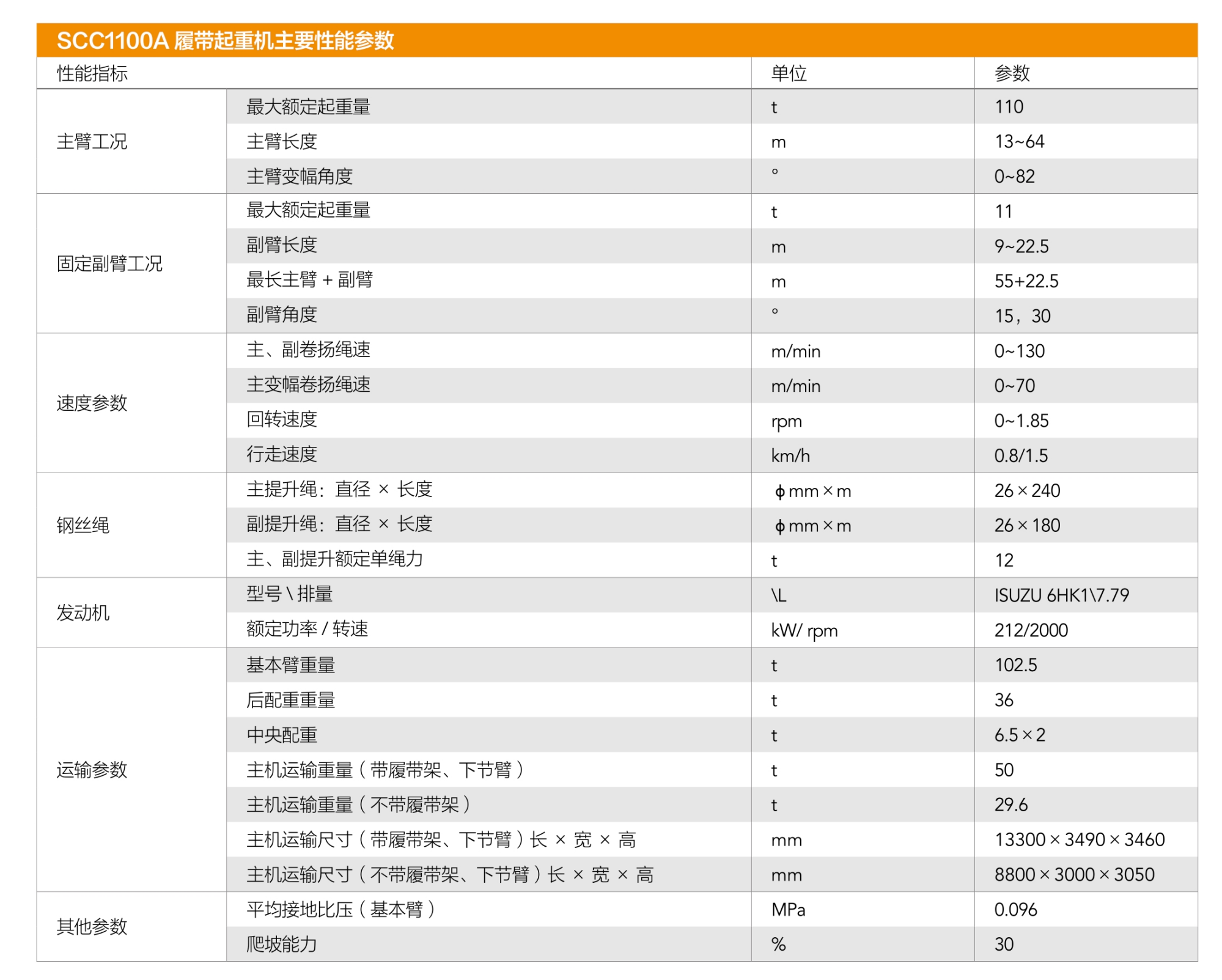

三一SCC1100A履带吊性能参数吊臂计算吊车工况表

好的，我们来详细探讨一下三一SCC1100A履带起重机在不同工况下，其起重性能表的实际应用案例。

首先，需要明确一个核心概念：起重性能表是吊车司机的“生命线”和“法律文件”。它不是一成不变的，而是随着主臂长度、副臂长度、工作幅度（回转半径）、以及吊车所处的具体工况（如是否使用副臂、是否带塔式工况、地基处理情况等） 而动态变化的。

三一SCC1100A是一款110吨级的履带起重机，其性能强大，工况多样。下面我们通过几个典型的实际案例来说明如何应用其性能表。

---

案例一：标准主臂工况 - 厂房钢结构吊装

项目背景： 在一个工业园区的厂房建设中，需要吊装一根重28吨、长24米的钢梁。现场地面经过压实处理，满足履带吊接地比压要求。计划使用SCC1100A进行吊装。

应用性能表步骤：

1. 确定工况： 此任务使用标准主臂即可完成，无需副臂。查询性能表中的“主臂工况”部分。
2. 确定臂长： 钢梁长24米，考虑到吊钩、索具的高度以及安全距离，选择30米的主臂长度是合适的（臂长通常略大于构件长度）。
3. 确定工作幅度（半径）： 吊车需要站在一个合理的位置，使吊钩能垂直起吊钢梁两端的安装点。假设经过测算，吊装时的工作幅度（回转半径）为10米。
4. 查询性能表：
   • 找到“主臂长度30米”对应的性能表。
   • 在“工作幅度”一列中找到 10米。
   • 查看对应行的 额定起重量。假设性能表显示在30米臂、10米幅度下的额定起重量为 40吨。

决策与分析：

• 安全性校验： 构件重量28吨 < 额定起重量40吨。满足安全要求。
• 额外考量： 还需要加上吊钩、索具的重量（例如2吨），那么总吊载为30吨，依然小于40吨，安全余量充足。
• 结论： 该吊装方案可行。指挥和司机将严格按照此工况（30米主臂，幅度控制在10米以内）进行操作。

---

案例二：固定副臂工况 - 设备就位到高层平台

项目背景： 在化工厂改造中，需要将一台重15吨的反应釜吊装到离地面25米高的平台上。由于平台上方有障碍物，主臂无法垂直起吊，必须使用副臂以更大的角度进行“跨越式”吊装。

应用性能表步骤：

1. 确定工况： 此任务需要使用 主臂+固定副臂 工况。查询性能表中的“固定副臂工况”部分。
2. 确定组合臂长： 平台高25米，加上障碍物高度和安全空间，主臂需要达到一定高度，再结合副臂。假设选择 主臂30米 + 副臂12米，组合臂长为42米。
3. 确定工作幅度： 由于是跨越障碍，吊车必须离平台有一定距离。假设工作幅度为 16米。
4. 查询性能表：
   • 找到“主臂30米+副臂12米”对应的性能表。
   • 在“工作幅度”列中找到 16米。
   • 查看对应的额定起重量。假设性能表显示为 18吨。

决策与分析：

• 安全性校验： 设备重量15吨 < 额定起重量18吨。满足安全要求。
• 关键点： 副臂工况下的起重能力远低于同长度主臂工况，且对操作稳定性要求极高。必须确保幅度精确控制，严禁超载。
• 结论： 方案可行，但安全风险较高。需特别注意起升和回转动作要平稳缓慢，防止设备摆动。

---

案例三：塔式工况 - 高耸结构吊装（如烟囱、风电塔筒）

项目背景： 安装一个高度为60米的通信塔桅杆段。该任务要求吊装高度极高，且需要精准就位。

应用性能表步骤：

1. 确定工况： 这是典型的 塔式工况 应用。塔式工况通过增加中间节，使吊臂近乎垂直，从而获得最大的吊装高度。
2. 确定组合臂长： 60米的高度，需要选择主臂+塔式
