好的，我们来详细解析一下三一SAC5000T7全地面起重机在不同工况下，其起重性能表的实际应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”。任何操作都必须严格依据性能表进行，严禁超载。

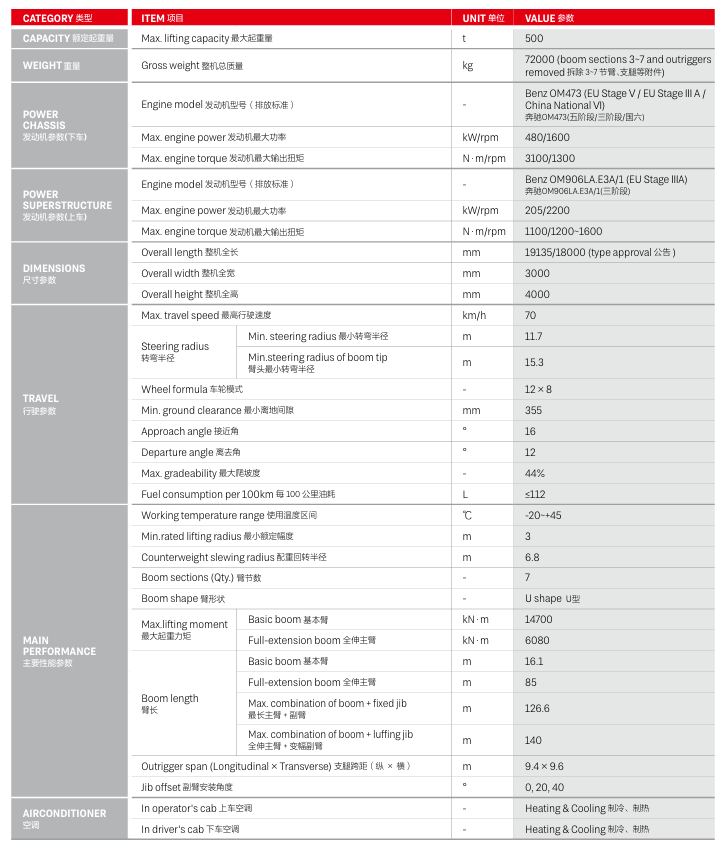

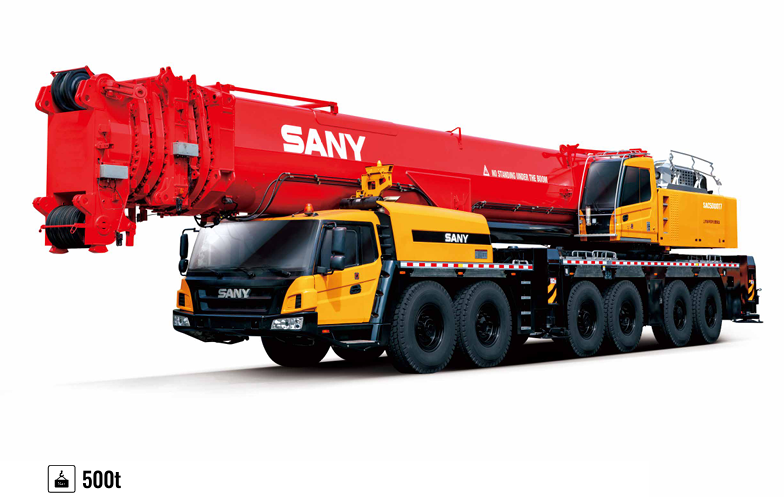

SAC5000T7 基本特点回顾：

• 最大起重量： 500吨
• 主臂长度： 18.6米 ~ 84米（基本臂+伸缩臂）
• 副臂长度： 可加装副臂，最大臂长组合可达 126米（84米主臂 + 42米副臂）

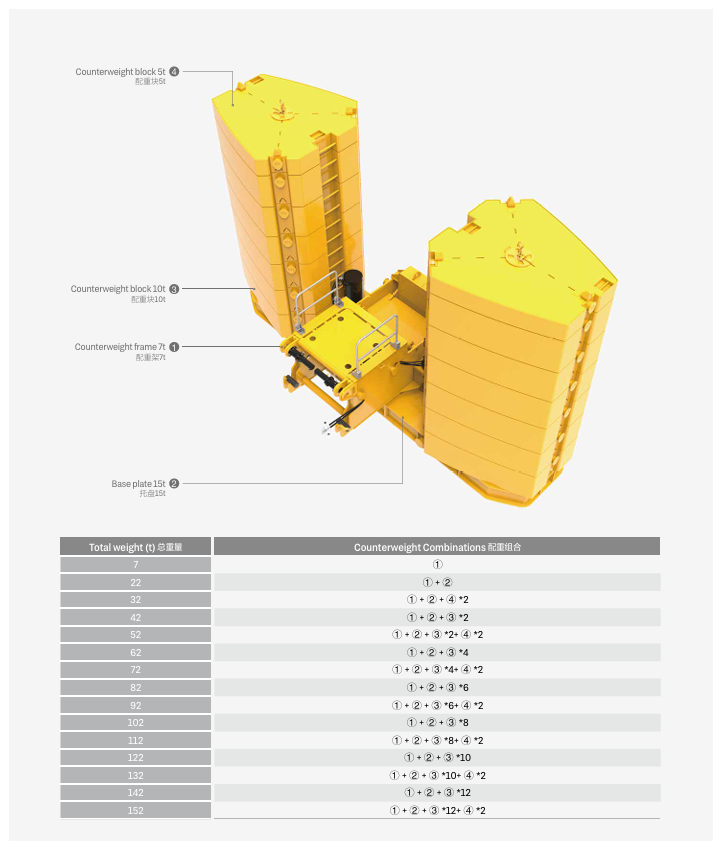

• 典型工况： 主要有全伸支腿和半伸支腿两种基本支撑方式，每种支撑方式下又细分为不同的配重配置（如全配重、半配重、无配重）和不同的臂架组合。

应用案例一：大型石化设备安装（全伸支腿，主臂工况）

场景描述： 在某石化厂扩建项目中，需要将一个重约 95吨 的反应器吊装到25米高的平台上。作业半径预计为 14米。现场地面坚实平整，有足够的空间将支腿全部伸出。

应用性能表步骤：

1. 确定工况： 由于地面条件好，要求起重量大，选择 全伸支腿 工况。查看对应的起重性能表。
2. 确定臂长： 吊装高度25米，加上吊钩、索具的高度，以及反应器本身的高度，主臂长度至少需要达到35米以上。我们选择 40米主臂 工况表。
3. 查表：
   • 在“40米主臂”的性能表中，找到“工作半径”为 14米 的这一列。
   • 查看对应行下的 额定起重量。假设查表结果为：在14米半径、40米臂长下，额定起重量为 110吨。
4. 对比与决策：
   • 设备重量95吨 < 额定起重量110吨。
   • 安全校验： 还需要加上吊钩（约3吨）、索具（约2吨）的重量，总计吊重约为100吨。100吨 < 110吨，仍在安全范围内。
   • 结论： 该工况下，SAC5000T7可以安全完成此次吊装任务。操作时，需将主臂伸至40米左右，严格控制作业半径在14米以内。

应用案例二：风电机组吊装（全伸支腿，主臂+副臂工况）

场景描述： 在风电场，需要更换一台2.5MW风机的发电机，重量为 78吨。轮毂高度为90米，需要将设备从机舱内抽出并吊至地面。由于高度要求，必须使用主臂+副臂工况。

应用性能表步骤：

1. 确定工况： 风电场地面经过处理，允许全伸支腿。选择 全伸支腿 工况，并切换到 带副臂 的性能表。
2. 确定臂长组合： 吊装高度超过90米，需要很长的臂长。假设使用 84米主臂 + 42米副臂 的组合，总臂长达到126米。
3. 查表：
   • 在“84m+42m”副臂工况的性能表中，我们需要关注的是 作业半径。因为风机吊装时，臂架顶端需要越过机舱，实际作业半径会比较大。假设此时需要 28米 的作业半径。
   • 查表找到半径28米对应的额定起重量。假设查表结果为 85吨。
4. 对比与决策：
   • 设备重量78吨 < 额定起重量85吨。
   • 安全校验： 同样考虑吊钩和专用吊具的重量（可能较重，约5吨），总吊重约83吨。83吨 < 85吨，但安全余量只有2吨，非常小。
   • 风险分析与决策：
     • 方案一（风险高）： 严格在28米半径下操作，但要求极高的操作稳定性，任何微风或操作波动都可能带来风险。通常不推荐。
     • 方案二（优化）： 尝试调整吊车位置，减小作业半径。查看性能表，在24米半径时，额定起重量可能达到100吨。这样83吨的吊重就有17吨的安全余量，作业安全得多。
