好的，我们来详细探讨一下三一SAC3000全地面起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，需要明确一个核心理念：《起重性能表》是吊装作业的“生命线”和“法律文书”。任何操作都必须严格依据性能表进行，严禁超载或在不安全工况下作业。

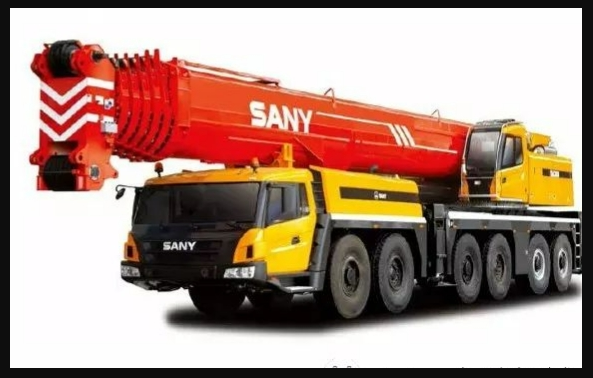

三一SAC3000是一款300吨级的全地面起重机，其最大起重量为300吨，以其强大的起重能力和灵活的机动性广泛应用于大型基建、风电、石化、市政建设等领域。

理解性能表的关键参数

在应用案例之前，必须读懂性能表的几个核心参数：

1. 工况：如主臂工况、副臂工况、超起工况等。SAC3000通常配备强大的塔式副臂和超起装置，极大扩展了作业范围。
2. 工作幅度：吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的最关键因素之一。
3. 臂长组合：使用了多长的主臂，是否安装了副臂，副臂的角度是多少。
4. 配重：使用了多少吨的配重（车尾后方的平衡重量）。
5. 超起装置：是否使用超起，以及超起半径的设定。超起能大幅提升大臂长、大幅度下的起重性能。
6. 支腿模式：全伸支腿或半伸支腿，这影响了整车的稳定性。

应用案例详解

案例一：城市立交桥预制箱梁吊装（主臂工况）

• 场景描述：在城市高架桥建设中，需要将一片重85吨、长30米的预制混凝土箱梁吊装到15米高的桥墩上。作业场地相对平坦，但空间有限，吊车不能离桥墩太近。
• 工况选择：由于重量和高度都在主臂能力范围内，且无需远距离送件，选择主臂工况即可。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊装重量：85吨（需包含吊钩、索具重量，假设总计87吨）。
     • 所需高度：桥墩高15米 + 索具高度约3米 + 箱梁高度约2米 + 安全余量 ≈ 22米。
     • 工作幅度：由于场地限制，吊车中心需与桥墩保持一定距离，假设幅度为12米。
  2. 查表：翻开SAC3000的《主臂起重性能表》，找到对应的臂长和幅度。
     • 选择臂长：为了达到22米的高度，并留有余地，选择28米左右的主臂。
     • 在“28米臂长”一栏，查找“12米幅度”对应的额定起重量。
     • 查表示例：在28米臂、12米幅度下，性能表显示额定起重量可能为110吨。
  3. 安全校核：
     • 实际吊重87吨 < 额定起重量110吨。
     • 结论：该工况安全。但还需检查支腿是否全伸，配重是否按表要求挂载（例如，可能需要挂接100吨或全部配重）。
• 案例要点：在主臂工况下，性能表的应用相对直接，核心是确保“实际吊重 < 额定起重量”，并满足所有预设条件（臂长、幅度、配重）。

案例二：2.5MW风力发电机舱吊装（塔式副臂工况）

• 场景描述：在风电场，需要将一台重约95吨的机舱吊装到100米高的塔筒顶端。山地地形，吊车站位与塔基中心有较远距离。
• 工况选择：高度远超主臂极限，必须使用塔式副臂工况（主臂+副臂）。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊装重量：95吨（含吊具，总计约98吨）。
     • 所需高度：塔筒高100米 + 机舱高度约5米 + 安全余量 ≈ 108米。
     • 工作幅度：由于塔筒周围有安全区域和叶片组装空间，吊车需要离得较远，假设幅度为24米。
  2. 查表：翻开SAC3000的《塔式副臂起重性能表》。这张表更复杂，需要确定主臂长度、副臂长度和副臂安装角。
     • 臂长组合：
