好的，我们来详细探讨一下三一STC850C7汽车起重机在不同工况下，其起重性能表的实际应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”。任何操作都必须严格依据性能表进行，严禁超载。

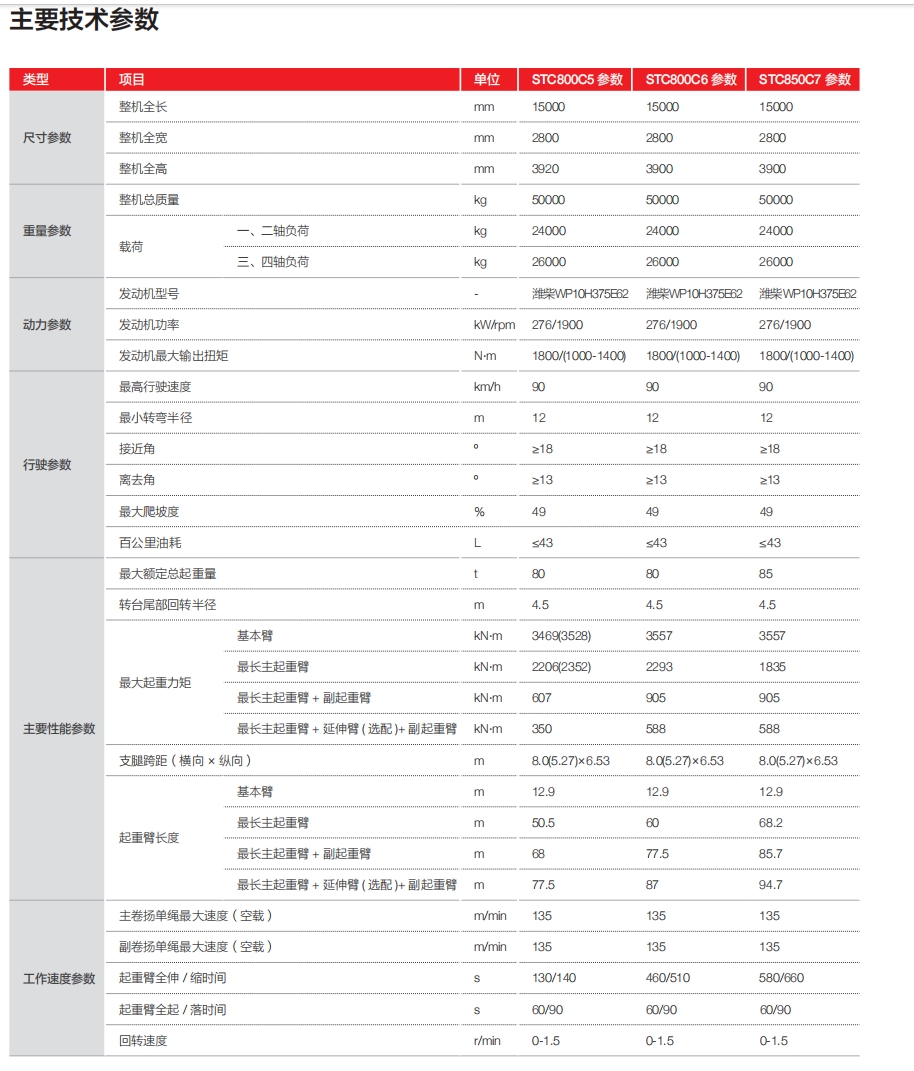

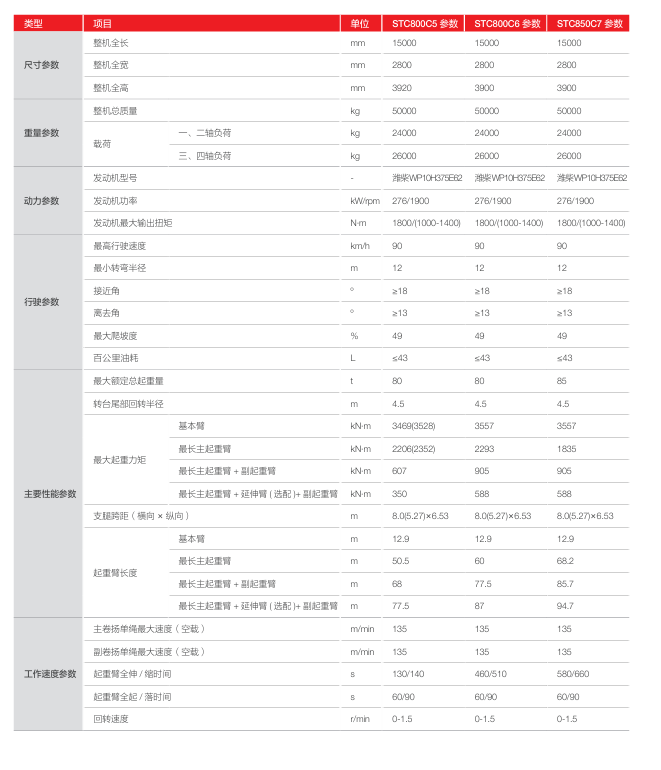

STC850C7 基本参数回顾：

• 最大额定起重量： 85吨
• 主臂最大长度： 44.5米（不含副臂）
• 副臂最大长度： 15.5米（最大臂长可达60米）
• 典型工况： 通常提供基本臂（10.8米）、全伸主臂、以及带副臂等多种工况的性能表。

应用案例一：设备厂房内安装（关注点：幅度、近距离吊重）

• 场景描述： 需要将一台重达 40吨 的设备安装到工厂车间内部的基座上。车间内部空间狭窄，起重机无法过于靠近设备，且设备需要精准就位。
• 工况选择： 由于是室内作业，臂长不需要很长，但需要较大的起重量。我们选择基本臂或较短臂长的工况。
• 查表与分析：
  1. 确定关键参数： 吊装重量 = 40吨。设备基座中心到起重机回转中心的水平距离（即工作幅度）预估为 8米。
  2. 查阅性能表： 找到STC850C7在基本臂（10.8米） 或臂长18米工况下的性能表。
  3. 查找数据： 在“幅度”一列找到 8米，查看对应行的“额定起重量”。例如，在臂长18米工况下，8米幅度对应的起重量可能为 52吨。
  4. 安全验证：
     • 52吨（额定） > 40吨（实际），满足要求。
     • 安全余量： (52 - 40) / 52 ≈ 23%，这是一个比较理想的安全余量。
     • 还需考虑： 吊钩、索具的重量（例如2吨），那么总吊重为42吨。52吨 > 42吨，依然安全。
• 结论： 在此工况下，STC850C7可以安全完成此次吊装任务。操作时需严格控制幅度在8米以内，并缓慢平稳操作。

应用案例二：高层建筑钢结构吊装（关注点：臂长、幅度、高度）

• 场景描述： 在市区一栋在建高层的20层（高度约70米）安装钢柱，钢柱重 15吨。现场有围墙和已有建筑，起重机站位受限。
• 工况选择： 需要极长的臂长以达到高度，并需要跨越一定障碍物。必须使用全伸主臂+副臂工况。
• 查表与分析：
  1. 确定关键参数：
     • 吊装重量 = 15吨。
     • 所需起升高度： 70米（楼层高）+ 钢柱长度（假设10米）+ 吊索具高度（约5米）= 85米。这意味着吊钩需要达到85米的高度。
     • 工作幅度： 由于场地限制，起重机回转中心到钢柱安装点的水平距离为 20米。
  2. 查阅性能表： 找到STC850C7在主臂全伸44.5米 + 副臂15.5米（总长约60米） 工况下的性能表。注意，60米臂长在一定的仰角下，其吊钩高度是可以超过臂长的（三角函数关系）。
  3. 性能校核（关键步骤）：
     • 首先校核幅度和重量： 在60米臂长工况下，查看幅度20米对应的额定起重量。性能表可能显示为 16吨 或 17吨。
     • 安全验证： 16吨（额定） > 15吨（实际），勉强满足。
     • 考虑重量： 加上吊钩索具重量（约0.8吨），总吊重15.8吨。16吨 > 15.8吨，安全余量极小，仅为1.2%！这是非常危险的临界状态！
     • 高度校核： 通过计算或性能表中的起升高度曲线确认，在60米臂长、20米幅度时，吊钩能否达到85米的高度。如果达不到，此方案不可
