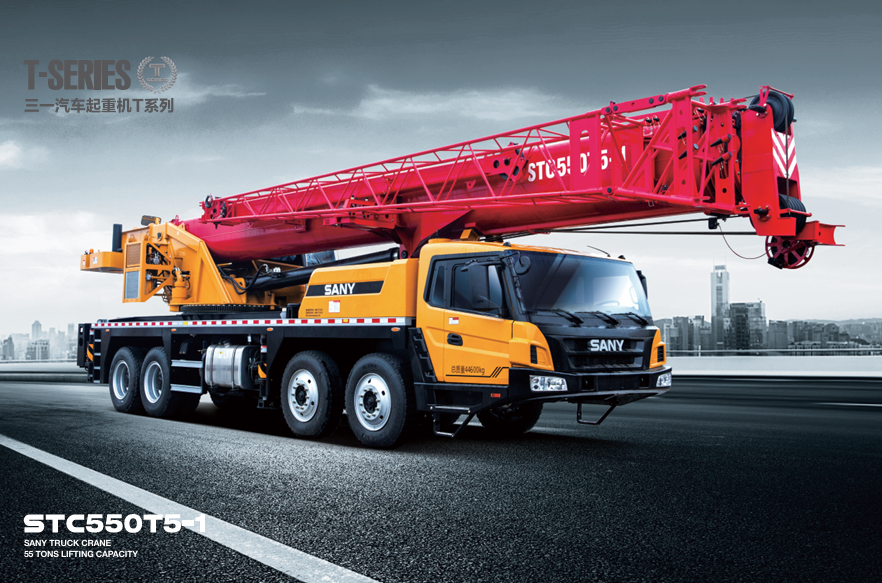

好的，我们来详细解析一下三一STC550T5-1这款55吨汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际吊装作业。

核心前提：理解起重性能表的关键参数

在讨论具体案例前，必须明确性能表上的几个核心参数：

1. 工作幅度（半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的首要因素。
2. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
3. 支腿工况： 全伸支腿（通常为360°全回转作业）或半伸支腿（通常为两侧或后方作业）。性能表会明确标注。
4. 额定起重量： 在特定幅度和臂长下，允许起吊的最大重量。这个数值是理论值，实际作业中必须考虑安全余量。

STC550T5-1的起重性能表通常分为几个部分：

• 主臂工况表： 主臂长度从10.4米到42米。
• 副臂工况表： 安装副臂后（如7.5米或15米副臂），用于更高的作业场景。

应用案例解析

案例一：厂房内设备安装（精确计算，利用最佳工况）

• 场景描述： 需要将一个重18吨的设备吊装到厂房内预定位置。设备就位点距离吊车停放中心约10米。厂房净高15米，无遮挡。
• 应用步骤：
  1. 确定关键参数： 吊重 = 18吨，幅度 ≈ 10米，所需起升高度 > 15米（需加上吊索具和设备本身高度）。
  2. 查阅性能表（全伸支腿，360°工况）：
     • 查看主臂工况表。
     • 寻找幅度10米对应的列。
     • 沿着这一列向下看，找到能满足起升高度要求且额定起重量大于18吨的臂长。
     • 查表结果示例： 在10米幅度下：
       • 臂长18.2米时，额定起重量可能为24.5吨。
       • 臂长21.8米时，额定起重量可能为22.0吨。
       • 臂长25.4米时，额定起重量可能为19.5吨。
  3. 分析与决策：
     • 18.2米臂长足以满足15米的高度要求，且24.5吨 > 18吨，安全余量充足，是最佳选择。
     • 如果现场空间允许，应尽量使用更短的臂长、更小的幅度，以获得最大的起重能力和稳定性。
  4. 实际应用： 操作员将主臂伸至18.2米左右，在10米幅度内进行吊装。整个过程平稳安全。

案例二：跨楼板吊装建筑材料（关注幅度变化）

• 场景描述： 在一栋6层住宅楼（楼高约18米）旁，需要将一批预制楼板（每块重5吨）吊运至楼顶。吊车需停放在距离楼体边缘15米的位置。
• 应用步骤：
  1. 确定关键参数： 吊重 = 5吨（较轻），但幅度和高度是挑战。幅度至少15米，起升高度需超过18米（考虑安全高度）。
  2. 查阅性能表（全伸支腿）：
     • 所需臂长估算：√(幅度² + 高度²) = √(15² + 20²) ≈ 25米。考虑吊钩滑轮组高度，选择28.4米或31米臂长。
     • 查看幅度15米，臂长28.4米对应的额定起重量。性能表显示可能为9.5吨。
     • 5吨 < 9.5吨，从数据上看完全可行。
  3. 关键风险点应用（幅度监控）：
     • 此案例的重点不是起重量，而是幅度控制。 吊装开始时，幅度是15米。但当吊臂回转，将楼板吊到楼顶中心时，幅度会显著增大。
     • 操作员必须时刻关注幅度指示器，确保在整个回转过程中，实际幅度下的额定起重量都大于5吨。例如，当幅度增大到20米时，28.4米臂长的起重能力可能降至6吨左右，依然安全，但余量变小。如果幅度超过22米，可能就
