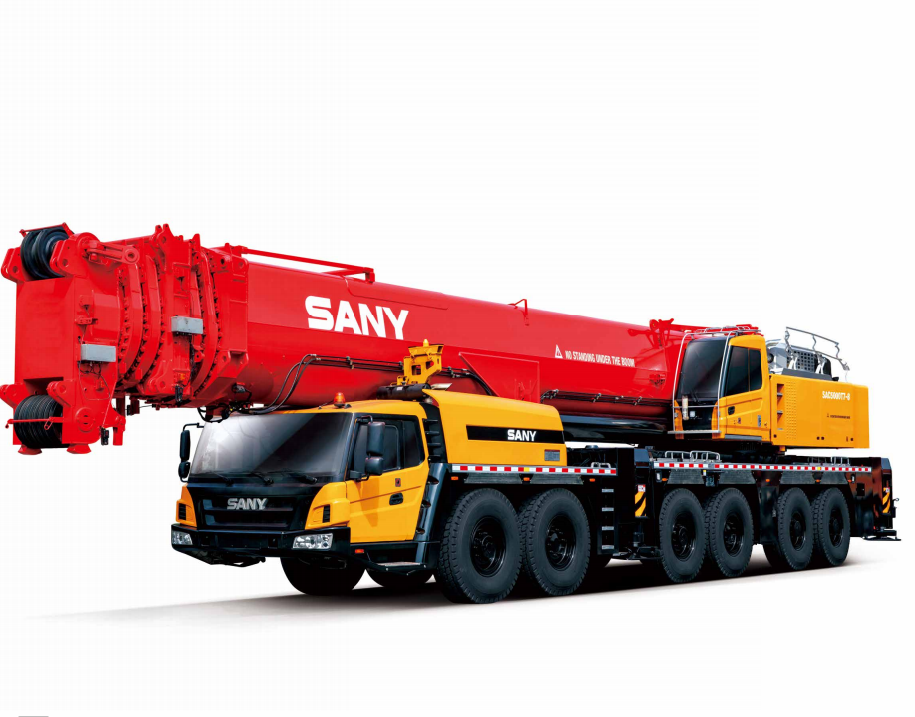

三一SAC5000T7-8汽车吊性能参数吊臂计算吊车工况表

品牌：三一

型号：SAC5000T7-8

吨位：500吨

工况：主臂工况

配重（吨）	152t	152t	152t	152t	152t
主臂（米）	16.1m	21.3m	26.5m	31.8m	37m
3	500.0*
3.5	225
4	225	225
4.5	220	225	196
5	215	215	190.5	185.3
6	200	205	186	178	165

查看全部

工况：副臂工况

配重（吨）	152t	152t	152t	152t	152t
副臂（米）	44m	44m	44m	44m	44m
主臂（米）	63m	63m	63m	68.2m	68.2m
角度	0°	20°	40°	0°	20°
20	9.5			8.2
22	8.9			7.6
24	8.2			7
26	7.5			6.6

查看全部

工况：超起主臂工况

配重（吨）	152t	152t	152t	152t	152t
主臂（米）	36.96	42.2	47.4	52.6	57.8
5	175
6	170	145
7	168	142.5	140
8	158.2	140	135.5	122
9	148	136.1	131	120.5
10	139	126.3	126	115.3	102

查看全部

工况：超起副臂工况

配重（吨）	152t	152t	152t	152t	152t
主臂（米）	63m	63m	63m	68.2m	68.2m
副臂（米）	48m	48m	48m	48m	48m
角度	0°	20°	40°	0°	20°
18	17.9
20	17			14.8
22	15.9			14.2
24	14.9			13.7

查看全部

工况：超起风电副臂工况

配重（吨）	152t	152t	152t	152t	152t
主臂（米）	63m	63m	73.4m	78.6m	80.8m
副臂（米）	13m	13m	13m	13m	13m
角度	0°	0°	0°	0°	0°
14	78
16	73.5	70	61	55	52
18	64.1	61	53	50	48
20	58.8	56	48	45	43

查看全部

工况：超起变幅副臂工况

配重（吨）	152t	152t	152t	152t	152t
主臂（米）	37m	37m	37m	37m	37m
副臂（米）	18m	24m	30m	36m	42m
角度	45°	45°	45°	45°	45°
14	60.5
16	56.7	51.2
18	54.1	50.4	45.2
20	53.2	50	43.4	36.8

查看全部

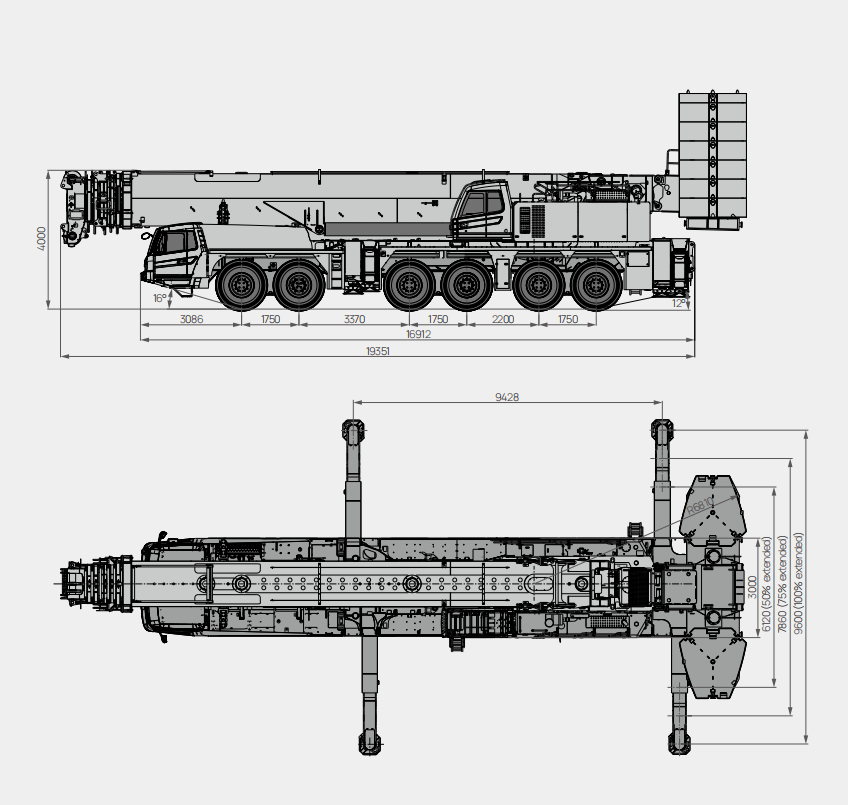

尺寸参数

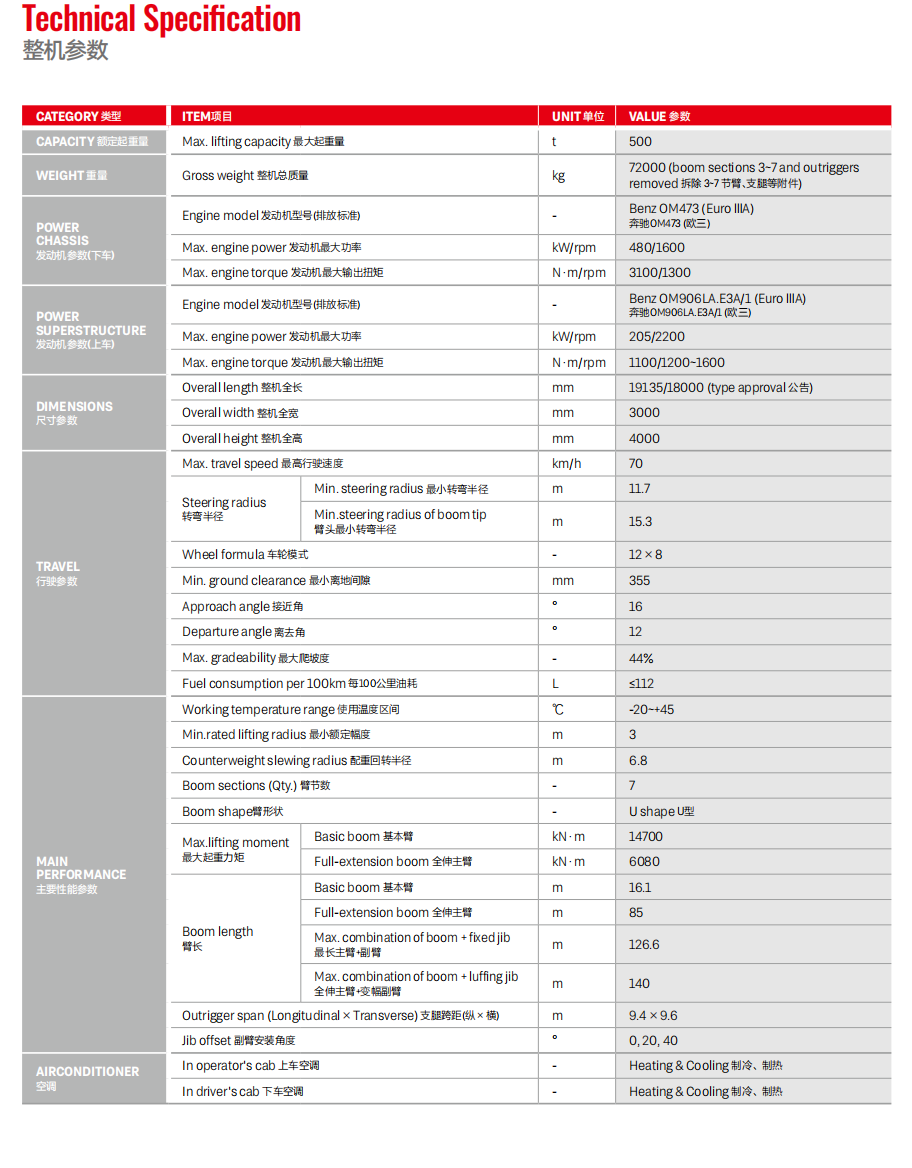

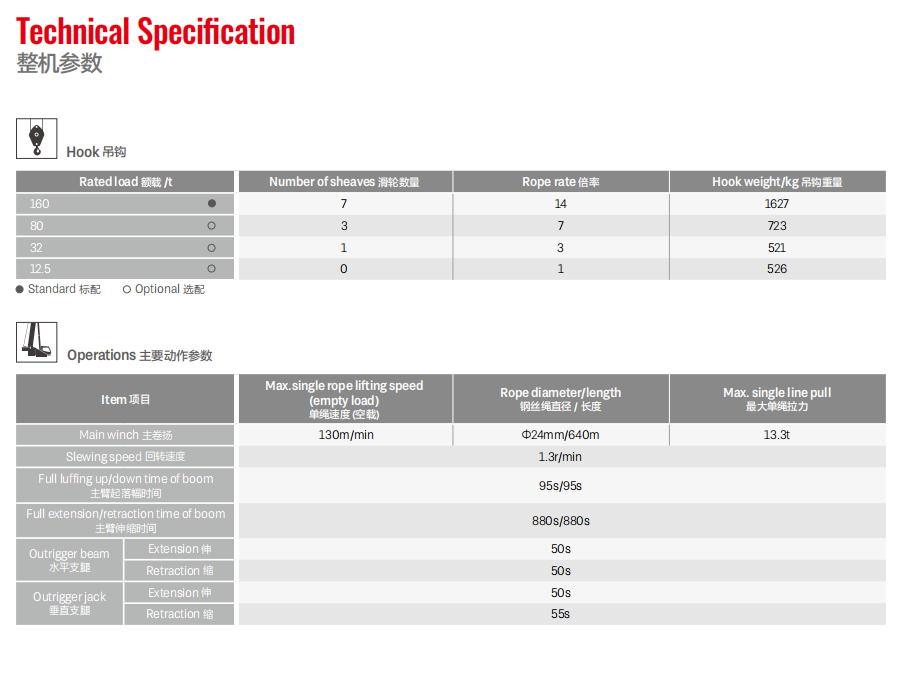

整机技术参数
