三一SAC5000C8-8F汽车吊性能参数吊臂计算吊车工况表
品牌：三一
型号：SAC5000C8-8F
吨位：500吨
工况：主臂工况(2025款）
| 配重（吨） | 30t前位 | 30t前位 | 30t前位 | 30t前位 | 30t前位 |
| 主臂（米） | 16 | 20.9 | 21 | 21.1 | 25.9 |
| 臂组合 | 0000000 | 0000001 | 0000010 | 0100000 | 0000002 |
| 3 | 170 | ||||
| 3.5 | 170 | 90.6 | 158.4 | 170 | |
| 4 | 170 | 85.7 | 148.5 | 170 | 67.2 |
| 4.5 | 162.1 | 81.3 | 139.8 | 161.2 | 63.2 |
| 5 | 151 | 77.5 | 132.1 | 150.1 | 59.5 |
查看全部
工况：超起主臂工况（2026款）
| 配重（吨） | 0t前位 | 0t前位 | 0t前位 | 0t前位 | 0t前位 |
| 主臂（米） | 36.2 | 36.3 | 36.4 | 37.7 | 41.2 |
| 臂组合 | 0001111 | 0011110 | 1111000 | 0000033 | 0000221 |
| 展开角 | 15° | 15° | 15° | 15° | 15° |
| 6 | 85.6 | 81.9 | 73.5 | 87.1 | |
| 7 | 68.2 | 64.8 | 57.1 | 70.1 | 66.2 |
| 8 | 55.8 | 52.6 | 44.4 | 57.9 | 54.9 |
| 9 | 45.8 | 42.5 | 34 | 48.3 | 45.6 |
查看全部
工况：副臂工况
| 配重（吨） | 100t后位 | 100t后位 | 100t后位 | 100t后位 | 100t后位 |
| 主臂（米） | 66.7 | 71.8 | 76.9 | 77.8 | 80.5 |
| 副臂（米） | 15 | 15 | 15 | 15 | 15 |
| 角度（°） | 0° | 0° | 0° | 0° | 0° |
| 24 | 9.3 | 8.8 | 8.4 | 7 | 6.7 |
| 26 | 9.1 | 8.7 | 8.3 | 7 | 6.7 |
| 28 | 8.8 | 8.4 | 8 | 7 | 6.7 |
| 30 | 8.4 | 8 | 7.7 | 7 | 6.7 |
查看全部
工况：超起副臂（2025款）
| 配重（吨） | 100t后位 | 90t后位 | 80t后位 | 70t后位 | 100t前位 |
| 主臂（米） | 66.7 | 66.7 | 66.7 | 66.7 | 66.7 |
| 副臂（米） | 50 | 50 | 50 | 50 | 50 |
| 角度（°） | 0° | 0° | 0° | 0° | 0° |
| 14 | |||||
| 16 | |||||
| 18 | |||||
| 20 |
查看全部
工况：超起风电臂工况
| 配重（吨） | 100t | 100t | 100t | 100t | 100t |
| 主臂（米） | 66.7 | 71.8 | 76.9 | 81.9 | 86.9 |
| 风电臂（米） | 13.4 | 13.4 | 13.4 | 13.4 | 13.4 |
| 角度（°） | 40° | 40° | 40° | 40° | 40° |
| 16 | 55 | 50 | 45 | 40 | |
| 17 | 48 | 42 | 37 | 35 | 32 |
| 18 | 44 | 39.6 | 35.2 | 30.8 | 29.7 |
| 19 | 39.5 | 36 | 32 | 28.1 | 27 |
查看全部
工况：超起鹰嘴臂工况
| 配重（吨） | 100t后位 | 100t后位 | 100t后位 | 100t后位 | 100t后位 |
| 主臂（米） | 66.7 | 71.8 | 76.9 | 81.9 | 86.9 |
| 鹰嘴臂（米） | 13.4 | 13.4 | 13.4 | 13.4 | 13.4 |
| 角度（°） | 0° | 0° | 0° | 0° | 0° |
| 16 | 55 | 50 | 45 | 40 | |
| 17 | 48 | 42 | 37 | 35 | 32 |
| 18 | 44 | 39.6 | 35.2 | 30.8 | 29.7 |
| 19 | 39.5 | 36 | 32 | 28.1 | 27 |
查看全部
工况：主臂工况(2026款）
| 配重（吨） | 0t前位 | 0t前位 | 0t前位 | 0t前位 | 0t前位 |
| 主臂（米） | 16 | 20.9 | 21 | 21.1 | 25.9 |
| 臂组合 | 0000000 | 0000001 | 0000010 | 0100000 | 0000002 |
| 3 | 170 | ||||
| 3.5 | 170 | 90.6 | 158.4 | 170 | |
| 4 | 165.8 | 85.7 | 148.5 | 165.3 | 67.2 |
| 4.5 | 153.5 | 81.3 | 139.8 | 153 | 63.2 |
| 5 | 135.8 | 77.5 | 132.1 | 131.3 | 59.5 |
查看全部
工况：超起主臂工况（2025款）
| 配重（吨） | 30t前位 | 30t前位 | 30t前位 | 30t前位 | 30t前位 |
| 主臂（米） | 36.2 | 36.2 | 36.2 | 36.3 | 36.3 |
| 臂组合 | 0001111 | 0001111 | 0001111 | 0011110 | 0011110 |
| 展开角 | 35° | 25° | 15° | 35° | 25° |
| 6 | 129.2 | 115.5 | 111.8 | 128.1 | 122.7 |
| 7 | 110.3 | 110.3 | 104.5 | 106.8 | 106.8 |
| 8 | 91.9 | 91.9 | 91.9 | 88.7 | 88.7 |
| 9 | 78.1 | 78.1 | 78.1 | 75.1 | 75.1 |
查看全部
工况：超起副臂（2026款）
| 配重（吨） | 100t后位 | 100t后位 | 100t后位 | 100t后位 | 100t后位 |
| 主臂（米） | 66.7 | 66.7 | 66.7 | 71.8 | 71.8 |
| 副臂（米） | 22 | 22 | 22 | 22 | 22 |
| 角度（°） | 0° | 20° | 40° | 0° | 20° |
| 14 | 21.1 | 19.9 | |||
| 16 | 20.2 | 19 | |||
| 18 | 19.3 | 16.3 | 18.4 | 16.8 | |
| 20 | 18.3 | 16 | 17.6 | 16.1 |
查看全部

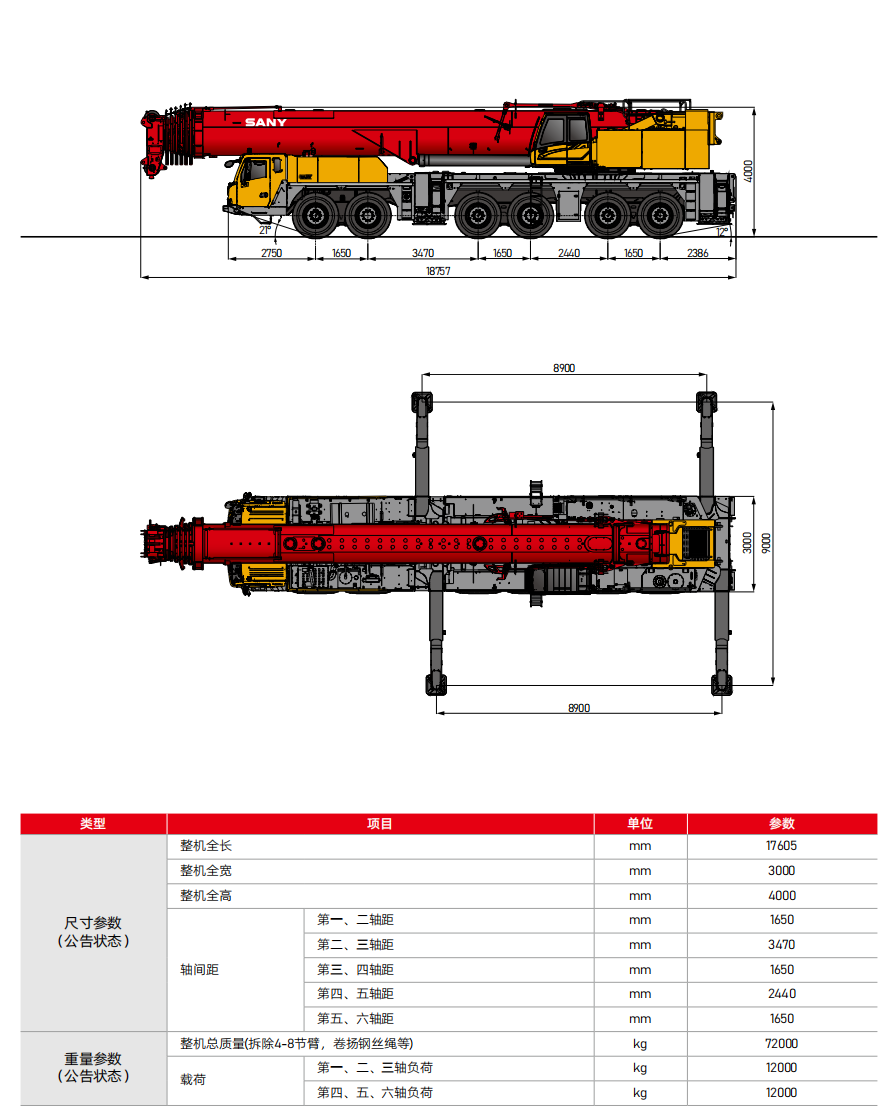

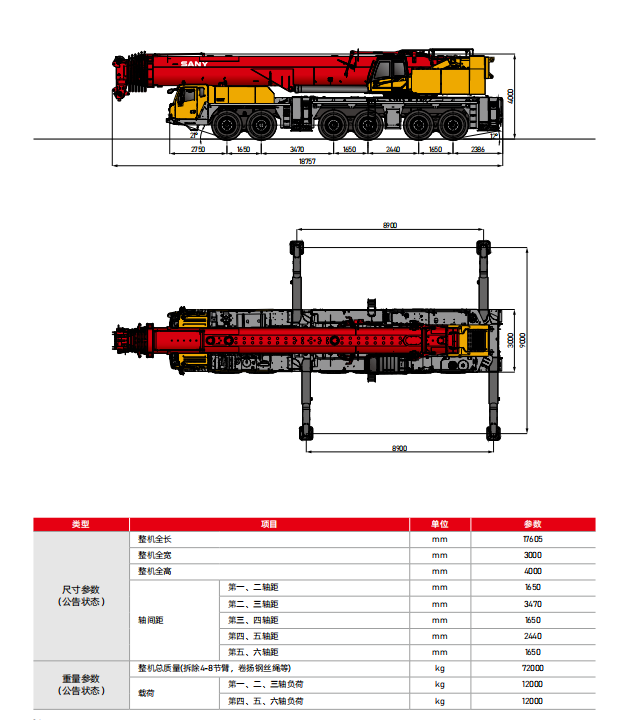

尺寸参数

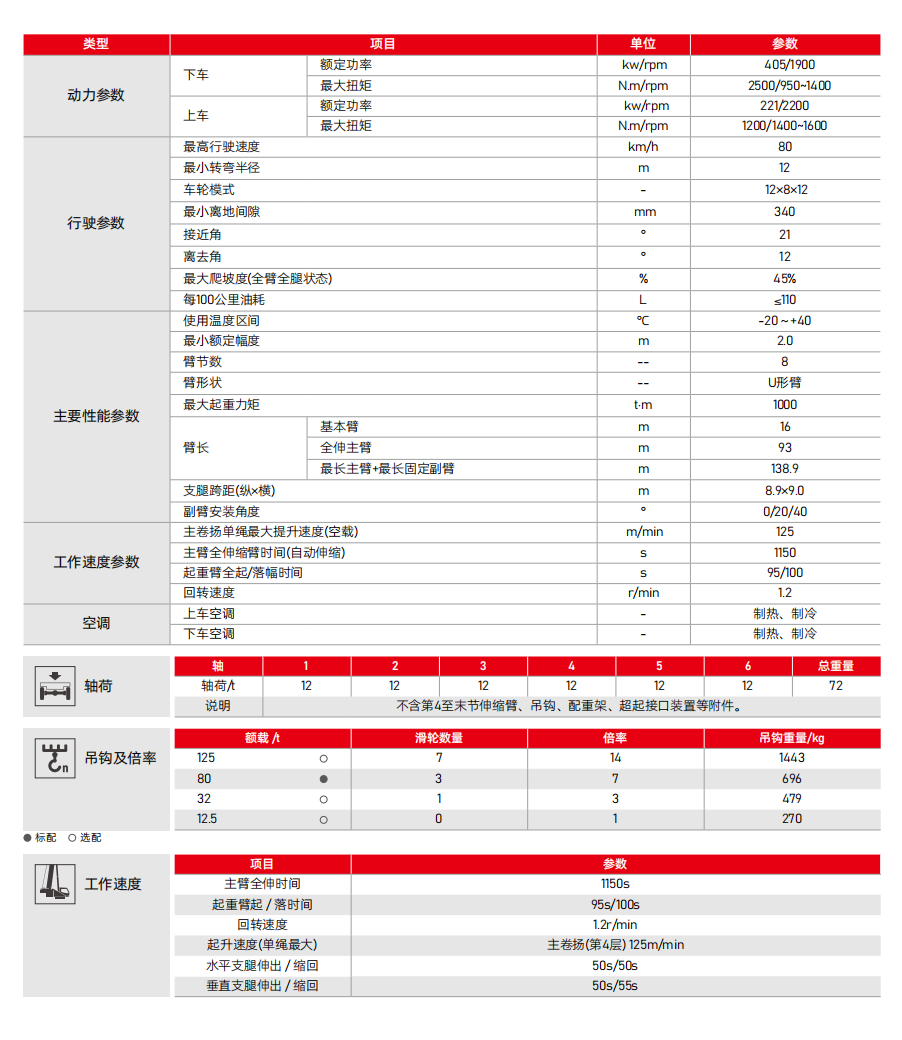

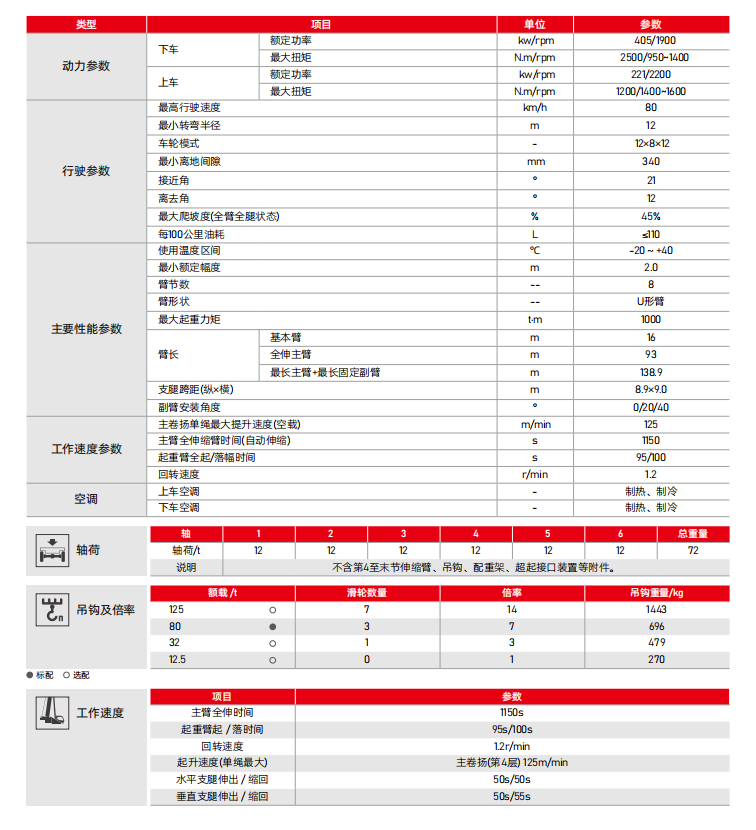

整机技术参数

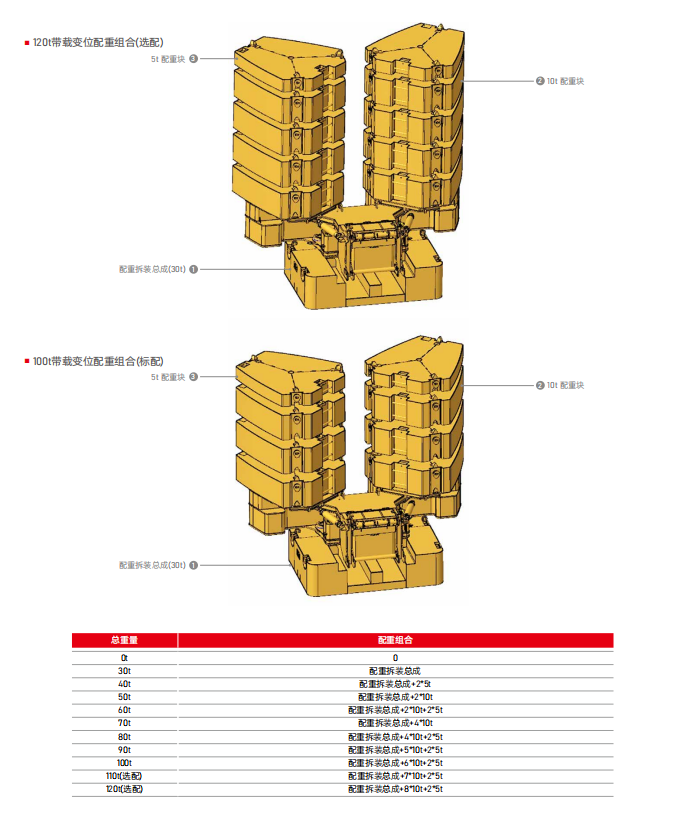

平衡重
