三一SAC4500T7-8汽车吊性能参数吊臂计算吊车工况表

品牌：三一

型号：SAC4500T7-8

吨位：450吨

工况：主臂工况

配重（吨）	122	122	122	122	122
主臂长度（米）	15.4	20.4	25.3	26.2	30.3
3	450*
3.5	183.1	181.2
4	182.4	182.7	170.5	170.2
4.5	180	171.8	164.7	163.5	165.3
5	175	165.2	163.8	152.6	154.7
6	170	164.7	161.4	142.7	143.1

查看全部

工况：超起主臂工况

配重（吨）	122t	122t	122t	122t	122t
主臂长度（米）	30.3	31.1	35.2	36.1	36.9
3
3.5
4
4.5
5
6	150.2	114.6	145.8	122.2	120.1

查看全部

工况：副臂工况

配重（吨）	122	122	122	122	122
主臂长度（米）	50.1m	50.1m	50.1m	50.1m	50.1m
副臂（米）	8m	14m	20m	26m	32m
角度	0°	0°	0°	0°	0°
12	42
13	40.2
14	37.5	32
16	35.4	29	25

查看全部

工况：超起副臂工况

配重（吨）	122	122	122	122	122
主臂（米）	50.1m	50.1m	50.1m	50.1m	50.1m
副臂（米）	12m	18m	24m	30m	36m
角度	0°	0°	0°	0°	0°
11	51.6
12	50.9	39.2
13	50.1	38.3	30.7
14	49.1	37.1	29.8	22.5

查看全部

工况：变幅副臂工况

配重（吨）	122	122	122	122	122
主臂（米）	35.2m	35.2m	35.2m	35.2m	35.2m
副臂（米）	18m	24m	30m	36m	42m
角度	0°	0°	0°	0°	0°
12
14	45
16	49.2	35.9
18	52.8	38.3	30.7

查看全部

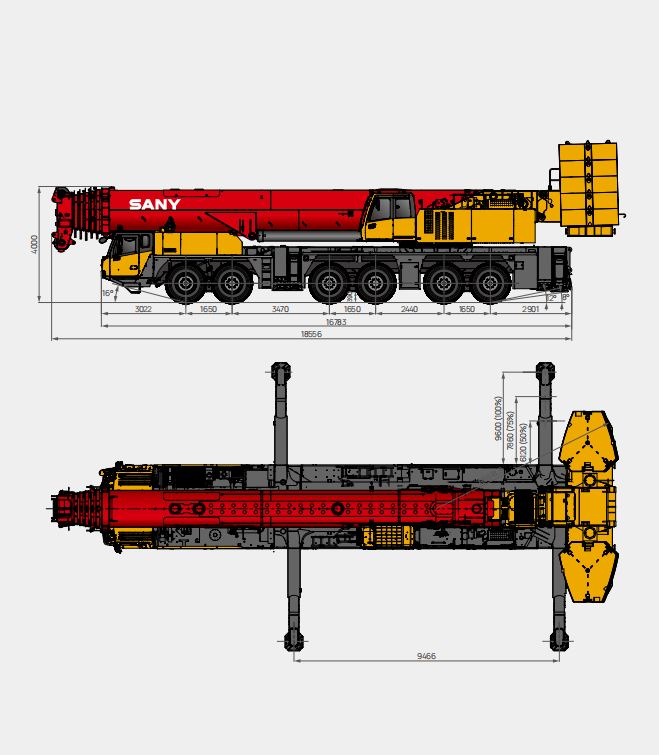

尺寸参数

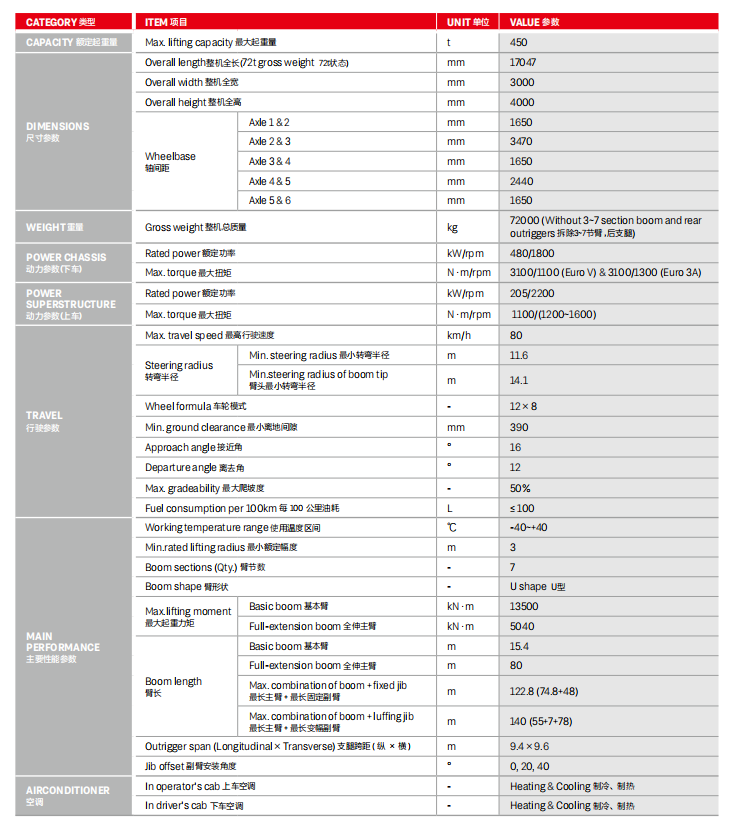

整机技术参数
