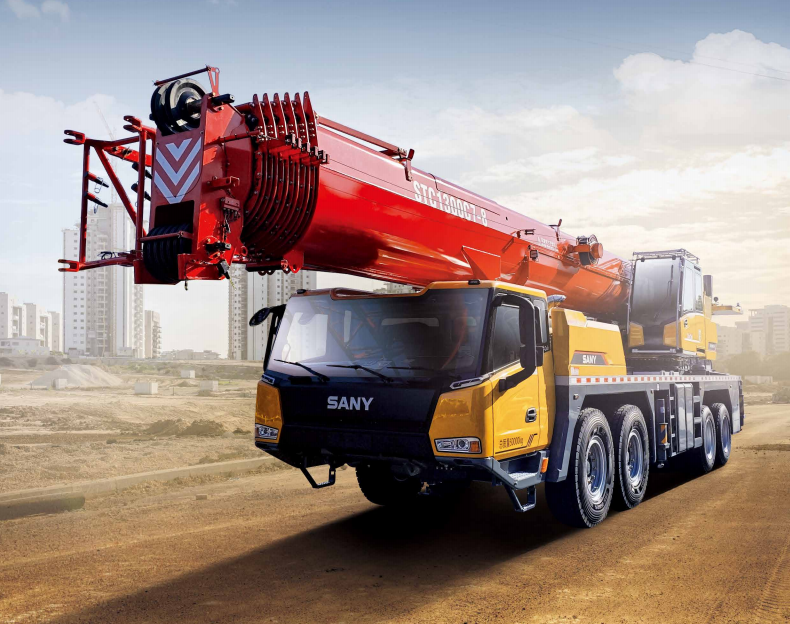

三一STC1300C7-8(25款)汽车吊性能参数吊臂计算吊车工况表

品牌：三一

型号：STC1300C7-8(25款)

吨位：130吨

工况：主臂工况

配重（吨）	1.5t	1.5t	1.5t	1.5t	1.5t
主臂（米）	13	17.4	17.4	17.4	17.4
伸缩组合	000000	010000	001000	000100	000001
3	90	90	90	77.4	39.6
3.5	89.5	85	85	77.4	39.6
4	78.1	78.2	78.8	70.3	35.8
4.5	69.2	69.2	69.8	67.5	34.8
5	61.9	61.9	62.5	62	32.2

查看全部

工况：副臂工况

配重（吨）	38t	38t	38t	32.5t	32.5t
主臂（米）	70	70	70	70	70
副臂（米）	10.2	10.2	10.2	10.2	10.2
角度（°）	0°	15°	30°	0°	15°
16	5			5
18	5	4		5	4
20	5	4	3.3	5	4
22	5	4	3.3	5	4

查看全部

工况：延伸臂+副臂工况

配重（吨）	38t	38t	38t	38t	38t
主臂+延伸臂	70+9	70+9.5	70+9.5	70+9.5	70+9.5
副臂（米）	0	10.2	10.2	10.2	17.5
角度（°）	0	0	15	30	0
16	6.5
18	6.3
20	6.2
22	6	3.5

查看全部

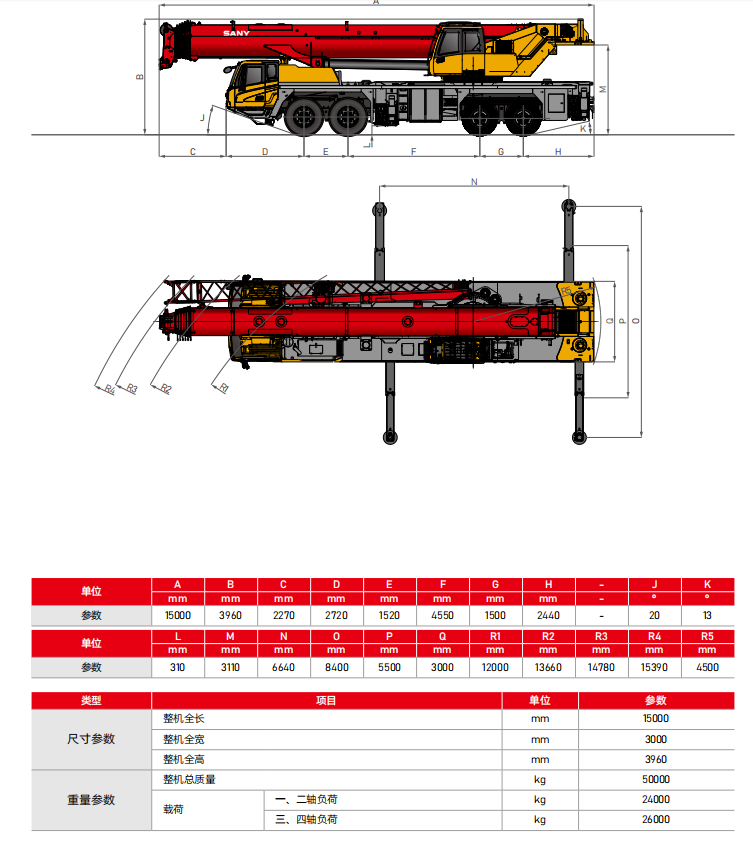

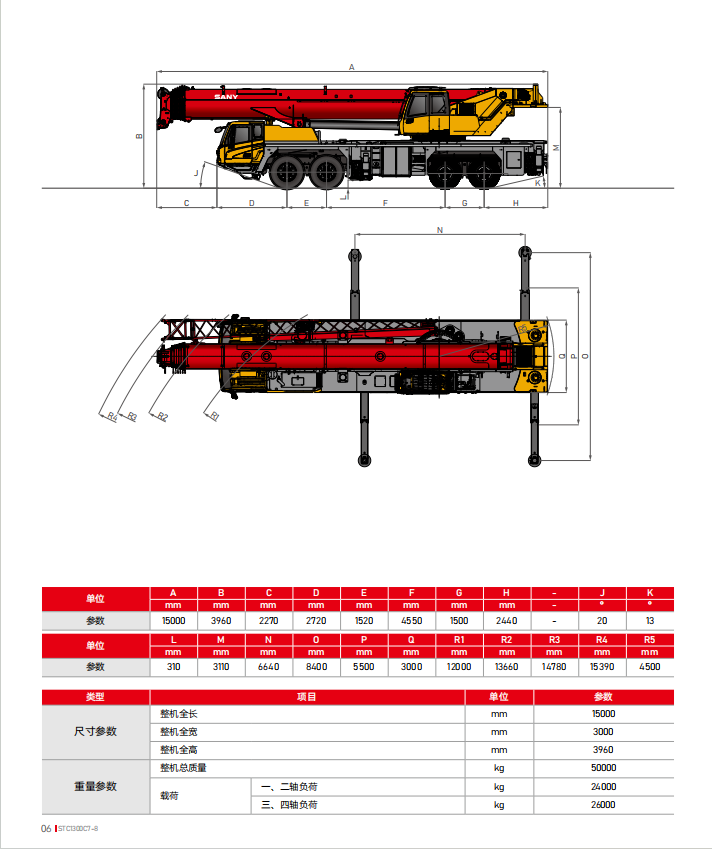

尺寸参数

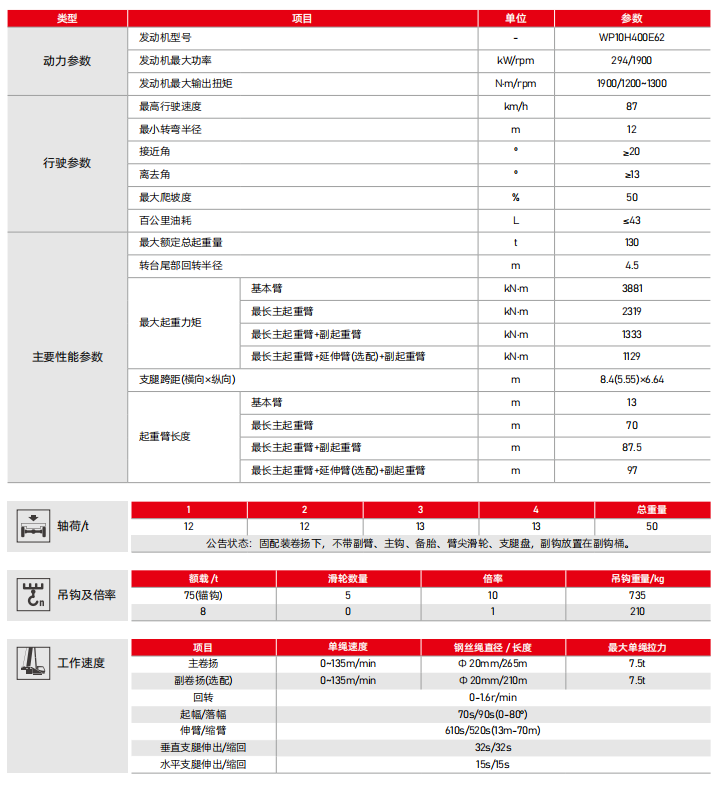

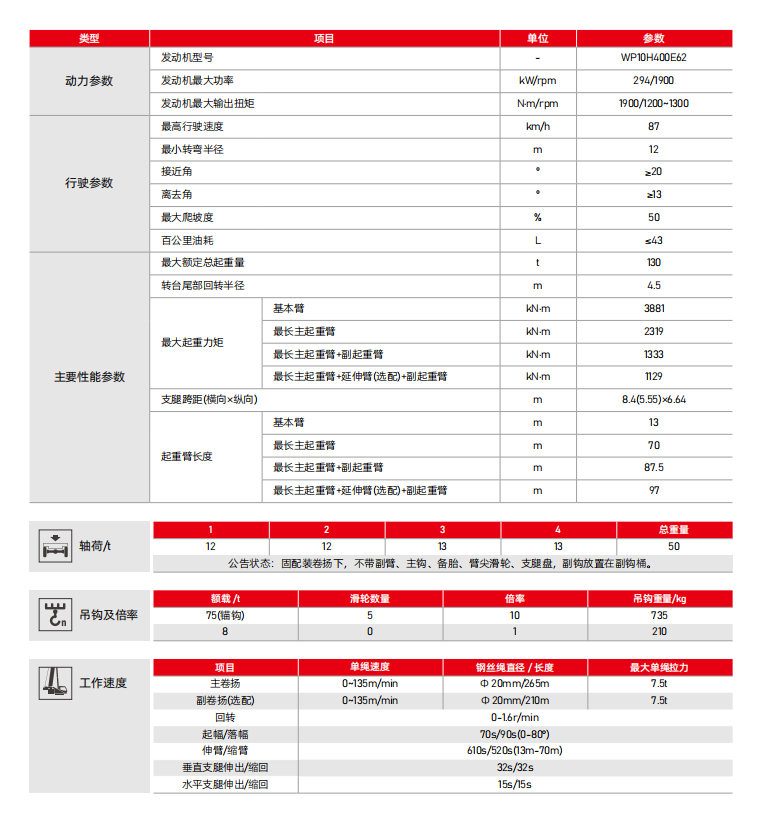

整机技术参数
