三一STC800C5-8 (系列)汽车吊性能参数吊臂计算吊车工况表
品牌：三一
型号：STC800C5-8 (系列)
吨位：80吨
工况：主臂-STC800C5-8 Val工况
| 配重（吨） | 16t | 16t | 16t | 16t | 16t |
| 主臂（米） | 12.5 | 17 | 21.5 | 28.3 | 35 |
| 二节臂伸 | 0% | 50% | 100% | 100% | 100% |
| 3 | 80.0* | 60 | |||
| 3.5 | 61 | 57.5 | 46 | ||
| 4 | 55 | 54 | 46 | ||
| 4.5 | 53 | 52 | 46 | ||
| 5 | 50.5 | 49 | 44.5 | 31.5 |
查看全部
工况：副臂-STC800C5-8 Val工况
| 配重（吨） | 16t | 16t | 16t | 16t | 16t |
| 主臂（米） | 48.5 | 48.5 | 48.5 | 48.5 | 48.5 |
| 副臂（米） | 10.2 | 10.2 | 10.2 | 17.5 | 17.5 |
| 角度（°） | 0 | 15 | 30 | 0 | 15 |
| 78 | 5.1 | 4.4 | 3.4 | 2.6 | 2.2 |
| 76 | 5 | 4.2 | 3.3 | 2.6 | 2.1 |
| 74 | 4.9 | 4 | 3.2 | 2.5 | 2 |
| 72 | 4.8 | 3.9 | 3.1 | 2.5 | 1.9 |
查看全部
工况：主臂-STC800C5-8 Pro工况
| 配重（吨） | 18t | 18t | 18t | 18t | 18t |
| 主臂（米） | 12.7 | 17.3 | 21.9 | 28.8 | 35.7 |
| 二节臂伸 | 0% | 50% | 100% | 100% | 100% |
| 3 | 80.0* | 70 | |||
| 3.5 | 75 | 69 | 48 | ||
| 4 | 70 | 67 | 48 | ||
| 4.5 | 65.1 | 63.7 | 48 | ||
| 5 | 60.6 | 59.4 | 47 | 34 |
查看全部
工况：副臂-STC800C5-8 Pro工况
| 配重（吨） | 18t | 18t | 18t | 18t | 18t |
| 主臂（米） | 49.5 | 49.5 | 49.5 | 49.5 | 49.5 |
| 副臂（米） | 10.2 | 10.2 | 10.2 | 17.5 | 17.5 |
| 角度（°） | 0 | 15 | 30 | 0 | 15 |
| 78 | 5.3 | 4.4 | 3.4 | 2.7 | 2.2 |
| 76 | 5 | 4.2 | 3.3 | 2.7 | 2.1 |
| 74 | 5 | 4 | 3.2 | 2.6 | 2 |
| 72 | 4.8 | 3.9 | 3.1 | 2.6 | 1.9 |
查看全部
工况：主臂-STC800C5-8 Max工况
| 配重（吨） | 20t | 20t | 20t | 20t | 20t |
| 主臂（米） | 12.9 | 17.6 | 22.3 | 29.4 | 36.4 |
| 二节臂伸 | 0% | 50% | 100% | 100% | 100% |
| 3 | 80 | 70 | |||
| 3.5 | 80 | 70 | 50 | ||
| 4 | 76 | 70 | 50 | ||
| 4.5 | 73 | 70 | 50 | ||
| 5 | 69.3 | 65 | 49 | 35 |
查看全部
工况：副臂+延伸臂-STC800C5-8 Max工况
| 配重（吨） | 20t | 20t | 20t | 20t | 20t |
| 主臂（米） | 50.5 | 50.5 | 50.5 | 50.5 | 50.5 |
| 副臂（米） | 10.2 | 10.2 | 10.2 | 17.5 | 17.5 |
| 角度（°） | 0 | 15 | 30 | 0 | 15 |
| 80 | 6.3 | 5 | 3.6 | 2.8 | 2.5 |
| 78 | 6 | 5 | 3.5 | 2.7 | 2.4 |
| 76 | 5.7 | 4.8 | 3.4 | 2.7 | 2.3 |
| 74 | 5.2 | 4.5 | 3.3 | 2.6 | 2.2 |
查看全部

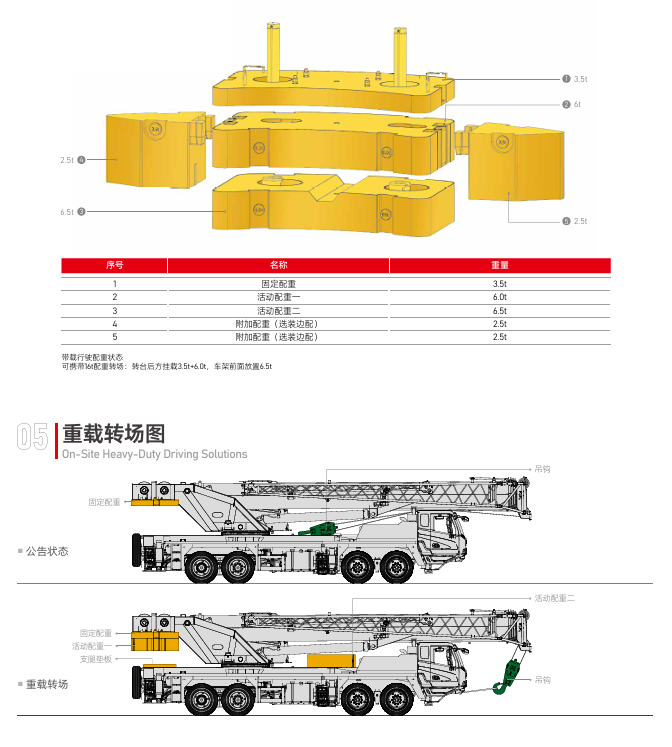

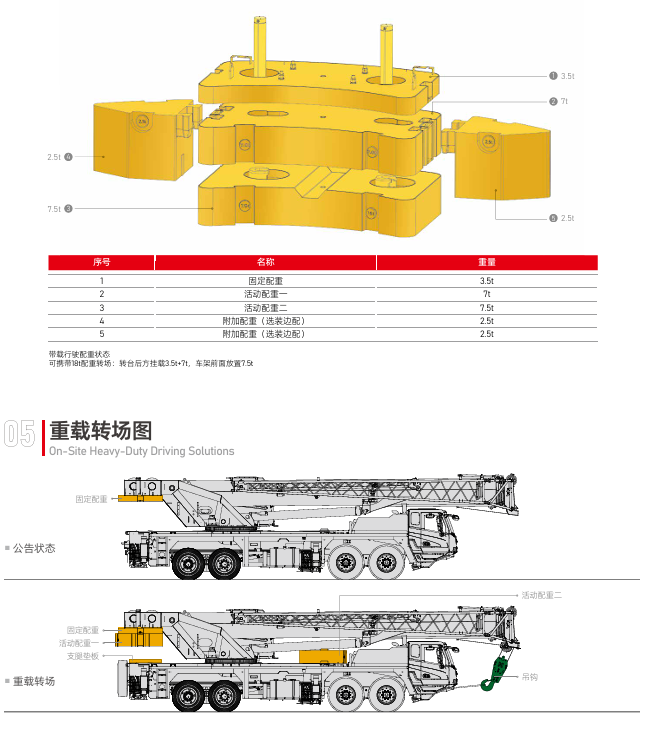

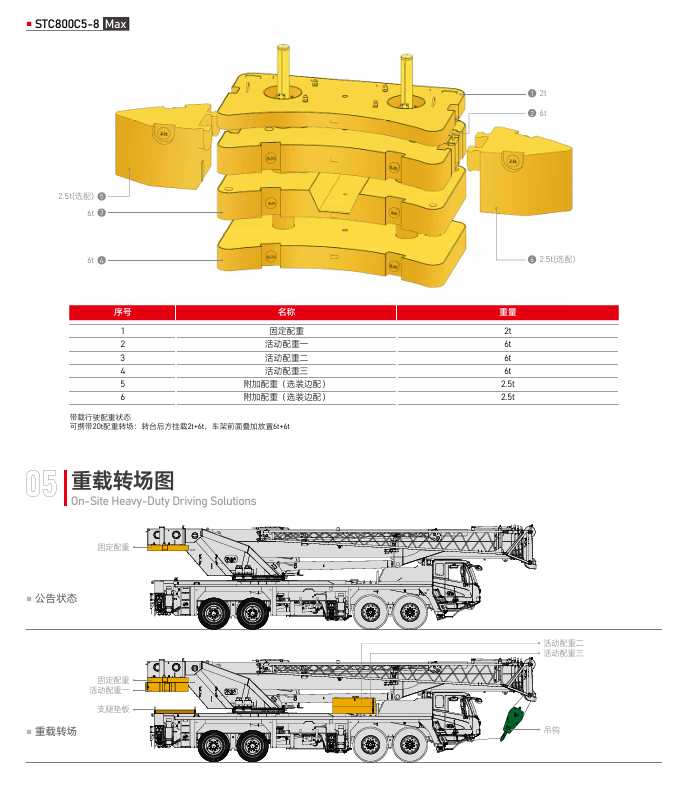

平衡重

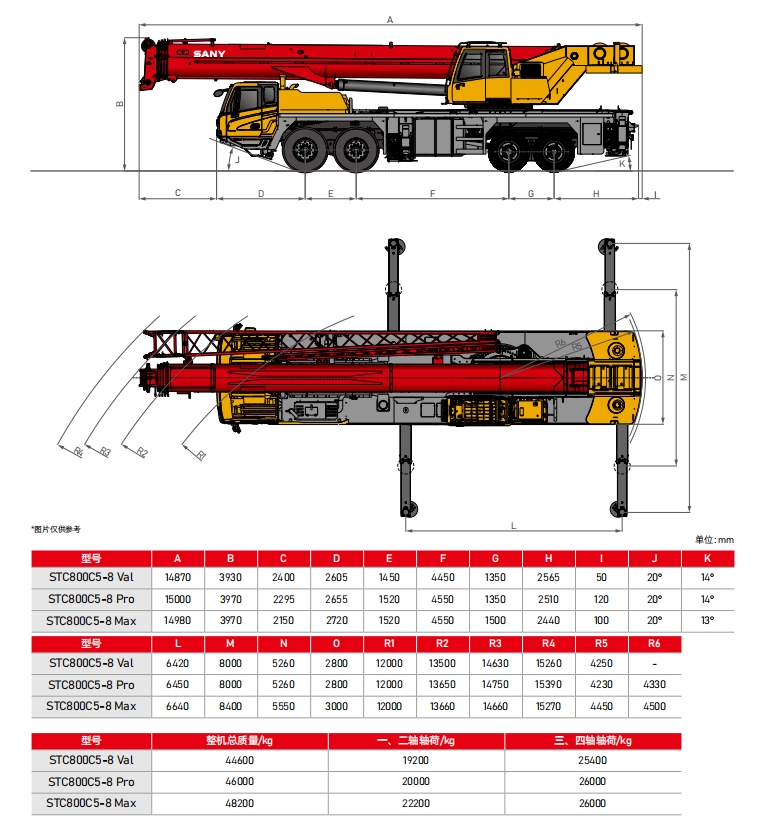

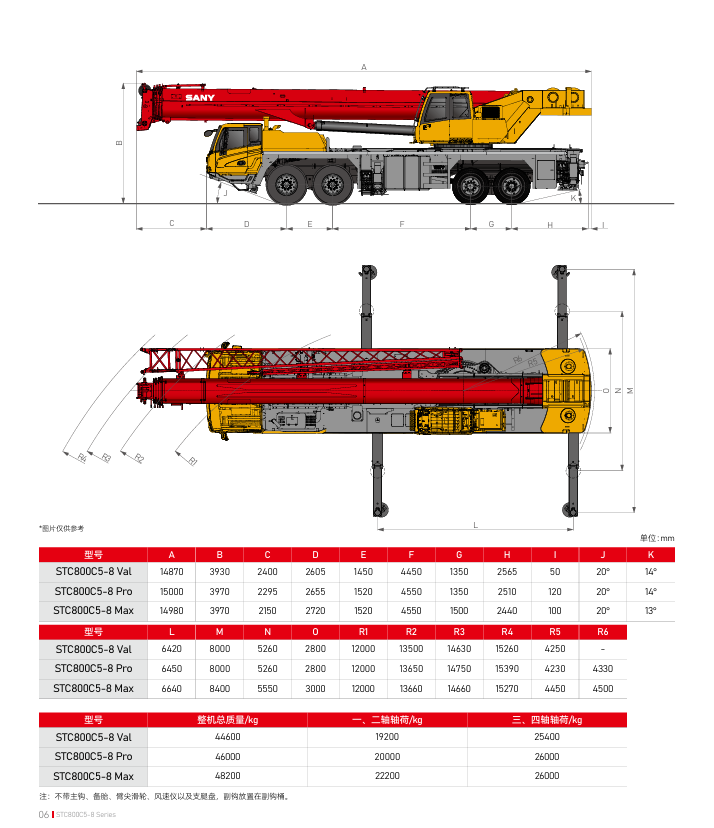

尺寸参数

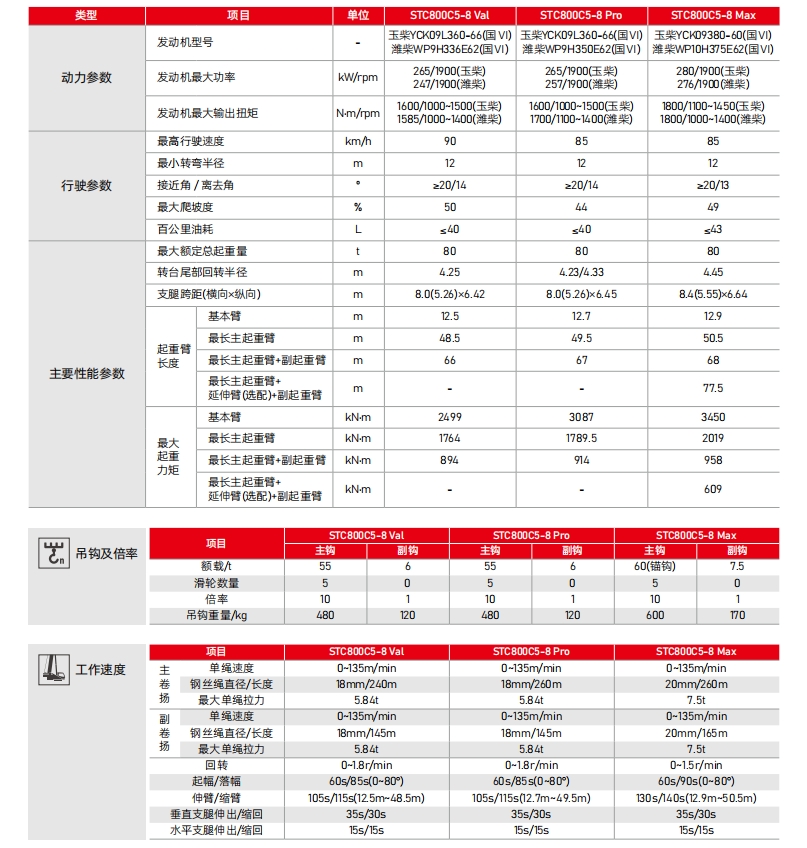

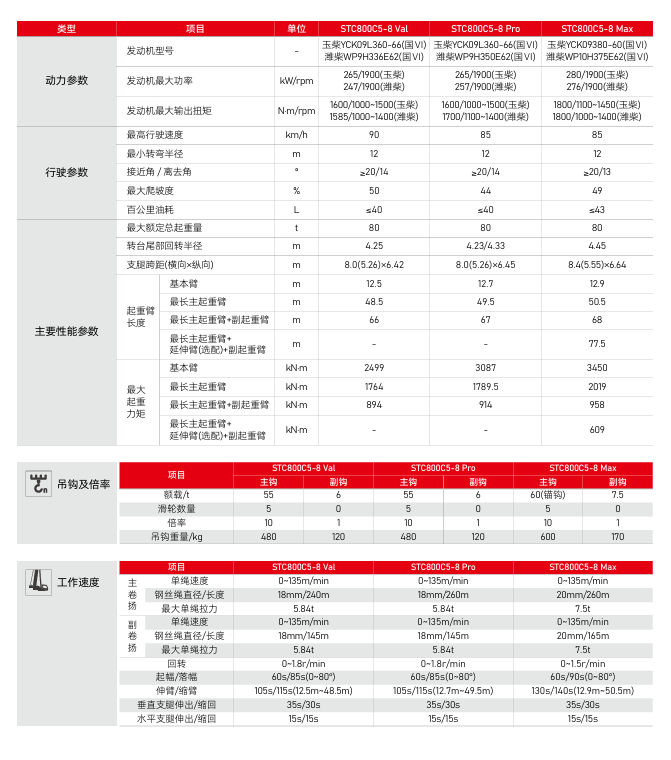

整机技术参数
