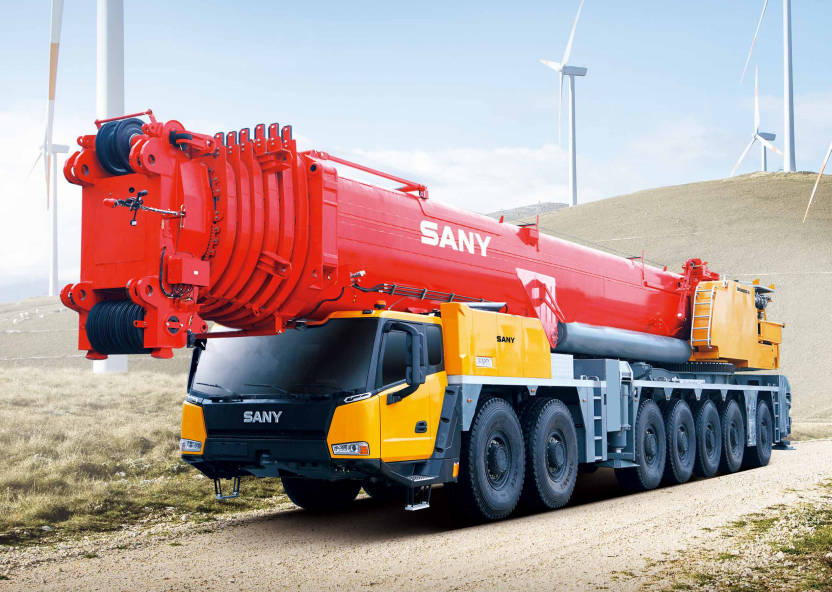

三一SAC8000C8-8汽车吊性能参数吊臂计算吊车工况表
品牌：三一
型号：SAC8000C8-8
吨位：800吨
工况：主臂工况
| 配重（吨） | 0t中位 | 0t中位 | 0t中位 | 0t中位 | 0t中位 |
| 主臂（米） | 17.5 | 22.8 | 22.9 | 23 | 23 |
| 伸缩组合 | 0000000 | 0000001 | 0000010 | 0000100 | 0001000 |
| 3 | 156.3 | 201.5 | 201.5 | 201.5 | |
| 3.5 | 201.5 | 147.5 | 201.5 | 201.5 | 201.5 |
| 4 | 201.5 | 139.8 | 191.8 | 201.5 | 201.5 |
| 4.5 | 201.5 | 132.6 | 180.2 | 201.5 | 201.5 |
| 5 | 201.5 | 126.3 | 170.2 | 185.8 | 201.5 |
查看全部
工况：副臂工况
| 配重（吨） | 43t中位 | 43t中位 | 43t中位 | 43t中位 | 43t中位 |
| 主臂（米） | 61.5 | 67 | 72.6 | 78.1 | 83.7 |
| 副臂（米） | 12 | 12 | 12 | 12 | 12 |
| 角度（°） | 0° | 0° | 0° | 0° | 0° |
| 14 | 52 | 41 | |||
| 16 | 47.5 | 39 | 38 | ||
| 18 | 39.7 | 37 | 35.7 | 27.5 | |
| 20 | 33.5 | 31.4 | 30 | 26.3 | 21 |
查看全部
工况：超起副臂工况
| 配重（吨） | 63t中位 | 63t中位 | 63t中位 | 63t中位 | 63t中位 |
| 主臂（米） | 61.5 | 67 | 72.6 | 78.1 | 83.7 |
| 副臂（米） | 18 | 18 | 18 | 18 | 18 |
| 角度（°） | 0° | 0° | 0° | 0° | 0° |
| 12 | 74 | 74 | |||
| 14 | 72 | 68.9 | 66.2 | ||
| 16 | 60.5 | 57.6 | 55.4 | 53.8 | 52.6 |
| 18 | 51.1 | 48.6 | 46.8 | 45.5 | 44.7 |
查看全部
工况：塔臂工况
| 配重（吨） | 83T中位 | 83T中位 | 83T中位 | 83T中位 | 83T中位 |
| 主臂（米） | 23 | 23 | 23 | 28.5 | 28.5 |
| 塔臂（米） | 24 | 24 | 24 | 24 | 24 |
| 角度（°） | 83° | 76° | 68° | 83° | 76° |
| 14 | 96.6 | 95.6 | |||
| 16 | 82.3 | 80.7 | |||
| 18 | 70.1 | 62 | 68.7 | ||
| 20 | 61 | 53.8 | 59.6 | 51.2 |
查看全部
工况：超起主臂工况
| 配重（吨） | 0t前位 | 0t前位 | 0t前位 | 0t前位 | 0t前位 |
| 主臂（米） | 33.5 | 33.7 | 33.8 | 34 | 34 |
| 伸缩组合 | 0000012 | 0000021 | 0000111 | 0000210 | 0001110 |
| 角度（°） | 35° | 35° | 35° | 35° | 35° |
| 4 | 175.2 | 201.5 | 201.5 | ||
| 4.5 | 171.6 | 201.5 | 201.5 | 201.5 | 201.5 |
| 5 | 168.2 | 197.6 | 201.5 | 201.5 | 201.5 |
| 6 | 163.4 | 181.6 | 182.9 | 178.4 | 177.1 |
查看全部
工况：超起塔臂工况
| 配重（吨） | 83T中位 | 83T中位 | 83T中位 | 83T中位 | 83T中位 |
| 主臂（米） | 34.1 | 34.1 | 34.1 | 39.6 | 39.6 |
| 塔臂（米） | 24 | 24 | 24 | 24 | 24 |
| 角度（°） | 83° | 76° | 68° | 83° | 76° |
| 14 | 92.4 | ||||
| 16 | 86 | 84.4 | |||
| 18 | 73.3 | 72 | |||
| 20 | 63.8 | 62.5 |
查看全部

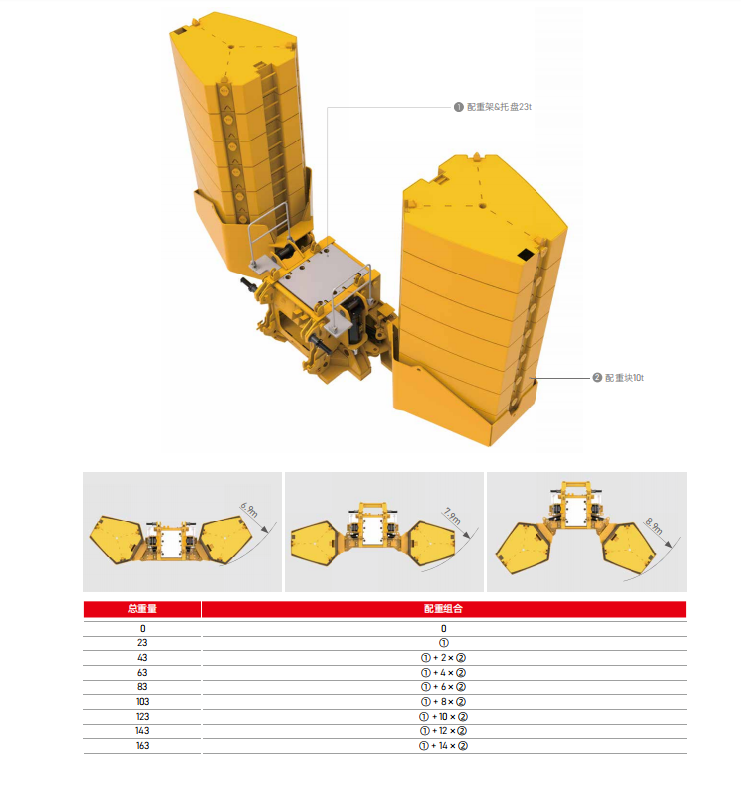

平衡重

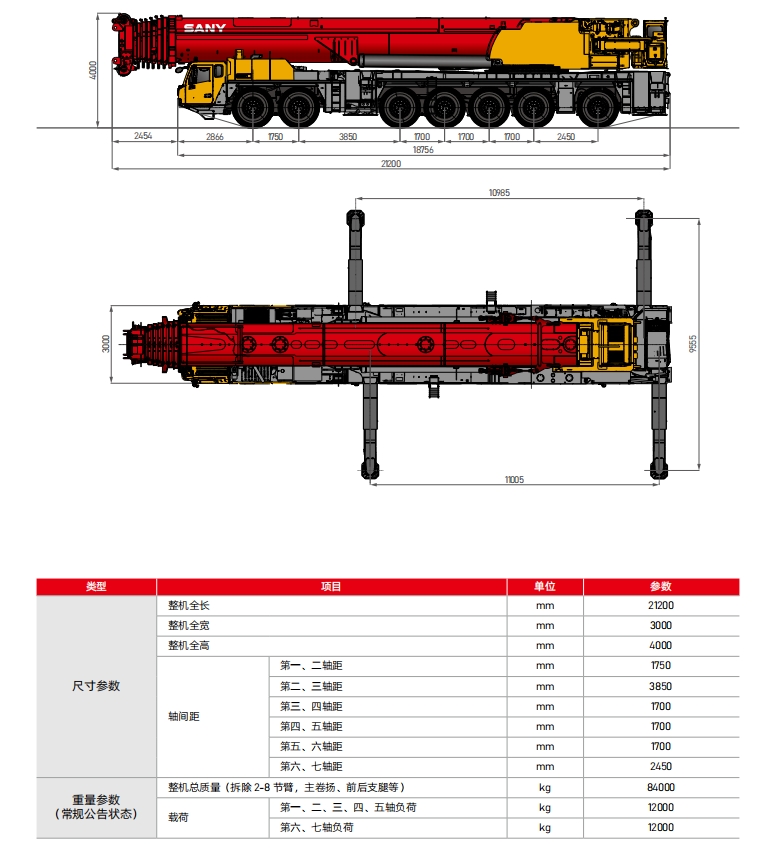

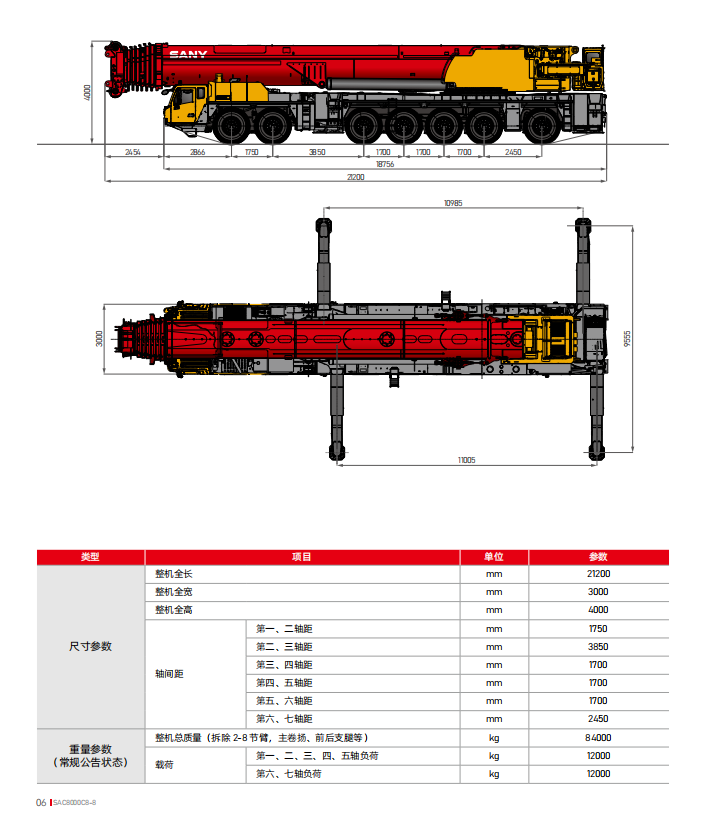

尺寸参数

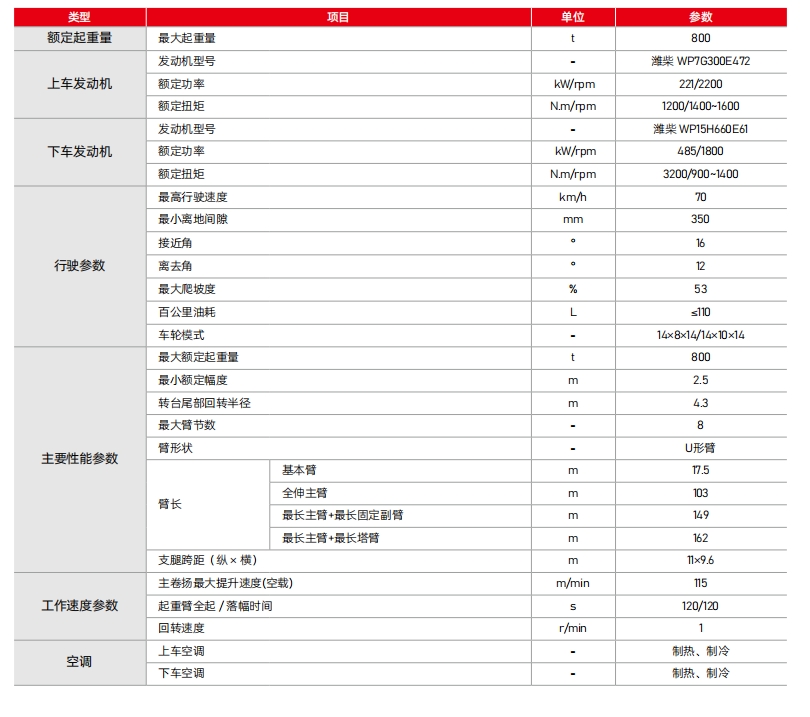

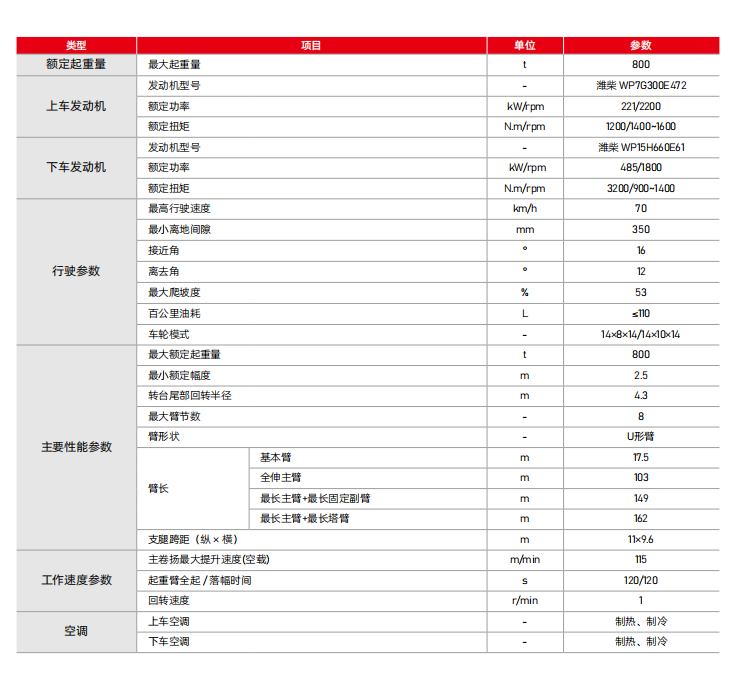

整机技术参数
