好的，我们来详细解析一下福田雷萨FTC90X7汽车起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

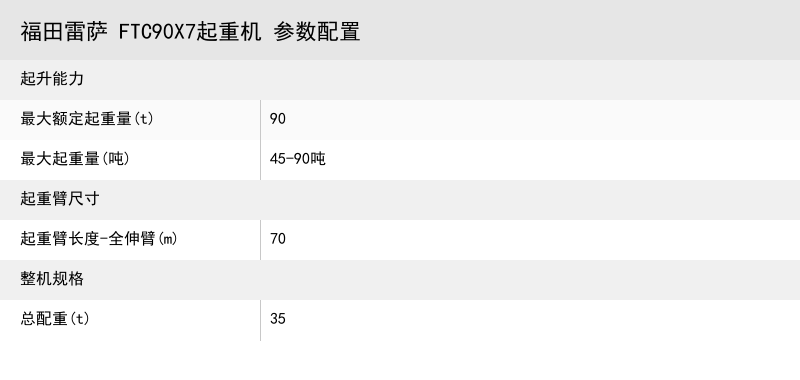

第一步：理解FTC90X7的关键性能参数

在查看性能表之前，先了解这台设备的基本能力：

• 最大起重量： 90吨（通常在短臂、小幅度工况下实现）
• 主臂长度： 四节U形臂，全伸可达44.5米。
• 副臂： 可选配，可进一步延伸臂长，最大臂长可达70.5米（主臂+副臂）。
• 核心限制因素： 幅度（工作半径） 和 臂长 是决定起重能力的两个最关键因素。

第二步：认识起重性能表

起重性能表通常是一个矩阵表格，纵轴是臂长，横轴是幅度（半径），表格内的数字是对应工况下的额定起重量。性能表会分为几张，例如：

1. 主臂起重性能表（最常用）
2. 主臂+副臂起重性能表（需要超长臂工况时使用）
3. 360°全周作业/侧方/后方作业性能表（支腿全伸时，不同方向的起重能力可能不同，后方通常最强）

重要原则：

• 幅度越大，起重量越小。
• 臂长越长，在相同幅度下，起重量越小。
• 严禁超载！ 所有数据都已包含起重机自身重量（如吊钩、钢丝绳）。

---

第三步：不同工况下的应用案例

我们假设一个场景：需要将一台重 30吨 的设备吊装到 20米高 的平台上。

案例1：近距离、基础吊装工况

• 工况描述： 设备放置位置离起重机中心较近，平台正下方，幅度大约为 8米。高度要求20米。
• 应用性能表：
  1. 确定所需臂长： 高度20米，加上吊索具高度和安全余量，选择 22米 左右的主臂即可满足要求。
  2. 查阅性能表（主臂，22米臂长，8米幅度）：
     • 在性能表上找到“臂长22m”这一行，横向找到“幅度8m”这一列，交叉点的数字就是最大起重量。假设查表得 48吨。
• 决策分析：
  • 吊装需求是30吨，而起重机在该工况下的额定起重量是48吨。
  • 安全余量充足（48 > 30），此工况非常安全，可以轻松完成吊装。

案例2：中远距离、跨越障碍物工况

• 工况描述： 设备需要跨越一个较低的建筑物，起重机中心离设备落点较远，幅度约为 16米。高度要求20米。
• 应用性能表：
  1. 确定所需臂长： 由于要跨越障碍，臂长需要更长。假设障碍物高10米，落点20米高，通过计算可能需要 28米 或更长的臂长。
  2. 查阅性能表（主臂，28米臂长，16米幅度）：
     • 查表得额定起重量可能为 20吨。
• 决策分析：
  • 吊装需求是30吨，但额定起重量只有20吨。
  • 严重超载！ 此方案不可行，非常危险。
• 解决方案：
  • 方案A（调整车位）： 尽可能将起重机向设备靠近，减小工作幅度。比如将幅度从16米减小到12米，再查表（28米臂，12米幅度），起重量可能达到35吨，即可满足要求。
  • 方案B（使用副臂）： 如果车位无法调整，但地面允许接副臂，可以考虑使用主臂+副臂工况。查阅副臂性能表，在相应幅度和臂长下，看起重量是否满足30吨。但通常副臂工况下起重能力会显著下降，需要仔细核对。

案例3：极限长臂、高空就位工况

• 工况描述： 吊装高层建筑顶部的设备，幅度要求 20米，安装高度达 50米。
• 应用性能表：
  1. 确定工况： 这已经超出了主臂44.5米的能力范围，必须使用 主臂+副臂 工况。
