好的，我们来详细解析一下徐工XCT130G7-1（卓越版）起重性能表的应用案例。

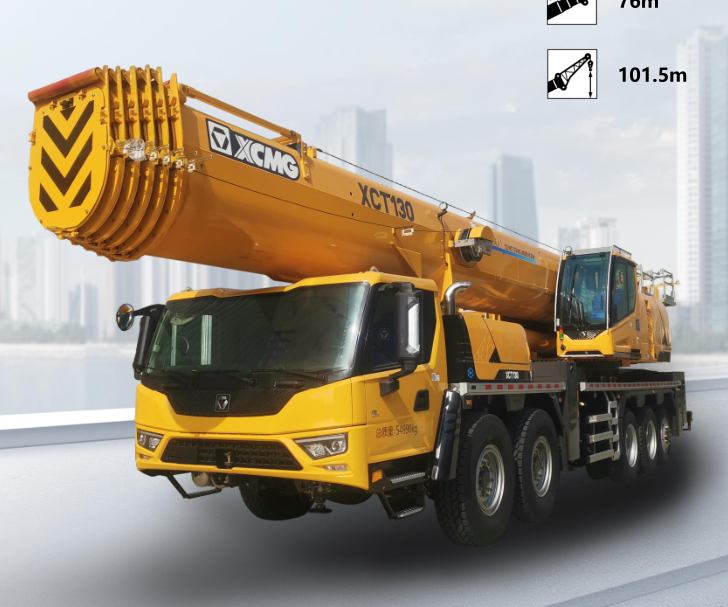

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝对不能凭经验估算。 XCT130G7-1作为一款130吨级的汽车起重机，其性能强大，但性能会随着工况（主臂长度、副臂是否使用）、工作幅度（吊臂与重物的水平距离）和吊装方式发生巨大变化。

第一步：理解性能表的构成

XCT130G7-1的性能表主要分为几个部分：

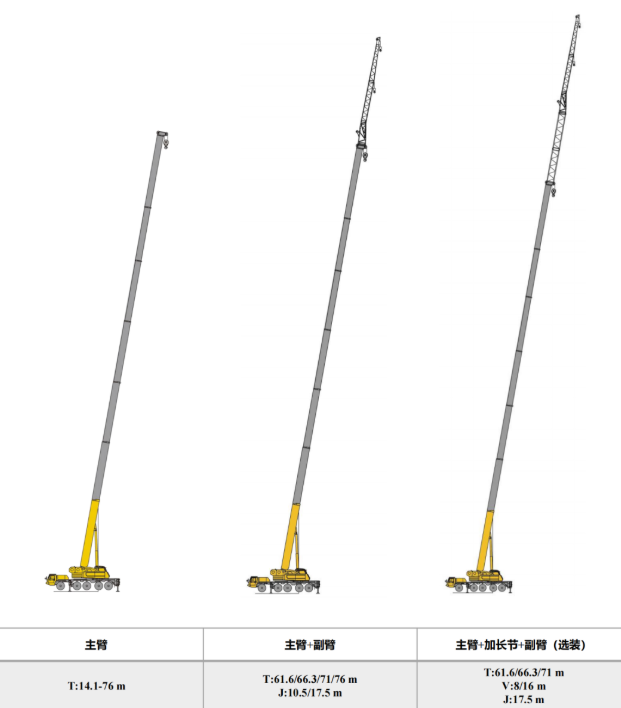

1. 主工况性能表： 最常用的表格，对应不同主臂长度（如13.6m, 18.6m, 23.6m ... 直到最长臂52.6m）在不同幅度下的额定起重量。

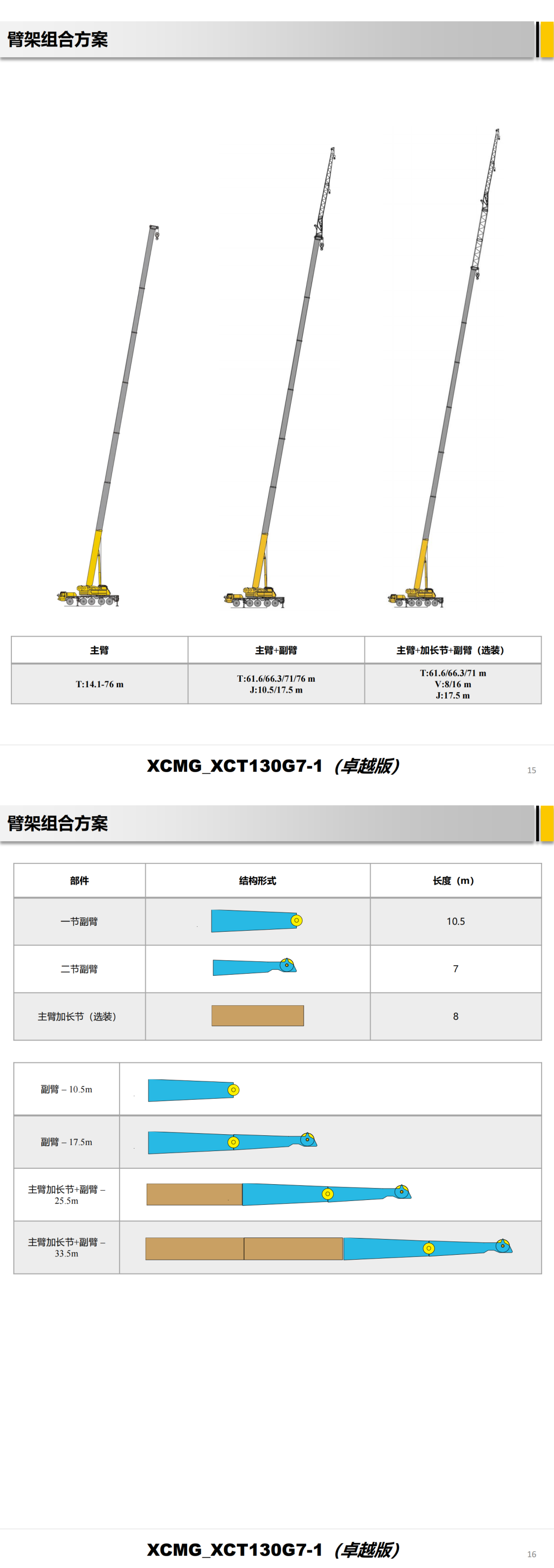

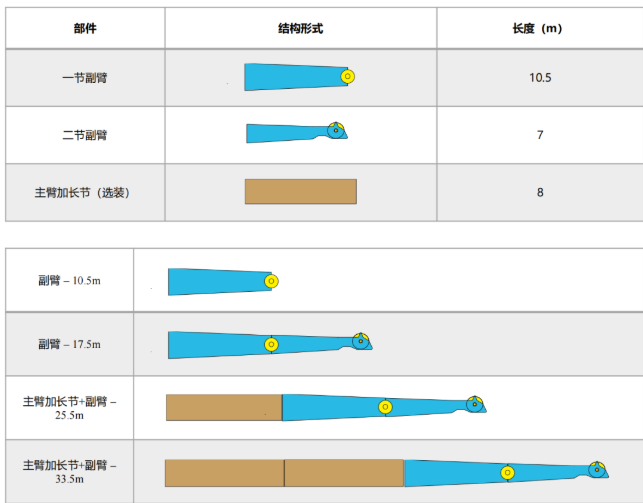

2. 副臂工况性能表： 当主臂长度不够或需要更高高度时，会加装副臂（如9.5m、15.5m副臂），形成“主臂+副臂”的工况，此时性能会显著下降。
3. 固定副臂工况性能表： 副臂与主臂成一定夹角（如30°）工作，用于特定空间受限的场合。

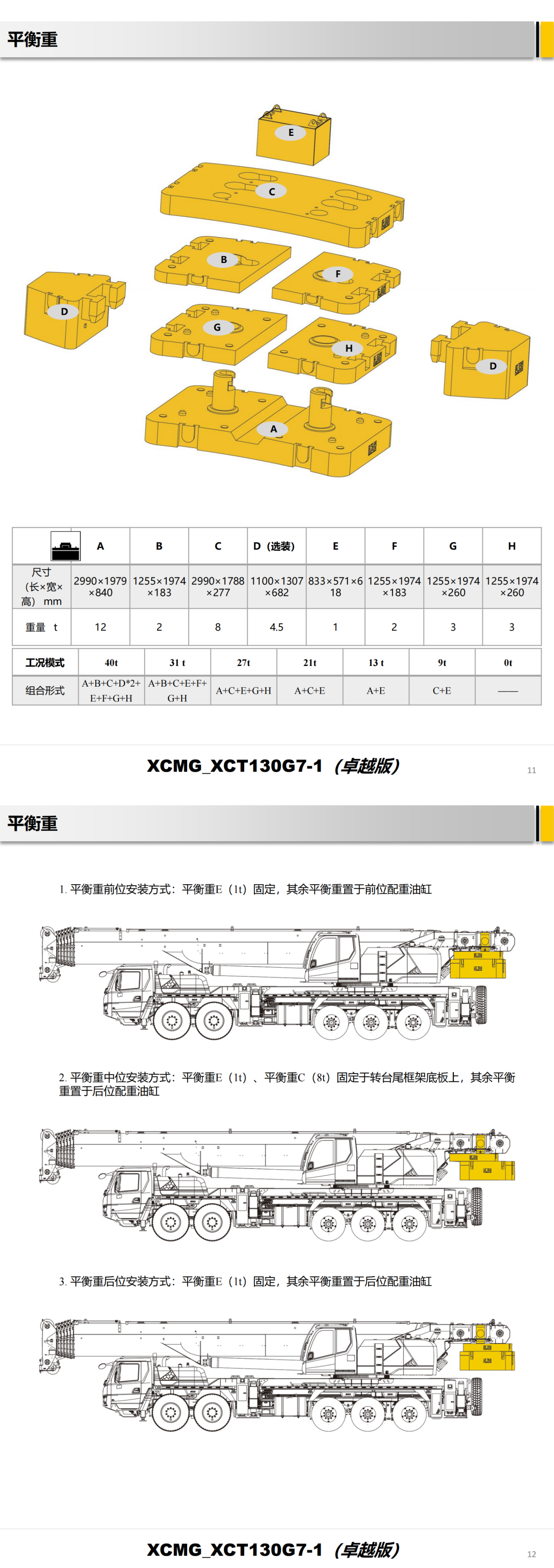

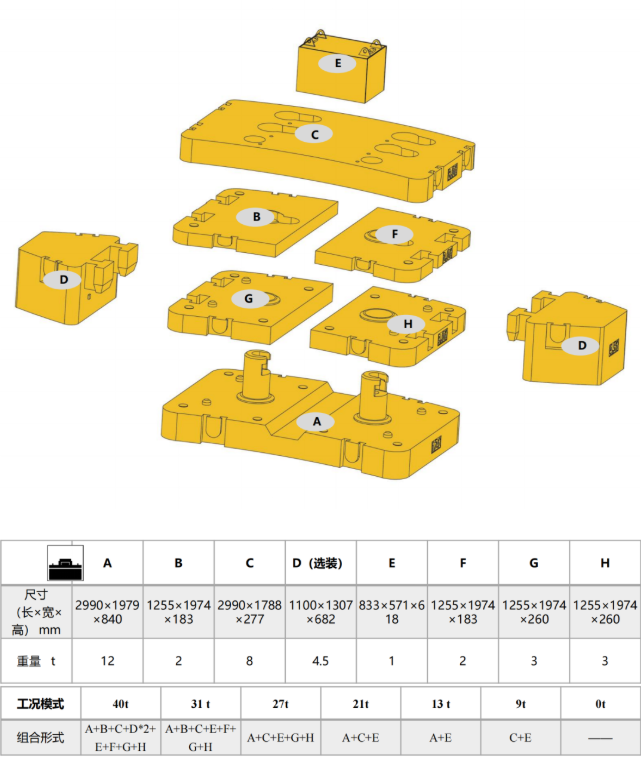

4. 超起工况性能表： 使用超起装置（一种增加稳定性的配重）后，在特定幅度下可以大幅提升起重能力，尤其是使用长主臂或副臂时。

性能表的关键参数解读：

• 幅度（米）： 吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
• 额定起重量（吨）： 在该幅度和臂长下，起重机允许吊起的最大重量。这个数值已经包含了吊钩、索具等吊具的重量。
• 臂长（米）： 起重机主臂伸出的长度。臂长越长，在相同幅度下起重能力越小。

---

第二步：实际应用案例解析

我们假设一个吊装项目：需要将一台重40吨的设备安装到一座厂房20米高的平台上。起重机支车位置已确定，经测量，吊钩到设备中心的水平距离（即工作幅度）为10米。

案例1：基础主臂工况应用

场景： 厂房高度20米，设备重量40吨，工作幅度10米。

应用步骤：

1. 确定所需臂长： 不仅要考虑设备安装高度（20米），还要考虑设备本身高度、吊索具长度以及安全高度余量。粗略估算，臂长至少需要 ≥ 20米 + 5米（安全余量及索具）≈ 25米。我们选择主臂28.6米的工况。
2. 查阅性能表： 找到“主臂工况-28.6米臂长”对应的性能表。
3. 交叉查询：
   • 在“臂长”列找到 28.6m。
   • 在“幅度”行找到 10m。
   • 两者交叉点的数值，即为该工况下的额定起重量。假设查表得数值为 48吨。
4. 安全校验：
   • 设备重量（40t）< 额定起重量（48t） → 满足要求。
   • 负荷率计算： 40t / 48t ≈ 83.3%。对于重要设备或常规吊装，负荷率通常在75%-85%以下被认为是相对安全的。此案例负荷率稍高，需格外谨慎，但理论上可行。

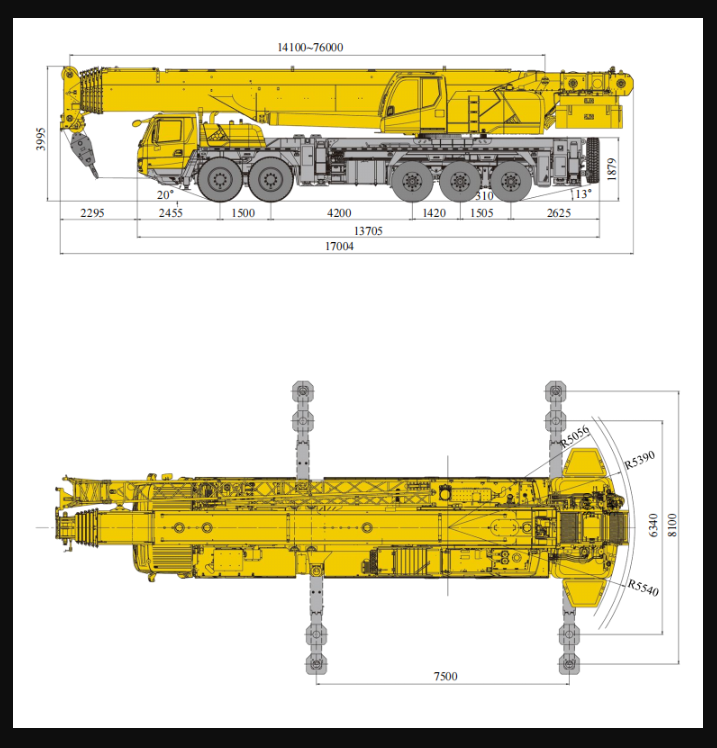

   • 注意事项： 必须确保地面坚实，支腿完全伸出，起重机处于水平状态。

结论： 使用28.6米主臂，在10米幅度下，可以安全完成此次40吨设备的吊装。

---

案例2：主臂+副臂工况应用（更具挑战性）

场景变更： 现在设备需要安装到35米高的平台，工作幅度因场地限制增大到14米。设备重量仍为40吨。

应用步骤：

1. 判断工况： 主臂最长52.6米，但52.6米主臂在14米幅度下的起重能力可能不足以吊起40吨。此时必须考虑使用副臂。
2. 确定工况组合： 选择“主臂43.6米 + 15.5米副臂”的工况。总臂长达到59.1米，足以满足高度要求。
3. 查阅性能表： 找到“副臂工况-主臂43.6m + 副臂15.5
