好的，我们来详细解析一下中联重科ZAT8000V863全地面起重机在不同工况下，其起重性能表的实际应用案例。

首先，明确几个关键点：

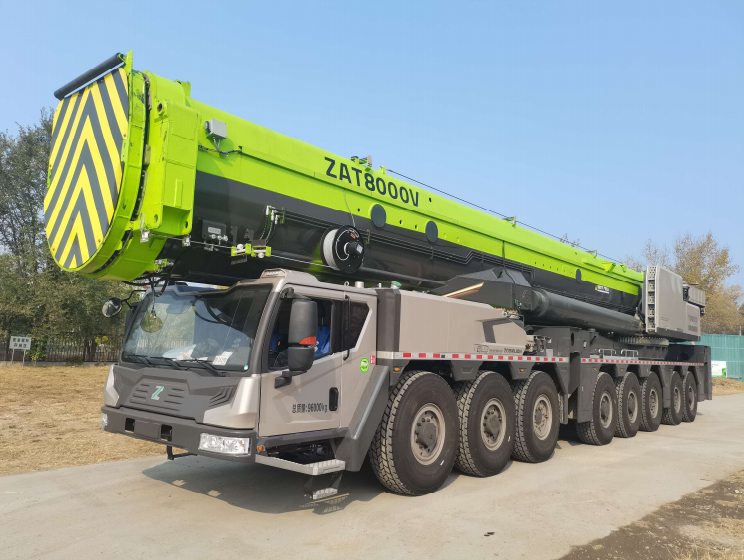

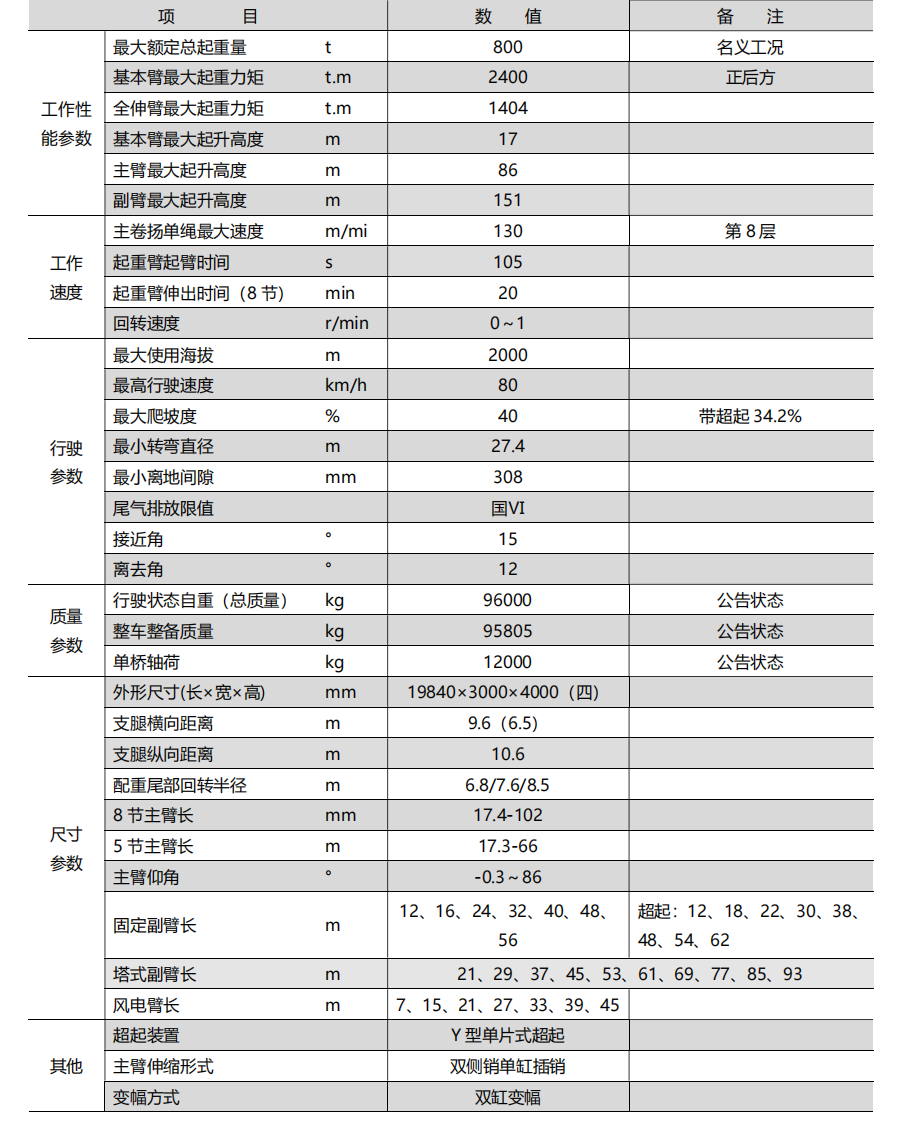

• ZAT8000V863的基本参数：这是一款800吨级的全地面起重机，主臂最长可达102米，最大起重力矩超过40000吨·米。其性能表非常复杂，因为它取决于主臂长度、副臂长度、工作幅度、配重配置、支腿伸展情况以及是否使用超起装置等多种因素。
• 性能表的作用：性能表是吊装作业的“法律”，所有操作都必须严格依据性能表进行。它的核心作用是确保起重作业在安全范围内进行，防止倾覆或结构损坏。

以下是几个典型的应用案例，展示如何查阅和应用性能表。

---

案例一：风电设备吊装（典型工况：主臂+风电副臂，带超起）

场景：在某风电场，需要吊装一台风力发电机的机舱，重量为110吨，安装高度为110米。

应用性能表的步骤：

1. 确定工况配置：

   • 由于高度要求，必须使用主臂+风电副臂的工况。

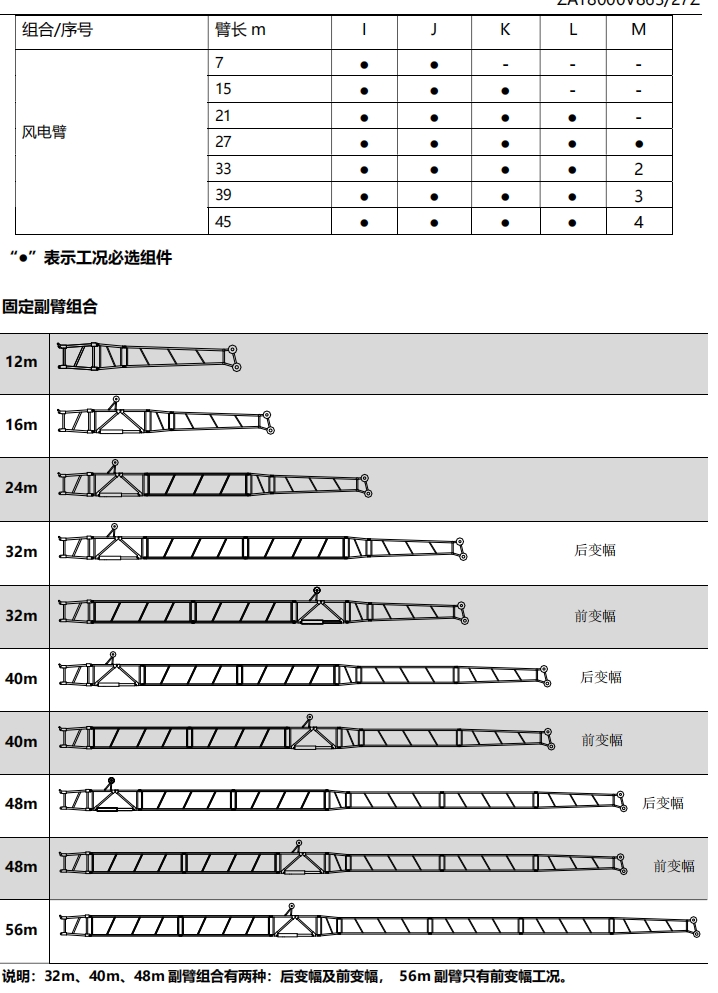

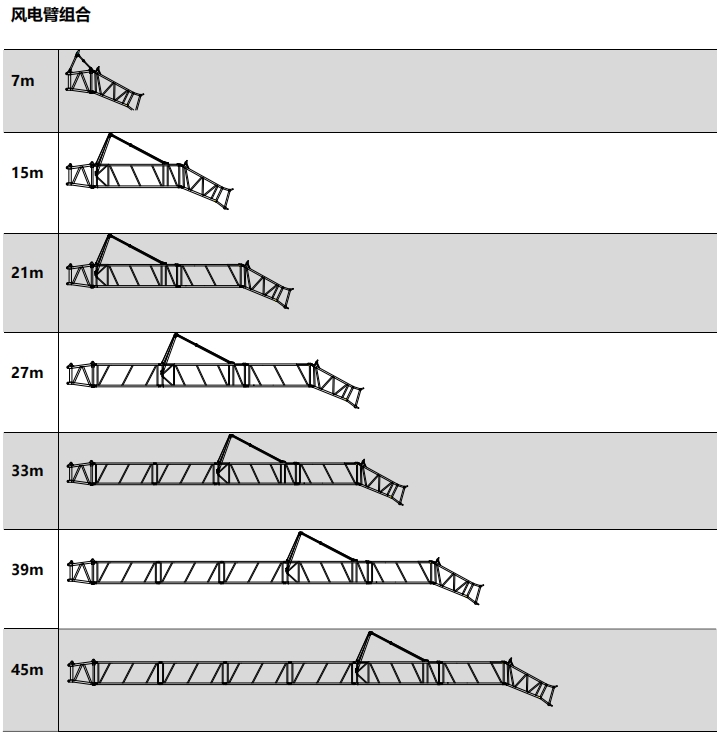

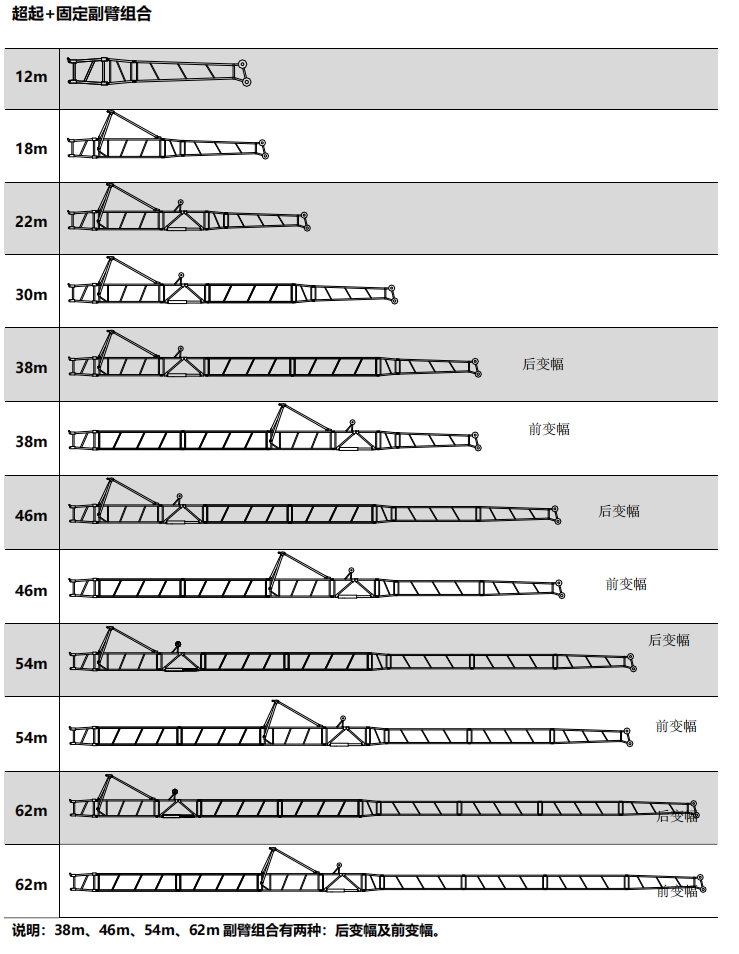

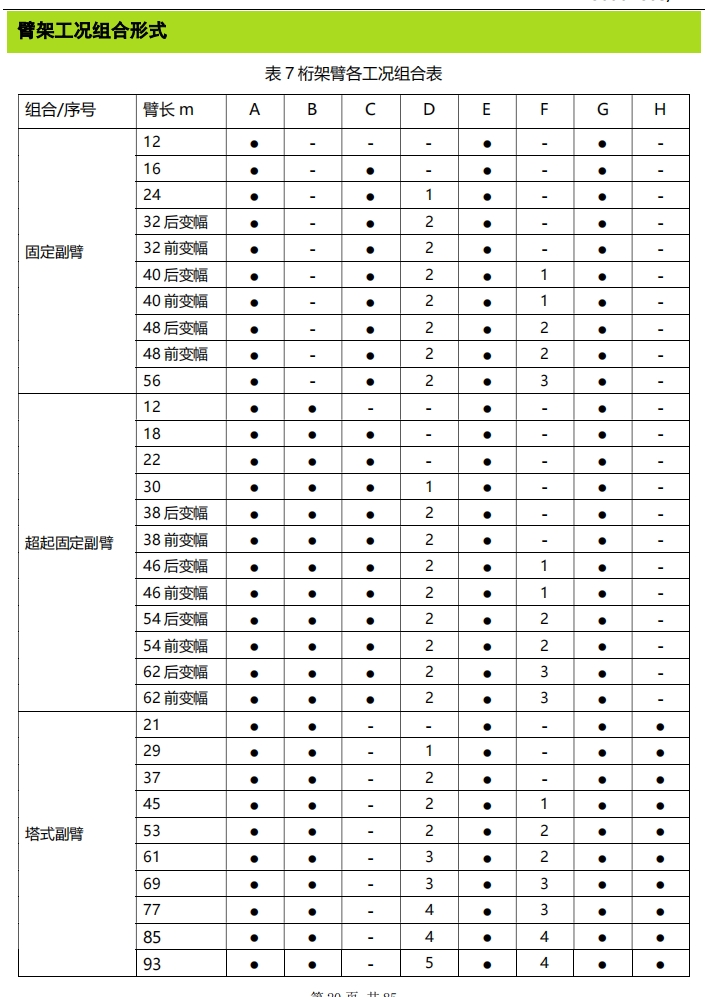

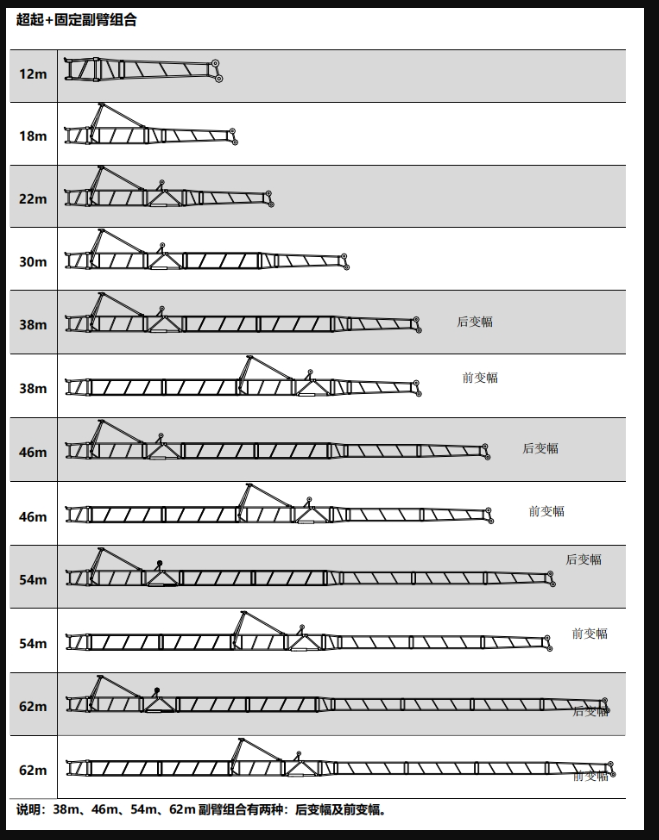

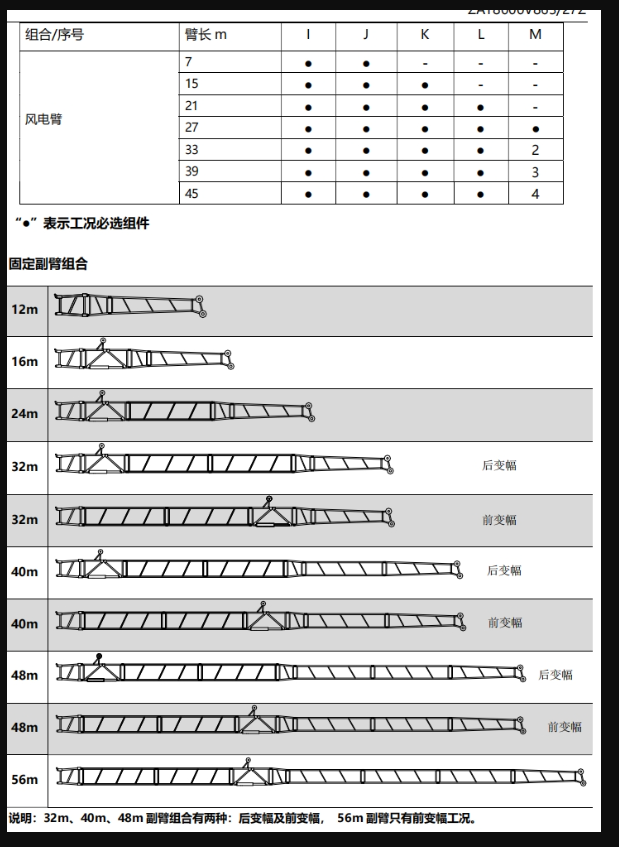

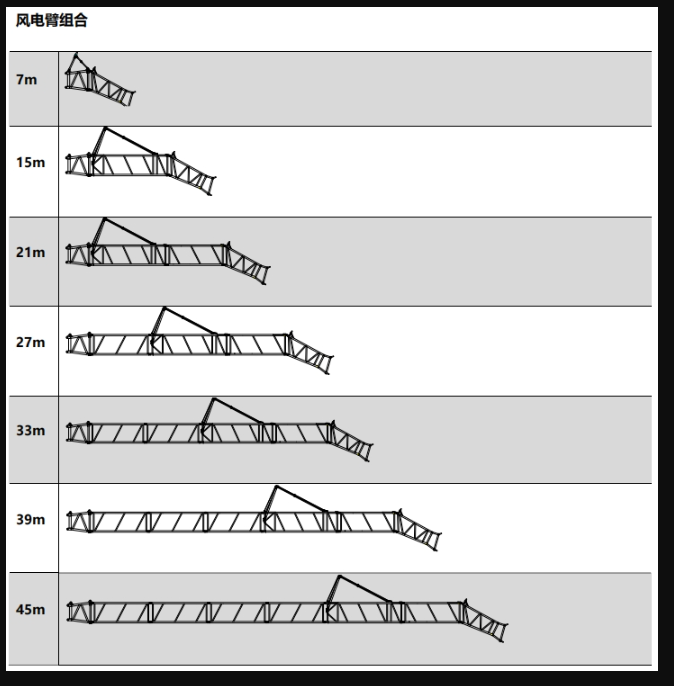

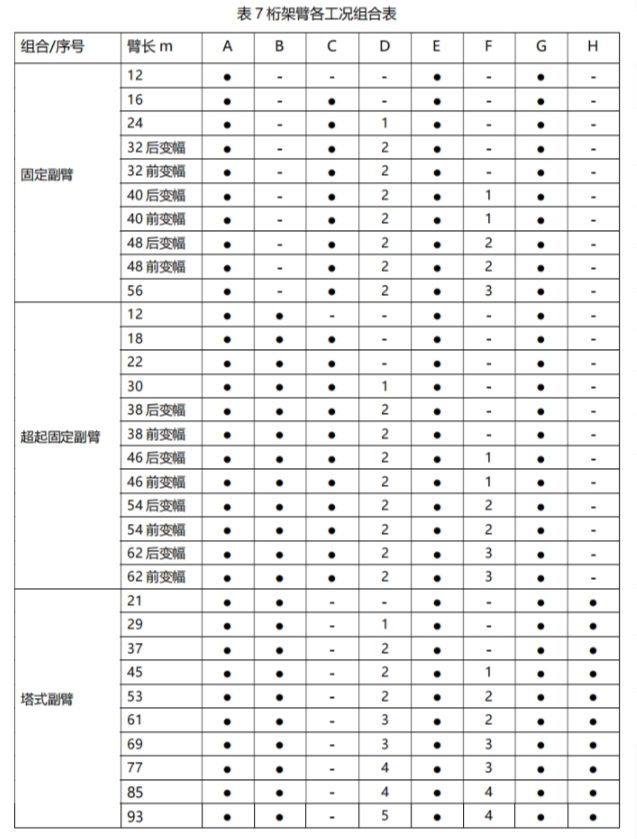

   • 安装高度110米，考虑到吊具和索具的高度，起重臂顶端需要达到约120米。查阅ZAT8000V863的工况组合表，选择“主臂84米 + 风电副臂48米”的组合，臂架长度可达132米，满足要求。

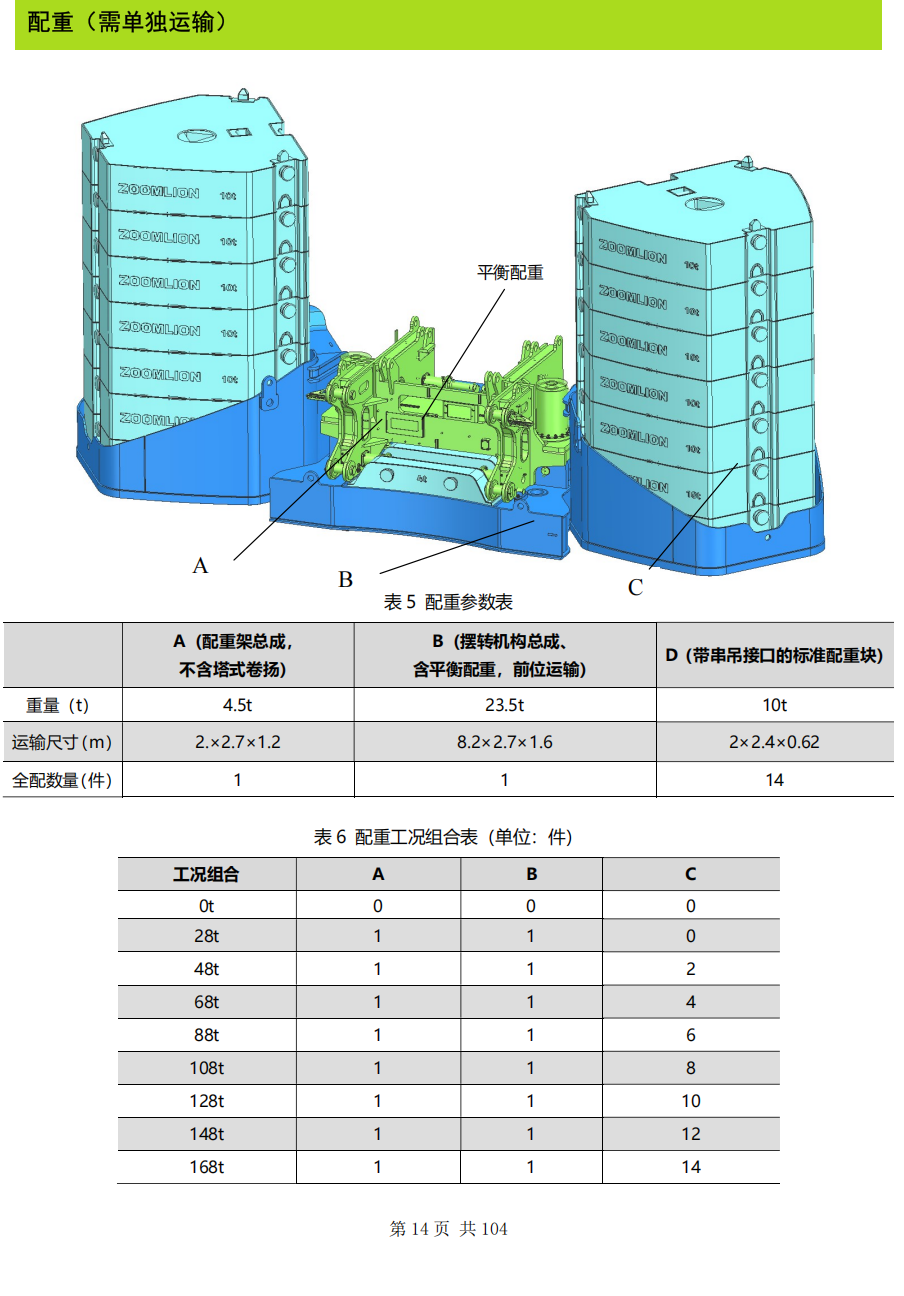

   • 为确保稳定性，必须使用超起装置并挂接全部配重（例如400吨配重）。

2. 查阅性能表：

   • 找到对应“84m主臂 + 48m风电副臂，带超起，全配重”的性能表分页。
   • 关键参数是“工作幅度”。在吊装就位时，起重机回转中心到机舱安装点的水平距离（即工作幅度）是关键。假设这个幅度为24米。
   • 在性能表上，找到“幅度（m）”为24米的那一列，然后查看对应的“额定起重量（t）”。

3. 数据比对与决策：

   • 假设性能表显示在24米幅度下的额定起重量为120吨。
   • 安全校验：吊物重量110吨 < 额定起重量120吨。符合安全要求。
   • 额外考虑：还需要考虑风载、吊钩、索具的重量（例如5吨），所以总吊重为115吨。115吨仍然小于120吨，方案可行。
   • 安全余量：(120 - 115) / 120 ≈ 4.2% 的余量，属于高标准作业，但需极其谨慎，必须选择风速极低的天气进行。

结论：在此工况下，ZAT8000V863可以安全完成此次吊装任务。机手在操作时，必须通过力矩限制器实时监控，确保幅度不超过24米，重量不超过115吨。

---

案例二：化工厂大型反应塔吊装（典型工况：单主臂工况）

场景：在化工厂区内，需要将一个重180吨的反应塔吊装到20米高的基座上。现场空间相对开阔。

应用性能表的步骤：

1. 确定工况配置：

   • 安装高度不高，但重量很大。优先考虑单主臂工况，因为其起重能力最强，架设效率高。
   • 选择较短的臂长，例如主臂36米。
   • 根据现场地基情况，使用全伸支腿，并挂接最大配重（400吨）。

2. 查阅性能表：

   • 找到“36m主臂，全配重”的性能表。
   • 目标是找到能吊起180吨的最小工作幅度。从性能表的小幅度端开始查（例如10米、12米、14米...）。
   • 假设查到在14米幅度时，额定起重量为190吨。

3. 数据比对与决策：

   • 安全校验：180吨 < 190吨，符合要求。
   • 现场模拟：机手和指挥需要确认，从吊车停放到反应塔就位，整个过程中，反应塔与吊车回转中心之间的水平距离是否能始终控制在14米以上？如果过程中幅度可能缩小到12米，那更安全（12米幅度下的起重量可能高达230吨）。但如果现场有障碍物，导致幅度必须大于14米，比如需要16米，那么就要查16米幅度下的起重量（可能只有160吨），这样180吨就超载了，方案不可行
