好的，我们来详细探讨一下中联重科ZAT7000V863全地面起重机（以下简称ZAT7000V863）的起重性能表在不同典型工况下的应用案例。

首先，需要明确几个核心概念：

• 起重性能表：是起重机操作的根本依据，它以图表形式规定了在特定工况配置（如臂长、幅度、配重、支腿模式等）下，起重机能够安全起吊的最大重量。任何操作都绝对不能超过性能表的规定值。

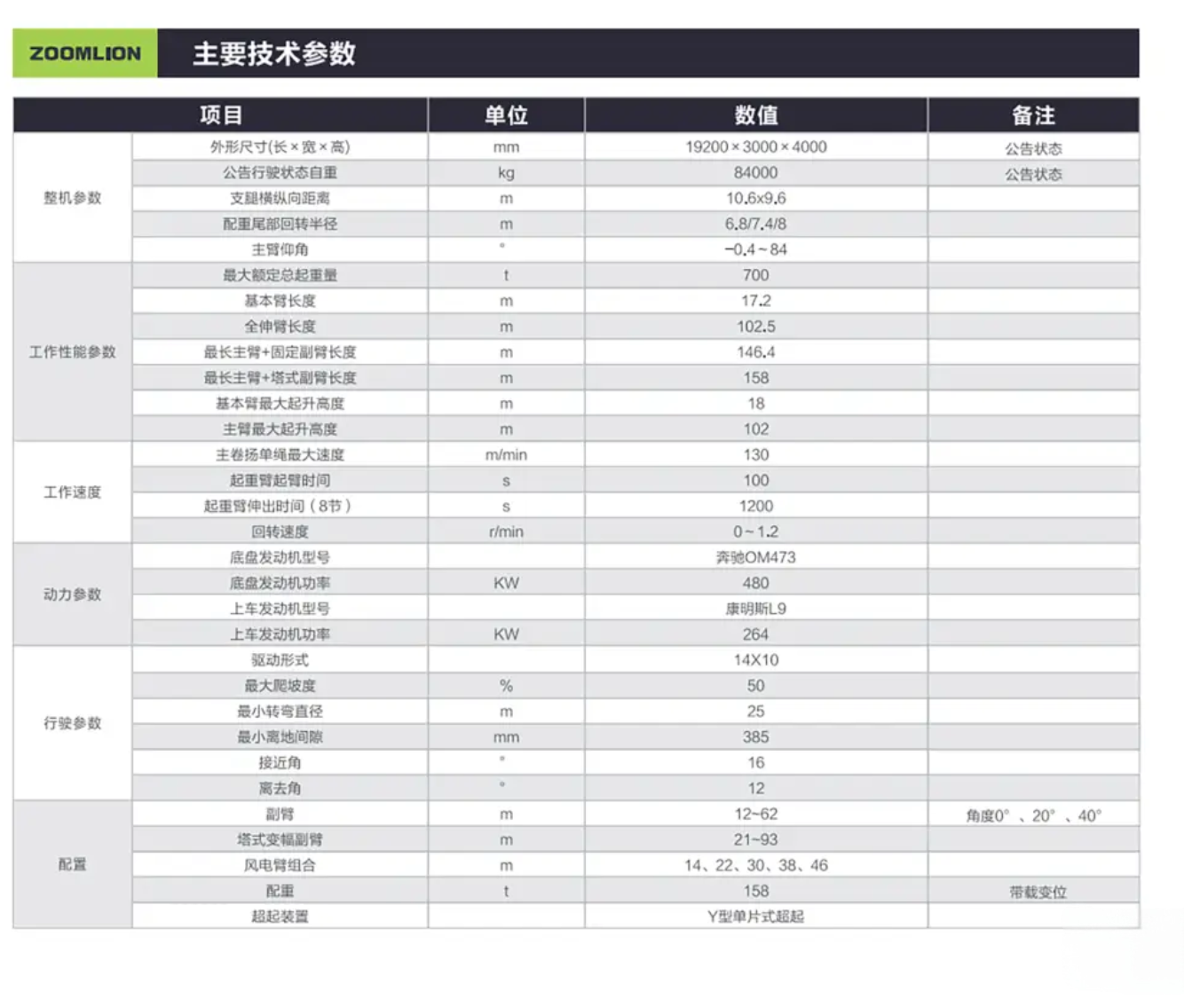

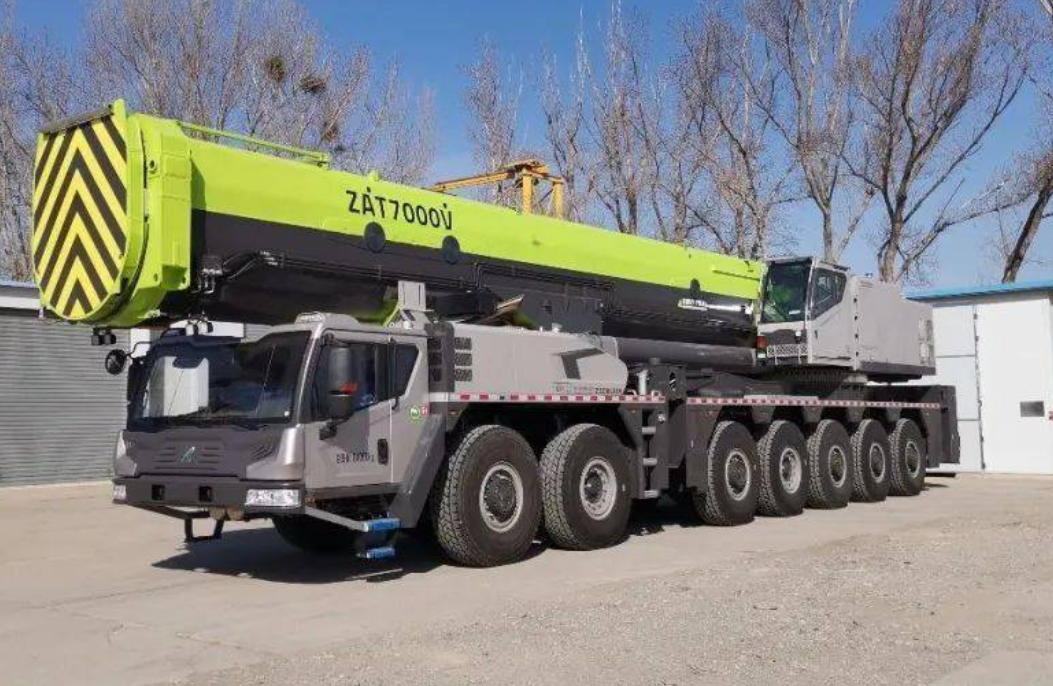

• ZAT7000V863：这是一款700吨级的全地面起重机，主臂最大长度可达92米，加上风电臂头最大长度可达150.5米，其性能表非常复杂，通常分为多个部分（如主臂工况、风电工况、带超起工况等）。

以下是几个典型的应用案例，展示如何根据具体任务查询和应用性能表。

---

案例一：大型石化项目中的塔器吊装（主臂工况）

场景描述： 在某石化园区，需要将一台重达180吨的反应器吊装到20米高的基座上。现场作业空间充足，地面坚实。设备就位时，起重机吊钩中心与回转中心的水平距离（即工作幅度）预计为12米。

应用步骤：

1. 确定工况配置：

   • 吊装模式：由于设备重量和高度都在主臂能力范围内，选择主臂工况。
   • 臂长组合：根据设备高度（20米）+ 吊索具高度（约5米）+ 安全余量，选择主臂长度36米或42米即可满足要求。通常选择更短的臂长以获得更好的起重性能。
   • 配重：ZAT7000V863可配置多种配重（如240t、300t等）。查询性能表，在36米臂长、12米幅度下，240吨配重可能已足够，但为了更安全的安全系数和稳定性，通常会选择300吨配重。

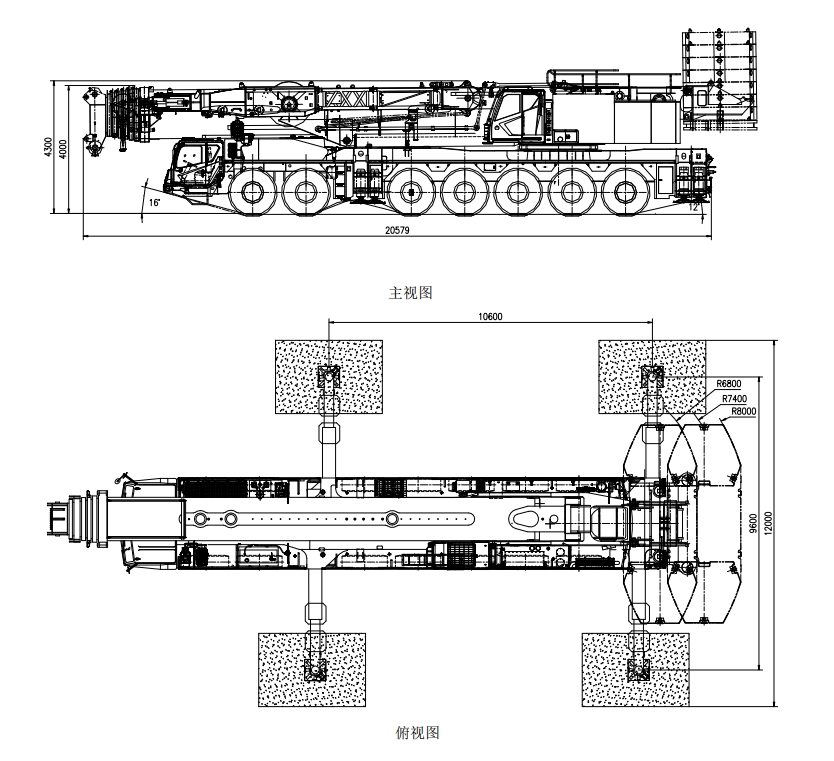

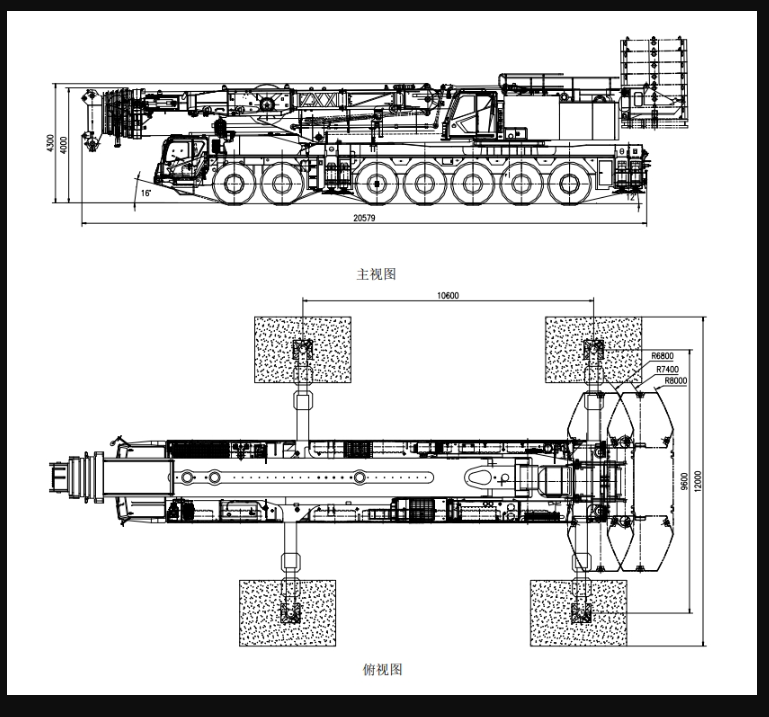

   • 支腿模式：使用全伸支腿（9.6m x 9.6m或更宽），以提供最大的稳定性。

2. 查询性能表：

   • 找到 “主臂工况 — 配重300t” 的性能表。
   • 在纵坐标找到臂长36米，横坐标找到幅度12米，两者的交点即为该工况下的额定起重量。假设查表结果为 220吨。

3. 安全校核与决策：

   • 设备重量（180吨）< 额定起重量（220吨），满足要求。
   • 计算负荷率：(180吨 / 220吨) × 100% ≈ 82%。这个负荷率在常规吊装（通常要求低于85%）的安全范围内，方案可行。
   • 注意事项：必须确保吊装总重量（设备+吊钩+索具）不超过180吨。操作时需缓慢起钩，密切观察幅度变化，确保实际幅度不小于12米。

---

案例二：风力发电机组吊装（风电臂工况）

场景描述： 在风电场，需要吊装一台风力发电机的机舱，重量为95吨，轮毂高度为120米。

应用步骤：

1. 确定工况配置：

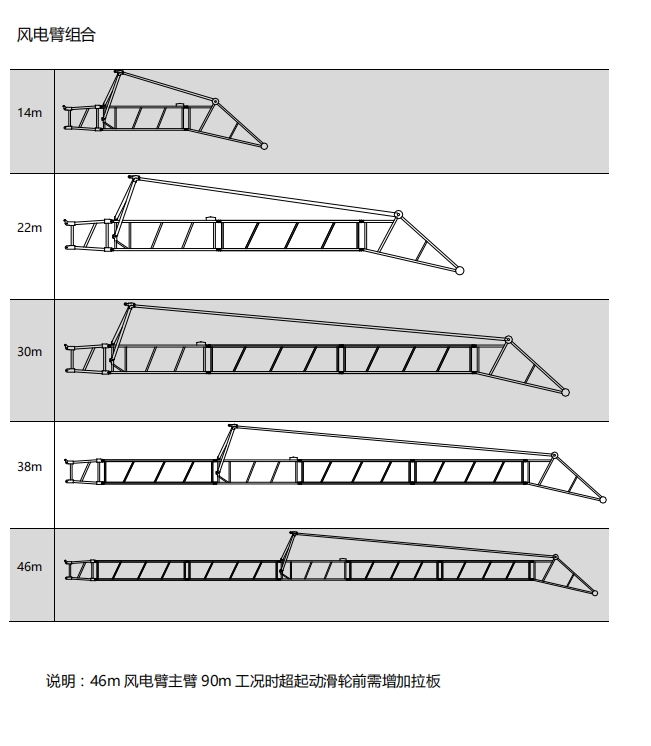

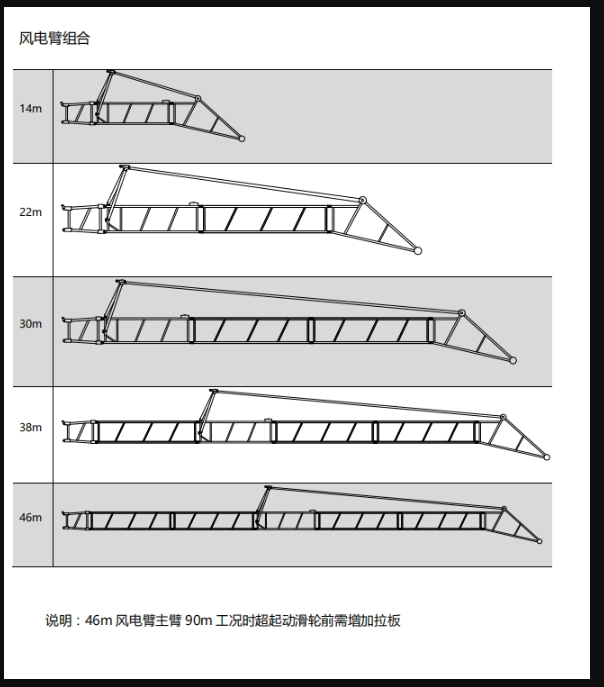

   • 吊装模式：高度远超主臂极限，必须使用风电工况（即主臂+风电臂头的组合）。
   • 臂长组合：根据轮毂高度120米，需要选择主臂+风电臂的总长度超过120米。例如，选择 “主臂60米 + 风电臂头” 的组合，总长度可能达到130米以上。
   • 配重与超起：这种超高工况下，必须使用超起装置（一种增加后方平衡力的系统）。ZAT7000V863通常配置300吨配重 + 250吨或300吨超起配重。
   • 超起半径：性能表会规定超起配重臂的伸展半径（如18米、22米等），半径越大，起重性能通常越好，但需现场空间允许。

2. 查询性能表：

   • 找到 “风电工况 — 配重300t + 超起配重250t — 超起半径XX米” 的性能表。
   • 在纵坐标找到总臂长130米，横坐标找到幅度（此时指吊钩到回转中心的水平距离，可能预计为14-16米）。假设在16米幅度下，查表得到额定起重量为 105吨。

3
