中联ZAT6500H763汽车吊性能参数吊臂计算吊车工况表

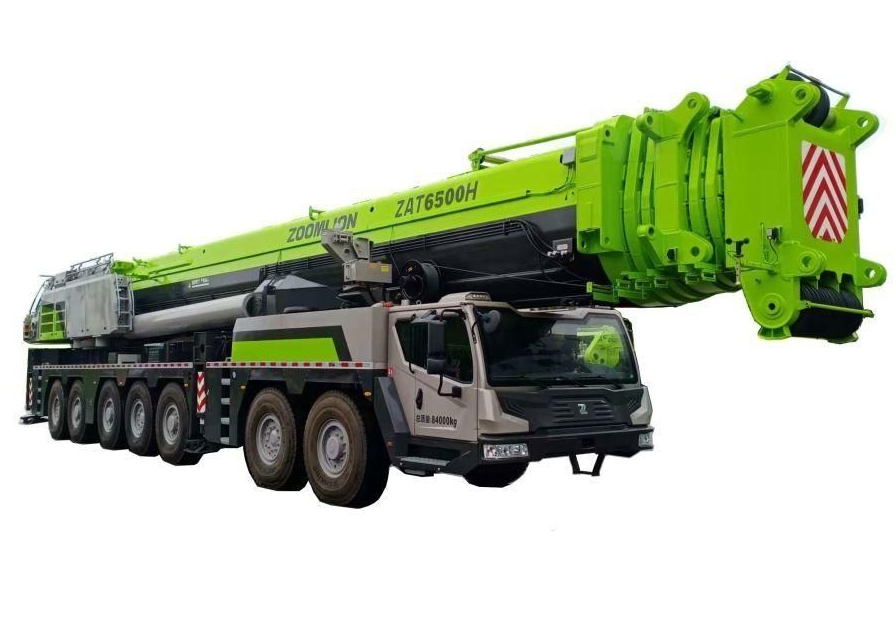

好的，中联重科 ZAT6500H763 是一款 650 吨级的全地面起重机，其起重性能表是现场吊装作业的“圣经”。精通其应用是确保吊装安全、高效的关键。

下面我将通过几个典型的工况案例，详细说明如何应用 ZAT6500H763 的起重性能表。

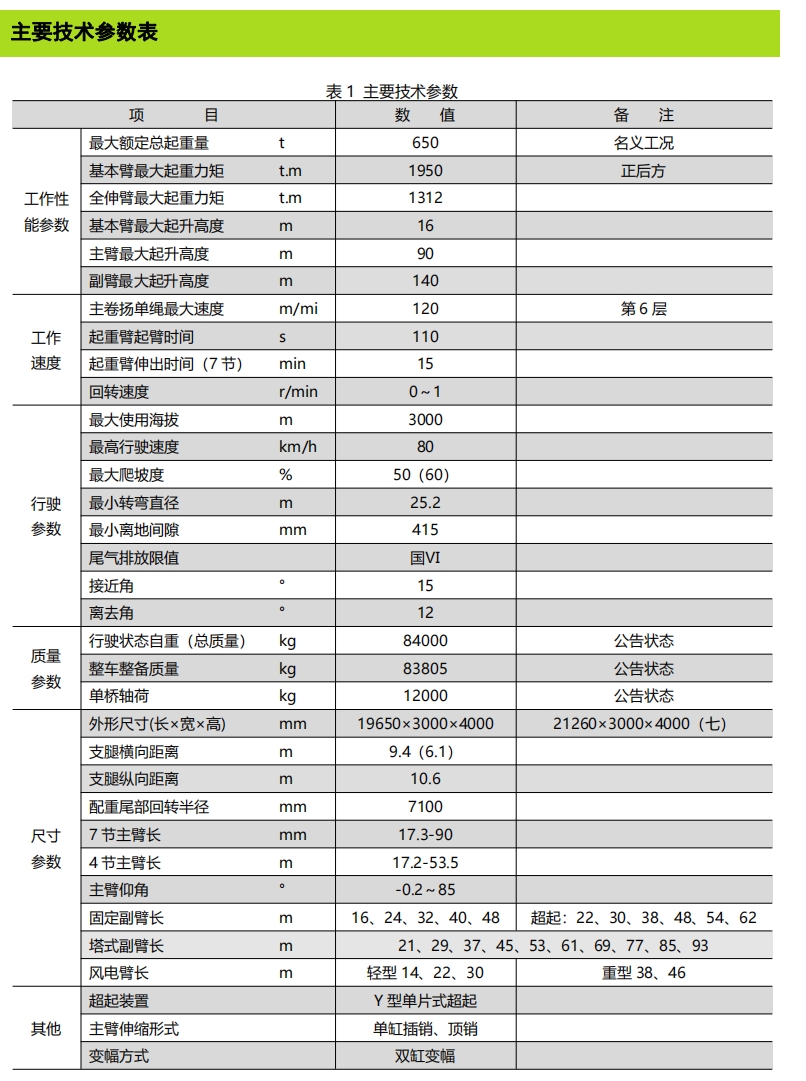

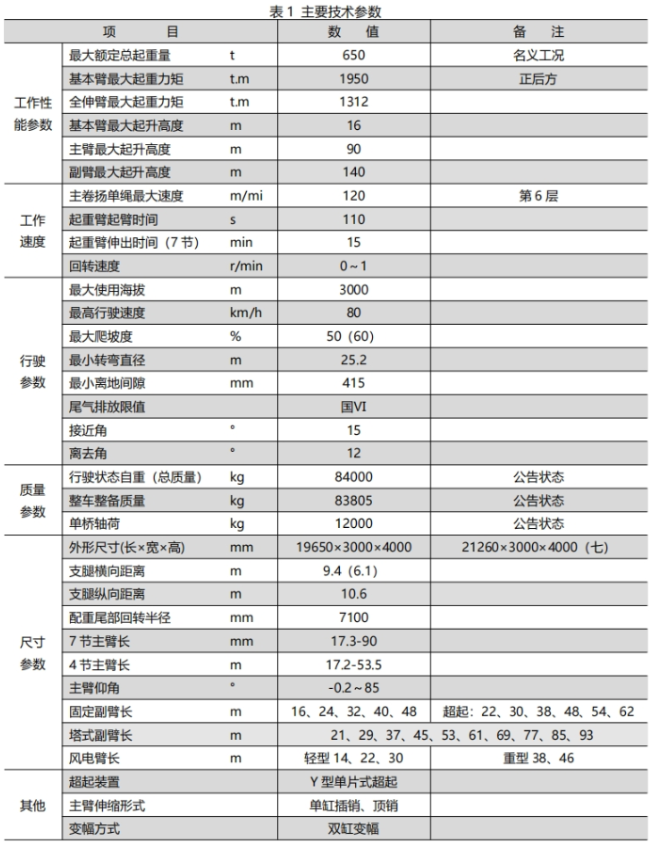

核心前提：理解性能表的关键要素

在分析案例前，必须先理解性能表的几个核心参数：

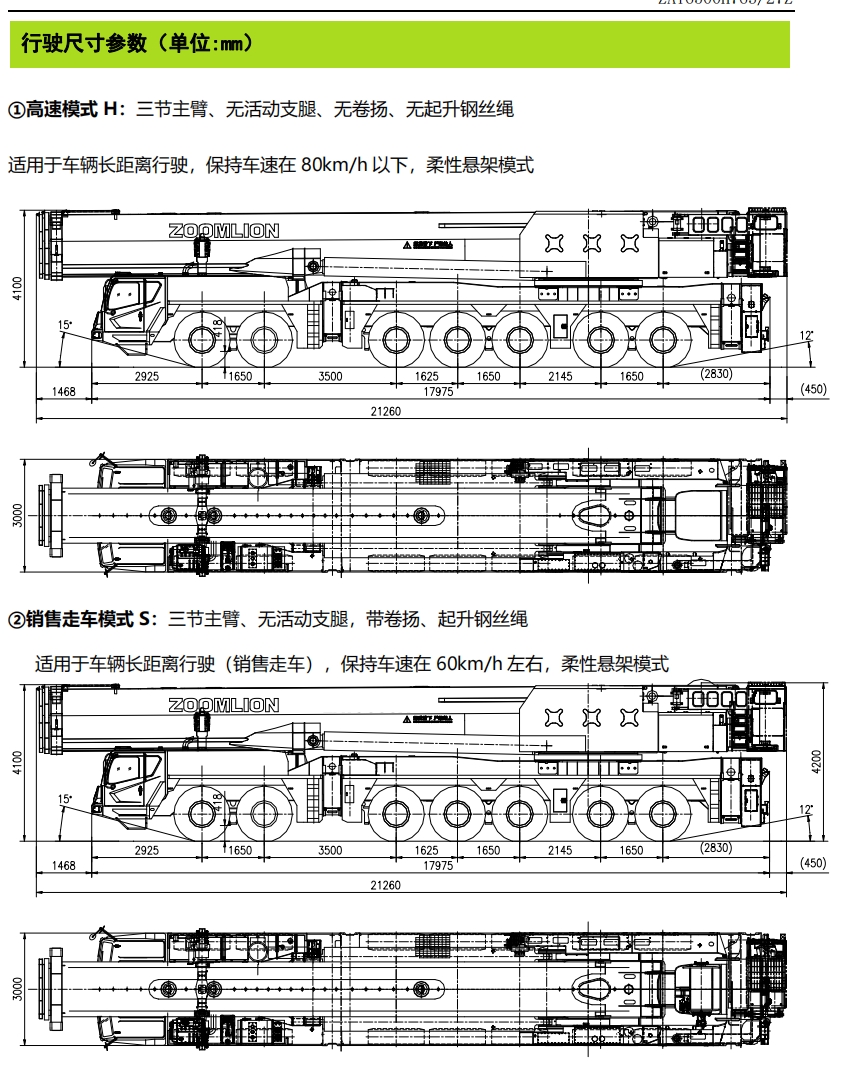

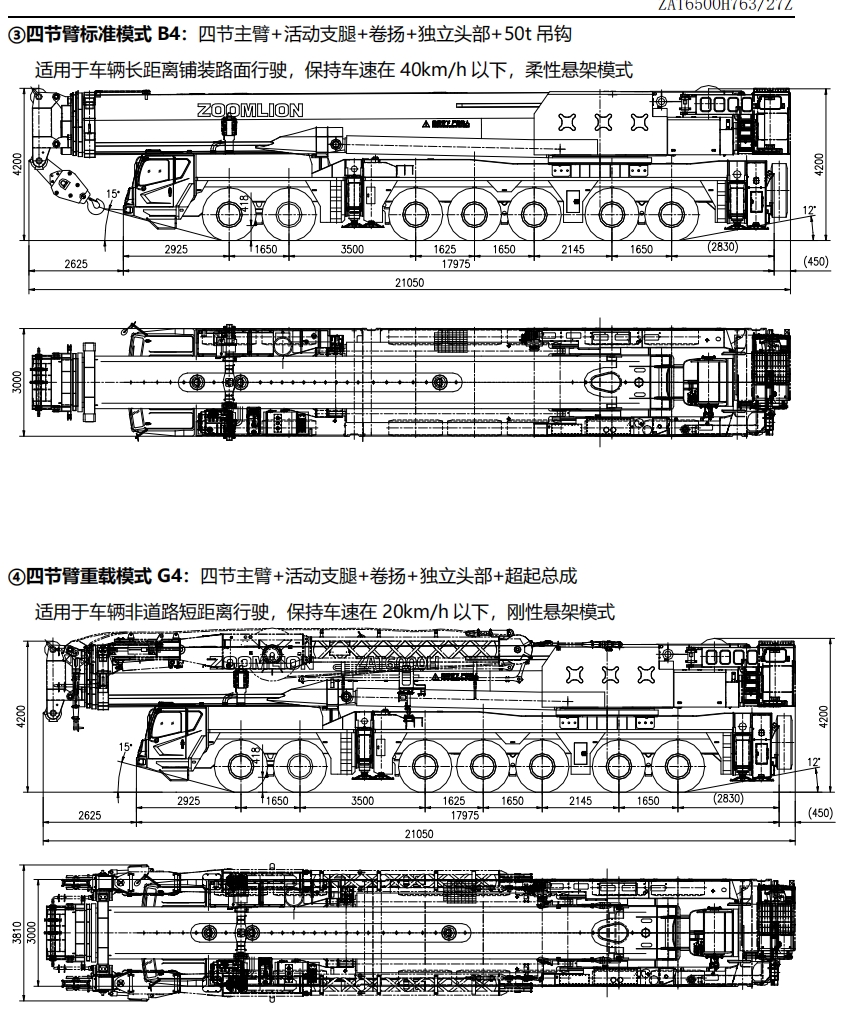

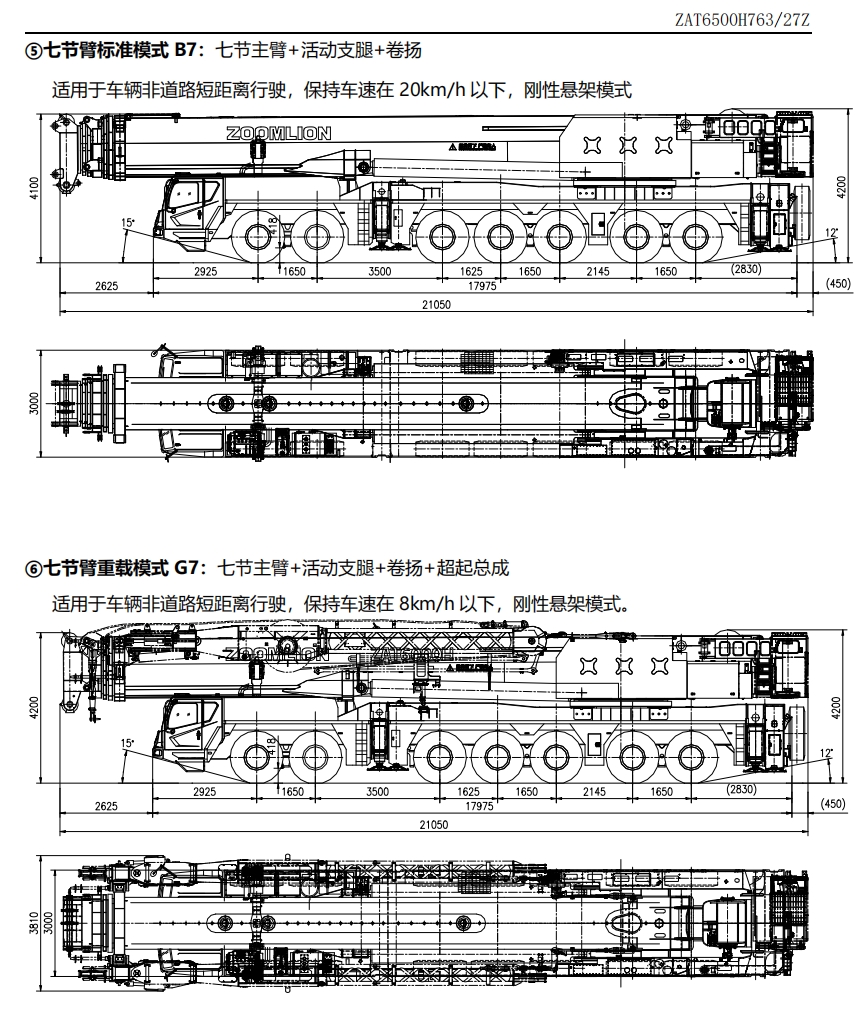

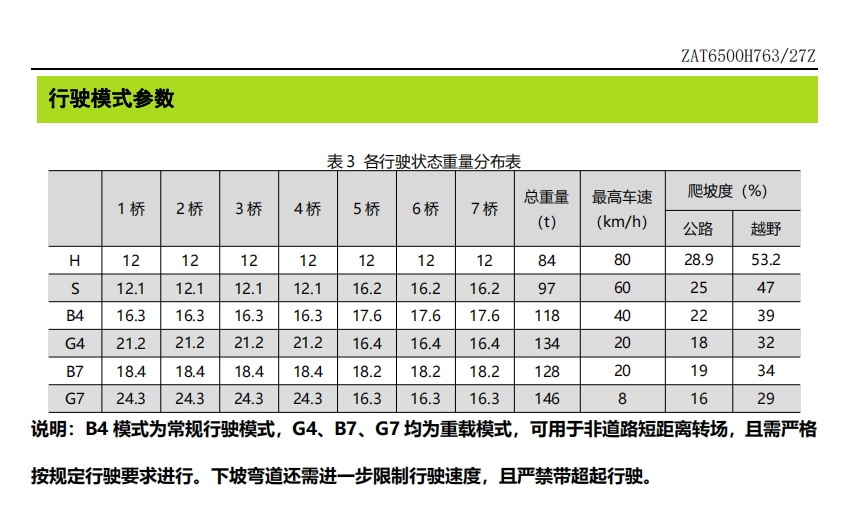

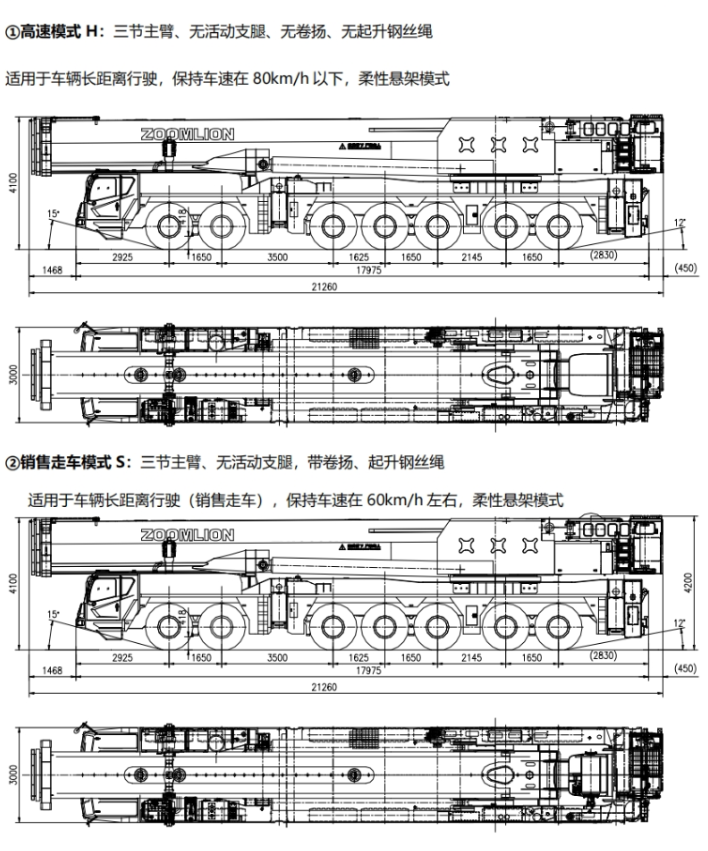

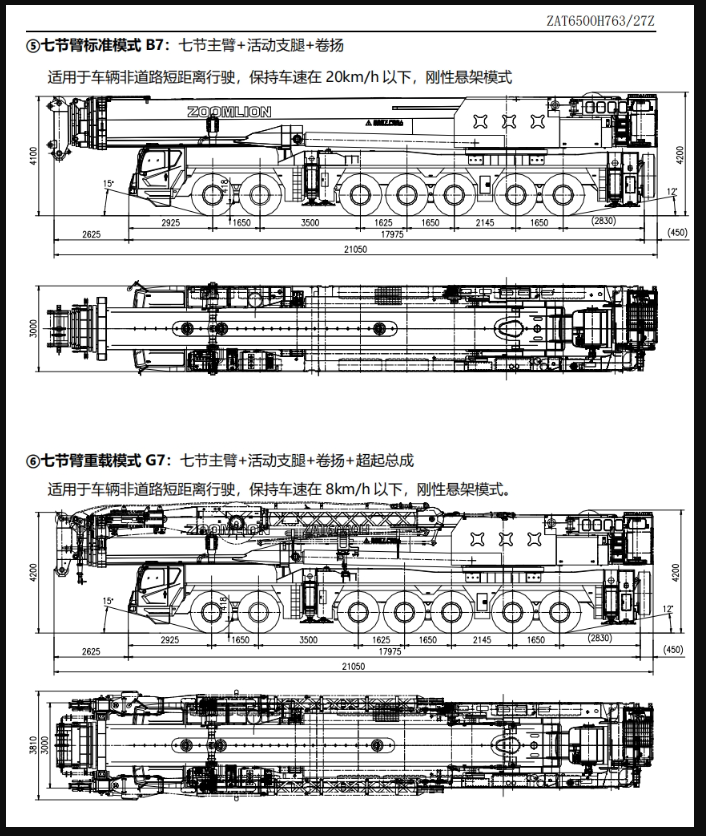

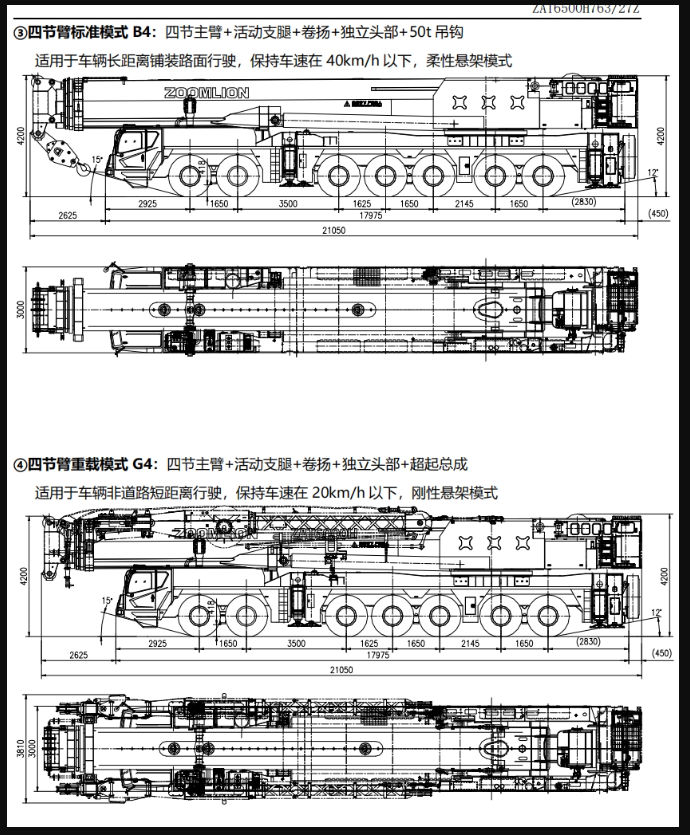

1. 工况配置： 这是性能表的基础，包括：

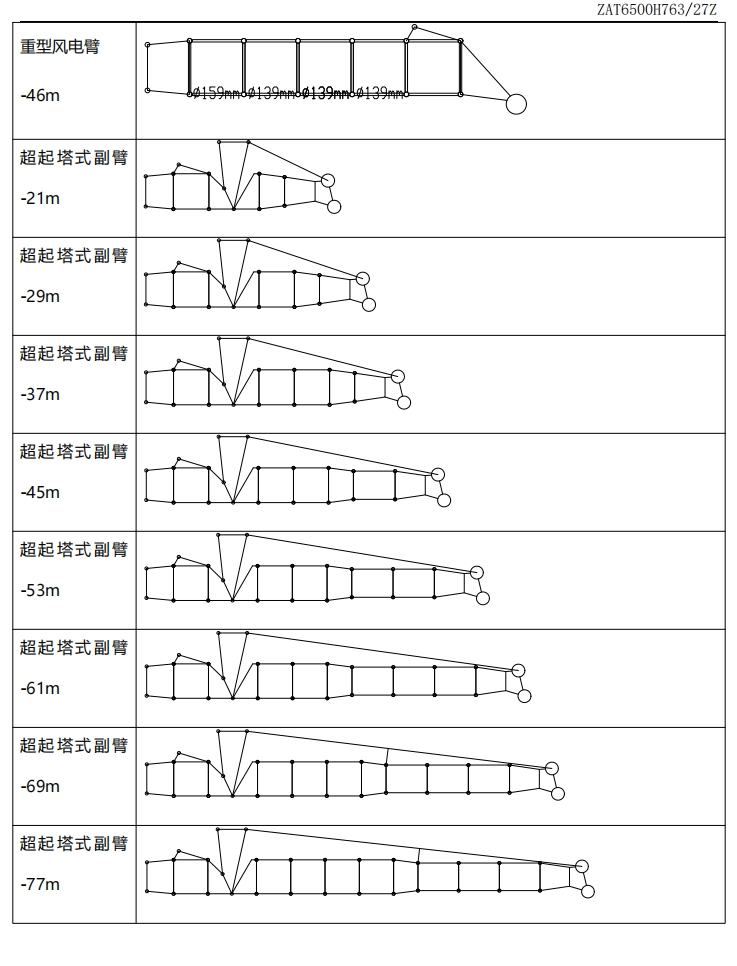

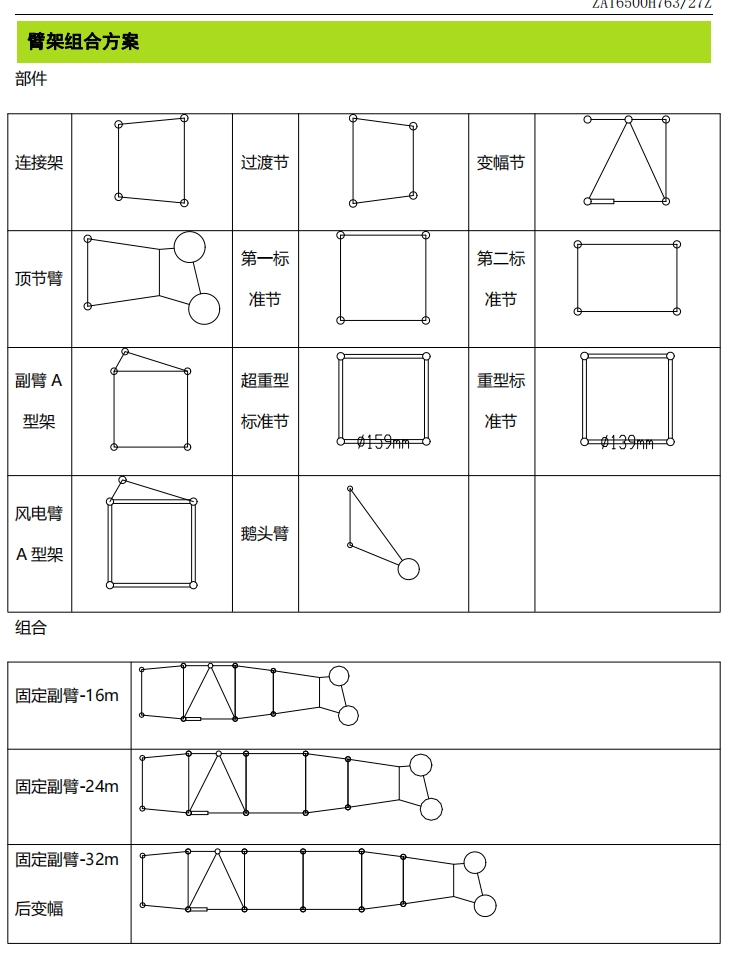

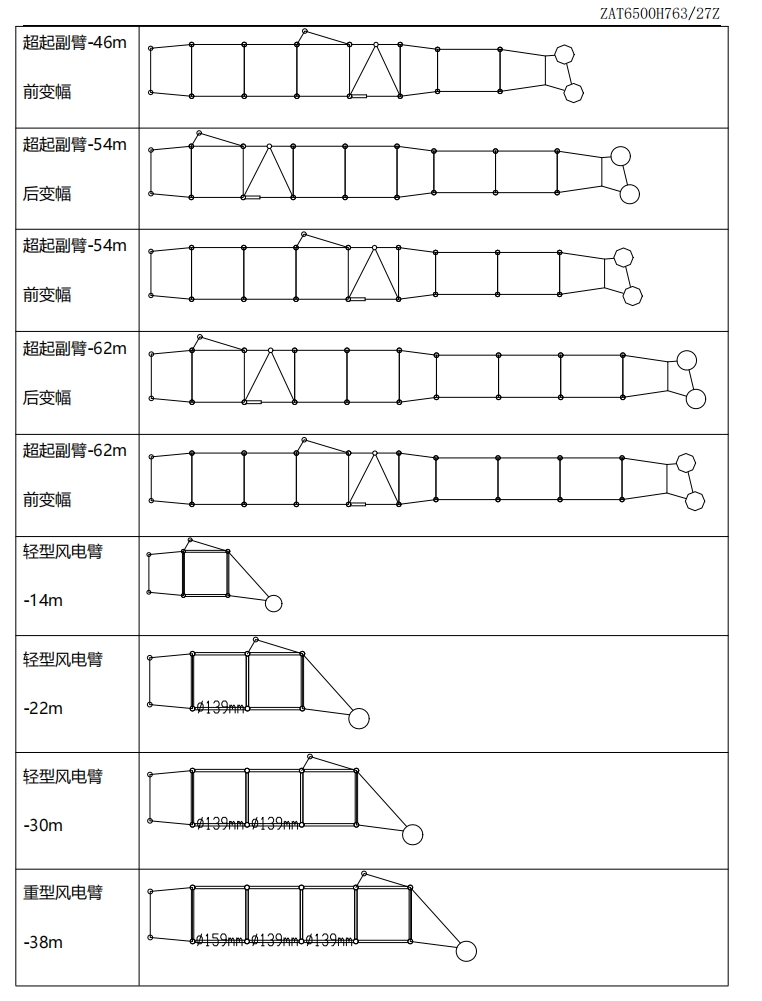

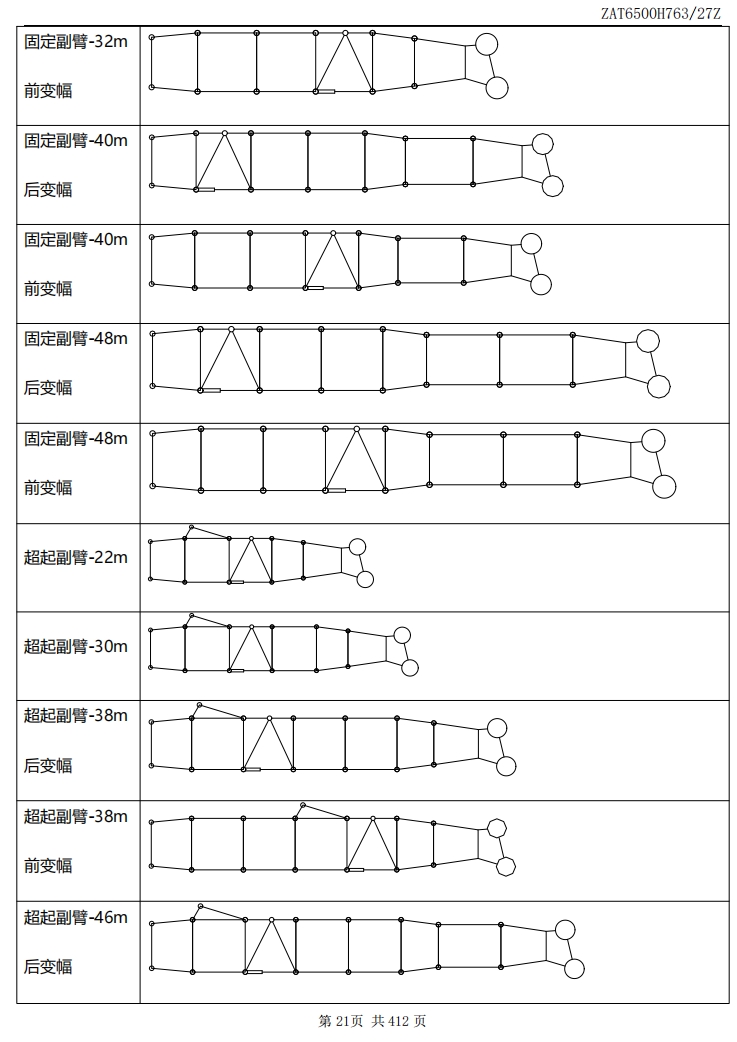

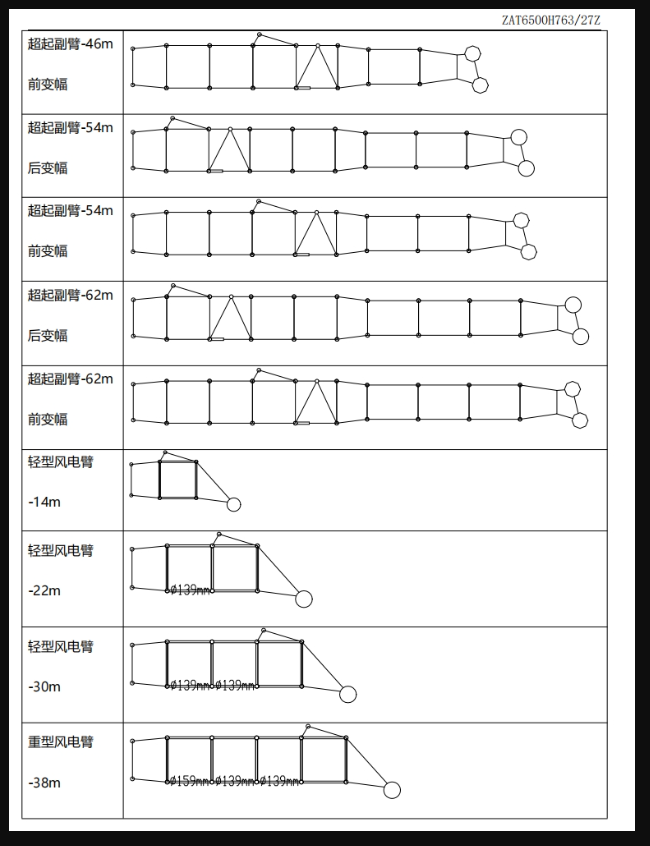

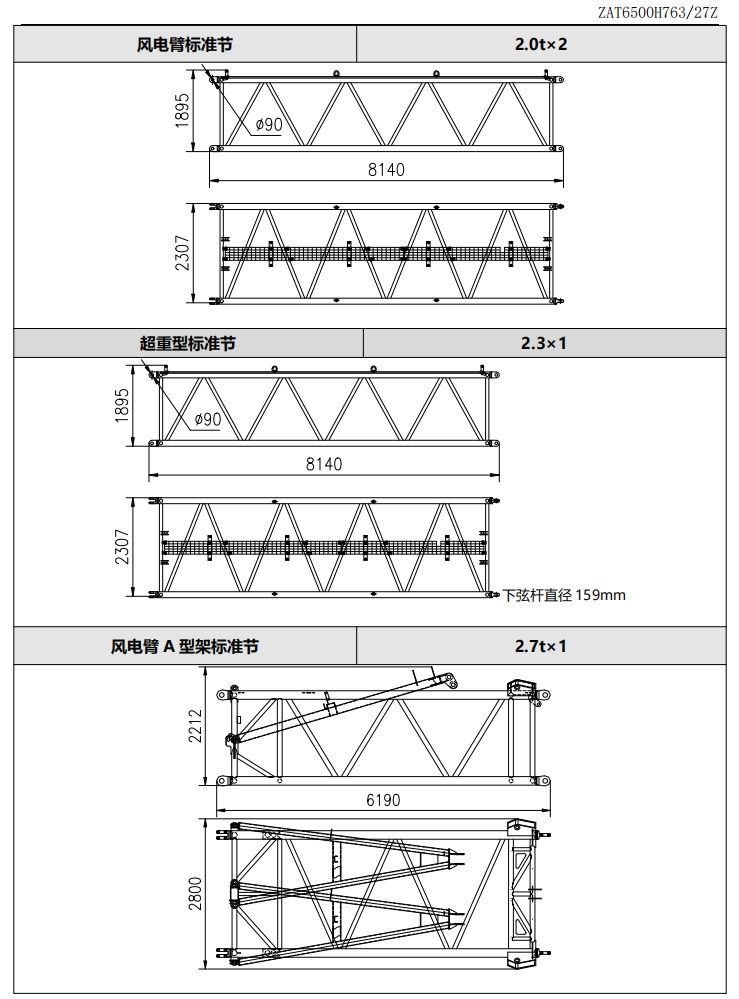

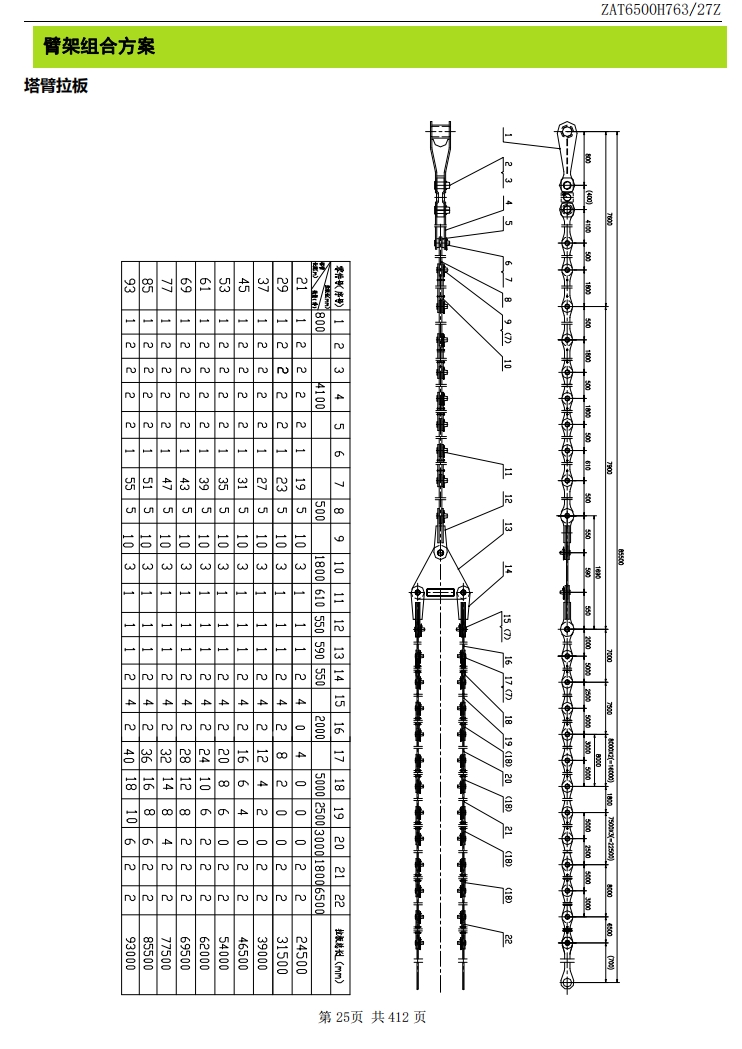

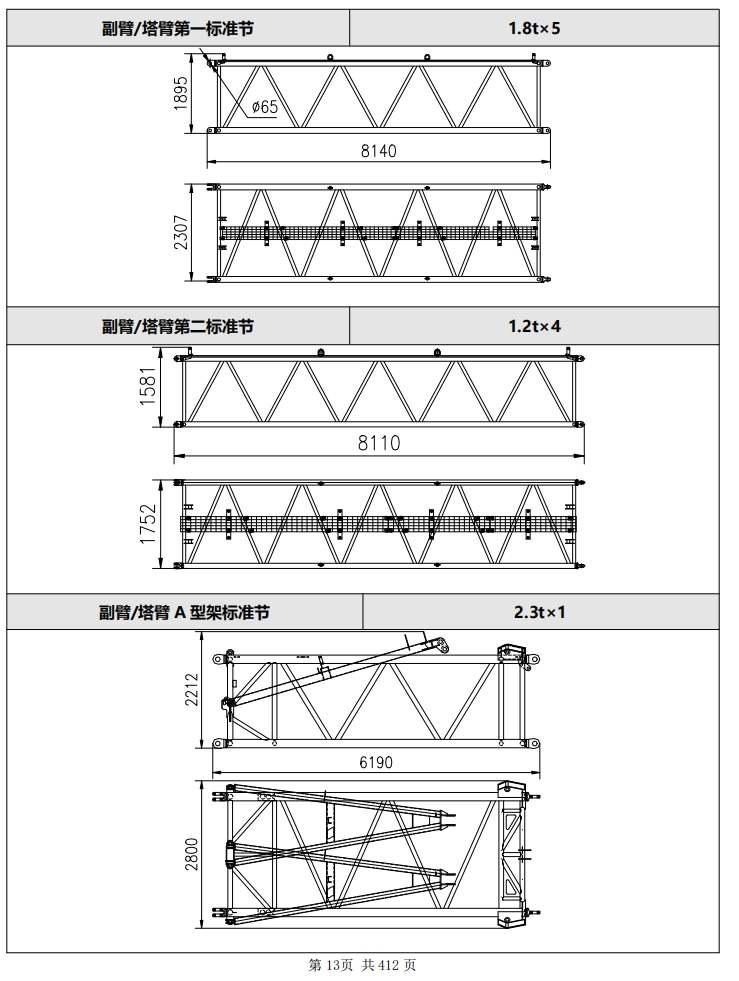

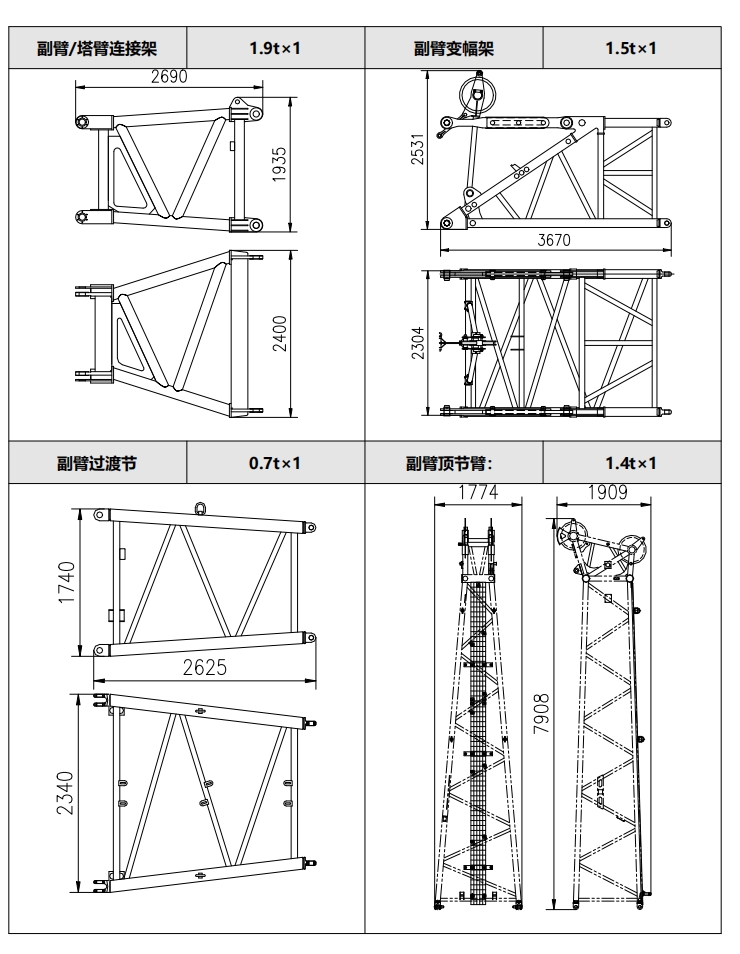

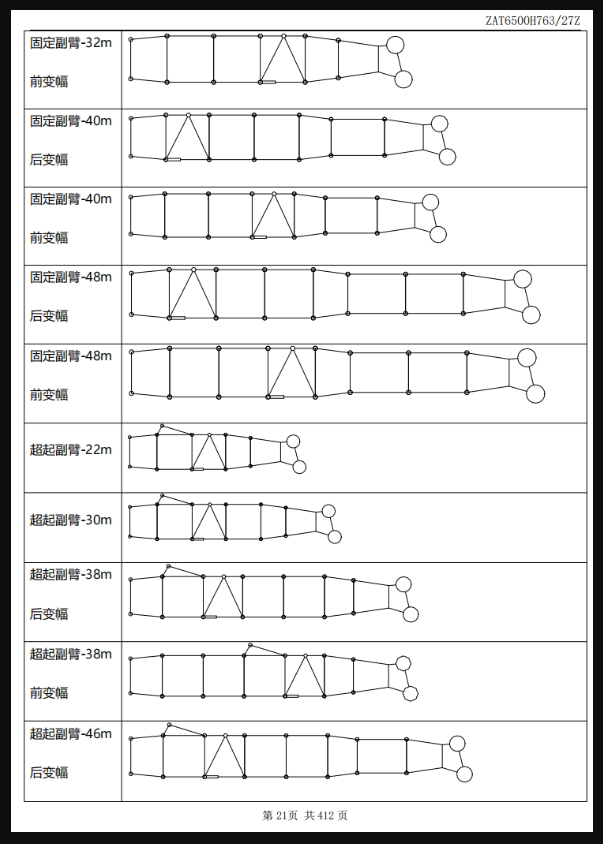

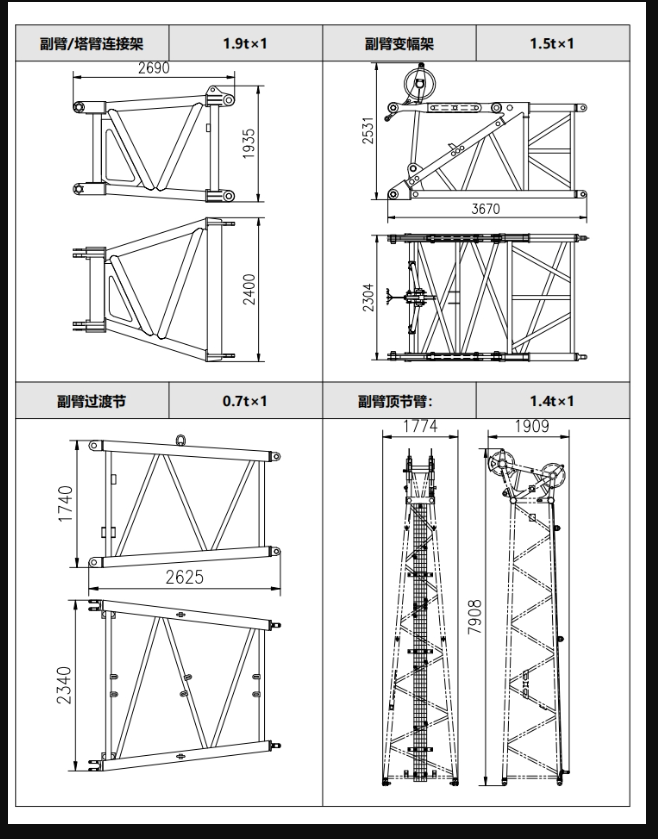

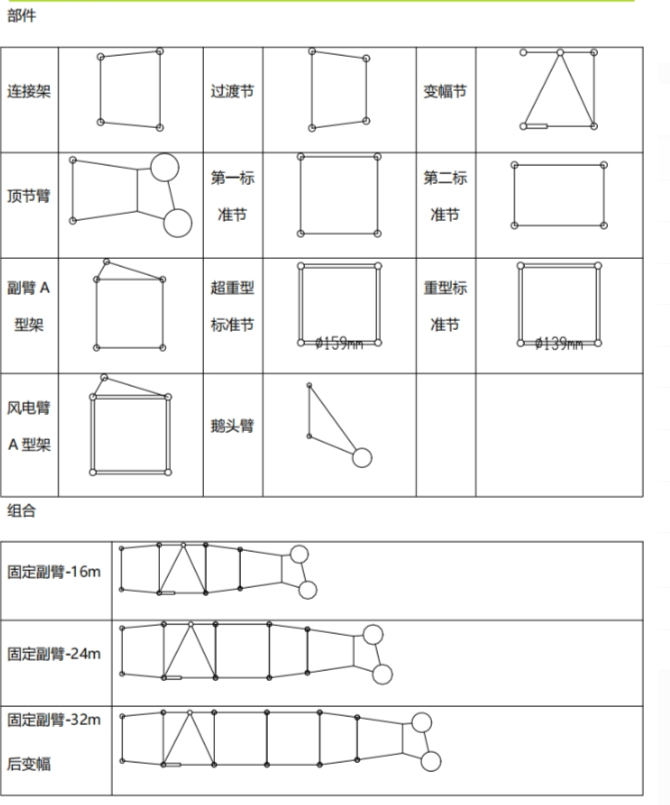

   • 主臂工况： 主臂长度、是否带副臂（如 LJDB 变幅副臂）、是否带超起（如塔式工况）。

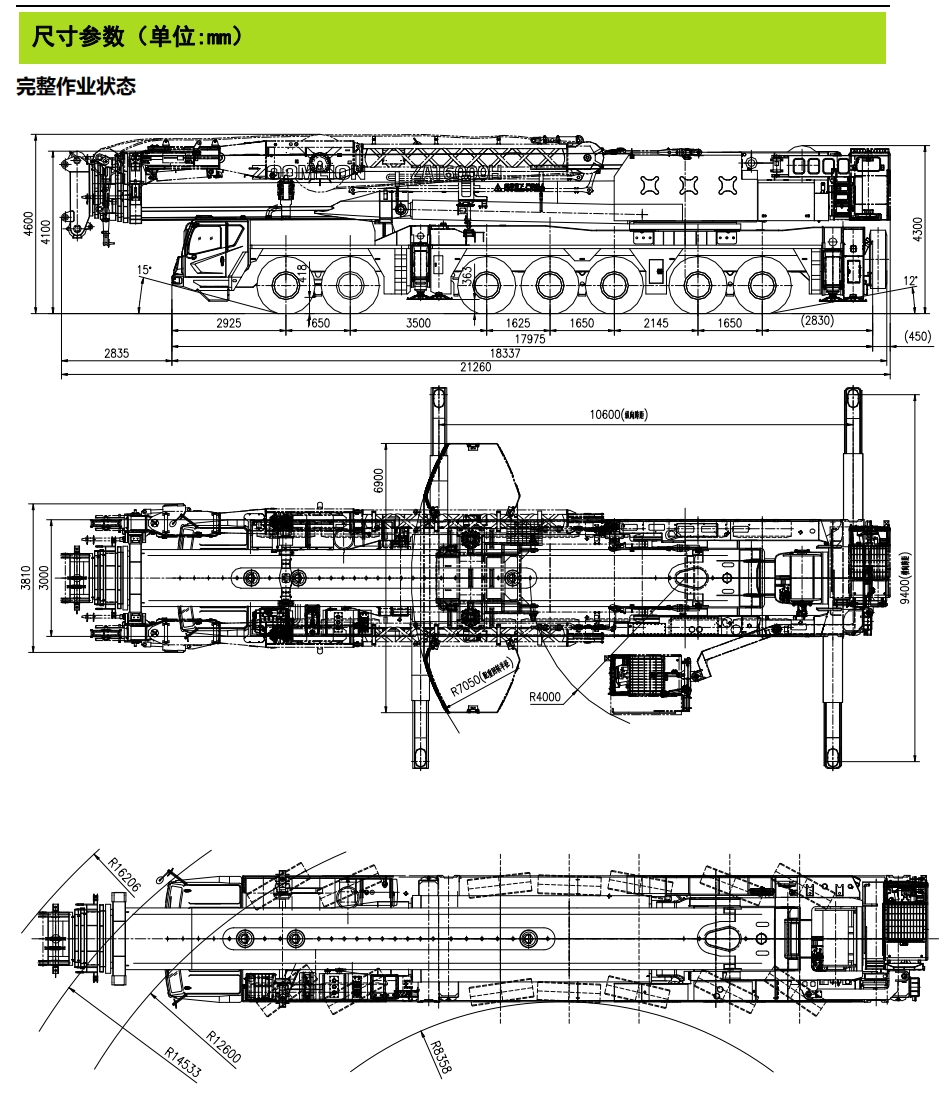

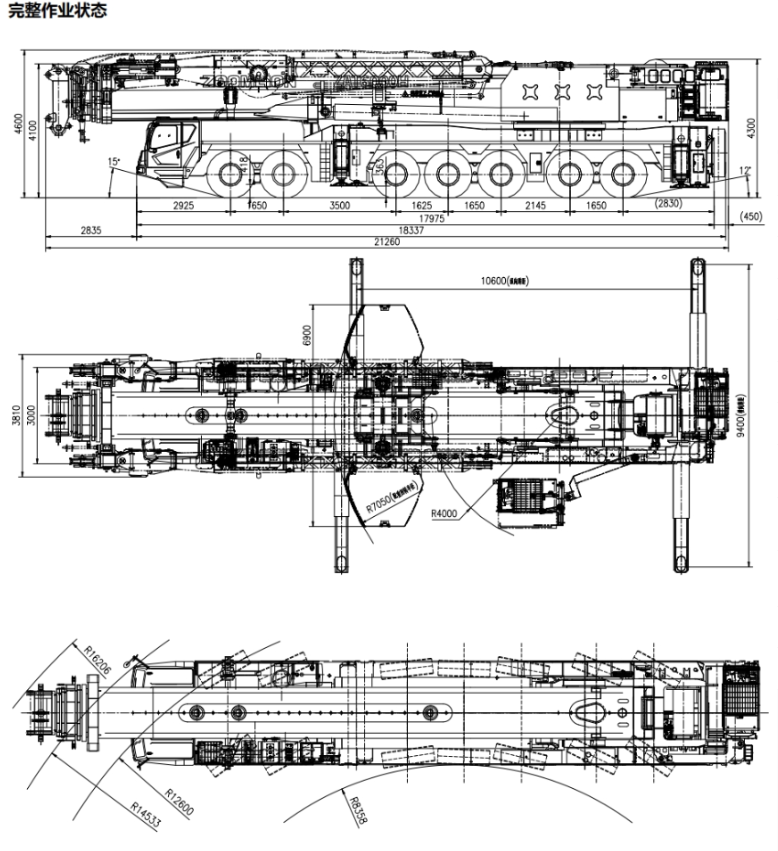

   • 支腿模式： 全支腿或半支腿，决定了起重机的稳定基础。
   • 配重： 车上配重 + 车下配重的总重量。
2. 作业半径： 吊臂回转中心到吊钩垂直线的水平距离。这是查表的第一关键参数。
3. 额定起重量： 在特定工况、半径下，允许起吊的最大重量。这个重量已经包含了吊钩、索具的重量。
4. 臂长： 主臂伸出的长度。通常，在相同半径下，臂长越长，起重量越小。
5. 角度/高度限制： 性能表通常会注明某些工况下的最大起升高度或对臂架角度的限制。

应用案例详解

案例一：风电设备吊装（典型的大吨位、大半径作业）

• 场景描述： 需要安装一台风力发电机组，机舱重量为 110 吨，轮毂高度为 100 米。现场有足够空间展开全支腿。

• 吊装目标： 将机舱安全吊装至 100 米高的塔筒顶部。

• 应用性能表的步骤：

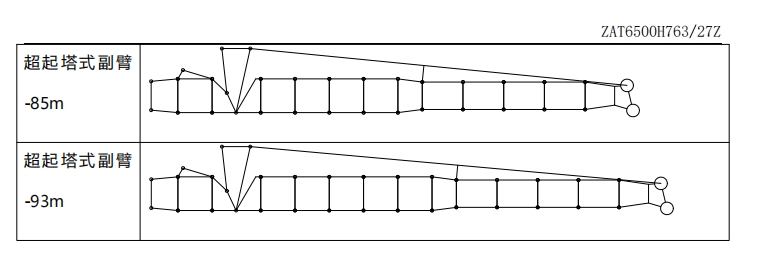

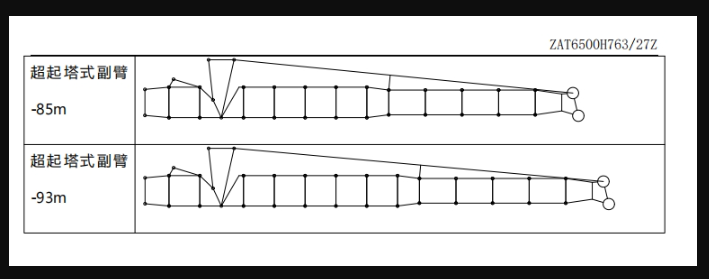

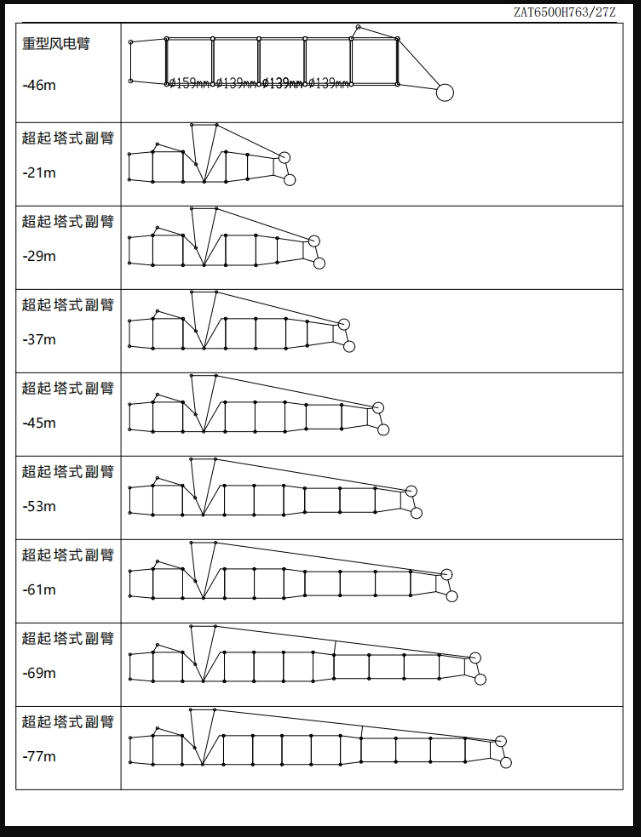

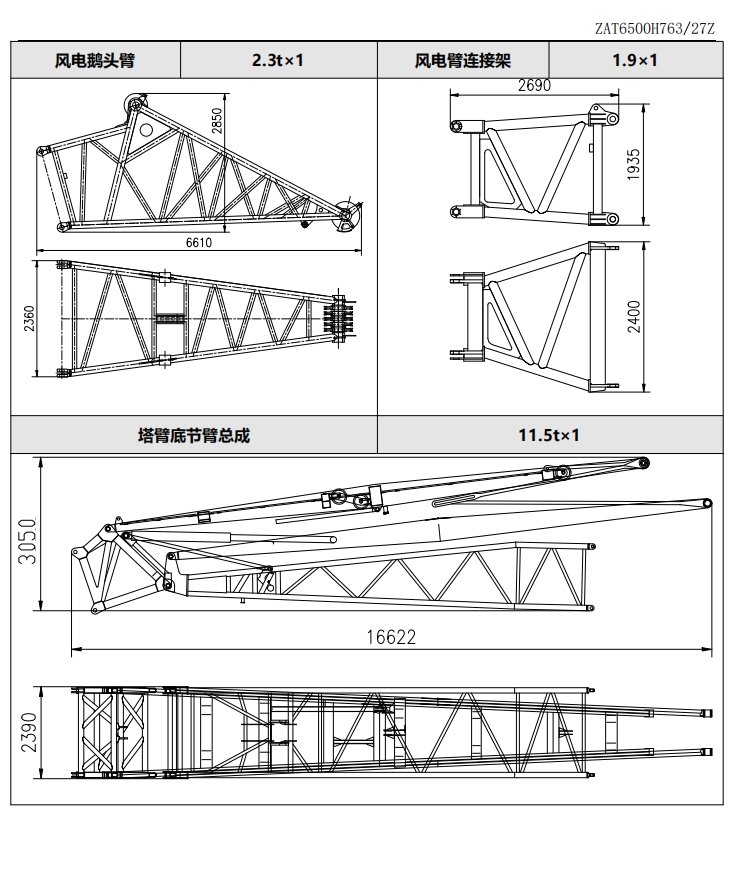

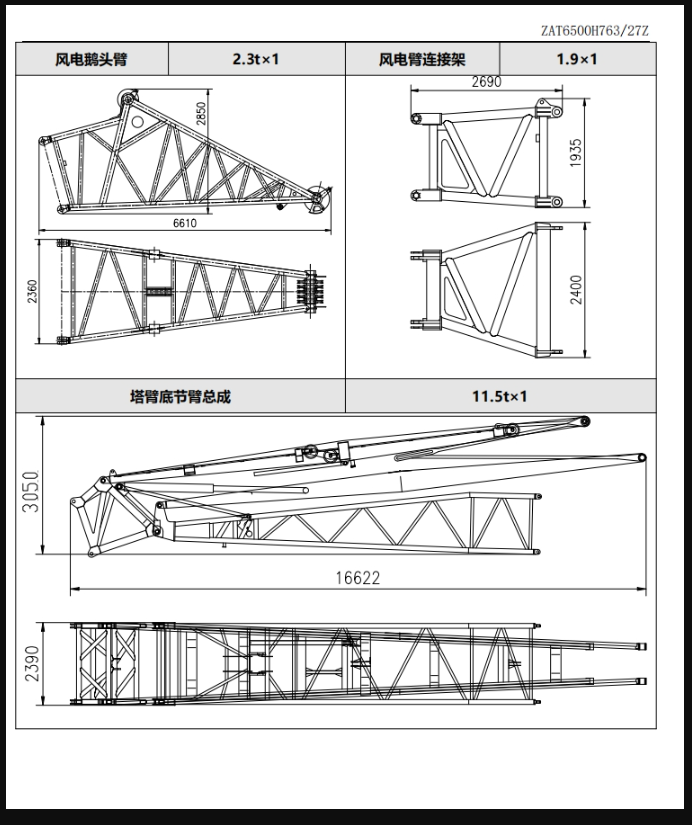

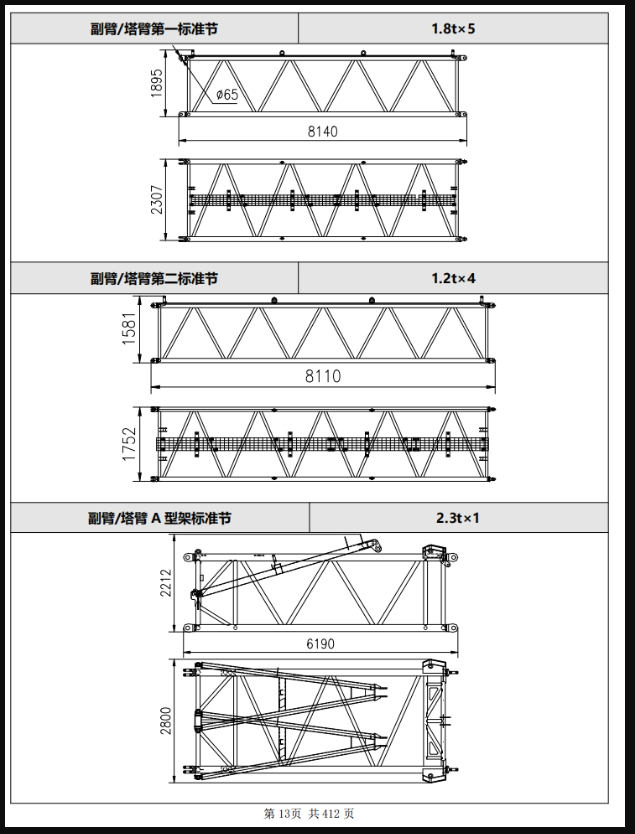

  1. 确定工况： 由于高度要求高，单靠主臂无法满足，必须使用 “主臂+塔式副臂” 工况。假设我们选择 主臂60米 + 塔式副臂54米 的工况。
  2. 估算作业半径：
     • 塔筒高度100米，吊装时机舱需略高于此高度。
     • 根据吊臂组合的几何尺寸，估算出在达到约105米高度时，对应的作业半径大约为 24米。
  3. 查询性能表：
     • 找到 “主臂60m + 塔式副臂54m” 对应的性能表分页。
     • 在左侧“半径”列中找到 24米。
     • 水平向右查看该行对应的“额定起重量”。假设在24米半径下，额定起重量为 125吨。
  4. 安全校核：
     • 吊物重量： 机舱 110 吨。
     • 吊具重量： 专用吊梁、索具等约 5 吨。
     • 总吊重： 110 + 5 = 115 吨。
     • 比较： 总吊重 (115t) < 额定起重量 (125t)。满足要求，但有 10 吨的余量。
  5. 关键检查：
     • 风速： 高空作业风速必须严格控制在性能表允许范围内（通常≤ 8.3m/s）。
     • 地基处理： 确保支腿下方的地基坚实平整，能承受巨大的接地比压。
     • 旁弯检查： 超长臂架工况下，需实时监控臂头的旁弯值，确保在安全范围内。

案例二：化工厂反应塔吊装（重量集中，空间受限）

• 场景描述： 在化工厂密集的设备区安装一台重 85 吨的反应塔。周围有管廊和设备，起重机站位受限，需要较大的作业半径。

• 吊装目标： 将反应塔吊起并穿过管廊，安装到基础上。

• 应用性能表的步骤：

  1. 确定工况： 重量和高度都不算极端，但半径要求大。优先考虑使用 “主臂” 工况，因为其架设速度快，效率高。假设使用 全伸主臂 84 米 工况，全支腿。
  2. 确定最不利半径： 由于设备密集，吊装过程中，吊臂需要抬升并回转，过程中会出现一个 最大作业半径。假设这个最大半径为 32米。 3
