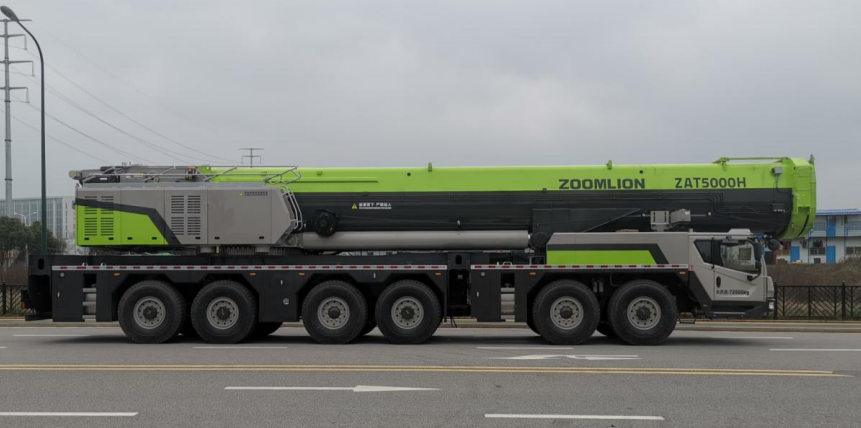

好的，中联重科 ZAT5000H763 是一款 500 吨级的全地面起重机，其起重性能非常复杂，需要严格依据《起重性能表》并结合具体工况来操作。性能表的应用核心在于确定主臂工况、配重、支腿模式、臂长和幅度，然后交叉查询对应的额定起重量。

下面我将通过几个典型的应用案例，详细说明如何在实际吊装作业中应用 ZAT5000H763 的起重性能表。

案例一：风电塔筒安装（主臂工况 + 超起工况）

场景描述： 需要将一段重 90 吨的风电塔筒吊装至 90 米的高度。现场作业空间充足，地面坚实。

应用步骤：

1. 确定工况和配置：

   • 吊装物重量： 90 吨（包括吊钩、索具等所有附加重量）。
   • 所需高度： 90 米。考虑到吊钩和索具的长度，主臂长度需要远高于 90 米。
   • 工况选择： 单纯主臂无法达到如此高度和起重能力，必须使用 “主臂 + 超起” 工况。这是风电吊装的标准配置。
   • 配置确认： 查询性能表，确定需要使用：
     • 主臂长度： 可能需要组合到 84 米或更长的臂长。
     • 超起装置： 安装超起桅杆和超起配重。ZAT5000H763 的最大超起配重可能达到 200 吨以上，具体配置根据性能表选择。
     • 支腿模式： 使用全伸支腿，提供最稳定的支撑基础。

2. 查询性能表：

   • 找到 “主臂+超起工况” 的性能表分页。
   • 在左侧“臂长”列中找到计划使用的臂长，例如 84 米。
   • 在顶部“幅度”行中，根据吊车中心到塔筒安装位置的水平距离，确定所需幅度。假设幅度为 16 米。
   • 交叉查询：在 84 米臂长、16 米幅度的交汇点，查看额定起重量。假设性能表显示为 108 吨。

3. 安全校核与决策：

   • 比较： 额定起重量（108 吨） > 吊装总重量（90 吨）。
   • 安全余量： (108 - 90) / 108 ≈ 16.7%。这个余量在合理范围内，但需考虑风速等动态因素。
   • 决策： 此配置（84 米主臂 + 超起，16 米幅度）在理论上是可行的。但实际操作前，必须使用吊车电脑进行模拟，并确保配重、超起半径等严格按照性能表要求设置。

案例二：化工厂反应器吊装（重型主臂工况）

场景描述： 在化工厂设备检修区，需要更换一个重 120 吨的反应器。作业半径小，但起升高度要求不高，只有 30 米。现场空间受限。

应用步骤：

1. 确定工况和配置：

   • 吊装物重量： 120 吨。
   • 所需高度： 30 米。
   • 作业半径： 较小，假设为 10 米。
   • 工况选择： 由于高度要求低但重量大，优先考虑使用 “重型主臂” 或标准主臂工况，无需超起以节省准备时间。
   • 配置确认：
     • 主臂长度： 选择能满足高度要求的最短臂长，例如 36 米（短臂提供更大的起重能力）。

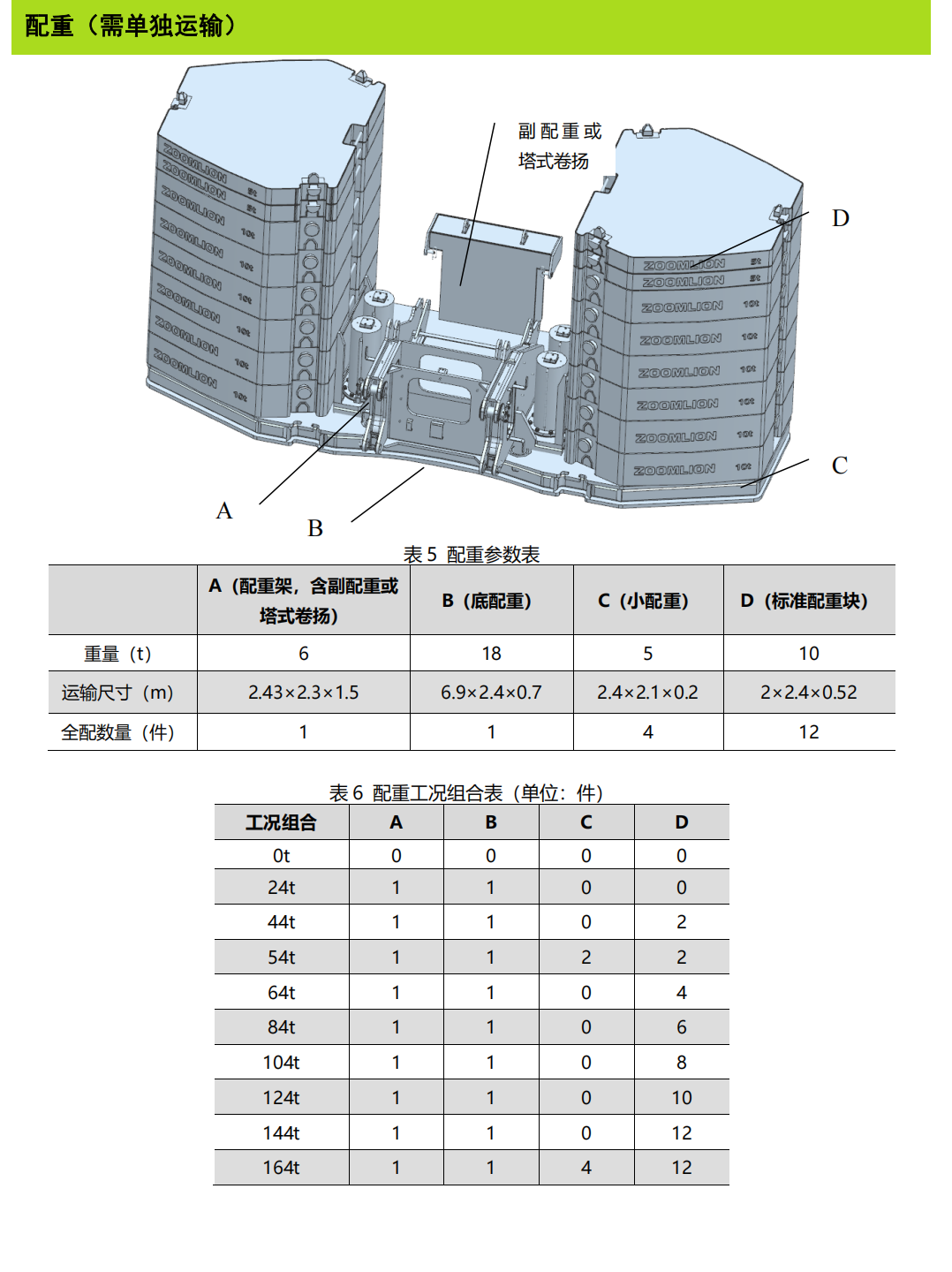

     • 配重： 使用最大可能的活动配重，以提升近距离起重性能。
     • 支腿模式： 全伸支腿。

2. 查询性能表：

   • 找到 “主臂工况” 的性能表分页。
   • 查找臂长 36 米。
   • 查找幅度 10 米。
   • 交叉查询额定起重量。假设性能表显示为 145 吨。

3. 安全校核与决策：

   • 比较： 额定起重量（145 吨） > 吊装总重量（120 吨）。
   • 安全余量： (145 - 120) / 145 ≈ 17.2%。余量充足。
