好的，中联重科 ZAT4000V663.7 是一款非常先进的 400 吨级全地面起重机，其起重性能表是驾驶员和安全员在现场作业的“圣经”。正确应用性能表是确保吊装安全、高效的核心。

下面我将通过几个典型的工况应用案例，详细说明如何查阅和应用 ZAT4000V663.7 的起重性能表。

首先，理解性能表的关键要素

在查看具体案例前，必须明白性能表上的几个核心参数：

1. 工况：ZAT4000V663.7 有多种工况组合，最常见的是：

   • 主臂工况：使用基本臂和中间节臂，不伸副臂。

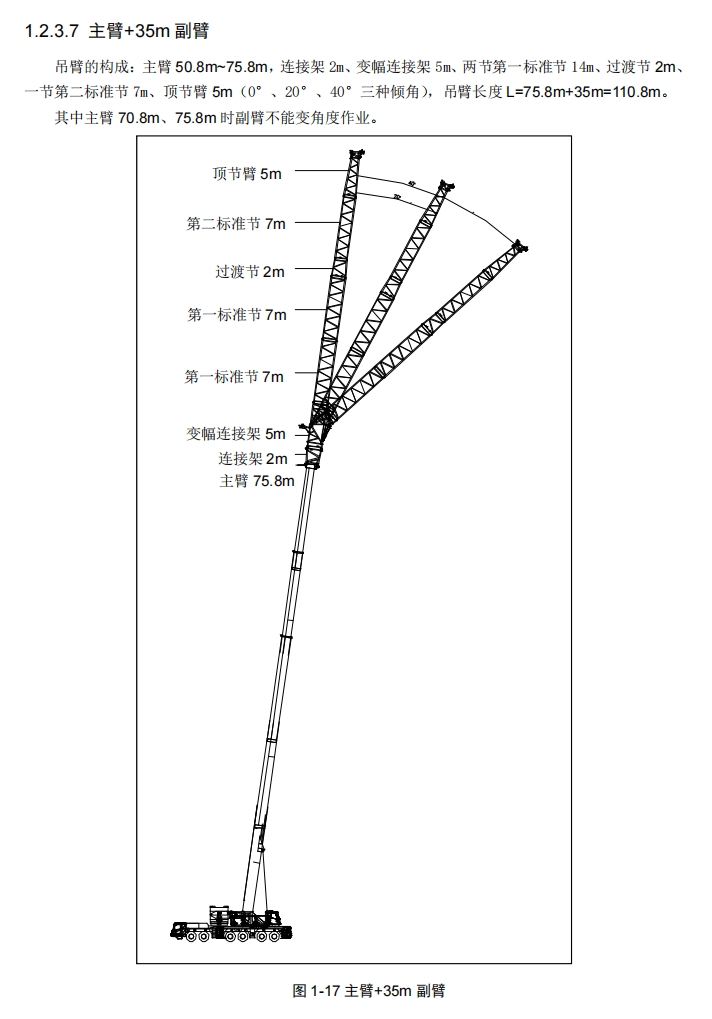

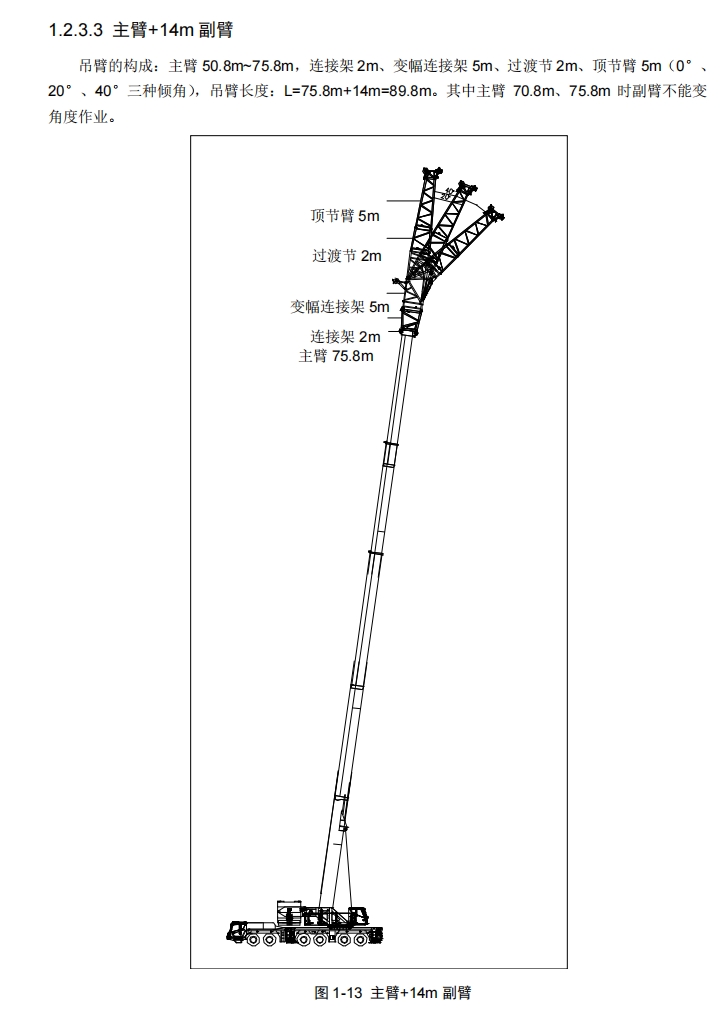

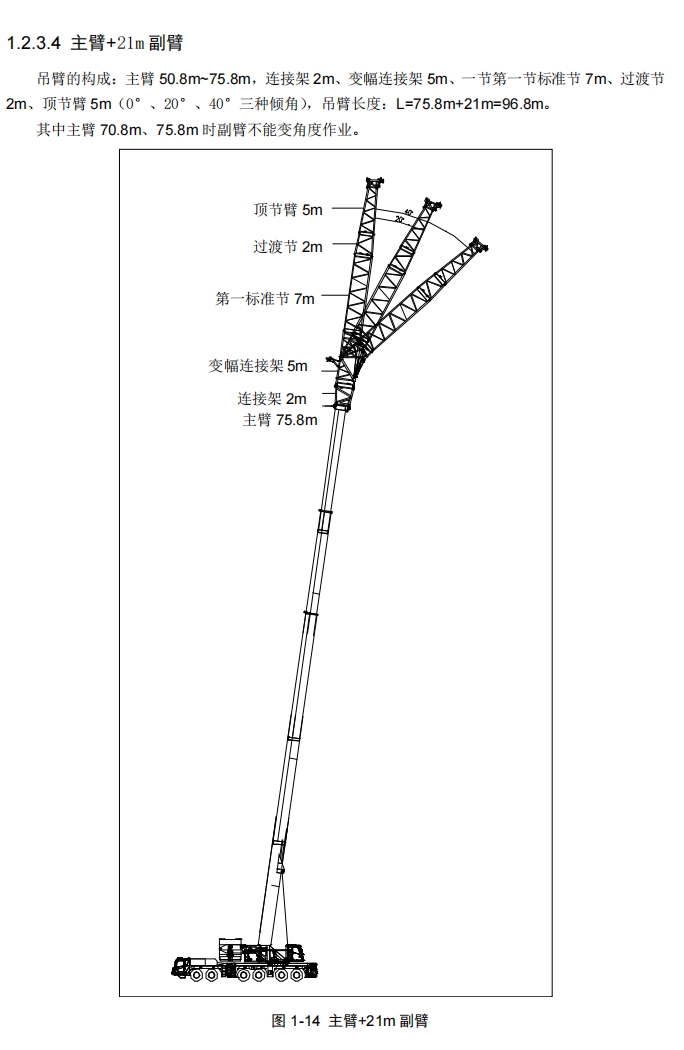

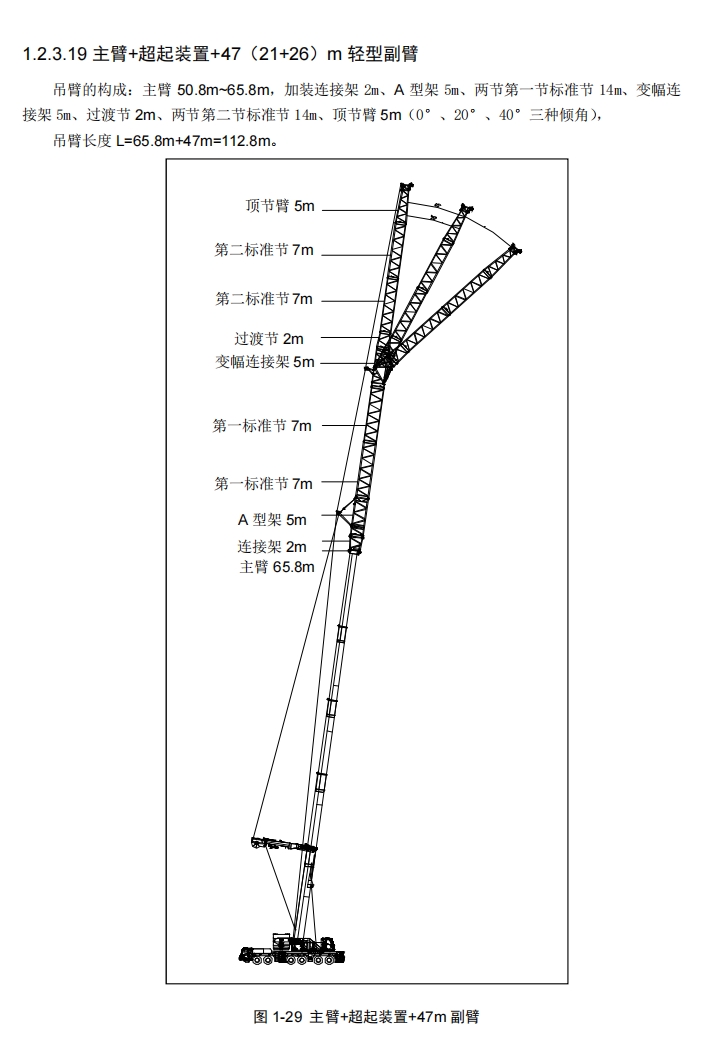

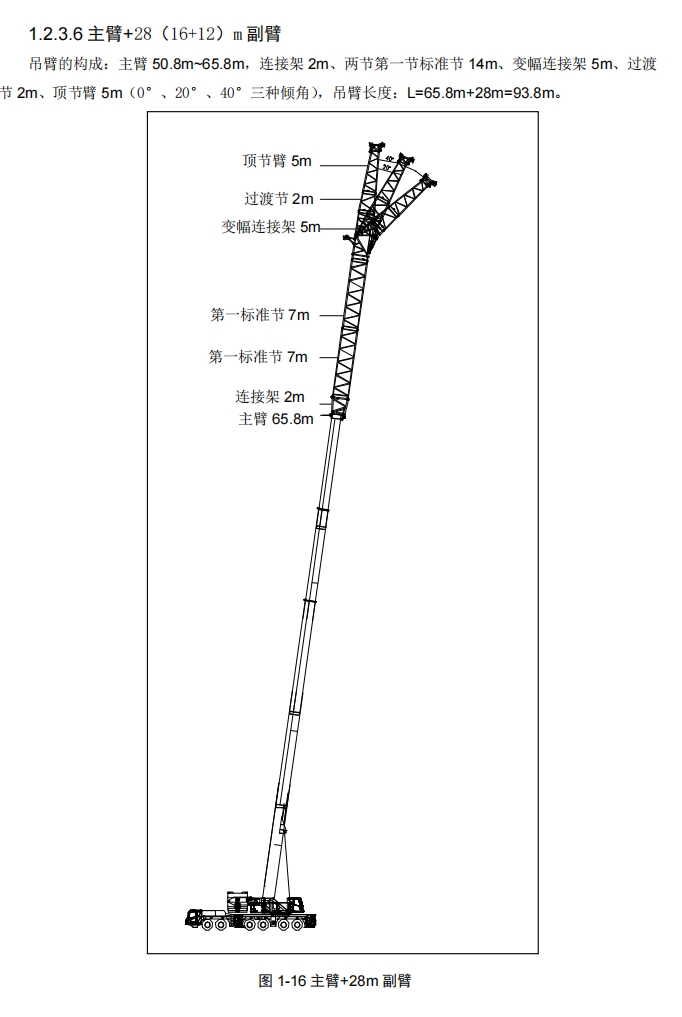

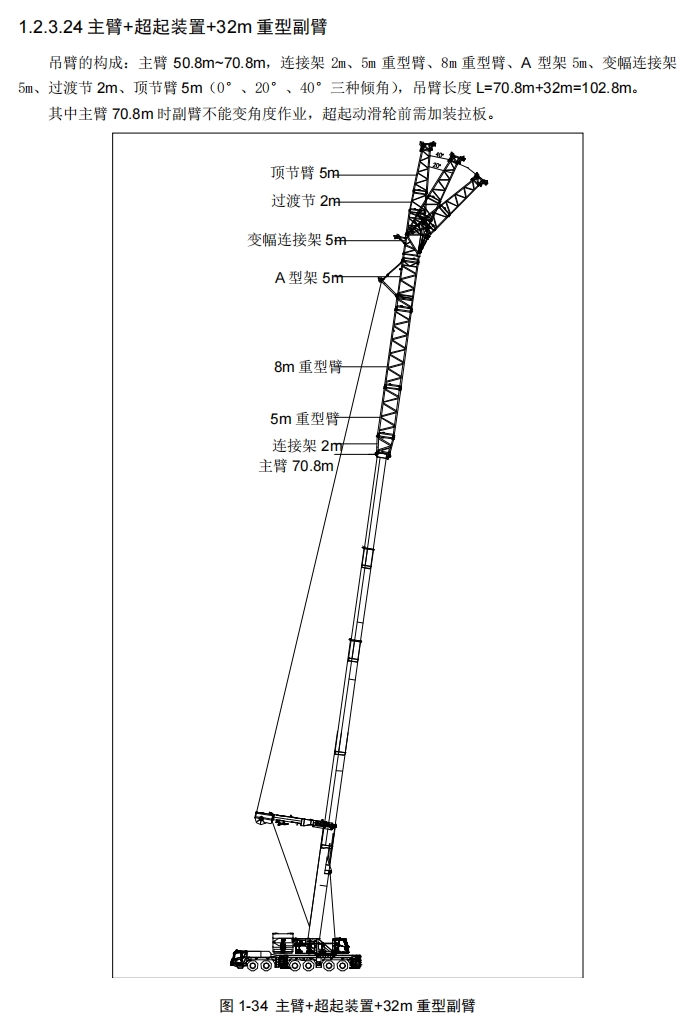

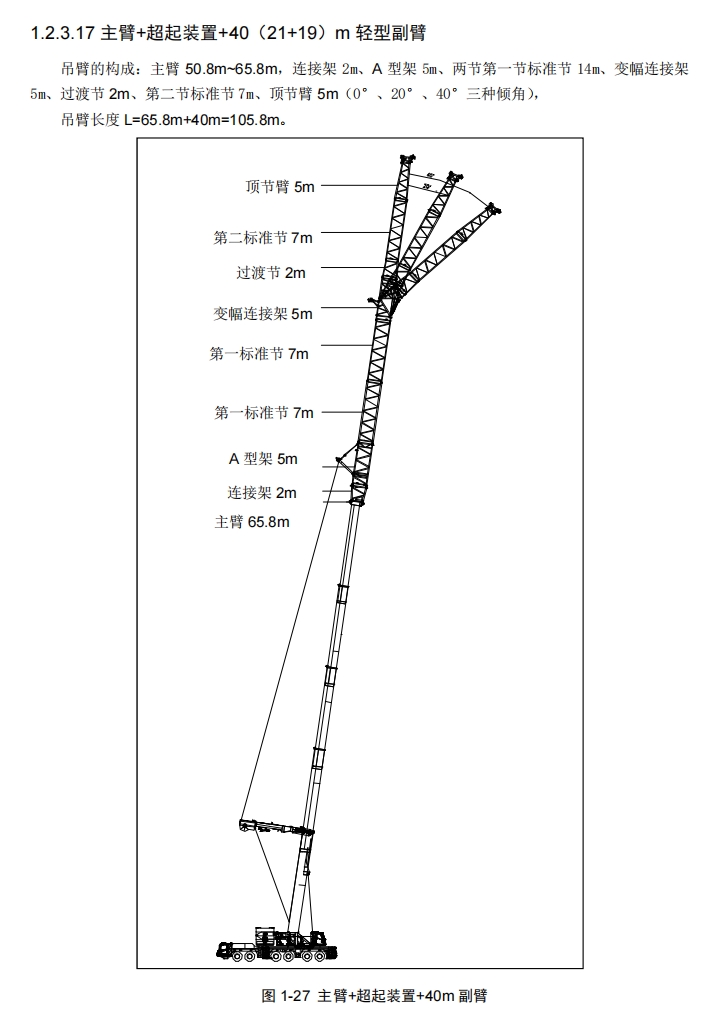

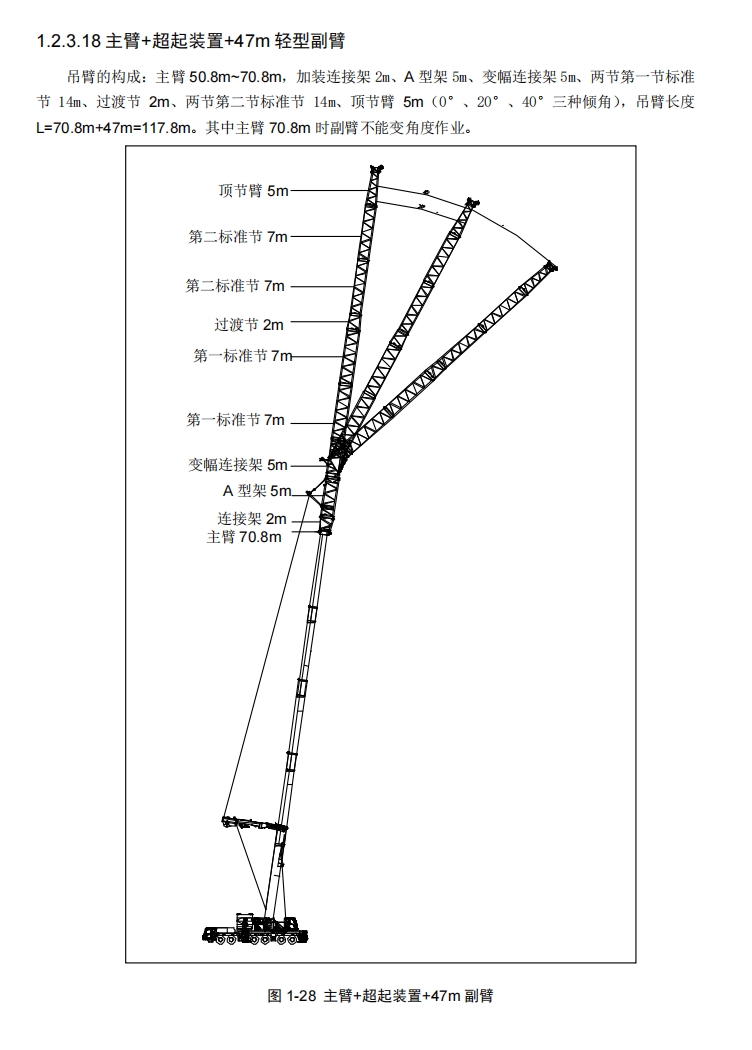

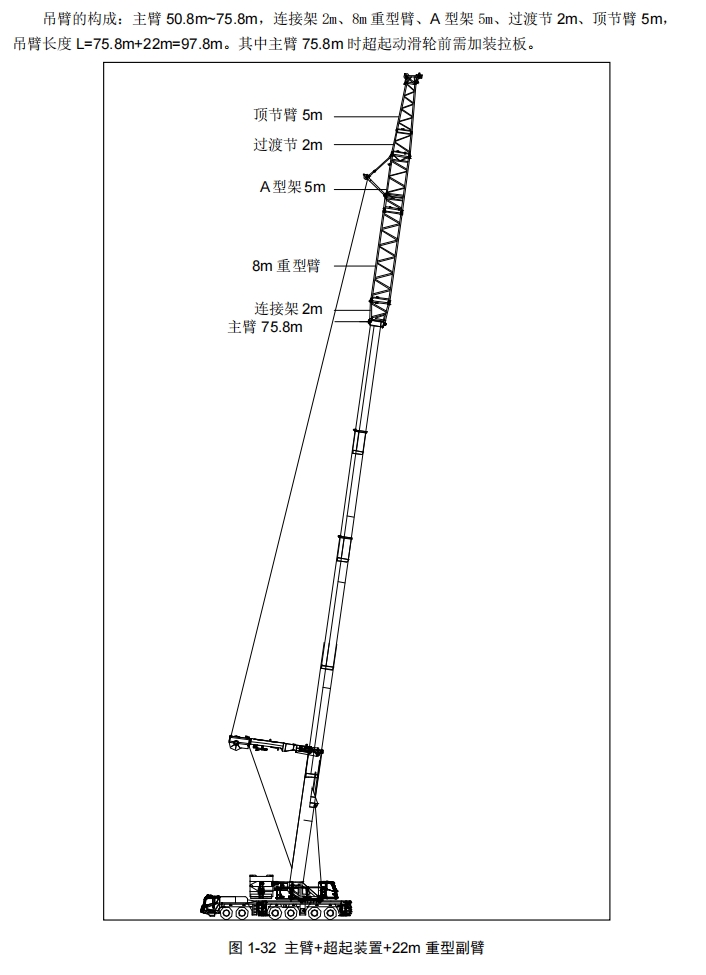

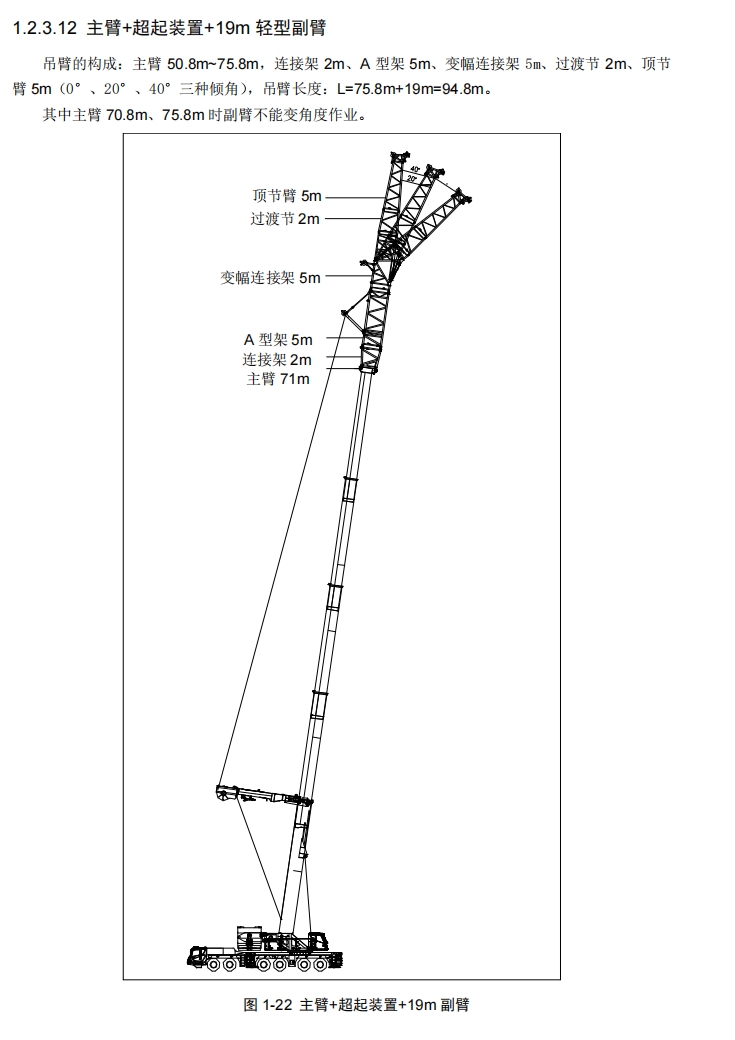

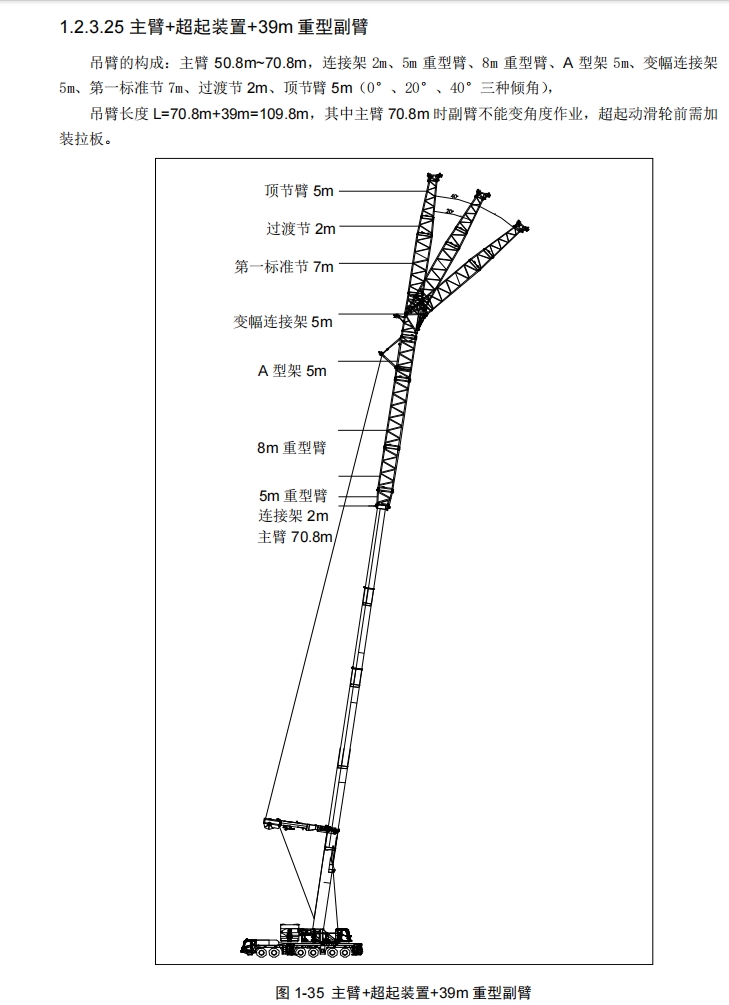

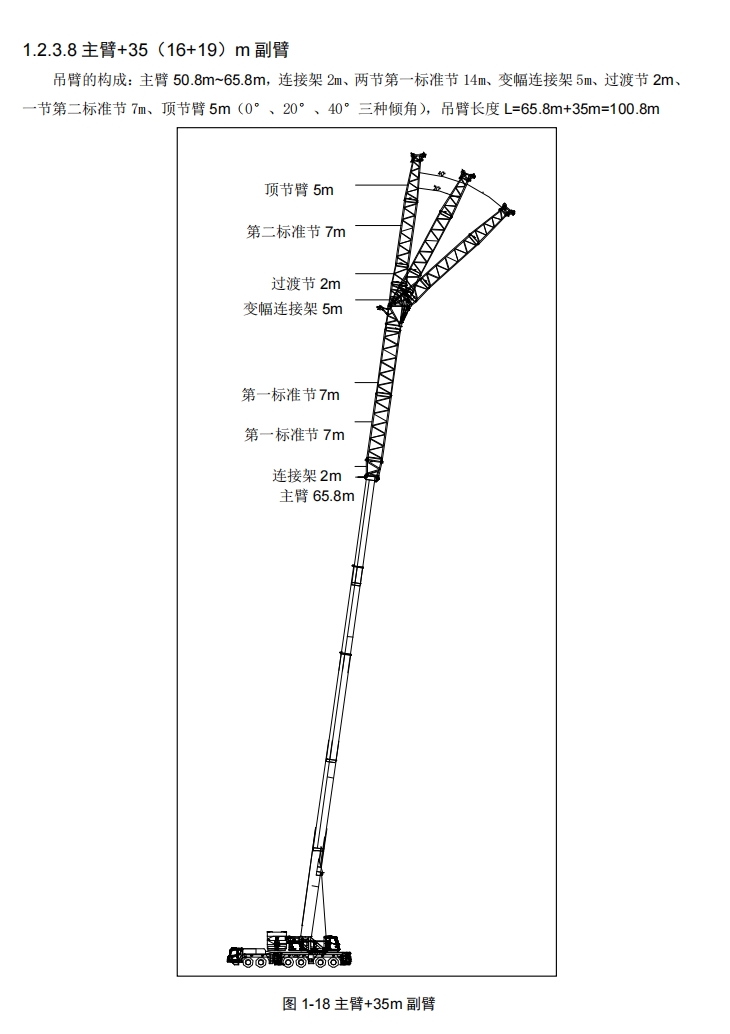

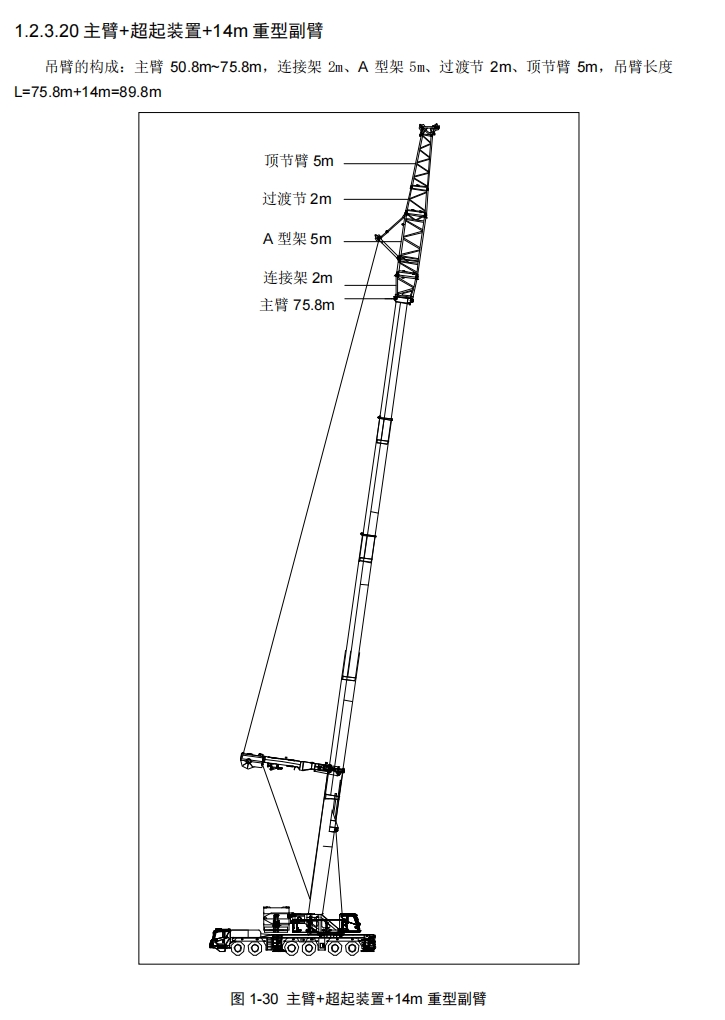

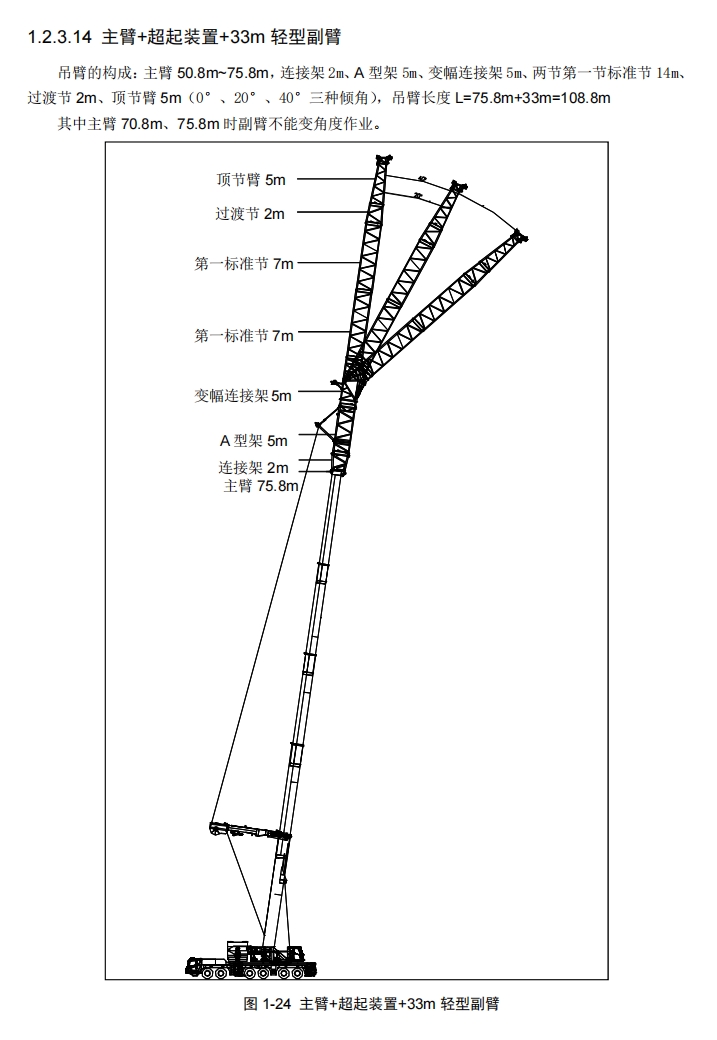

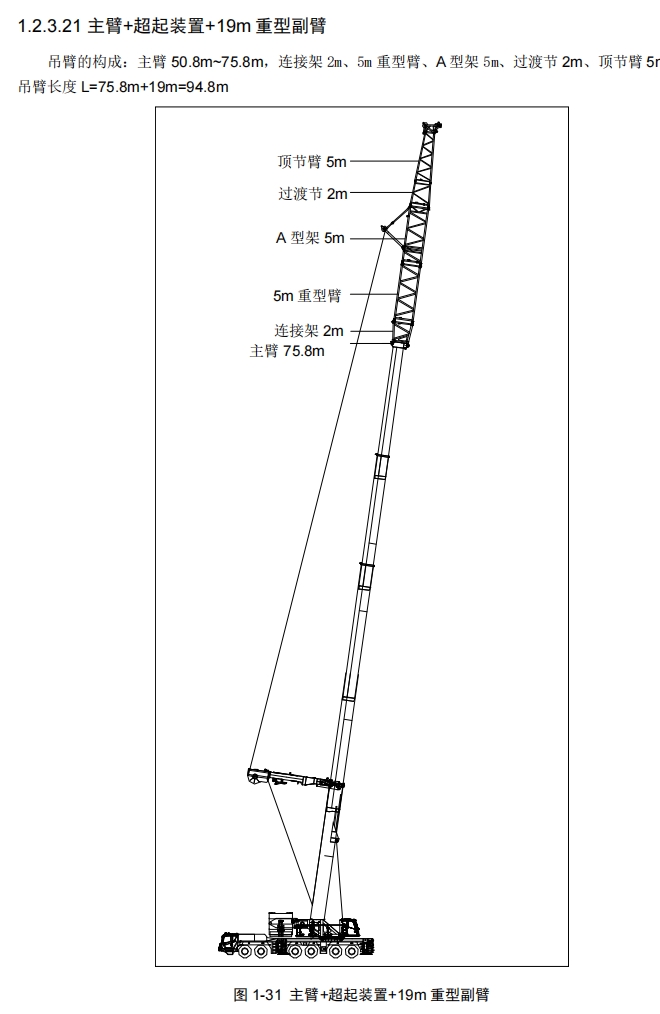

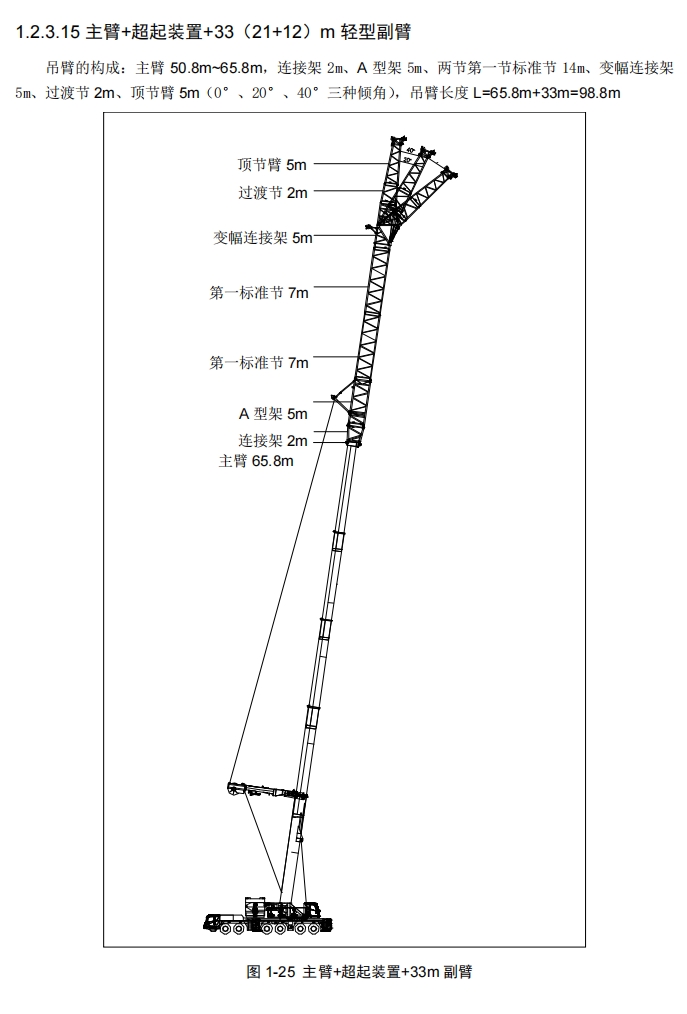

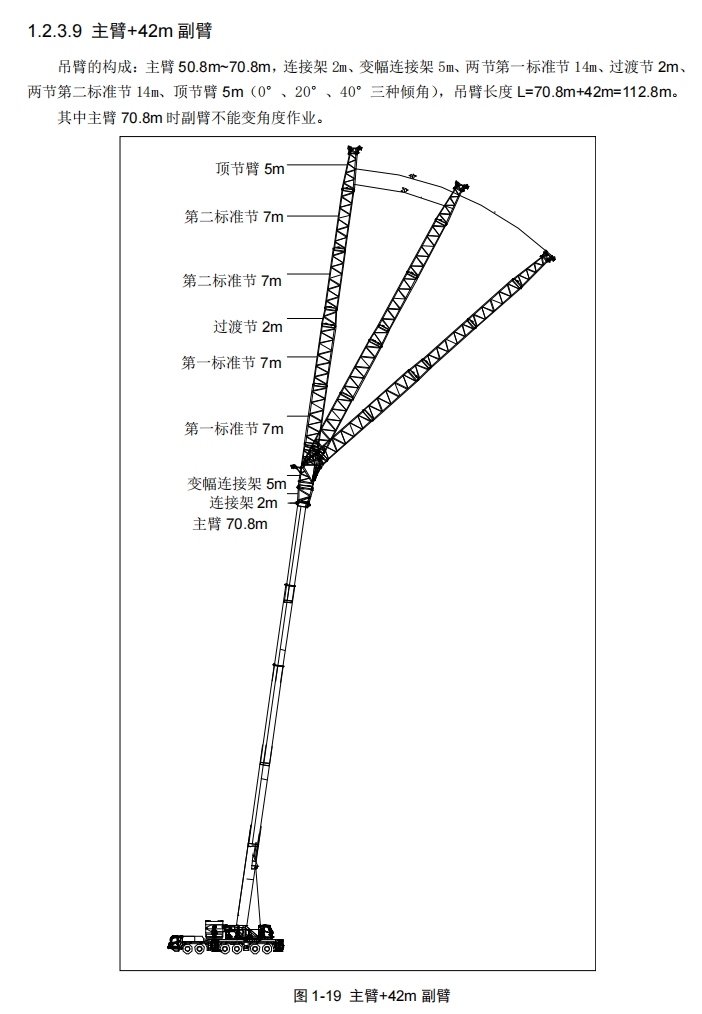

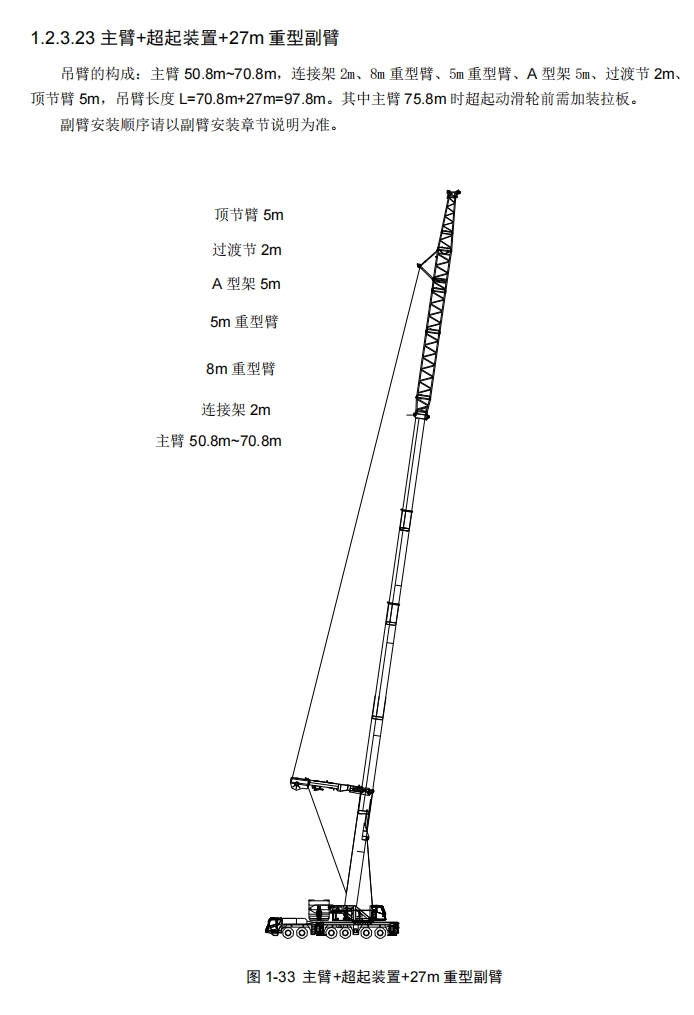

   • 主臂+副臂工况：在主臂末端安装副臂，用于需要更高起升高度但起重量要求不高的场合。
   • 塔式副臂工况：副臂以一定角度连接，形成“塔式”结构，用于极限高度和远距离吊装。

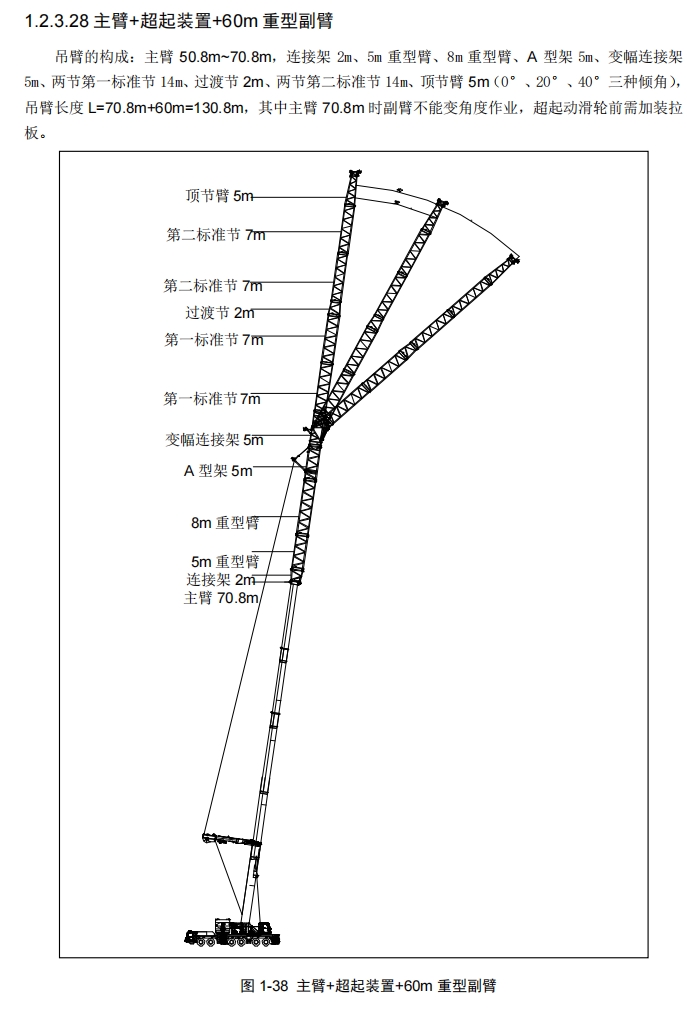

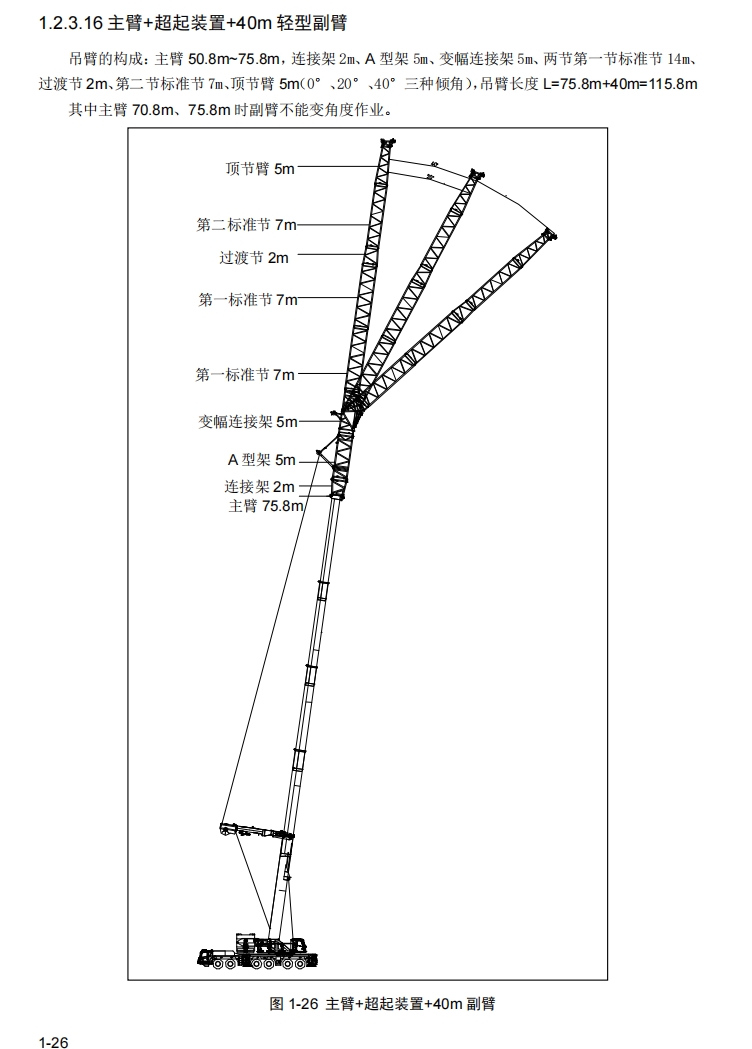

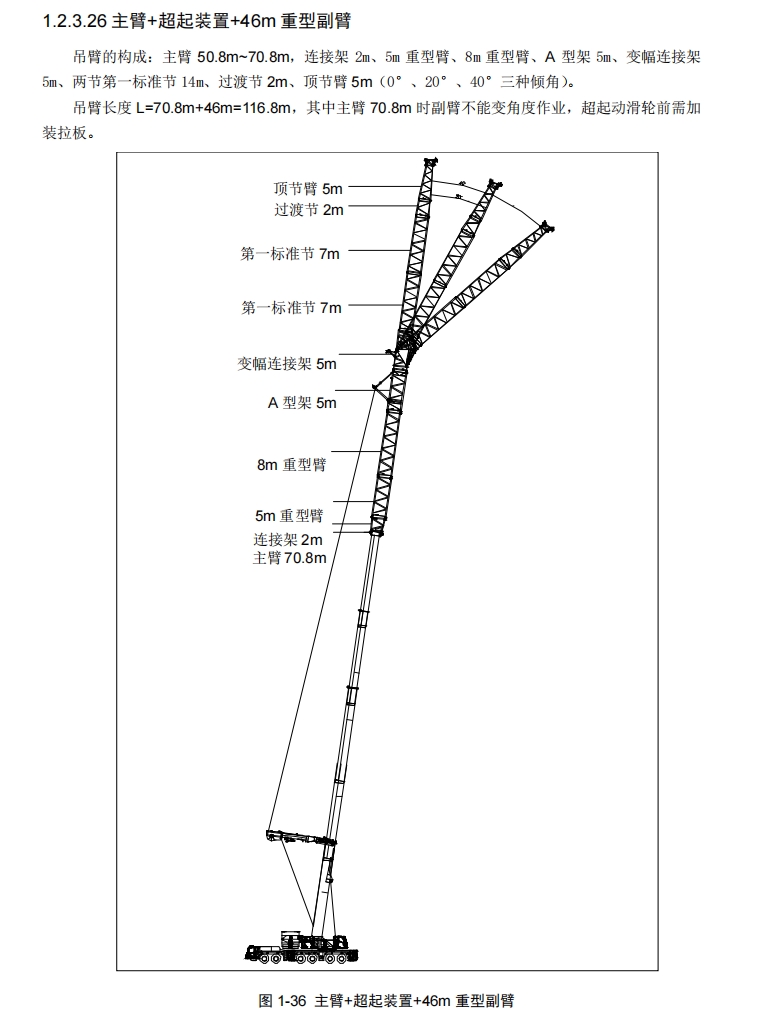

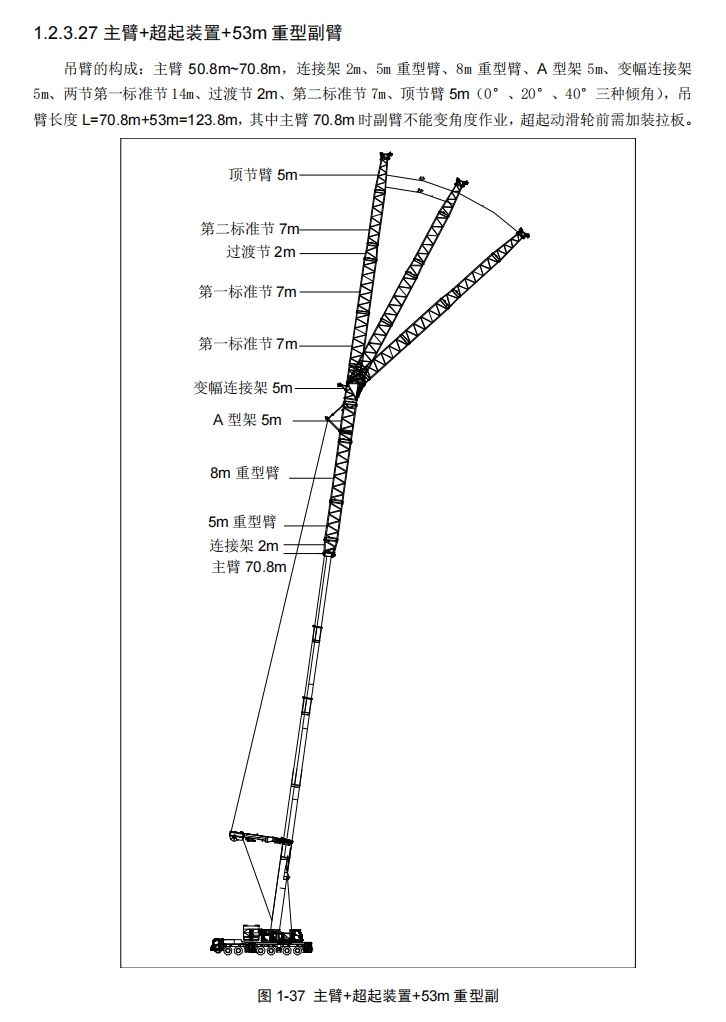

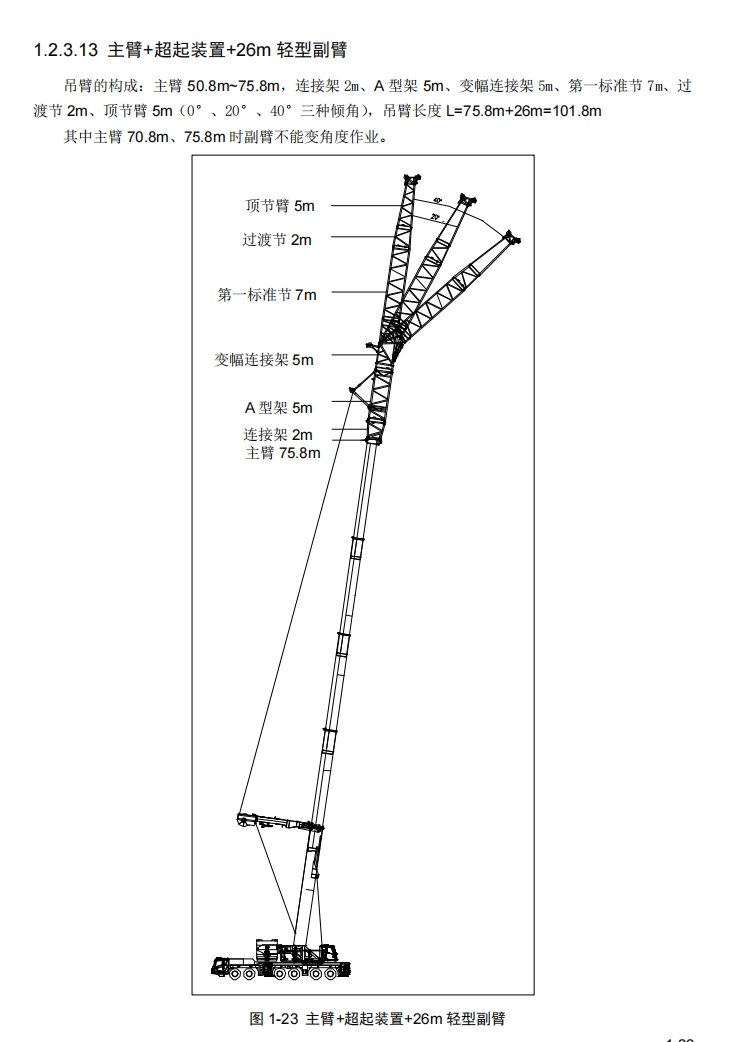

   • 超起工况：展开超起装置（通常有固定配重和可变配重），大幅提升起重性能，尤其是在大半径作业时。

2. 幅度：吊钩中心到起重机回转中心的水平距离。这是性能表上最重要的查找参数。

3. 臂长：主臂伸出的长度。性能表通常是按臂长分页的。

4. 额定起重量：在特定幅度和臂长下，起重机允许安全起吊的最大重量。这个数值已经考虑了起重机自身的稳定性，但不包括吊钩、索具等吊具的重量。

5. 配重：包括车体自带的基本配重和后方加载的附加配重。ZAT4000V663.7 通常有多种配重配置，如 100t， 140t（带超起）等。性能表会标明对应的配重。

黄金法则：实际吊装重量 = 被吊物重量 + 吊钩重量 + 索具重量。这个总值必须小于或等于性能表上对应幅度和臂长下的额定起重量。

应用案例

案例一：风电塔筒吊装（主臂工况）

• 场景描述：在风电场，需要将一节重 80 吨的风电塔筒吊装到基础上。安装高度为 20 米，起重机需站在距离基础中心 14 米的位置。
• 应用步骤：
  1. 确定工况：塔筒重量大，但安装高度不高，20米+吊索具高度约5米，总高度约25米。使用主臂工况即可满足。
  2. 确定关键参数：
     • 幅度：14 米（起重机中心到基础中心的距离）。
     • 所需臂长：需要吊到25米高，考虑到吊钩和滑轮组的高度，主臂仰角不能太低。估算一下，臂长至少需要 √(14² + 25²) ≈ 28.6米。我们选择 30米 臂长。
     • 实际吊重：塔筒 80t + 吊钩组（约 3t）+ 专用吊梁及索具（约 2t）= 85吨。
  3. 查阅性能表：找到 “主臂工况 - 配重140t” 的性能页，定位 “臂长30米” 的表格。在“幅度”列中找到 14米，查看对应的额定起重量。
     • 假设查表结果为：在14米幅度、30米臂长下，额定起重量为 95吨。
  4. 安全校验：
     • 实际吊重（85t）< 额定起重量（95t）→ 符合要求。
     • 安全余量：(95-85)/95 ≈ 10.5%，余量充足，作业安全。
  5. 结论：该工况下，使用30米主臂，在14米幅度下吊装85吨的塔筒是安全的。

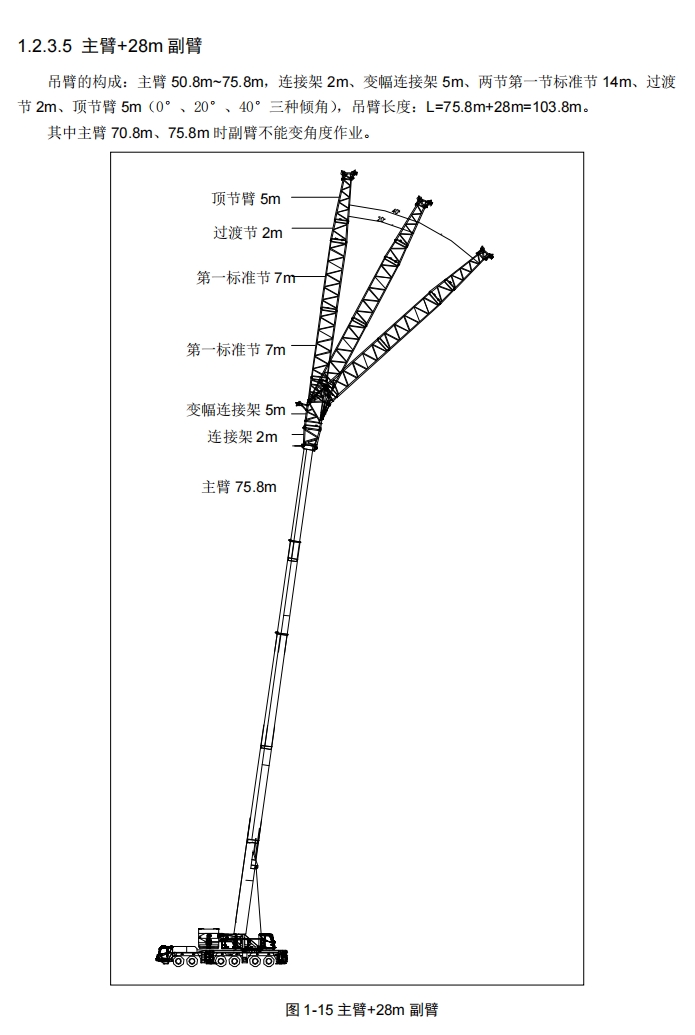

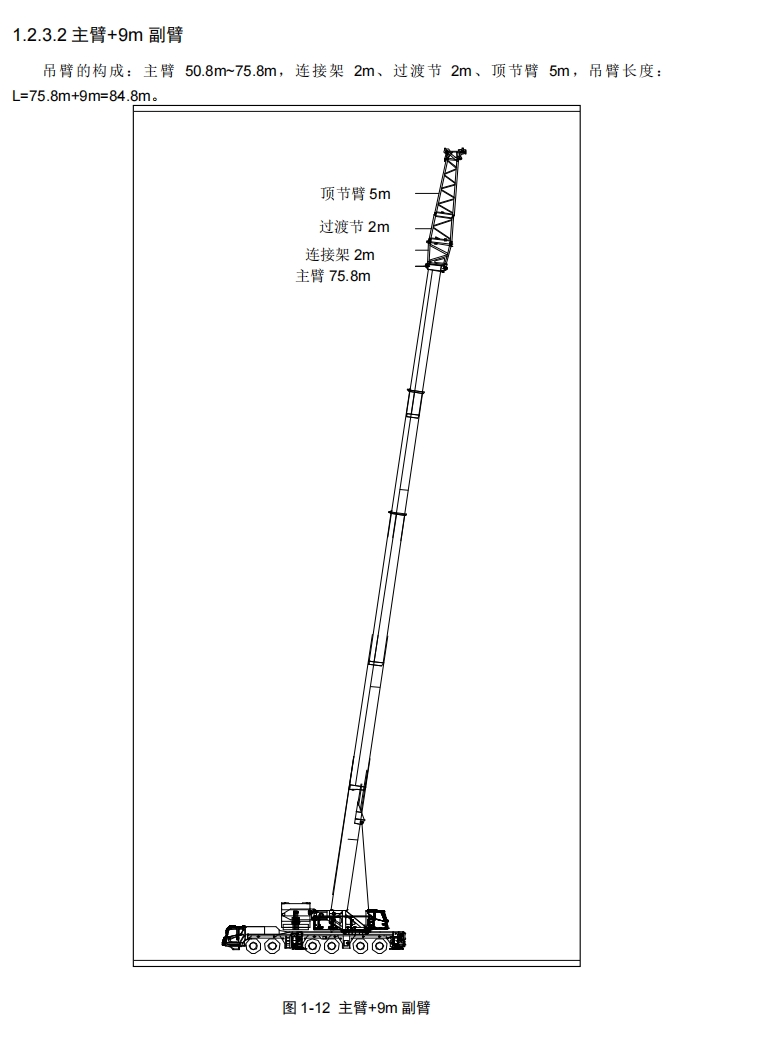

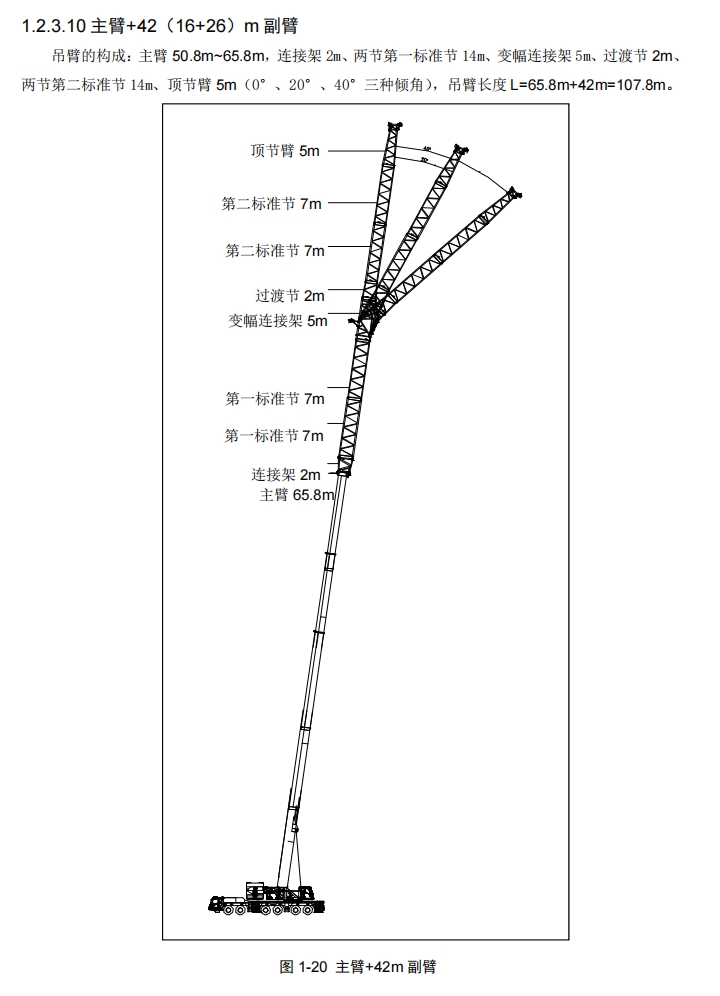

案例二：风机机舱安装（主臂+副臂工况）

• 场景描述：安装一台风力发电机的机舱，机舱重 95 吨，安装高度（轮毂中心高）为 90 米。起重机需站在距离塔筒中心 20 米的位置。
• 应用步骤：
  1. 确定工况：90米的高度远超主臂极限（主臂全伸约60多米），必须使用 主臂+副臂 工况。
  2. 确定关键参数：
     • 幅度：20 米。
