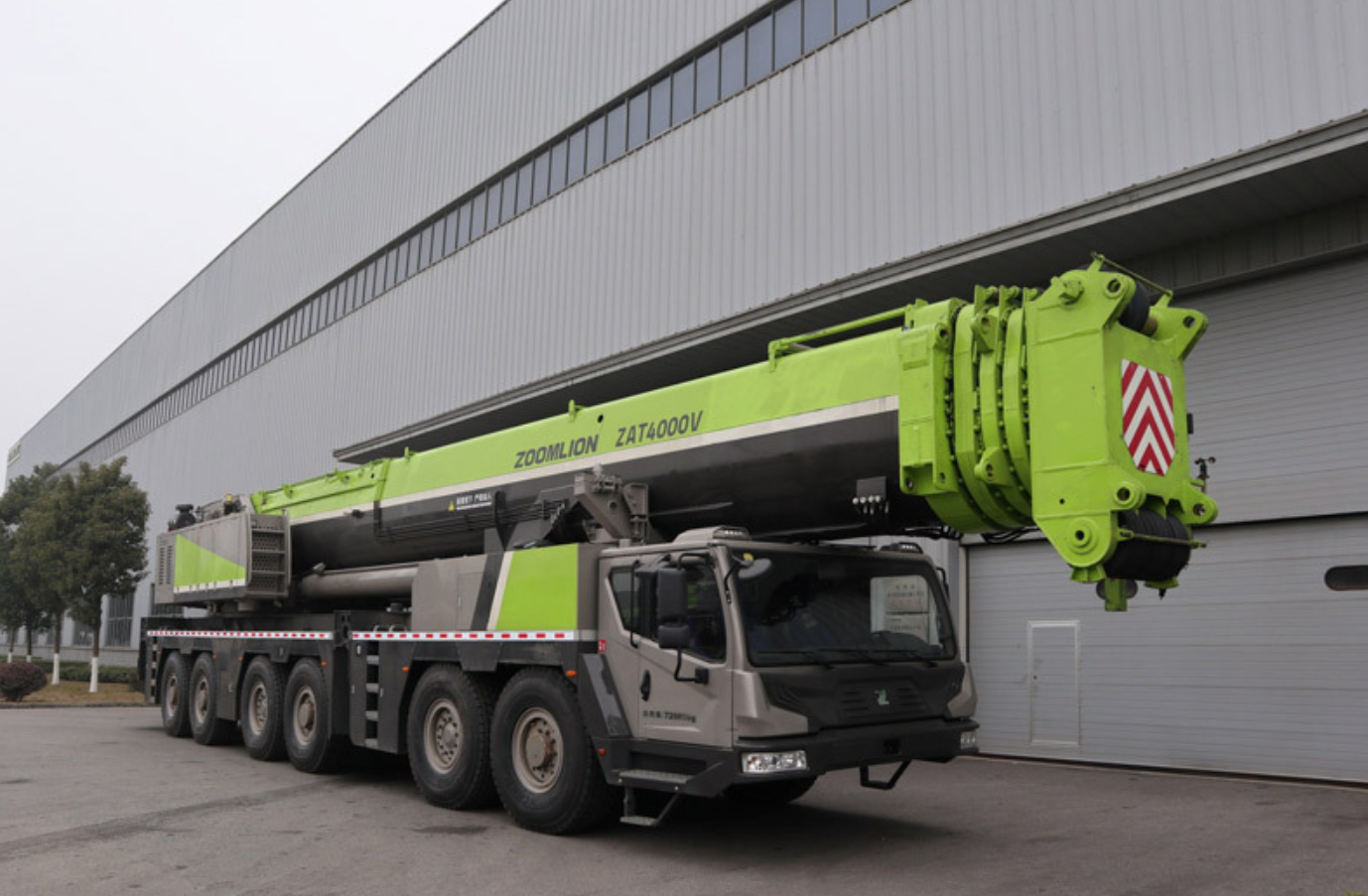

好的，我们来详细探讨一下中联重科 ZAT4000V553 全地面起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，明确几个关键点：

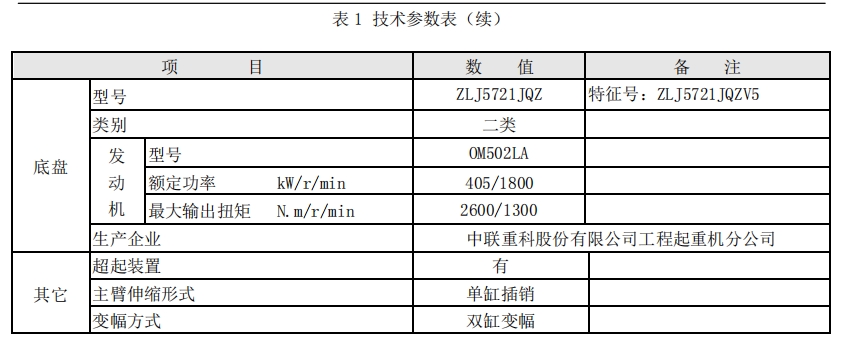

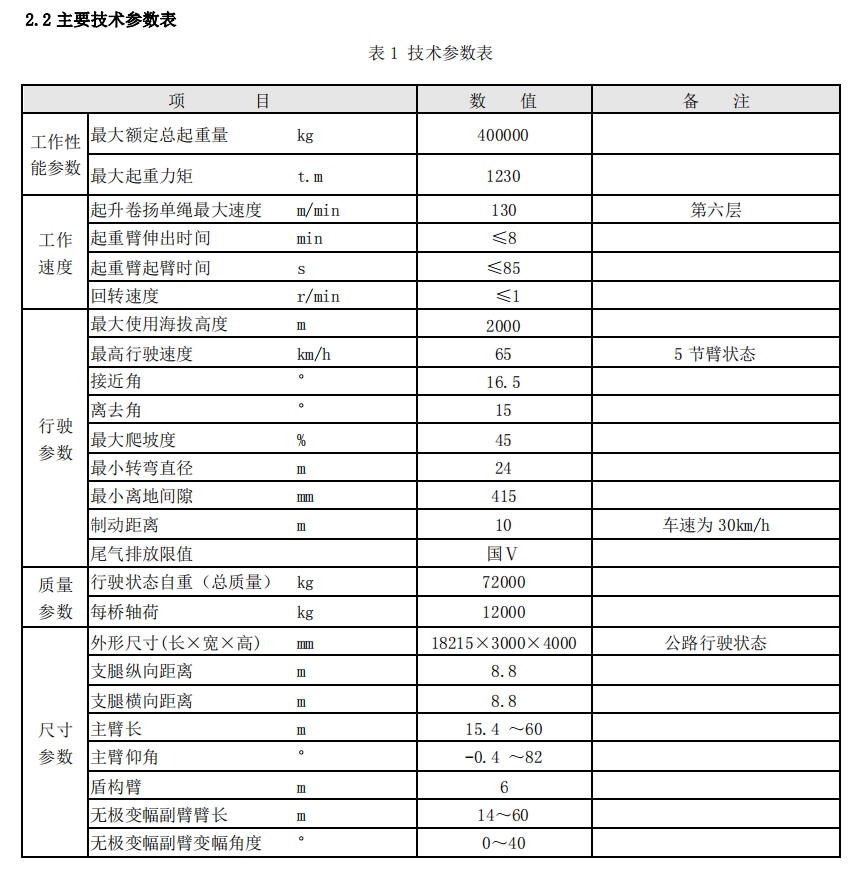

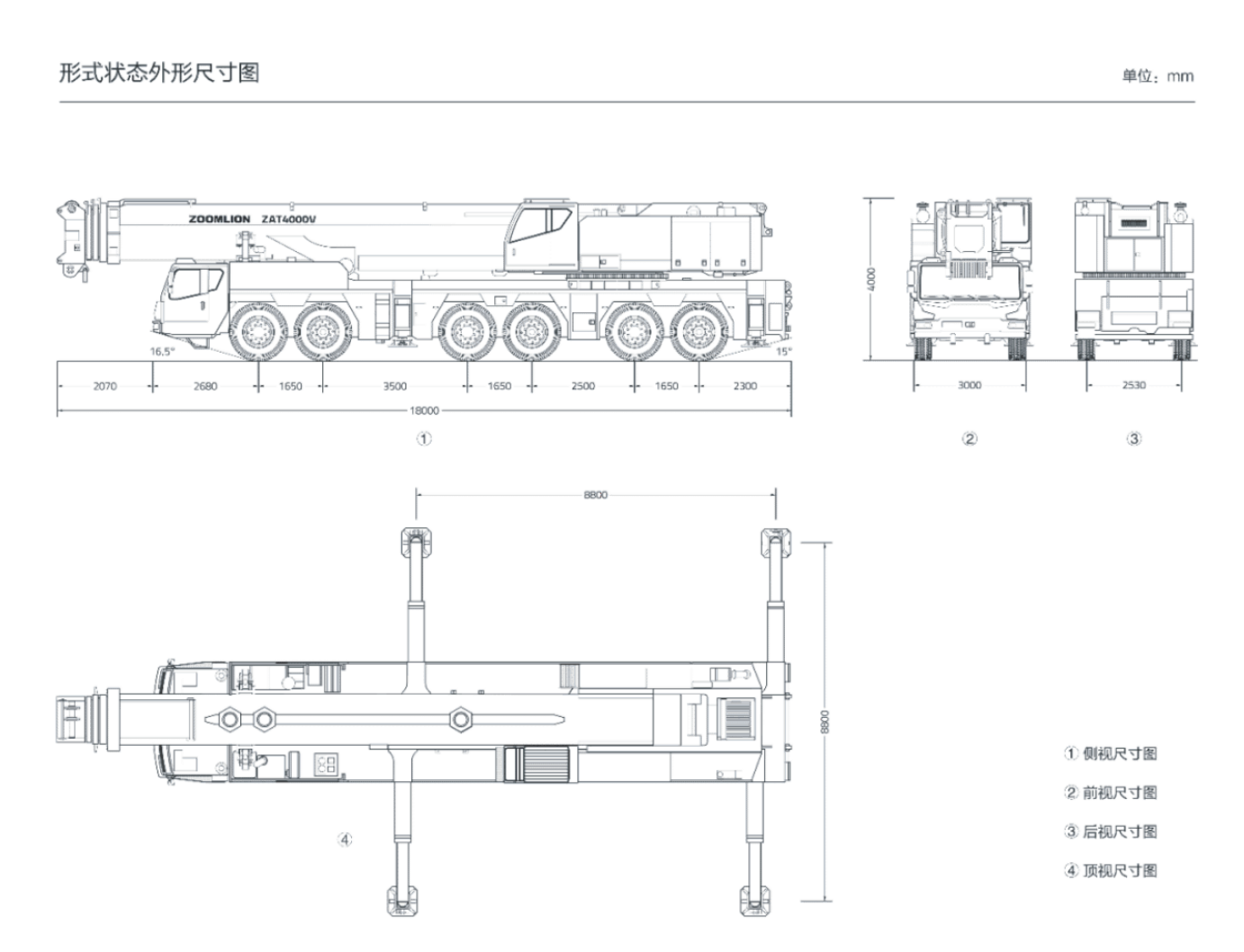

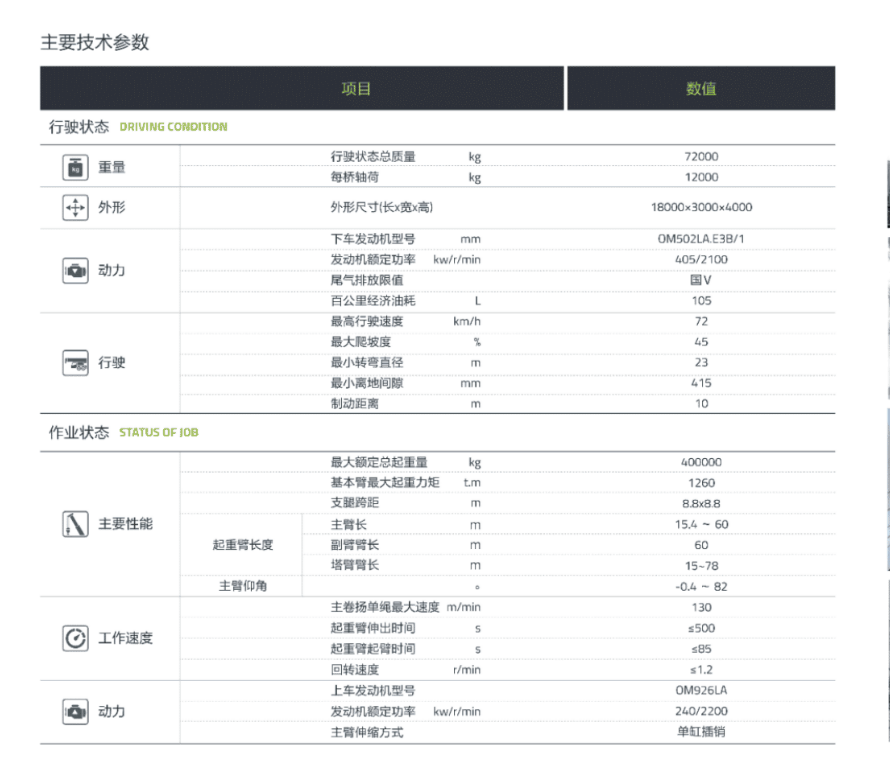

• ZAT4000V553 基本参数：这是一款400吨级的全地面起重机，主臂最大长度可达81米，配备桁架式副臂后，最大臂长可达138米。它具有7节主臂，多种支腿跨距和配重配置。
• 起重性能表是什么：它是一本由制造商提供的、经过严格计算和测试的“说明书”。它以表格形式，清晰地列出了在不同工况组合（如臂长、工作幅度、支腿模式、配重）下，起重机所能安全起吊的最大额定起重量。
• 核心原则：任何吊装作业前，都必须查阅《起重性能表》，严禁超载或超出表格规定的工作范围。

应用案例一：风电设备安装（典型的大吨位、大半径作业）

场景描述： 某风电场需要安装一台风力发电机的机舱（重量约95吨）。起重机需在坚实平整的场地上作业。机舱安装高度为90米，考虑到吊索具和机舱本身的高度，起重机吊钩需要达到约100米的高度。由于塔筒周围空间有限，起重机的工作幅度（吊钩中心到起重机回转中心的水平距离）预计为24米。

应用性能表步骤：

1. 确定工况：

   • 主臂+副臂工况：因为100米的高度远超81米主臂极限，必须使用副臂。
   • 臂长组合：选择主臂长度（例如，缩回部分臂节，伸出至60米），然后加上副臂长度。性能表会给出各种主臂角度下的副臂长度组合。为了达到100米吊高，可能需要“主臂60米 + 副臂42米”的组合，总臂长约102米。
   • 配重配置：400吨级吊车进行风电吊装，通常需要挂载全部配重（如160吨）。性能表会明确标注不同配重下的起重能力。
   • 支腿模式：使用全伸支腿（例如9.6m x 9.6m），以提供最大的稳定性。

2. 查表与决策：

   • 翻开性能表中对应 “主臂+副臂工况，全配重，全支腿” 的表格。
   • 找到 “臂长102米” 这一列。
   • 在该列中，向下查找 “工作幅度24米” 所对应的 “额定起重量”。
   • 假设查表结果为：105吨。
   • 安全验证：被吊物机舱重95吨，加上吊钩、索具的重量（假设5吨），总吊重为100吨。查表得到的额定起重量105吨 > 实际吊重100吨，且有余量。因此，该工况是安全可行的。
   • 如果查表结果低于100吨：则需要调整方案，例如：尝试减小工作幅度（如果场地允许）、使用更长的副臂以减小主臂角度（这会改变幅度和起重能力）、或确认是否可以使用超起装置（如果ZAT4000V553配备）来大幅提升大半径起重性能。

应用案例二：化工厂反应器吊装（场地受限的作业）

场景描述： 在空间狭小的化工厂区内，需要将一个重70吨的反应器吊装到15米高的平台上。现场障碍物多，起重机无法过于靠近设备基础，最小工作幅度预计为12米。

应用性能表步骤：

1. 确定工况：

   • 纯主臂工况：15米的高度远低于81米主臂，无需使用副臂，使用主臂效率更高、更稳定。
   • 臂长选择：选择能够覆盖15米高度且留有余量的臂长，例如30米臂长。
   • 配重配置：根据现场道路承载能力和空间，可能无法使用全配重。需要选择部分配重（如100吨）或无配重（但起重能力会急剧下降）。
   • 支腿模式：场地受限，可能无法全伸支腿。需要根据实际能占用的场地空间，选择半伸支腿（如一半跨距）模式。性能表对不同支腿跨距有单独表格，必须严格对应！

2. 查表与决策：

   • 翻开性能表中对应 **“主臂工况，部分配重（100吨），半
