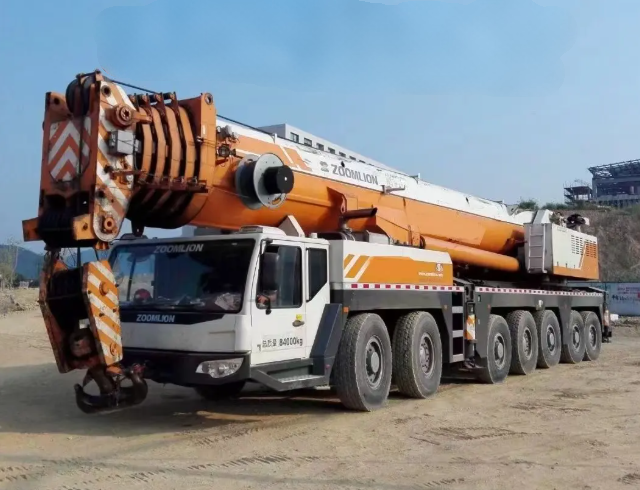

好的，中联重科QAY400V643是一款400吨级的全地面起重机，其起重性能表是驾驶员和吊装方案工程师在现场作业时必须严格遵守的“圣经”。它的应用不是简单地查一个数字，而是一个综合考虑了工况配置、吊装幅度、臂架组合、配重状态等多个因素的动态过程。

下面我将通过几个典型的应用案例，来详细说明如何在实际吊装项目中应用QAY400V643的起重性能表。

案例一：风电设备吊装（典型工况：主臂+风电臂头）

场景描述： 在某风电场，需要将一台重95吨的发电机机舱吊装到120米高的塔筒顶部。现场作业空间有限，起重机需要站在离塔筒中心较远的位置。

应用性能表的步骤：

1. 确定工况配置： 这是最关键的第一步。吊装120米高的机舱，必须使用主臂+风电臂头（或称飞臂） 的工况。查询性能表时，必须找到对应“主臂+风电臂头”的独立表格，而不是主臂工况表。
2. 确定关键参数：
   • 吊装重量： 95吨（需包括吊钩、索具的重量，假设总重为97吨）。
   • 作业幅度（工作半径）： 由于场地限制，起重机回转中心距塔筒中心为20米。这是核心参数。
   • 臂长组合： 需要吊高120米，考虑到吊索具和安全高度，臂架顶端需要达到约130米的高度。查询性能表的臂长组合栏，选择能够满足此高度的臂长，例如“主臂60米 + 风电臂头70米”，总臂长130米。
3. 查表与验证：
   • 在“主臂60米 + 风电臂头70米”的性能表中，找到 “幅度20米” 这一行。
   • 查看该行对应的 “额定起重量” 。假设表中数据显示为105吨。
4. 安全判定：
   • 额定起重量（105吨） > 实际吊重（97吨）。
   • 结论： 从起重能力角度看，该工况下吊装是可行的。
5. 附加考虑（性能表的延伸应用）：
   • 配重： 性能表的数据是基于最大配重（如QAY400V643可能需要挂接全部配重块）得出的。必须确认现场起重机确实安装了要求的最大配重。
   • 风速： 性能表通常基于标准风速（如不超过8.3m/s）。风电吊装对风敏感，如果风速超过限制，必须根据制造商的规定折减起重能力。
   • 地基处理： 大吨位起重机对地面压强要求极高，必须确保支腿下方的地基经过了专业处理，能够承受巨大的压力，否则性能表数据无效。

案例二：化工厂大型反应罐安装（典型工况：主臂工况）

场景描述： 在化工厂扩建项目中，需要将一个重150吨的反应罐吊装就位。安装高度较低（15米），但设备重量大，且周围有管廊，作业幅度较小。

应用性能表的步骤：

1. 确定工况配置： 安装高度很低，无需副臂，使用主臂工况即可。
2. 确定关键参数：
   • 吊装重量： 150吨（含索具，假设总重152吨）。
   • 作业幅度： 由于设备周围有障碍物，起重机需要尽可能靠近设备，假设幅度为10米。
   • 臂长： 只需要满足15米的起升高度，选择最短的主臂长度（如18米）即可，因为臂长越短，起重能力越大。
3. 查表与验证：
   • 打开“主臂工况”性能表，找到 “臂长18米” 的栏目。
   • 在该栏目下，找到 “幅度10米” 对应的额定起重量。假设表中数据为180吨。
4. 安全判定：
   • 额定起重量（180吨） > 实际吊重（152吨）。
   • 结论： 起重能力满足要求。
5. 关键风险点：
   • 近距离吊重： 虽然幅度小，起重能力大，但此时需要特别注意起重机的后方区域和侧方区域性能。性能表上通常会注明不同支腿伸展状态下的能力。必须确保起重机是按照“全支腿”工况进行配置和站位。
   • 尾部回转半径： 在狭窄的化工厂区内，短臂大
