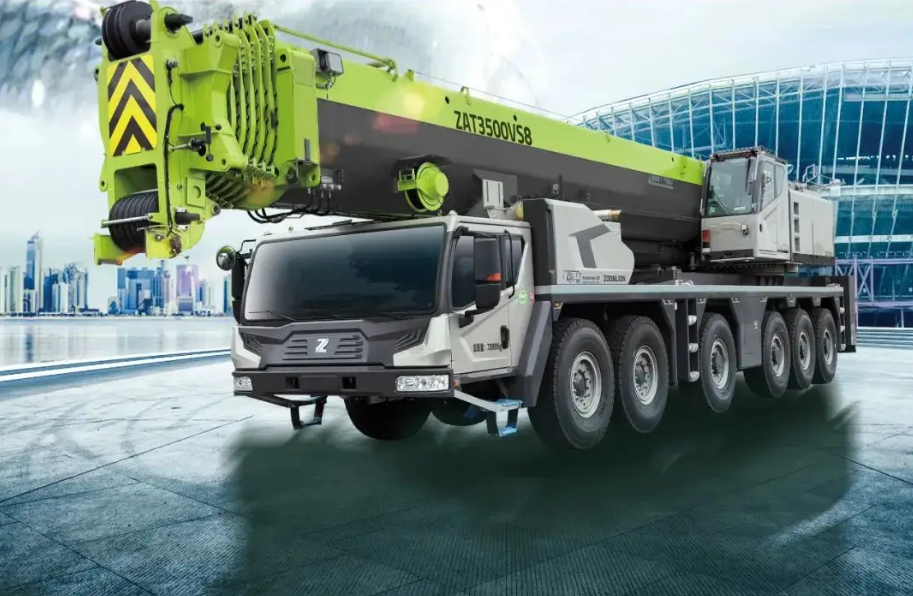

好的，中联重科 ZAT3500VS863 是一款 350 吨级的全地面起重机，其核心优势在于强大的起重能力和多工况适应性。其起重性能表是吊装作业的“生命线”，正确应用是确保安全、高效施工的关键。

下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用 ZAT3500VS863 的起重性能表。

首先，理解性能表的关键要素

在查看具体案例前，必须明确性能表上的几个核心参数：

1. 工况选择： ZAT3500VS863 有多种工况，如：

   • 主臂工况： 使用基本臂和中间节臂，最常用。

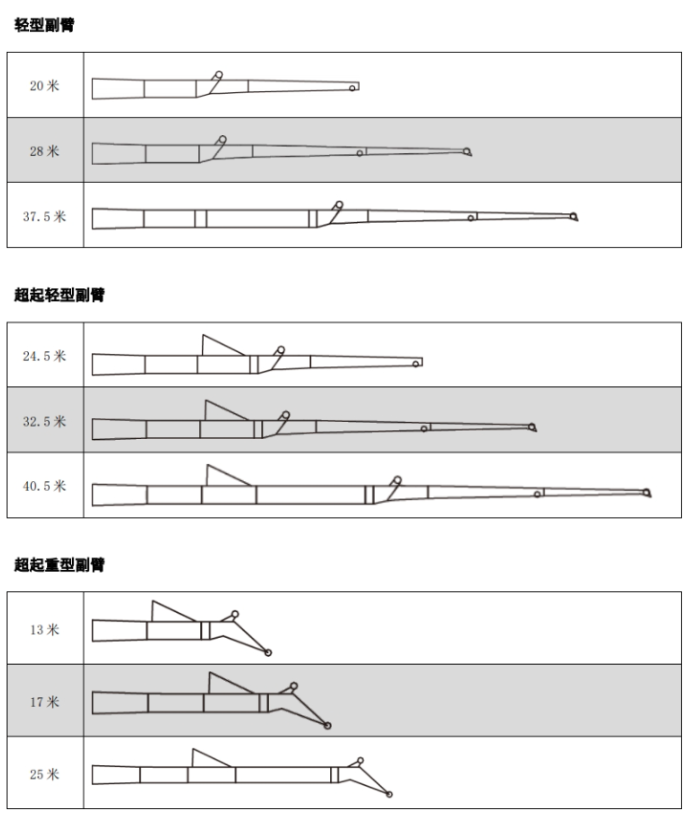

   • 塔式工况： 安装副臂，增加起升高度，但会大幅降低起重能力。
   • 超起工况： 使用超起配重和超起桅杆，极大地增强了起重性能和稳定性，特别是在大半径、大吨位吊装时。
   • 风电工况： 专门为风机吊装优化的工况，结合了主臂、塔式副臂和超起系统。

2. 配重配置： 性能表会明确标注所使用的配重吨位（如 100t， 140t）以及是否使用超起配重。配重是决定起重能力的基础。

3. 起重性能参数：

   • 工作幅度： 吊钩中心到起重机回转中心的水平距离。这是查表的第一关键参数。

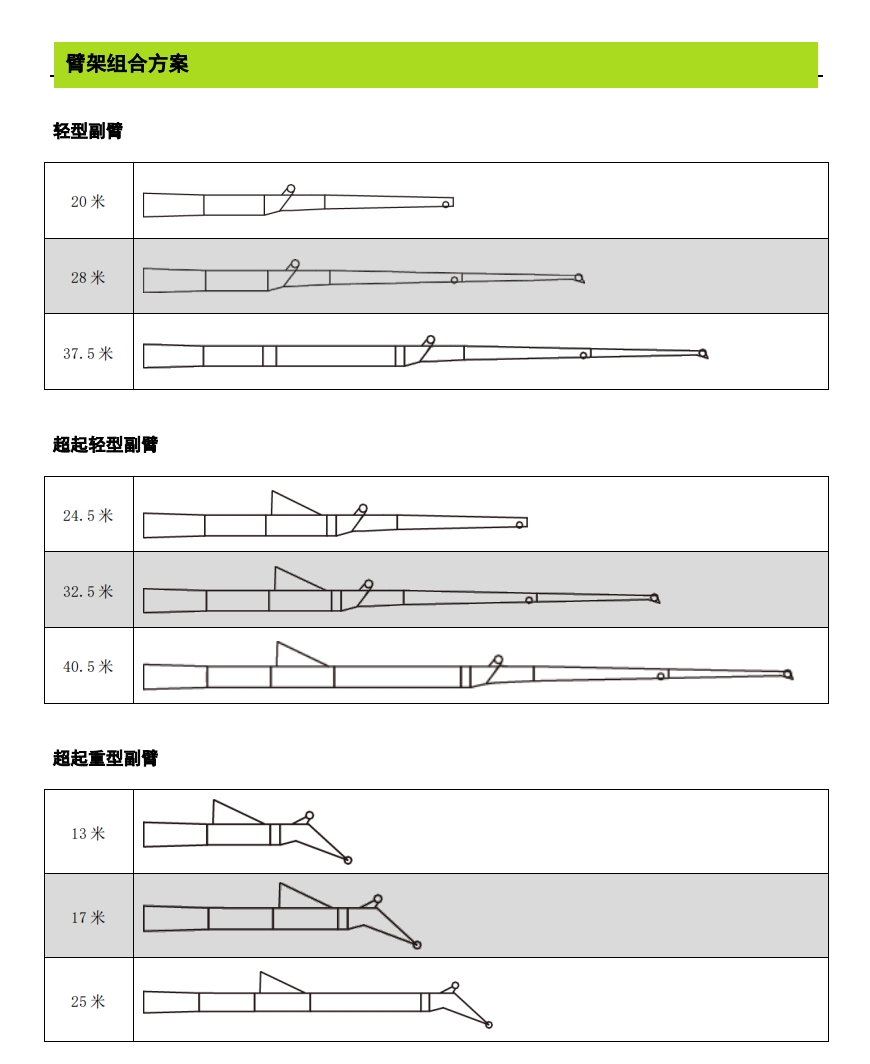

   • 臂长组合： 主臂长度、副臂长度和角度。
   • 额定起重量： 在该幅度和臂长下允许的最大起吊重量。

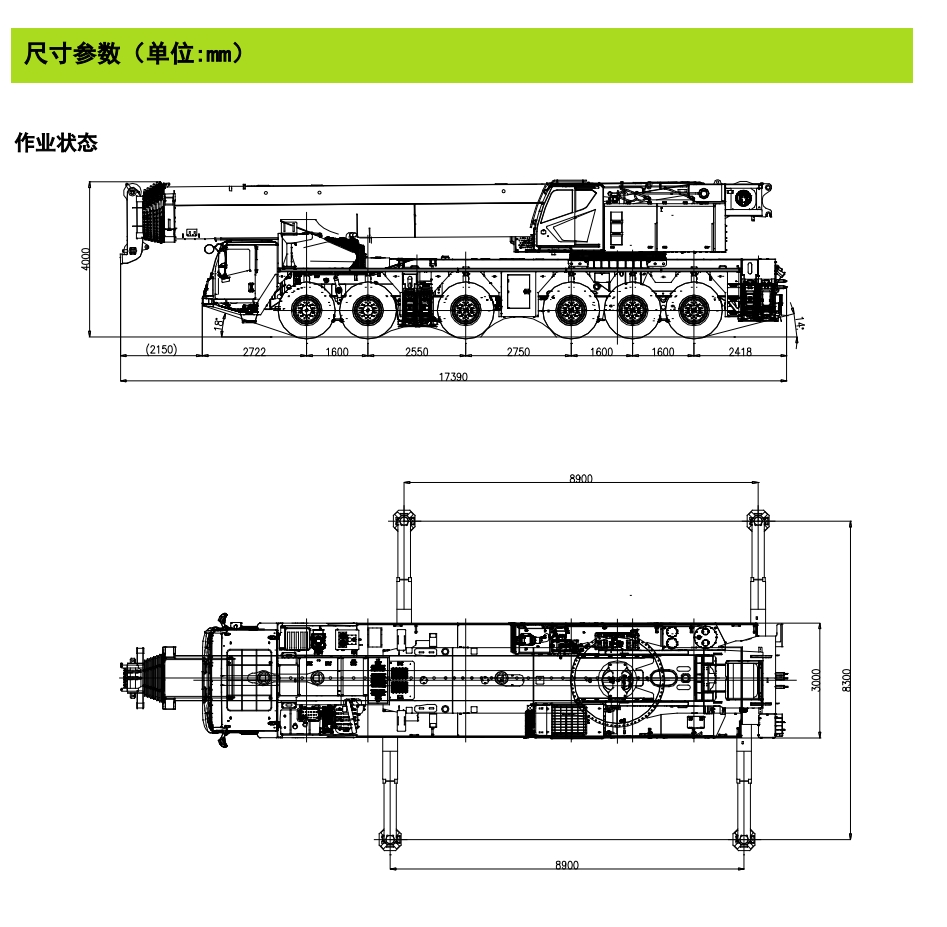

   • 支腿模式： 全伸支腿或半伸支腿，影响起重机的稳定性和起重能力。

核心原则： 实际吊装重量必须 ≤ 性能表对应工况下的额定起重量，并且要考虑动载、风载等安全因素，通常要求有足够的安全余量（如不超过额定载荷的80%-90%）。

应用案例解析

案例一：常规设备安装 - 主臂工况

• 场景描述： 在化工厂区内，将一台重 65 吨的反应器吊装到 20 米高的平台上。作业半径预计为 14 米。现场地面坚实，可全伸支腿。
• 性能表应用步骤：
  1. 确定工况： 此任务不需要额外高度，使用主臂工况即可。
  2. 确认配重： 查阅性能表，选择常用的140吨配重配置。
  3. 查表：
     • 找到 “主臂工况 - 140t配重 - 全支腿” 的性能表。
     • 在“工作幅度”列中找到 14米。
     • 查看不同臂长下的起重能力。例如，在臂长 30 米时，14 米幅度下的额定起重量可能为 98 吨；在臂长 40 米时，可能为 78 吨。
  4. 分析与决策：
     • 目标重量 65 吨，远小于 78 吨（40米臂长时）。考虑到平台高度20米，起重机吊钩、索具等高度，选择 33米左右的臂长 是安全且合适的。
     • 安全校核： 65吨 / 78吨 ≈ 83%，在通常的安全负荷率范围内。但需确保反应器就位时幅度不会意外增大。
     • 结论： 该工况完全满足要求，且有充足的安全余量。

案例二：风力发电机机组吊装 - 风电工况（主臂 + 塔式副臂 + 超起）

• 场景描述： 吊装风机机舱，重量为 95 吨，轮毂高度为 100 米。这需要极大的起升高度。
• 性能表应用步骤：
  1. 确定工况： 标准主臂无法达到此高度，必须使用风电工况，即“主臂 + 塔式副臂”并启用超起系统。
  2. 确认配置： 性能表会明确标注，例如“主臂 60m + 塔式副臂 54m”，并配合 XX吨超起配重。
  3. 查表：
     • 找到对应的风电工况性能表。
     • 起吊机舱时，幅度通常较小（为了靠近塔筒）。假设工作幅度为 12米。
     • 在12米幅度、
