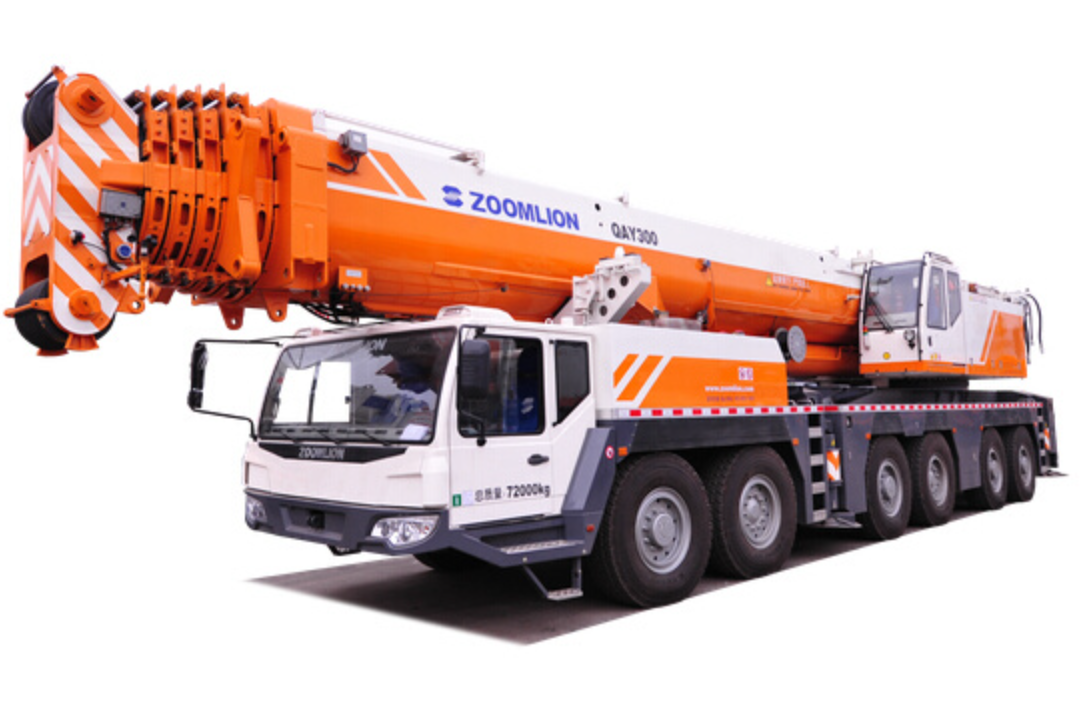

好的，中联重科QAY300V743是一款300吨级的全地面起重机，其起重性能表是其安全、高效作业的核心依据。性能表非常复杂，因为它取决于主臂长度、副臂工况、工作幅度、配重配置、支腿跨距等多个变量的组合。

下面我将通过几个典型的应用案例，详细说明如何在实际工作中应用QAY300V743的起重性能表。

核心原则：性能表应用前的准备工作

在查阅性能表前，必须明确以下几点：

1. 确认工况：是纯主臂作业，还是带副臂（固定副臂或变幅副臂）？是否使用超起装置？
2. 确认配置：使用的配重是多少吨（全配重/部分配重）？支腿是全伸还是半伸？
3. 获取吊装参数：被吊物的实际重量（包括吊钩、索具的重量）、计划吊装的工作幅度（吊臂中心到物件的水平距离）、需要的起升高度。

案例一：风电设备吊装（典型变幅副臂工况）

• 场景：安装一台风力发电机组，需要将重约90吨的机舱吊至100米高的塔筒顶部。
• 应用步骤：
  1. 确定工况：此高度必须使用变幅副臂工况。查询性能表时，应找到“主臂 + 变幅副臂”的相应表格。
  2. 确定配置：为确保起重能力，通常会使用全配重和全支腿。假设QAY300V743全配重100吨，支腿全伸。
  3. 计算幅度和臂长：
     • 起升高度：100米（塔高）+ 机舱高度（约3米）+ 吊索具高度（约5米）= 约108米。
     • 臂长组合：根据起重机的《起重性能表》和《起重特性曲线图》，选择能满足108米高度的臂长组合，例如：主臂60米 + 变幅副臂54米。
     • 工作幅度：塔筒直径、吊车与塔基的距离决定了工作幅度。假设幅度为20米。
  4. 查阅性能表：
     • 在“主臂60m + 变幅副臂54m，全配重，全支腿”的工况性能表中，找到“幅度20m”这一行。
     • 对应查看该工况下的额定起重量。假设表中显示为100吨。
  5. 安全校核：
     • 吊物重量：90吨（机舱）+ 2吨（吊钩索具）= 92吨。
     • 负荷率：92吨 / 100吨 = 92%。
     • 结论：负荷率低于100%，但在高风险的风电吊装中，通常要求有更大的安全余量。92%的负荷率属于临界高风险作业，需要极其谨慎，确保风速、地基等所有条件完美。有时会考虑使用超起装置来提升性能，降低负荷率。

案例二：化工厂反应塔吊装（典型主臂工况）

• 场景：在化工厂检修区，吊装一个重70吨的反应塔，就位高度15米，由于场地限制，吊车需要站在较远的位置，工作幅度为14米。
• 应用步骤：
  1. 确定工况：起升高度不高，使用纯主臂工况即可。
  2. 确定配置：场地允许，使用全配重和全支腿以获得最大起重能力。
  3. 计算臂长：起升高度15米，加上安全余量，主臂仰起后长度约20-25米即可满足。但性能取决于幅度，而非臂长（在满足高度前提下）。
  4. 查阅性能表：
     • 打开“主臂工况，全配重，全支腿”的性能表。
     • 由于臂长对起重能力有影响，需要找到在幅度14米时，不同臂长对应的起重能力。通常臂长越短，起重能力越大。
     • 假设查询结果：主臂20.7米时，幅度14米，额定起重量为110吨；主臂30.7米时，幅度14米，额定起重量为95吨。
  5. 安全校核：
     • 吊物重量：70吨 + 1.5吨（索具）= 71.5吨。
     • 选择臂长：即使使用30.7米臂长（额定95
