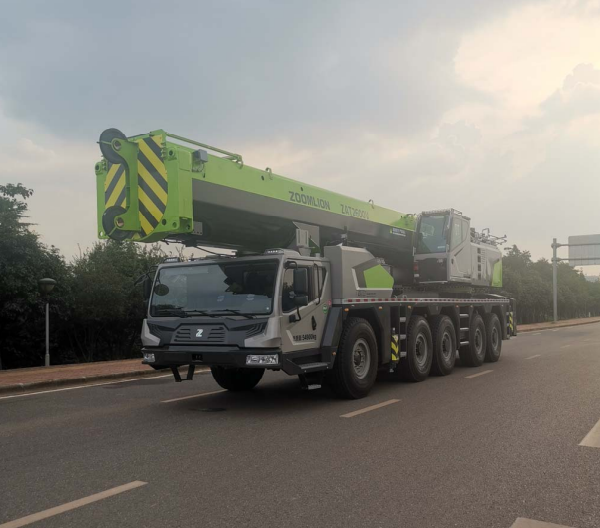

好的，中联重科 ZAT2600V863 是一款 260 吨级的全地面起重机，其起重性能表是指导现场安全、高效作业的“圣经”。下面我将结合几个典型的工况案例，详细说明如何应用其起重性能表。

核心前提：理解性能表的关键要素

在查看案例前，必须先理解性能表的几个核心概念：

1. 工况配置： 性能表基于不同的起重机配置，主要包括：

   • 主臂工况： 使用不同长度的主臂。

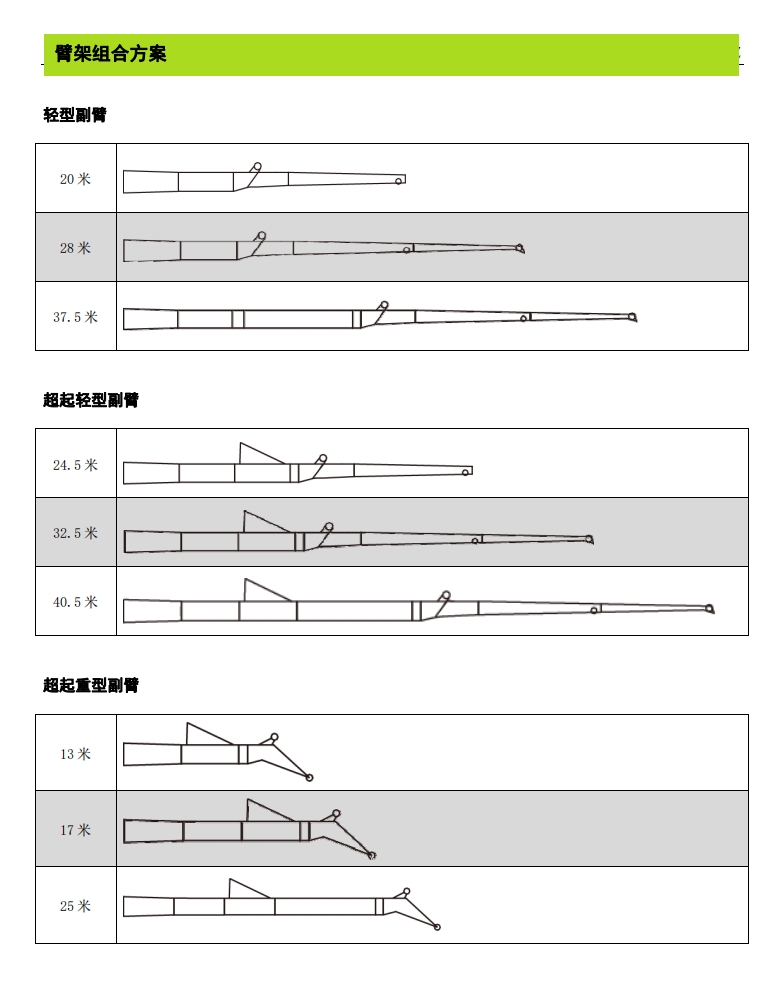

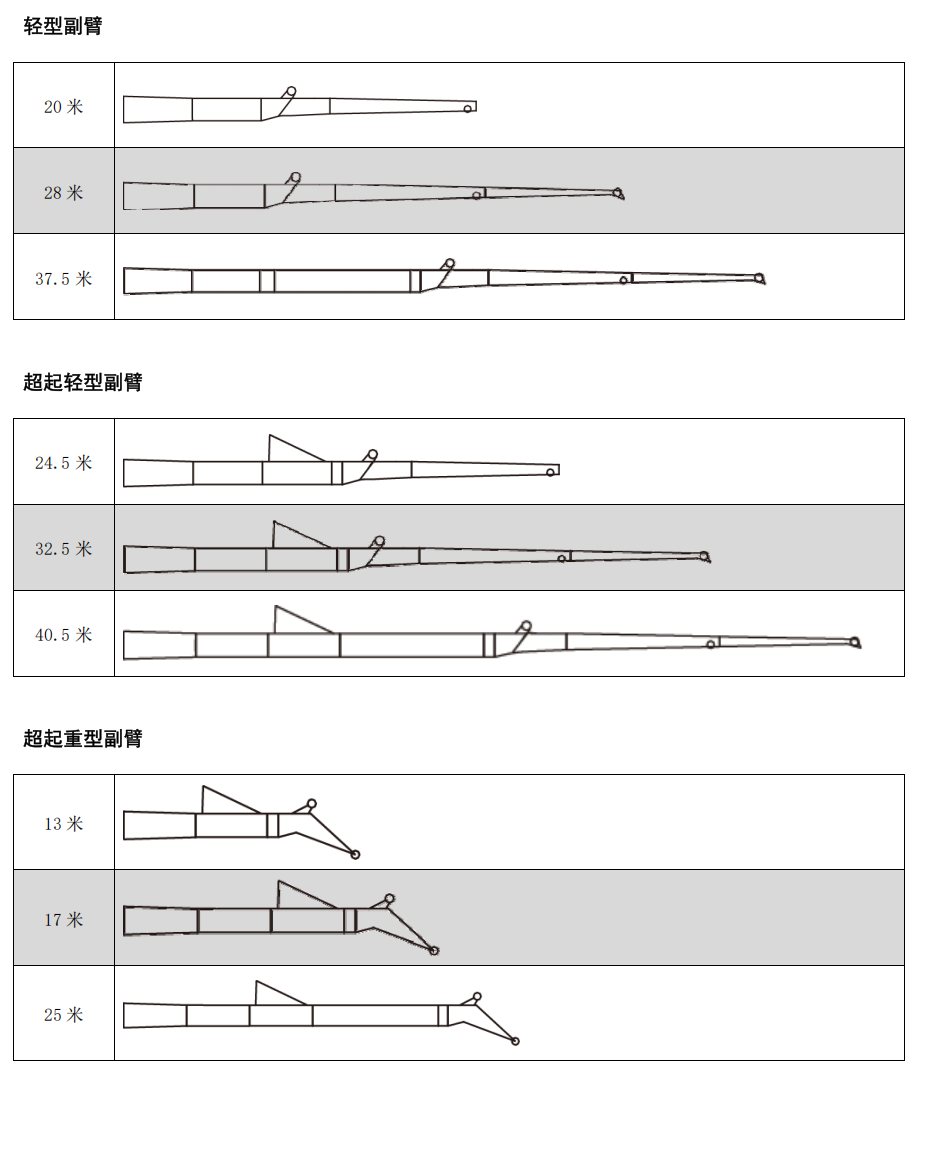

   • 副臂工况（T）： 在主臂末端加装副臂，用于更高的吊装。
   • 超起工况（S）： 展开超起桅杆和配重，大幅提升起重能力，尤其是在大半径作业时。ZAT2600V863 通常配备可变位配重超起（SX），性能更优。
   • 风电工况（W）： 专门为吊装风机部件优化的特殊配置。

2. 性能参数：

   • 幅度（工作半径）： 吊钩中心到起重机回转中心的水平距离。这是最关键的因素之一。
   • 臂长： 主臂伸出长度，或主臂+副臂的组合长度。
   • 额定起重量： 在该幅度和臂长下，起重机允许吊起的最大重量。
   • 支腿跨度： 支腿全伸或半伸，直接影响起重机的稳定性。

3. 安全限制：

   • 百分比负载表： 性能表中的数值是理论最大值，实际作业中必须考虑安全余量，通常使用电脑中的百分比负载表来监控。
   • 风速、地面条件等环境因素也会影响实际起重能力，性能表是在理想条件下制定的。

应用案例详解

案例一：火电厂设备安装 - 主臂工况应用

• 场景描述： 需要将一台重 85 吨的变压器吊装到 15 米高的基础上。现场空间开阔，起重机可以紧靠基础停放。
• 应用步骤：
  1. 确定关键参数： 吊装重量 = 85吨， 所需高度 ≈ 15米（吊索具等）+ 基础高度 ≈ 18米， 作业半径预计为 8 米（因为可以靠近作业）。
  2. 选择工况： 由于高度要求不高，无需副臂。选择 主臂工况。
  3. 查阅性能表（以ZAT2600V863典型性能为例）：
     • 找到 主臂工况 表格。
     • 查看 支腿全伸 状态下的数据。
     • 在“臂长”列中找到能够覆盖18米高度的最小臂长，例如 24米 臂长。
     • 在“幅度”列中找到 8米 半径。
     • 对应交叉点的 额定起重量 可能为 130吨 左右。
  4. 分析与决策：
     • 85吨 < 130吨，起重能力满足要求。
     • 安全校核： 85 / 130 ≈ 65%，在起重机的安全负载范围内（通常低于85%视为安全）。
     • 最终方案： 使用主臂24米，幅度8米，支腿全伸进行吊装。吊装前需精确计算吊索具重量，并确保地面坚实。

案例二：化工厂塔器吊装 - 超起工况应用

• 场景描述： 需要吊装一个重 110 吨、高 45 米的精馏塔。由于周围设备密集，起重机必须停在较远的位置，预计工作半径达到20米。
• 应用步骤：
  1. 确定关键参数： 重量 = 110吨， 高度 ≈ 45米 + 吊索具高度 ≈ 50米， 半径 = 20米。
  2. 选择工况： 高度高、半径大，主臂工况能力严重不足。必须使用 超起工况（S或SX） 来获得足够的起重能力和稳定性。
  3. 查阅性能表：
     • 找到 带超起（SX）工况 表格。
     • 假设使用 主臂60米 + 超起 配置。
     • 在幅度20米一列，查看对应60米臂长的起重能力。这个值可能约为 125吨。
  4. 分析与决策：
     • 110吨 < 125吨，理论满足。
     • 安全校核： 110 / 125 = 88%。这个负载率已经很高
