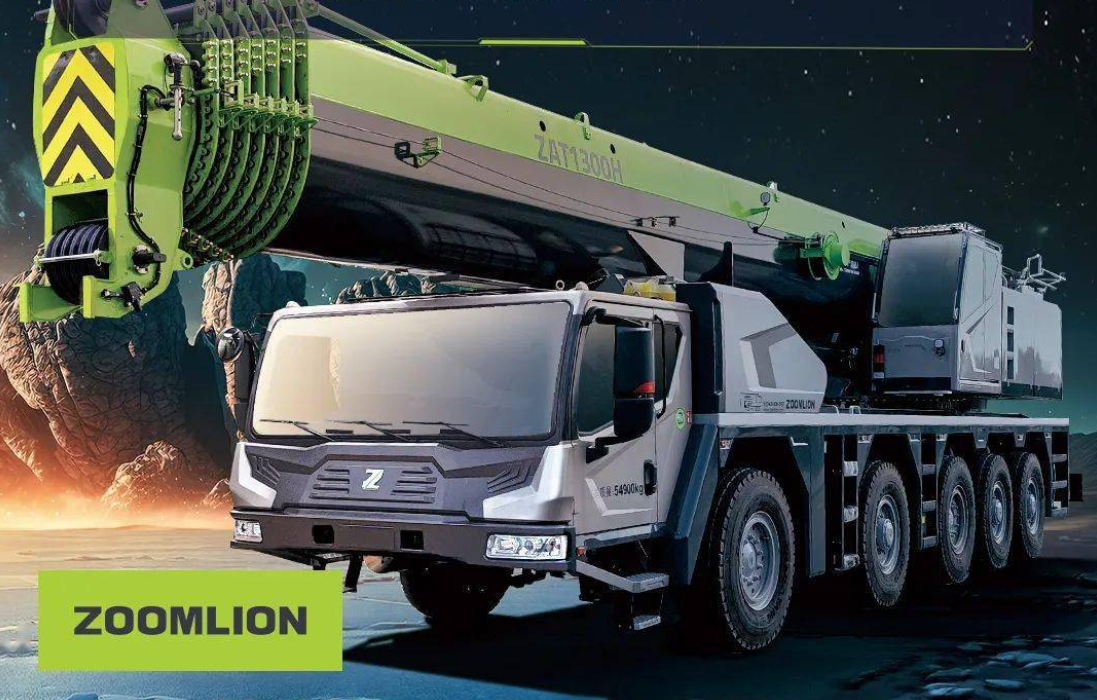

好的，中联重科 ZAT1300H863-1 是一款130吨级的全地面起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“生命线”。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表。

首先，理解性能表的关键要素

在查看案例前，必须明确性能表的几个核心参数和概念：

1. 工况（配置）： 这是性能表的基础。ZAT1300H863-1主要有：

   • 主臂工况： 使用基本臂（约13米）到全伸主臂（约60米）。

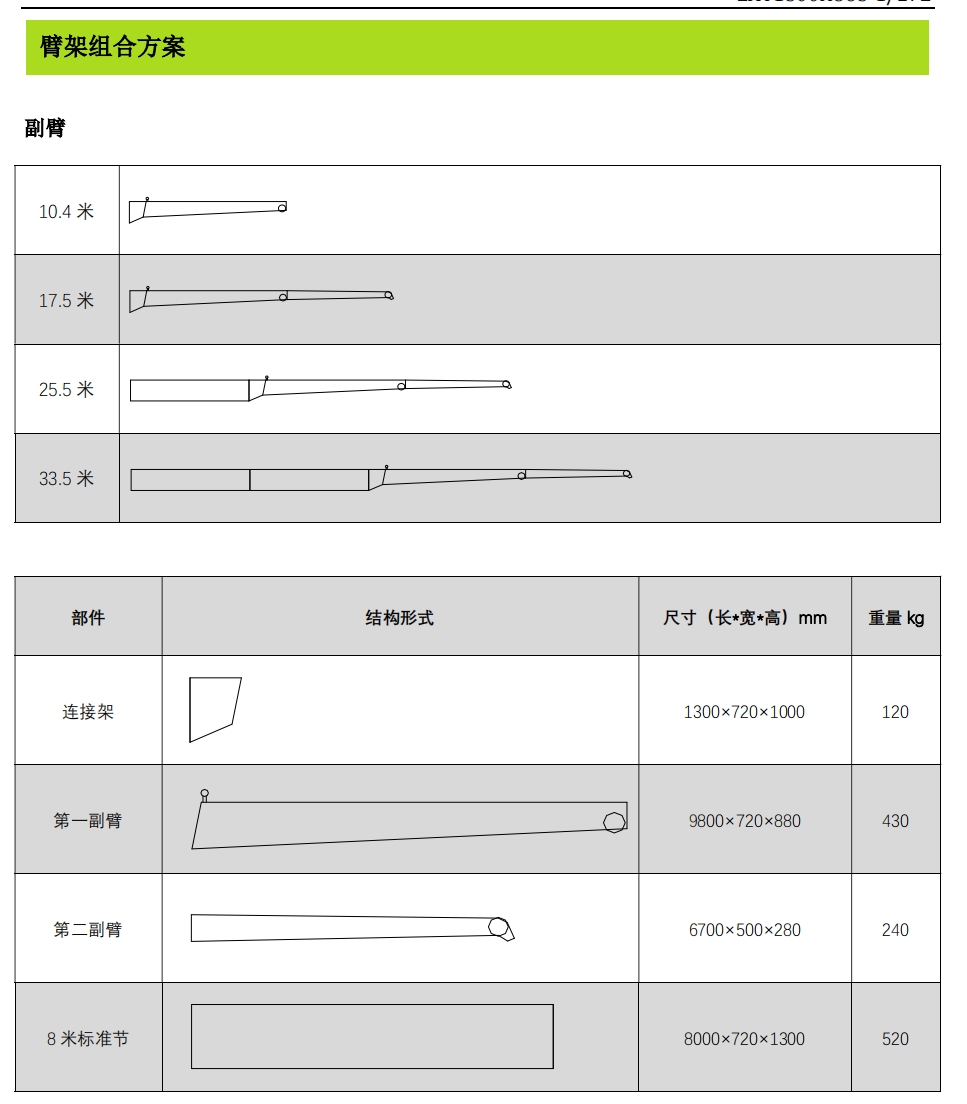

   • 主臂+副臂工况： 主臂全伸或部分伸出，再接上副臂（通常有9.5米、16米、25米等不同长度），用于超高作业。
   • 固定副臂工况： 用于特定的塔式工况，提升起升高度。

2. 幅度（工作半径）： 吊钩中心线到起重机回转中心的水平距离。这是决定起重能力的首要因素。

3. 臂长： 主臂伸出的长度，或主臂+副臂的总长度。

4. 额定起重量： 在特定工况、臂长和幅度下，起重机被允许安全起吊的最大重量。这个数值已经包含了动载系数和安全余量。

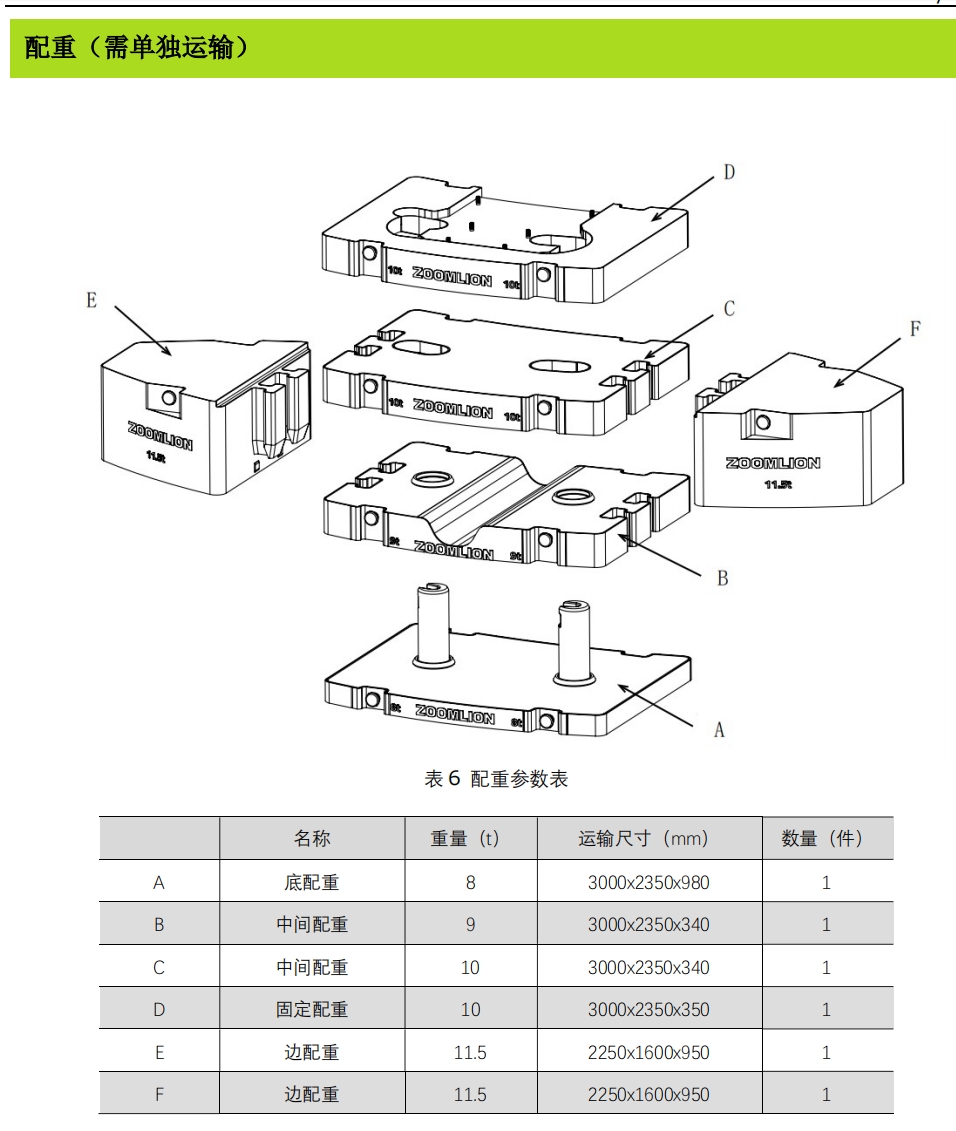

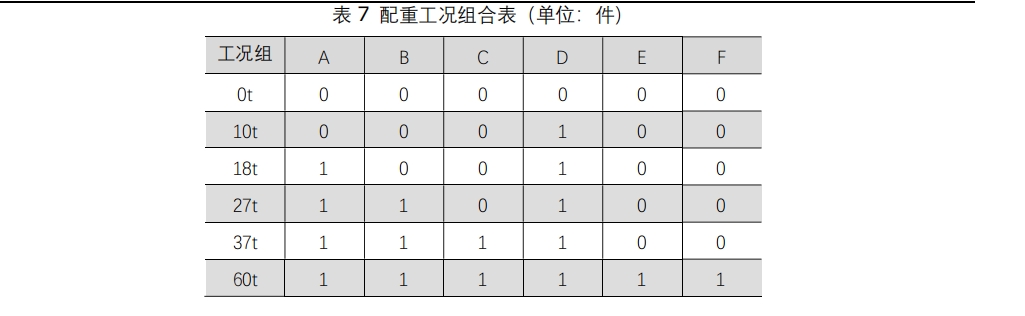

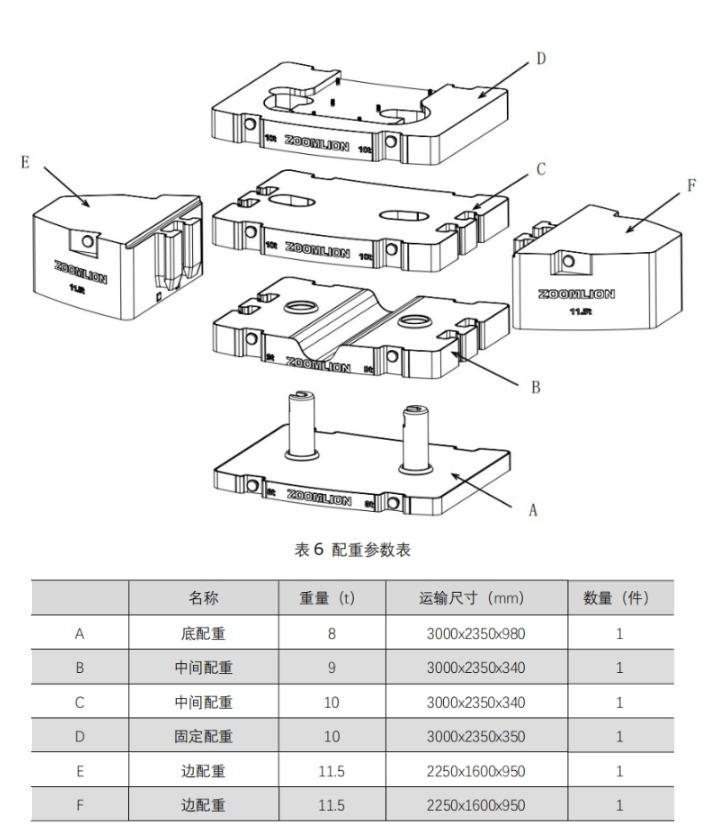

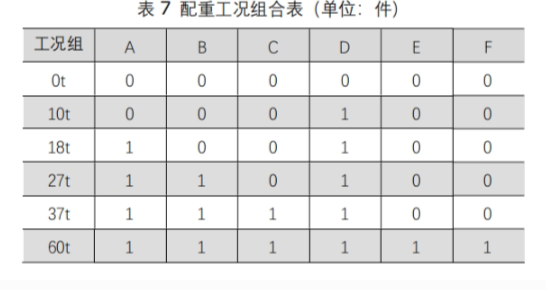

5. 配重： ZAT1300H863-1可能配备不同重量的配重（如基本配重、全部配重）。性能表会明确标注对应的配重配置。

6. 支腿状态： 全伸支腿（提供最大稳定性）或半伸支腿。绝大多数重型吊装都要求全伸支腿。

应用案例详解

案例一：常规厂房钢结构吊装（主臂工况）

• 场景描述： 需要在空旷的工地上吊装一段重28吨的钢梁，安装高度为25米。
• 应用步骤：
  1. 确定工况： 安装高度25米，主臂完全可以覆盖，因此选择主臂工况。
  2. 确定吊装幅度： 由于钢结构需要精准就位，起重机不能离安装点太近。假设经过现场测量，吊装幅度需要控制在14米。
  3. 查询性能表：
     • 找到 “主臂工况 — 全配重” 的性能表。
     • 在“臂长”一栏中，找到能够覆盖25米安装高度并留有余量的臂长。25米高度加上吊索具和钢梁本身的高度，臂长至少需要30米以上。我们选择 34米臂长。
     • 在34米臂长这一行，横向找到 “14米”幅度 对应的额定起重量。
     • 查表示例： 在34米臂长、14米幅度下，性能表显示的额定起重量可能为 32吨。
  4. 安全校核与决策：
     • 吊物重量28吨 < 额定起重量32吨。
     • 安全余量计算： (32 - 28) / 32 ≈ 12.5%。这是一个相对健康的余量。
     • 结论： 该吊装方案是安全的。可以按照此方案进行，但需确保地面坚实，支腿全伸垫牢。

案例二：高层建筑设备吊装（主臂+副臂工况）

• 场景描述： 需要将一台重8吨的空调主机吊装到18层楼顶，安装高度约70米。
• 应用步骤：
  1. 确定工况： 70米的高度远超主臂极限（约60米），必须使用主臂+副臂工况。
  2. 确定臂长组合： 假设使用 “主臂54米 + 25米副臂”，总臂长可达79米，足以覆盖70米高度并留有作业空间。
  3. 确定吊装幅度： 由于楼体阻挡，起重机必须离建筑物有一定距离。假设幅度为20米。
  4. 查询性能表：
     • 找到 “主臂+副臂工况 — 全配重” 的性能表。
     • 找到对应的臂长组合 “54m+25m”。
     • 在20米幅度下，查找额定起重量。
     • 查表示例： 性能表显示额定起重量可能为 9.5吨。
  5. 安全校核与决策：
     • 吊物重量8吨 < 额定起重量
