好的，我们来详细解析一下中联重科 ZTC1100V763-1 这款110吨汽车起重机在不同工况下，其《起重性能表》的实际应用案例。

首先，明确几个关键点：

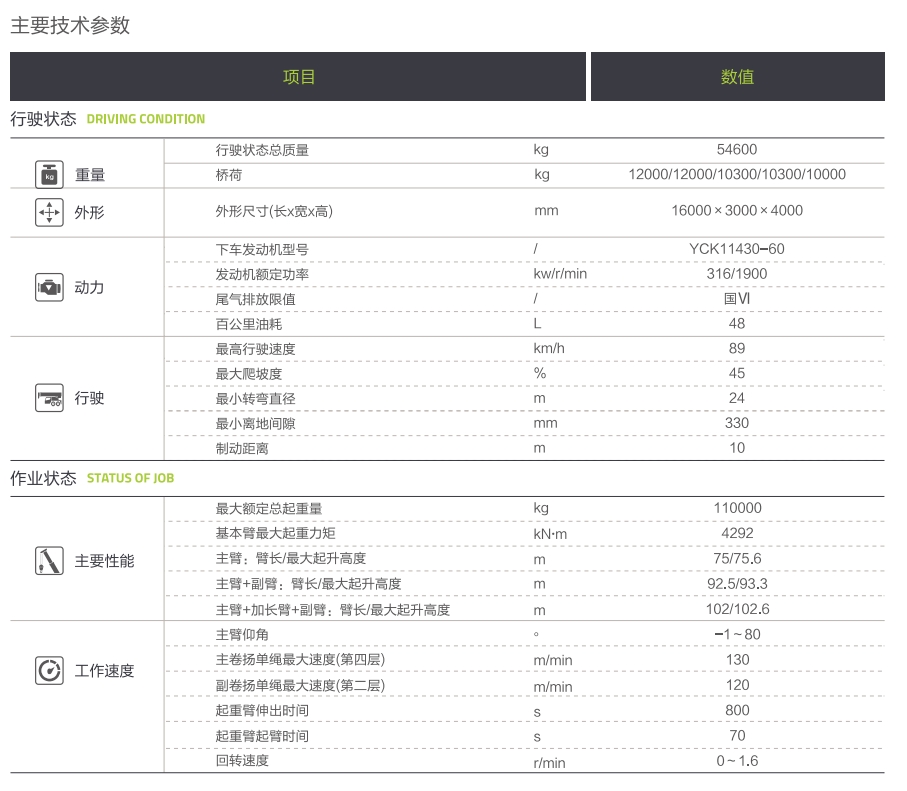

• 车型特点：ZTC1100V763-1 是一款7桥110吨级全地面起重机，主臂最长60米，副臂最长可达18米，具备强大的起重能力和灵活的工况适应性。
• 性能表核心：起重性能表是吊装作业的“生命线”，它规定了在特定工况配置（如臂长、幅度） 下，起重机所能安全吊起的最大额定起重量。任何操作都不能超过表中的限制。
• 核心参数：应用性能表时，必须时刻关注三个核心参数：幅度（工作半径）、臂长、额定起重量。它们相互制约。

应用案例一：城市立交桥预制梁吊装

• 场景描述：需要在城市立交桥工地，将一块重约 38吨 的预制混凝土梁吊装到桥墩上。桥墩高度约12米。现场空间有限，吊车需要站在离桥墩中心一定距离的位置。
• 工况选择与性能表应用：
  1. 确定基本工况：由于桥墩高12米，加上吊索具和梁本身的高度，吊钩需要达到约15米的高度。因此，主臂长度至少需要选择 18.4米 或更长。
  2. 确定安全幅度：由于场地限制，吊车中心需要离桥墩中心约 10米（即幅度为10米）。
  3. 查表验证：
     • 翻开ZTC1100V763-1的性能表，找到 “主臂工况” 部分。
     • 在臂长一列中找到 18.4米（或最接近的、比18.4米长的臂长，如21.7米）。
     • 在幅度一行中找到 10米。
     • 查看交叉点的数值，即该工况下的额定起重量。例如，在臂长18.4米、幅度10米时，额定起重量可能为 52吨 左右。
  4. 安全分析：
     • 预制梁重量为38吨，远小于额定起重量52吨。
     • 结论：该工况是安全的。但还需考虑风载、吊索具重量（约2吨）等，因此实际吊装重量为40吨，安全余量为12吨，符合安全规范。

应用案例二：工厂内大型设备安装（需使用副臂）

• 场景描述：在化工厂区内，需要将一个重 15吨 的反应器安装到厂房内30米高的平台上。厂房上方有屋顶，吊车无法直接垂直吊装，需要将设备“递”进厂房内部。
• 工况选择与性能表应用：
  1. 确定工况复杂性：这个任务需要副臂（飞臂） 来实现更大的作业高度和幅度下的精准就位。假设使用主臂+副臂总长约45米。
  2. 确定幅度：吊车需要站在厂房外，臂架需要伸到厂房内部，幅度可能达到 20米 或更远。
  3. 查表验证：
     • 翻开性能表的 “主臂+副臂工况” 部分。这是与纯主臂工况完全不同的表格。
     • 找到对应的主臂长度、副臂长度和安装角度（如30°）。
     • 在幅度20米一栏下，查找额定起重量。例如，在某种副臂配置下，幅度20米时的额定起重量可能为 18吨。
  4. 安全分析：
     • 设备重量15吨，小于额定起重量18吨。
     • 关键点：副臂工况下的起重能力远低于主臂工况，且对操作稳定性和精准度要求极高。必须严格按表操作，并注意副臂的仰角限制。
     • 结论：该工况在理论上是可行的，但必须由经验丰富的司机操作，并做好全程监控。

应用案例三：风电场地转场吊装（配重与支腿配置）

• 场景描述：在风电场，需要吊起一台风力发电机的机舱（重约80吨）进行更换。现场地面为经过处理的碎石地基。
• 工况选择与性能表应用：
  1. 确定最大负荷工况：这是典型的极限吊装任务，需要起重机发挥最大能力。通常会使用最短的主臂和最小的幅度，以
