好的，我们来详细探讨一下徐工XCC2600履带起重机在不同工况下起重性能表的实际应用案例。

首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律文件”。它严格规定了起重机在不同工况（主要是主臂长度、工作幅度、配重配置和超起配置）下能够安全吊起的最大重量。任何吊装方案都必须基于性能表进行编制和校核。

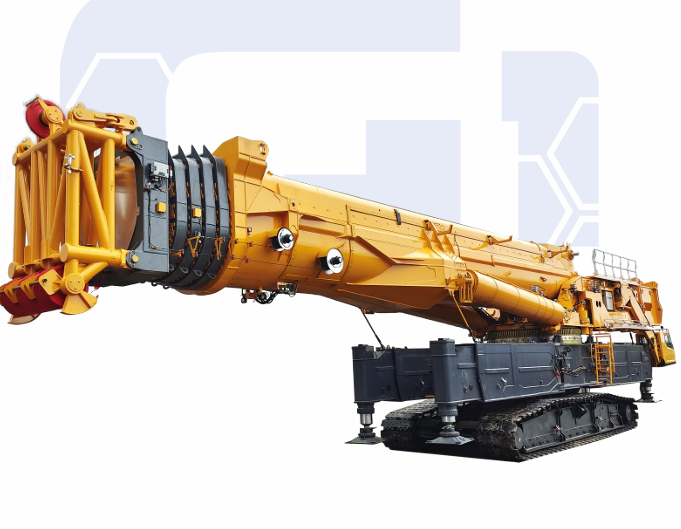

徐工XCC2600 关键参数简介：

• 最大起重量： 2600吨
• 主臂工况： 最大臂长可达156米（或更长，取决于具体版本）
• 典型配置： 通常需要配合超起装置（如塔式副臂、变幅副臂等）来实现大吨位、大高度的吊装。
• 核心优势： 特别适用于风电、石化、核电、桥梁等大型基础设施建设项目中的超大型构件吊装。

---

应用案例一：风电领域 - 大型风机吊装

场景描述： 在某个风电场，需要安装一台轮毂高度为140米的风力发电机组。其最重部件为机舱，重量为135吨。

应用性能表步骤：

1. 确定工况配置：

   • 主臂长度 (L)： 需要吊装高度140米，加上吊索具高度和安全余量，主臂长度需选择156米。
   • 工况模式： 由于臂长很长，起重量大，必须使用超起工况（如带超起配重和超起桅杆）。
   • 配重： 根据性能表，选择最大配置的配重车和超起配重，例如800吨主配重 + 数百吨的超起配重。

2. 查询性能表：

   • 找到对应“156米主臂 + 超起工况”的性能表分页。
   • 确定工作幅度 (R)：即吊机回转中心到吊钩垂点的水平距离。风机塔筒旁边有预定位置，假设幅度为24米。
   • 在性能表中，横坐标是“幅度(R)”，纵坐标是“臂长(L)”。找到 R=24m，L=156m 的交叉点，查看对应的额定起重量。假设查表结果为 148吨。

3. 安全校核与决策：

   • 机舱重量135吨 < 额定起重量148吨。从数据上看是可行的。
   • 计算负载率： (135吨 / 148吨) × 100% ≈ 91.2%。这个负载率在大型吊装中属于较高但可接受的范围（通常要求低于85%-90%，具体取决于公司安全标准），但需要极其谨慎的操作。
   • 考虑其他因素： 性能表是基于理想平地工况。现场还需考虑风载（风机所在处风通常很大）、地基承载力、吊索具重量（约2-3吨）等。因此，实际作业时，135吨的吊重加上吊索具重量，总重已接近138吨，负载率会进一步提高。
   • 最终决策： 工程师可能会决定：
     • 方案A（优选）： 如果场地允许，尝试将起重机站位更靠近塔筒，将工作幅度减小到22米。重新查表，额定起重量可能增至160吨，这样负载率将显著降低，作业更安全。
     • 方案B（执行）： 如果幅度无法改变，则必须制定严格的安全措施，如选择风速极低的窗口期作业，并全程进行严密监控。

---

应用案例二：石化领域 - 大型反应器安装

场景描述： 在炼油厂扩建项目中，需要将一个重达1800吨的大型加氢反应器吊装就位。设备就位高度不高，但重量极大。

应用性能表步骤：

1. 确定工况配置：

   • 主臂长度 (L)： 设备就位高度可能只有20米，但为了获得更大的起重量，通常会使用较短的臂长。选择 42米 主臂。
   • 工况模式： 此重量已接近XCC2600的极限，必须使用最强悍的超起工况，可能是“固定副臂”或“塔式工况”，并铺设超起桅杆，使用全部可用的配重。

2. 查询性能表：

   • 找到对应“42米主臂 + 最强超起配置”的性能表。这种工况下，起重机的起重能力主要受结构强度而非稳定性限制。
   • 确定**工作幅度 (R
