好的，徐工XCA2000是全球领先的2000吨级全地面起重机，其起重性能表是指导安全、高效作业的“圣经”。它的应用不是简单地查一个数字，而是需要结合具体工况进行综合分析和决策。

下面我将通过几个典型的应用案例，详细说明XCA2000起重性能表在不同工况下的具体应用方法和关键点。

案例一：陆上风电安装（最核心的工况）

工况描述： 安装一台6.25MW的风电机组，风机塔筒最重节段为110吨，轮毂高度为140米。作业场地为平整的硬质砂石地面。计划使用主臂120米 + 风电臂头工况。

性能表应用步骤：

1. 确定工况配置： 首先在性能表上找到“主臂+风电臂头”的工况页。确认使用的臂架组合为120米主臂 + 相应的风电臂头（臂头自身有固定长度，如18米或24米，总起升高度可达140米以上）。

2. 查找额定起重量：

   • 横坐标：工作幅度（作业半径）。安装最重部件时，吊车需要尽可能靠近塔筒基础，以减小幅度。假设塔筒直径为5米，吊钩需要偏离塔筒中心一定距离以避免碰撞，初步确定工作幅度为 12米。
   • 纵坐标：臂长。此处为 120米主臂 + 风电臂头（该组合对应一个特定的性能曲线）。
   • 查表：在对应120米主臂+风电臂头的曲线上，找到幅度12米对应的额定起重量。假设查表得到值为 130吨。

3. 进行载荷计算与核对：

   • 吊装总重量 = 塔筒节段重量（110吨）+ 吊钩重量（例如，200吨级吊钩约8吨）+ 索具重量（约2吨）= 120吨。
   • 安全核对： 额定起重量（130吨） > 吊装总重量（120吨）。满足要求，且有余量。

4. 考虑关键限制因素（性能表的附注和图表）：

   • 风速限制： 性能表通常基于特定风速（如≤8.3m/s）制定。风电安装要求风速更低（如≤10m/s），必须严格遵守。现场需配备风速仪实时监控。

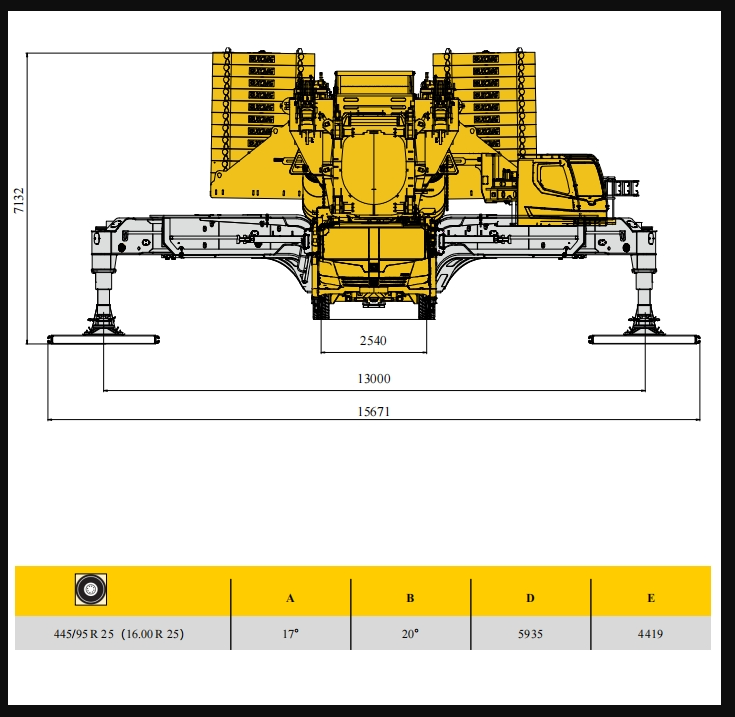

   • 地面压强： XCA2000配备支腿垫板。性能表对应的是特定地基承载力。砂石地面通常能满足要求，但需确认支腿下方铺设了足够面积的路基箱，以防止沉降。

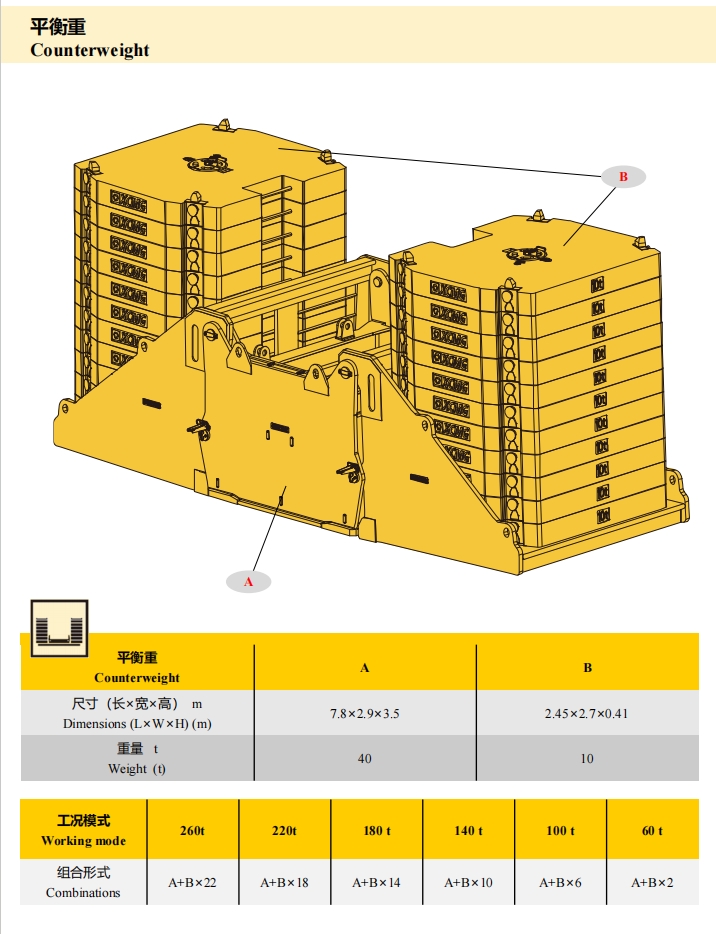

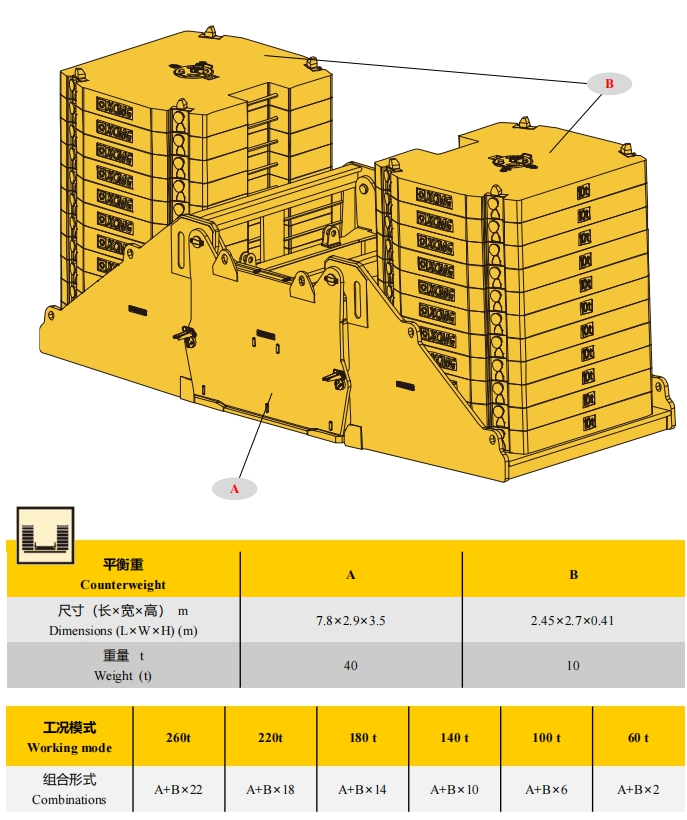

   • 超起配置： XCA2000在风电工况下必须使用超起装置（如超起配重、超起桅杆）。性能表上的数据是基于“最大后配重+超起配重”的配置（例如，整车配重达到400吨以上）。操作前必须确保配重全部挂接正确。

结论： 在此工况下，XCA2000在12米幅度、120米主臂+风电臂头工况下，起重能力完全满足要求，方案可行。

案例二：石化项目大型反应器吊装（重型件吊装）

工况描述： 吊装一个重量为 180吨 的反应器，需将其安装到20米高的混凝土基础上。现场空间开阔，但设备就位位置周围有管廊，要求吊车工作幅度不能小于 16米。

性能表应用步骤：

1. 确定工况配置： 由于起升高度不高（约30米即可），但重量大、幅度大，应选择主臂工况或主臂+副臂（短副臂）工况，以获得更强的起重能力。

2. 查找额定起重量：

   • 尝试使用主臂工况：查看性能表中“主臂”部分，假设使用 42米 的主臂长度（足以覆盖起升高度）。
   • 在42米主臂的曲线上，查找幅度16米对应的额定起重量。假设查表值为 190吨。

3. 进行载荷计算与核对：

   • 吊装总重量 = 反应器重量（180吨）+ 吊钩索具（约10吨）= 190吨。
   • 安全核对： 额定起重量（190吨） = 吊装总重量（190吨）。处于临界状态，风险极高。

4. 优化方案与再查表：

   • 风险分析： 临界吊装是不可接受的。任何细微的波动（如风力、启动惯性）都可能导致
