好的，我们来详细解析一下徐工XCA1600全地面起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文书”。任何操作都必须严格依据性能表进行，严禁超载或违规操作。

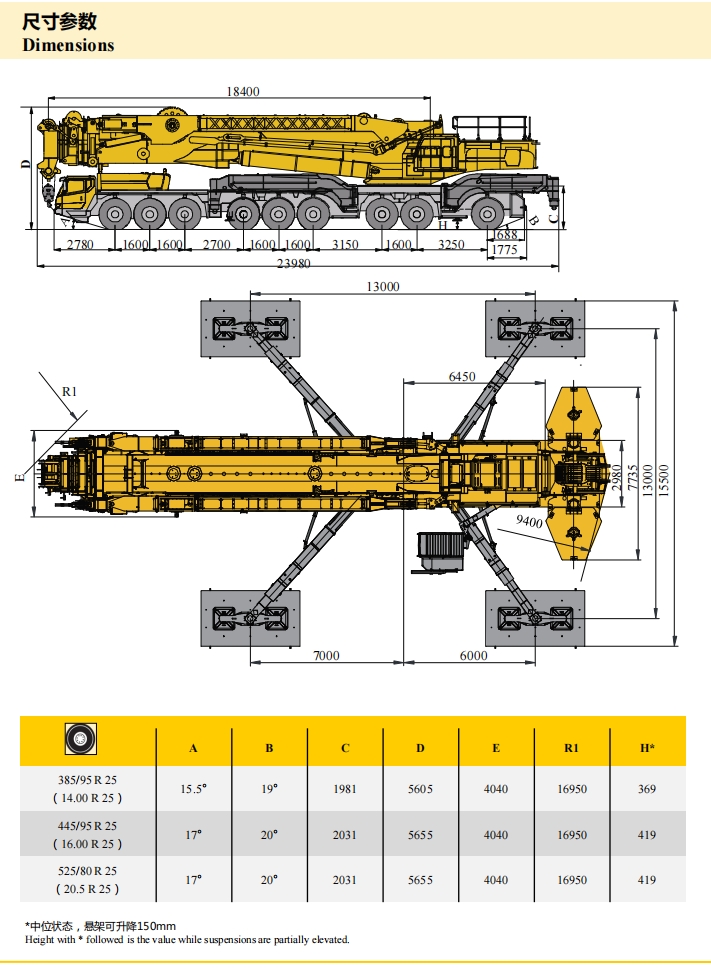

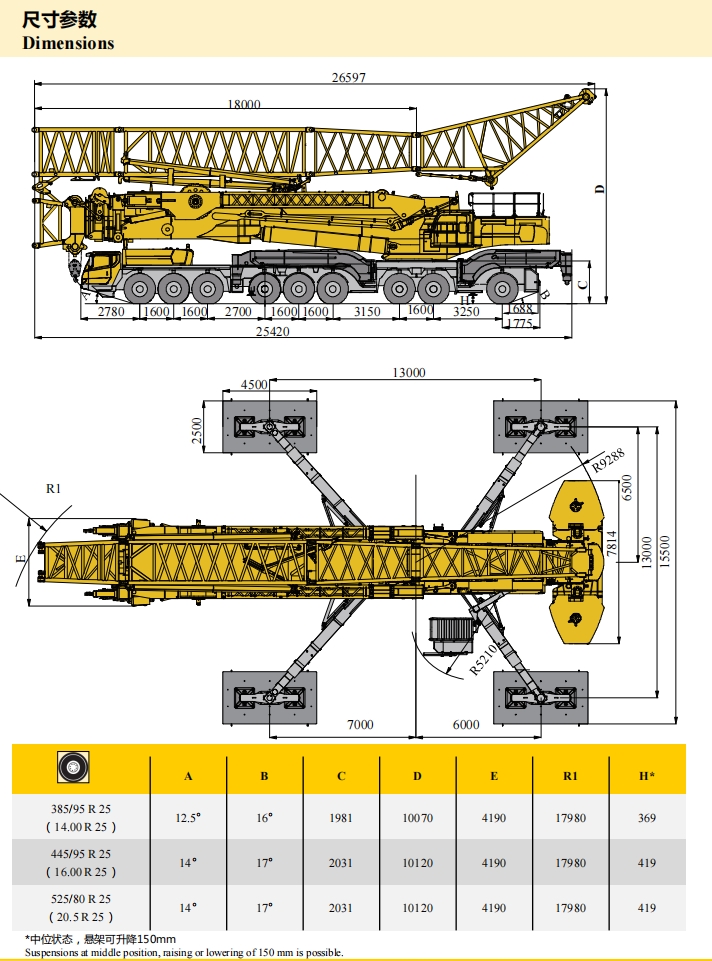

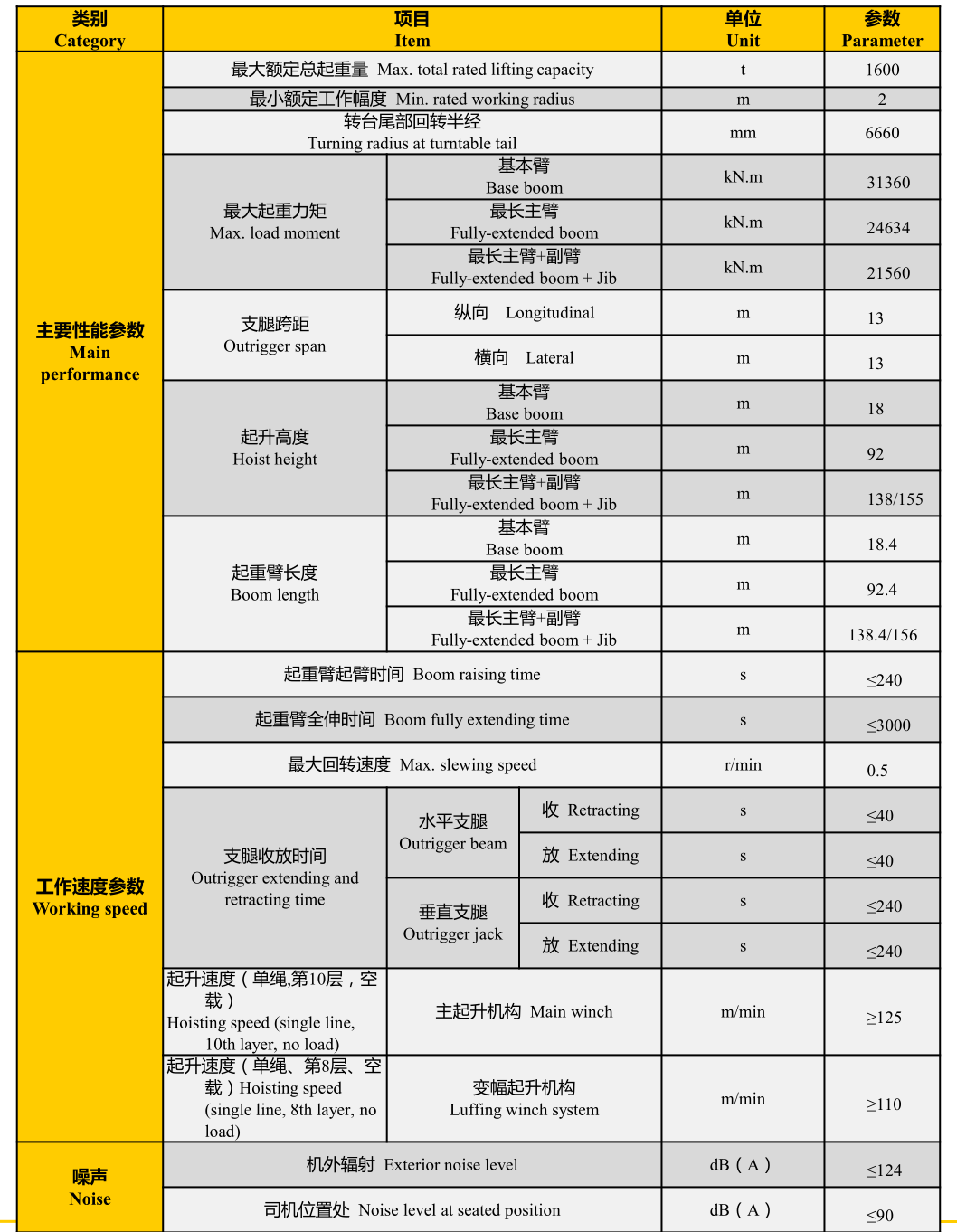

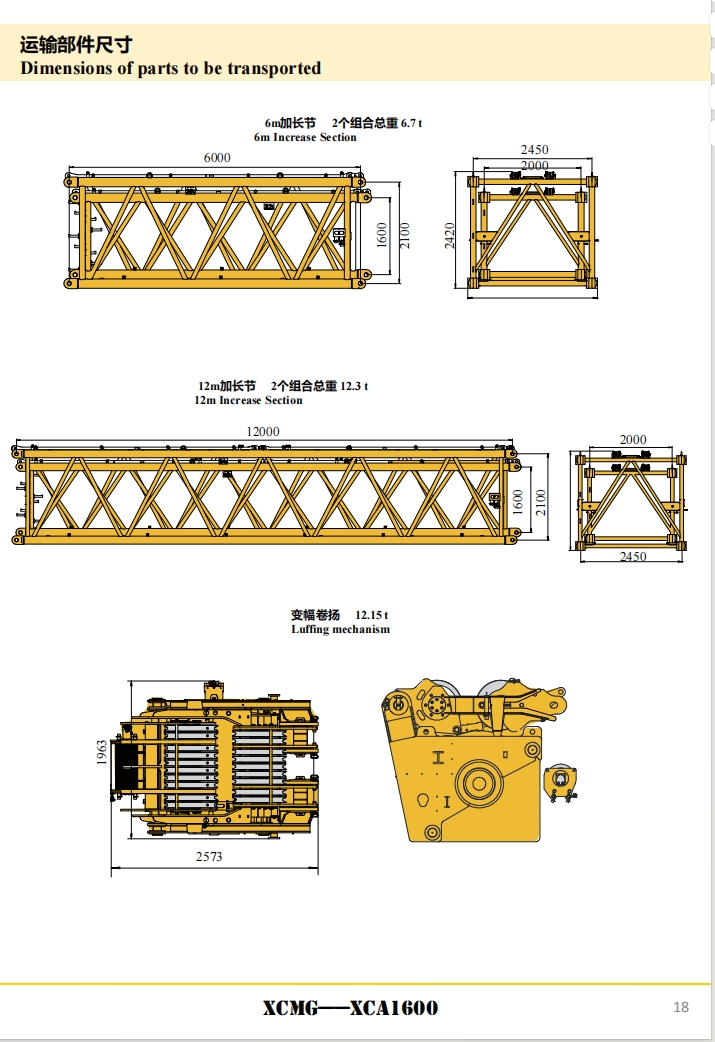

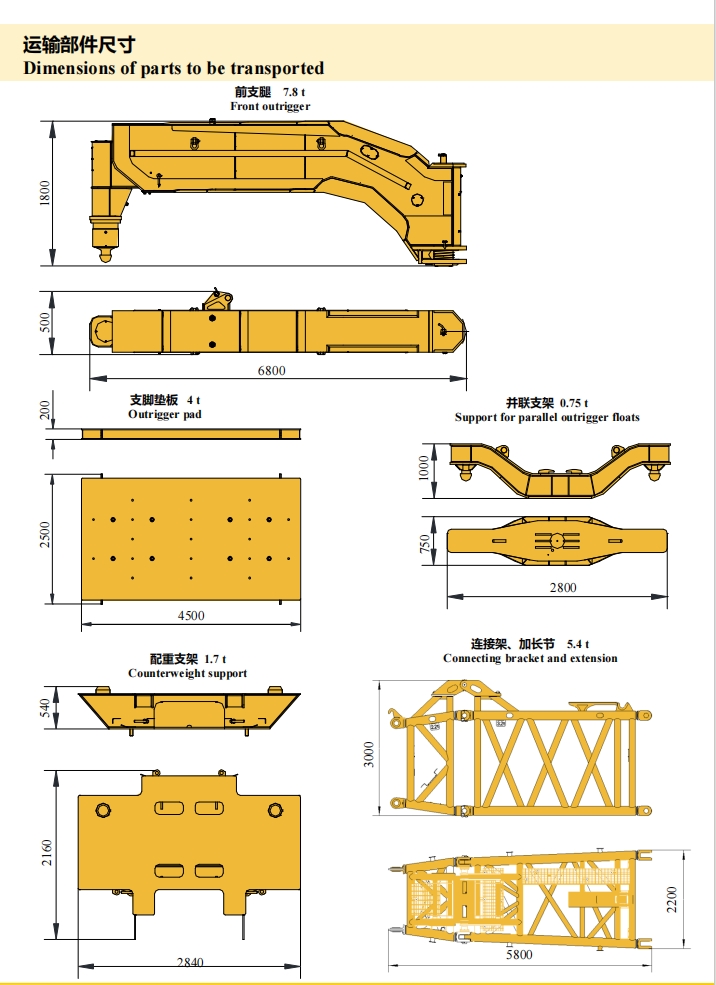

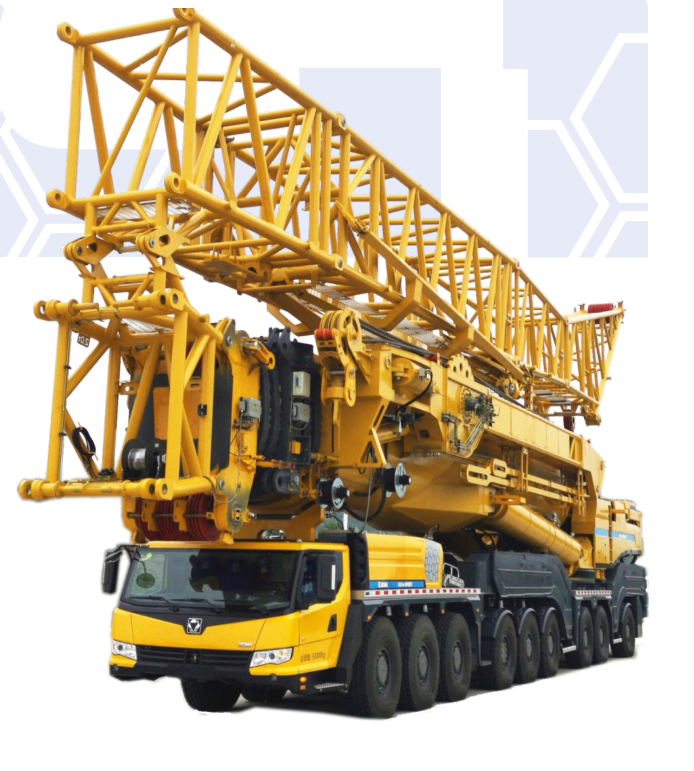

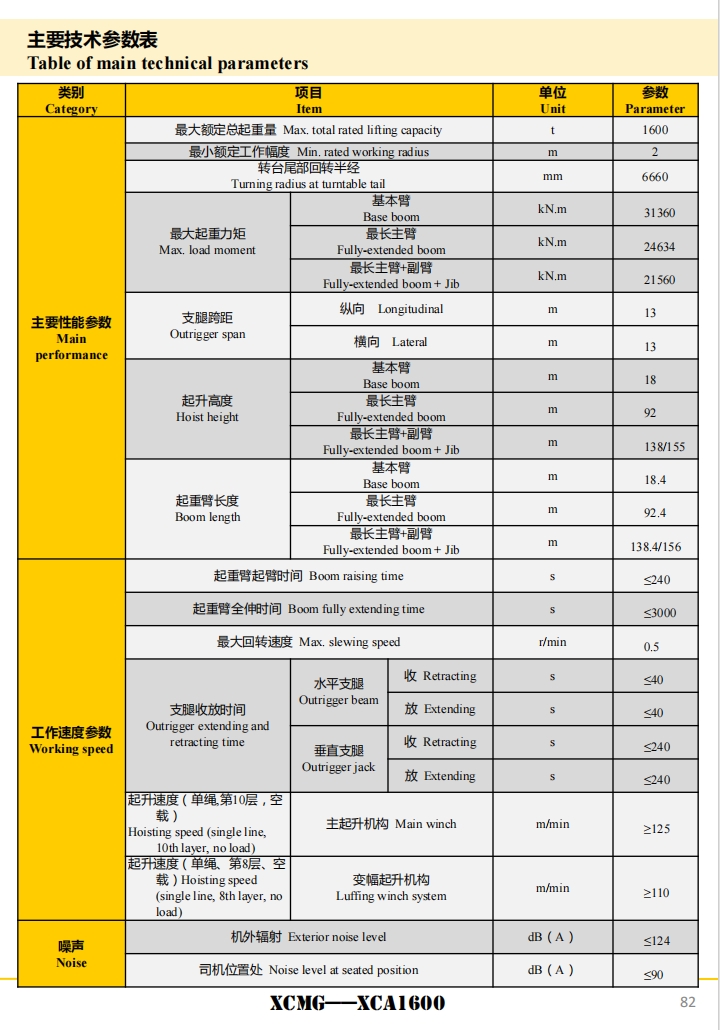

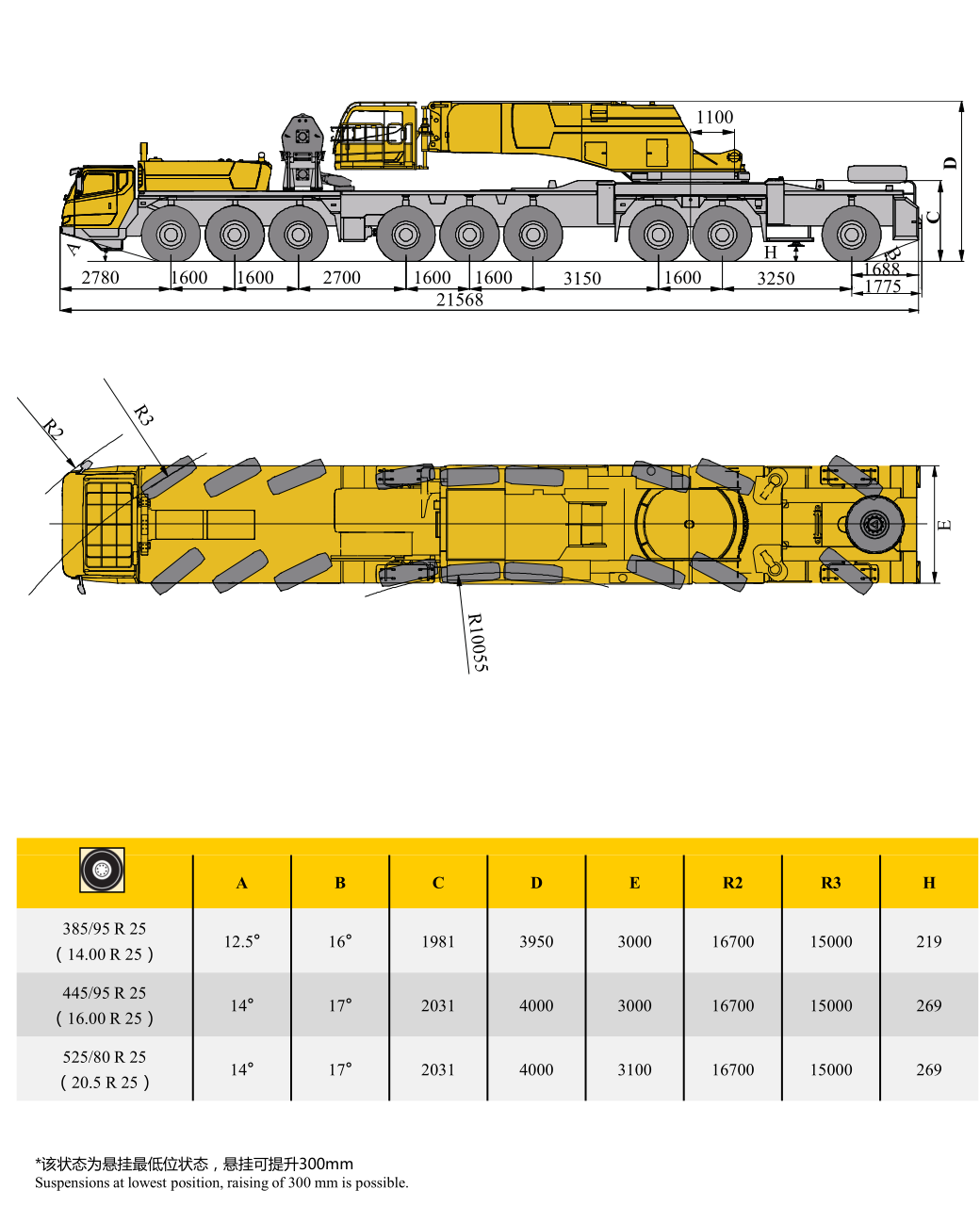

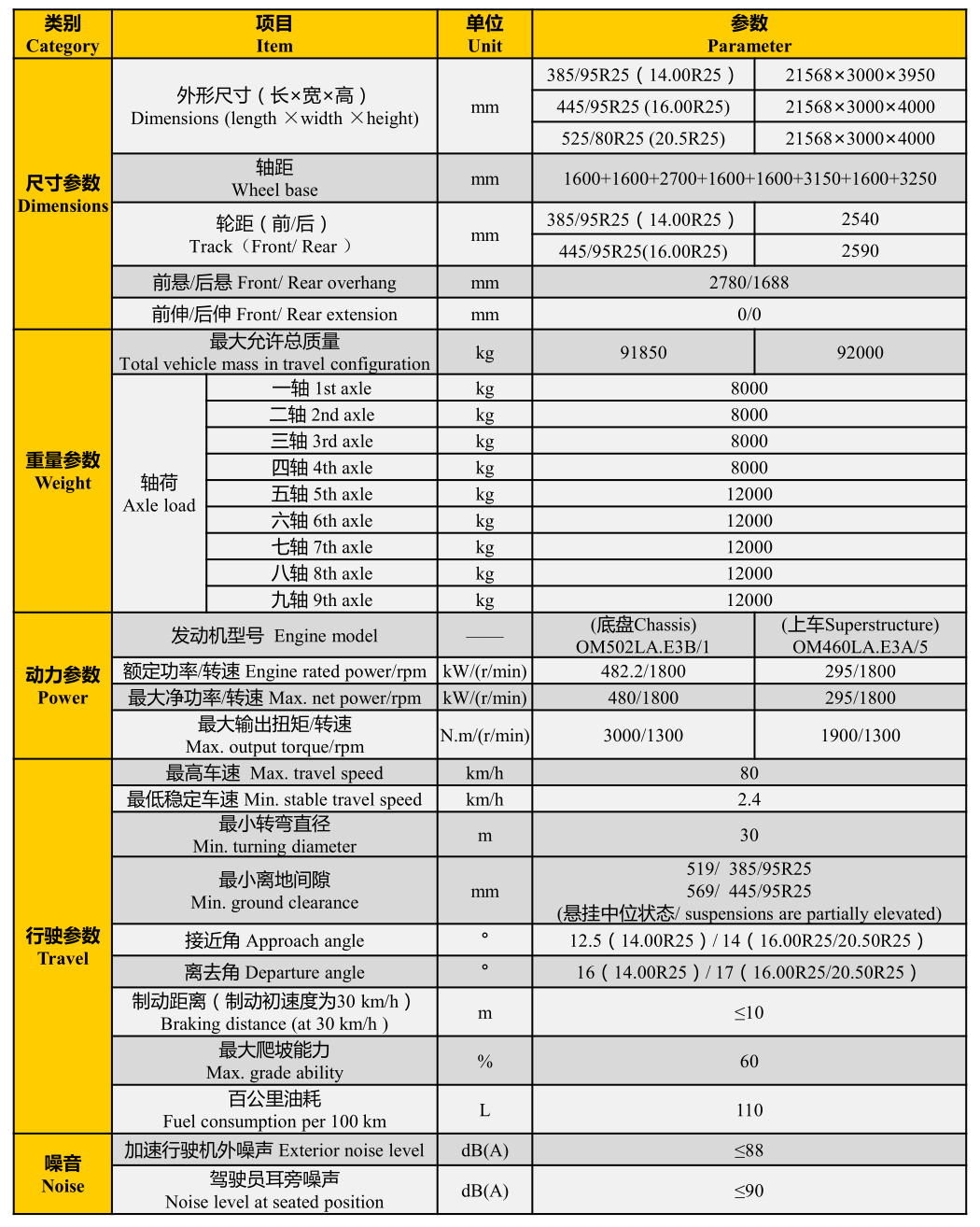

徐工XCA1600是一款1600吨级的超大型起重机，其性能表非常复杂，通常以手册或车载电脑（LMI系统）的形式呈现。性能表的核心变量包括：

• 工况：如主臂工况、塔式工况、超起工况等。
• 幅度：吊臂回转中心到吊钩垂直线的水平距离。

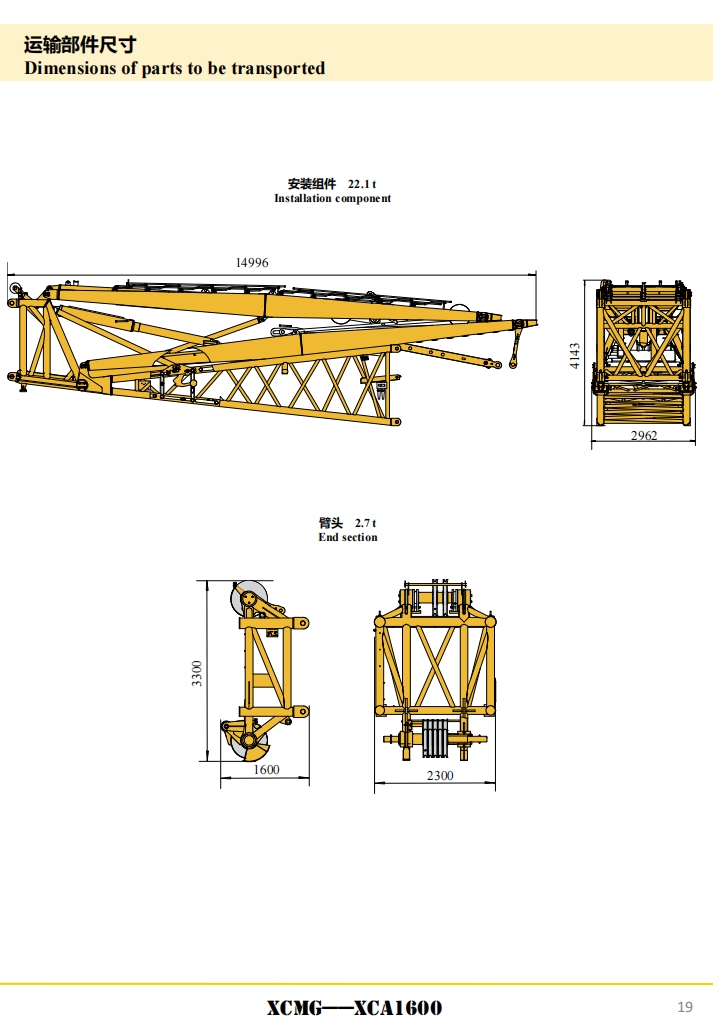

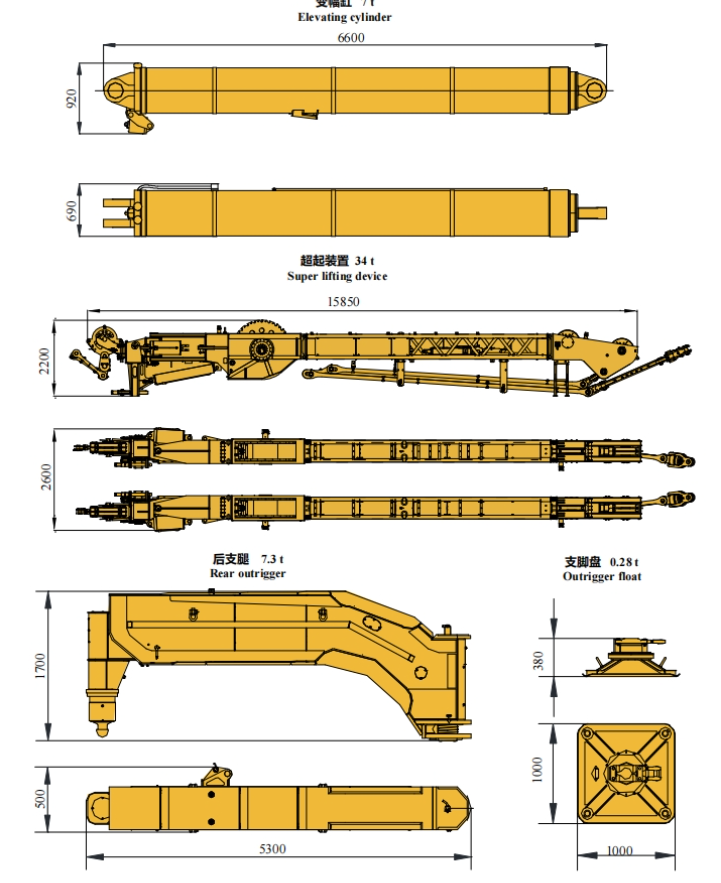

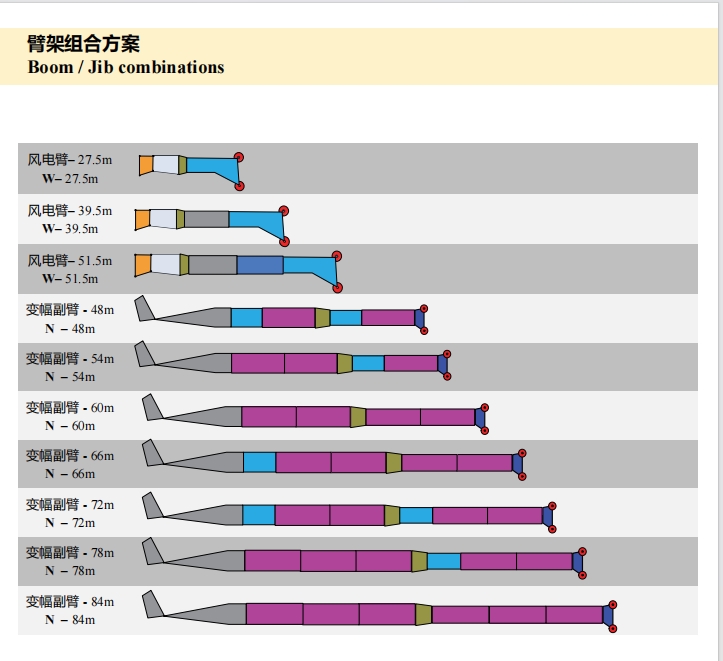

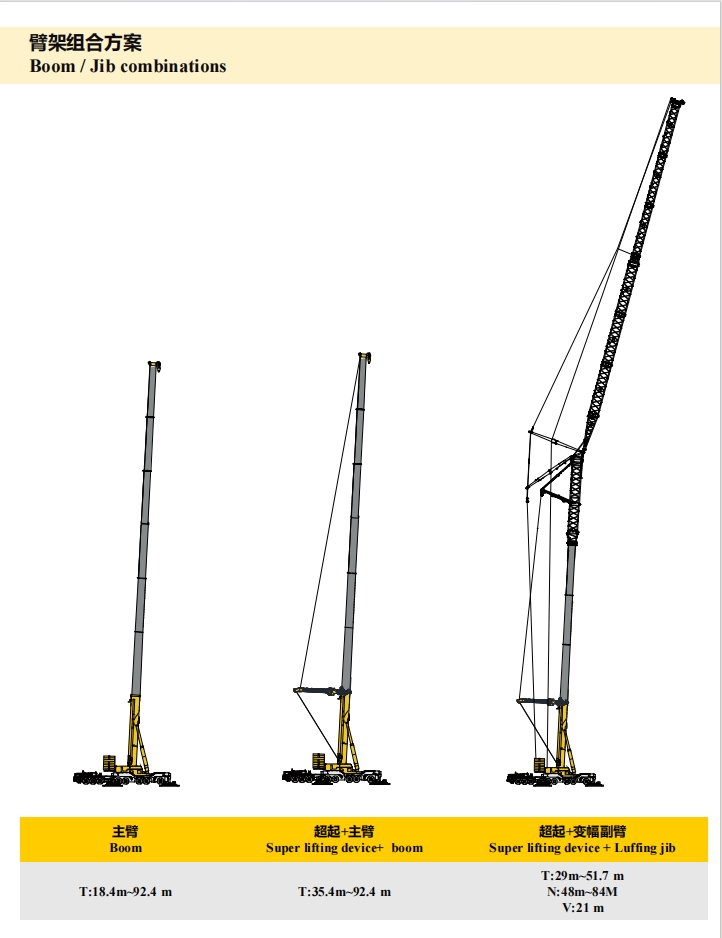

• 臂长：主臂长度或主臂+副臂的组合长度。

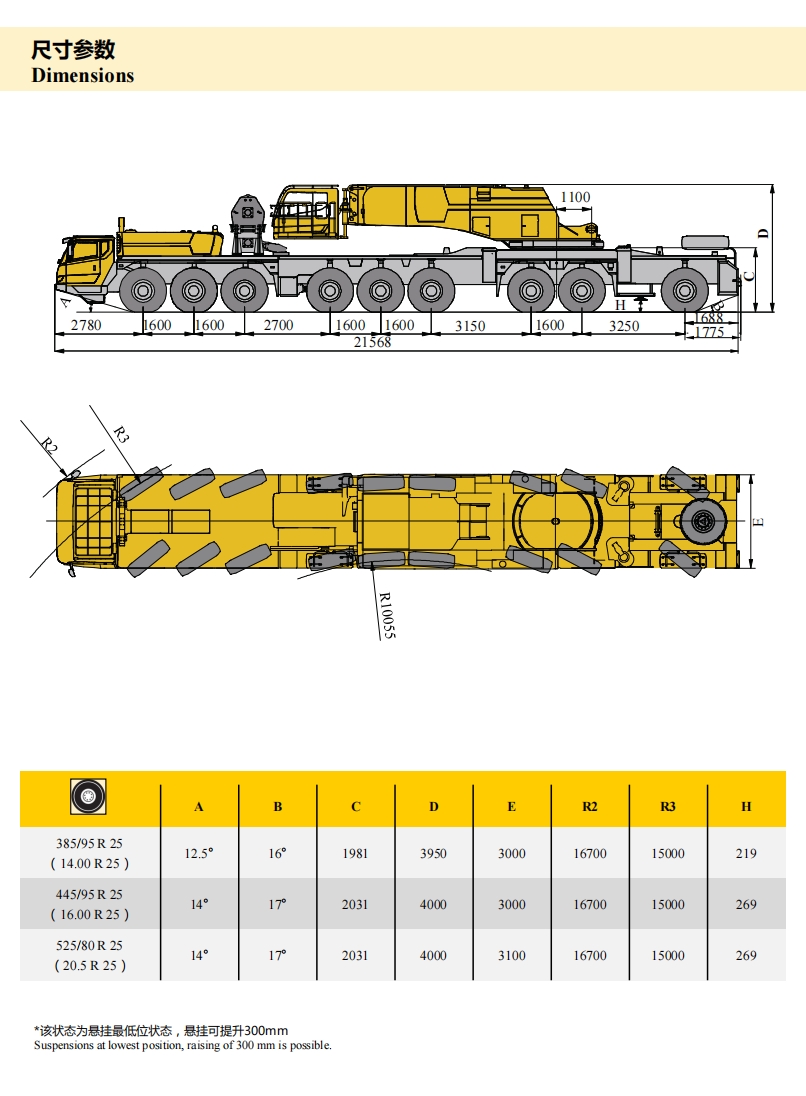

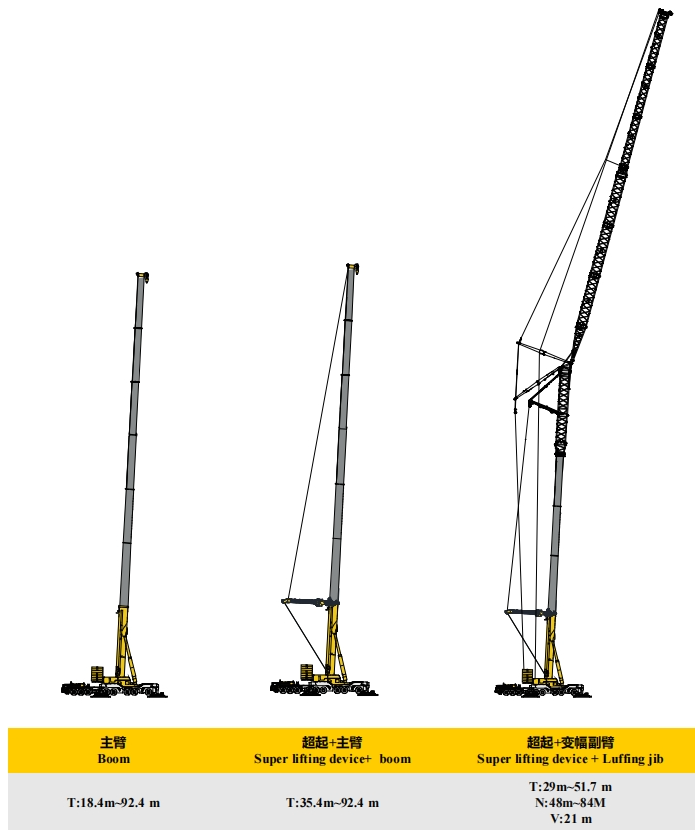

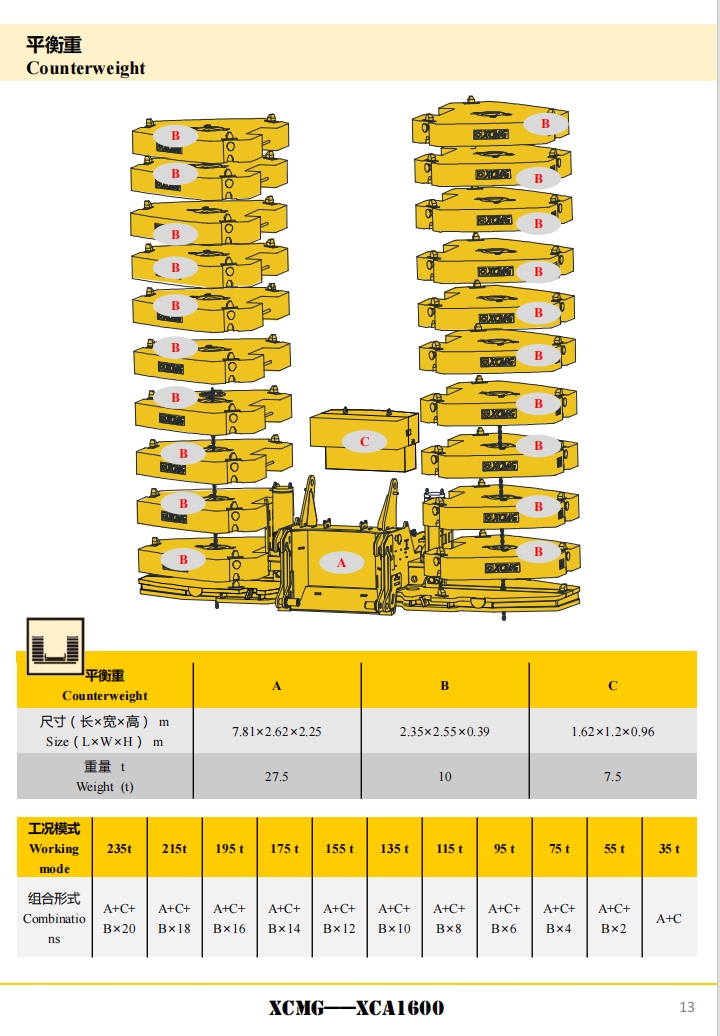

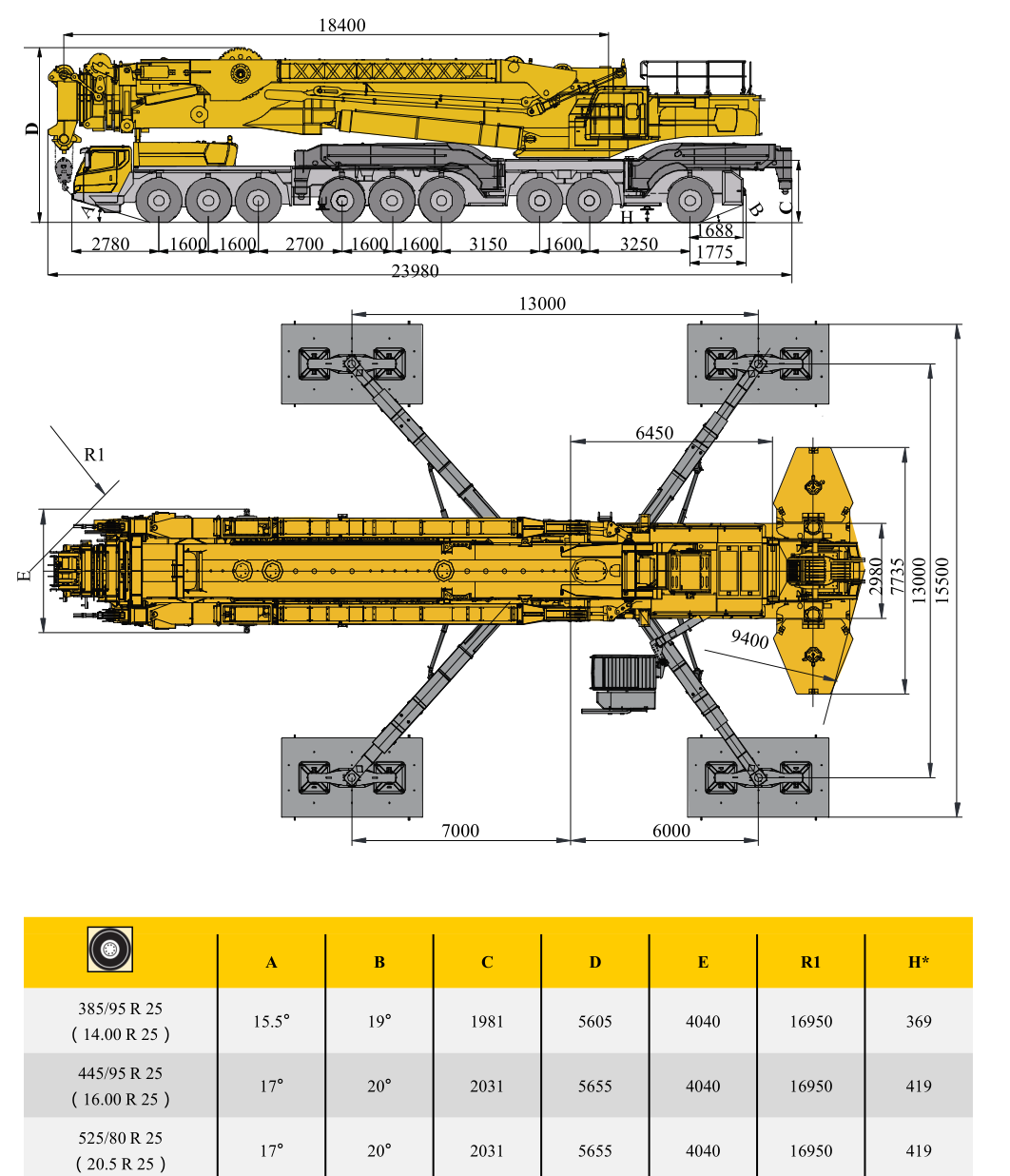

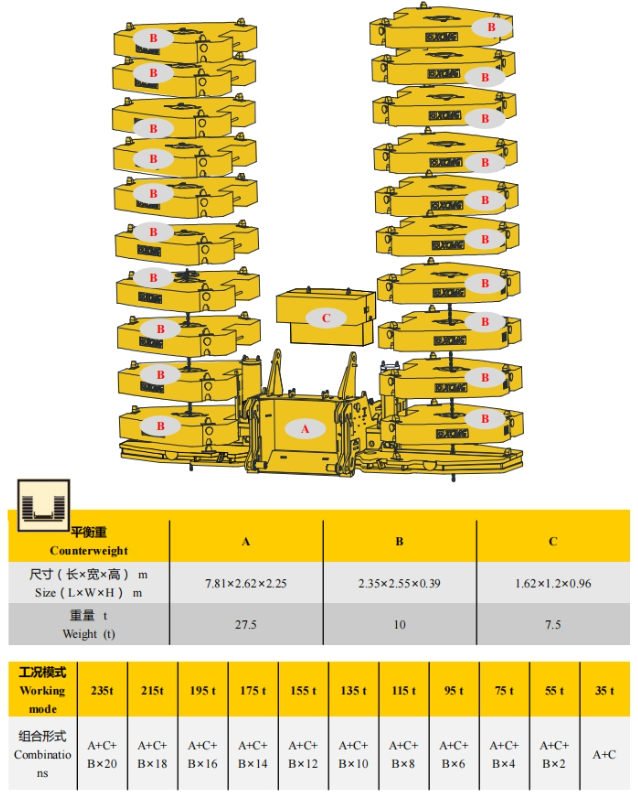

• 配重：使用的配重吨位。

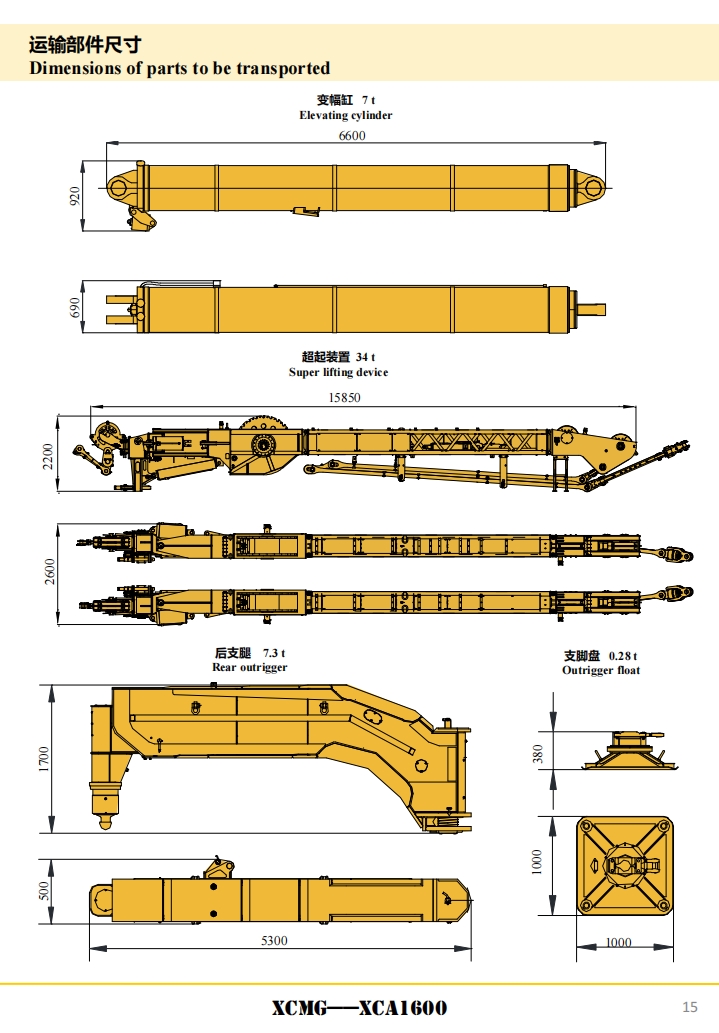

• 超起装置：是否使用超起，以及超起半径。

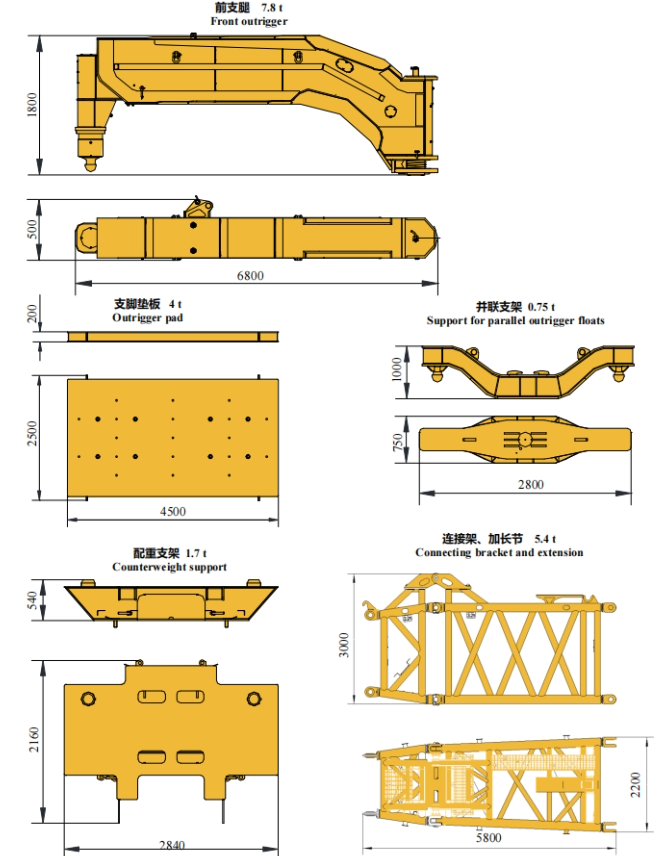

• 支腿模式：全支腿伸出的范围。

下面我们通过几个典型的应用案例来说明。

---

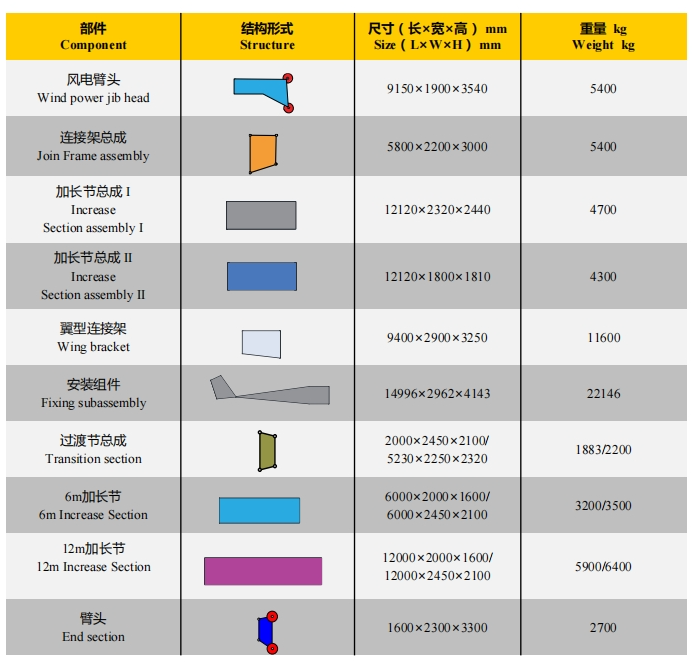

案例一：风电设备吊装（主臂+风电臂工况）

场景描述： 在某风电场，需要吊装一台风力发电机的机舱，重量为110吨，安装高度为110米。

应用步骤：

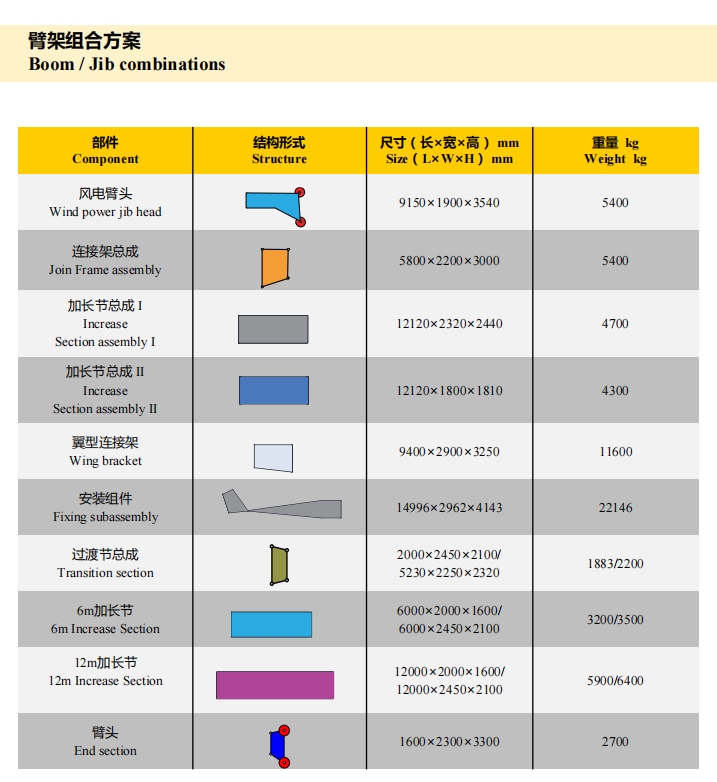

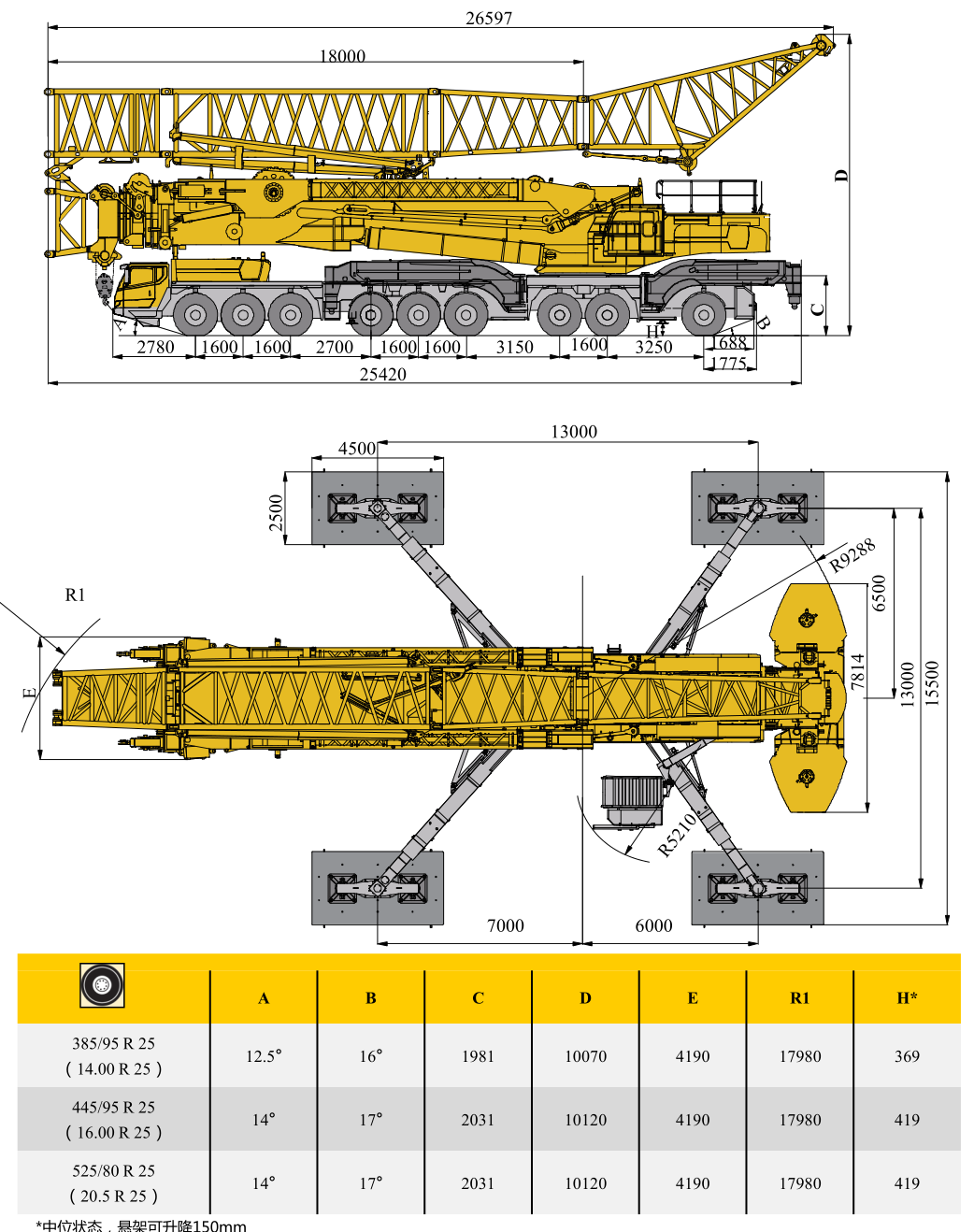

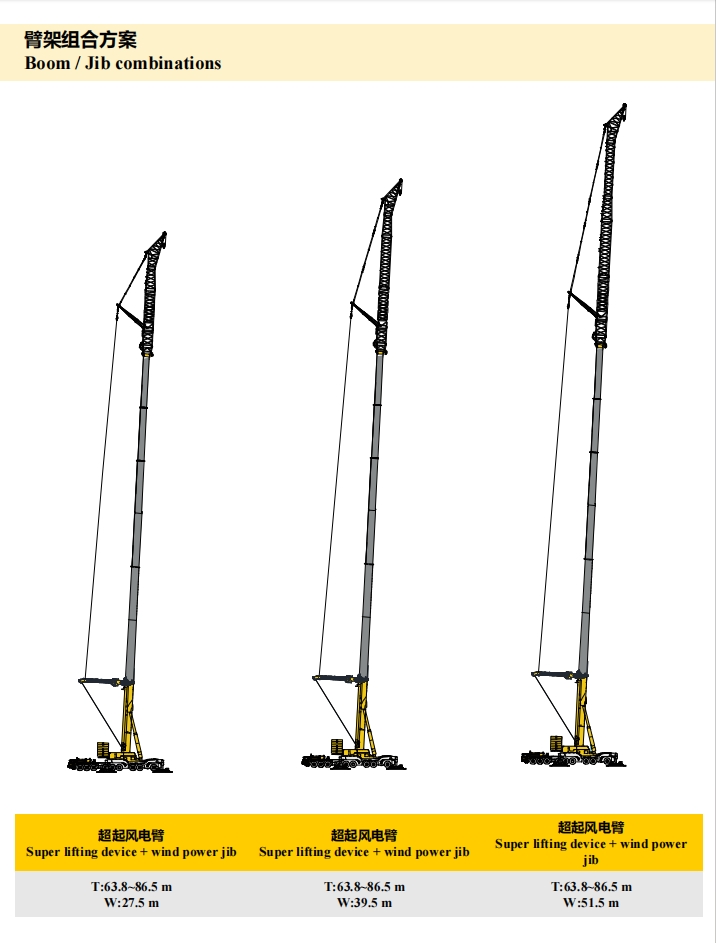

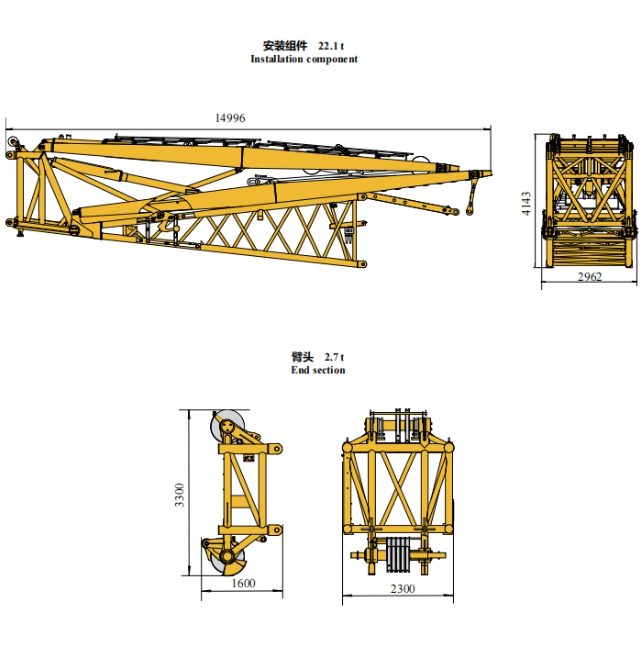

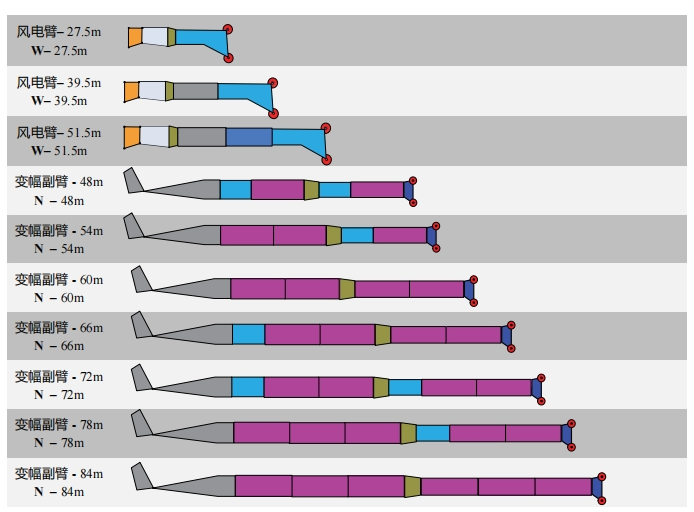

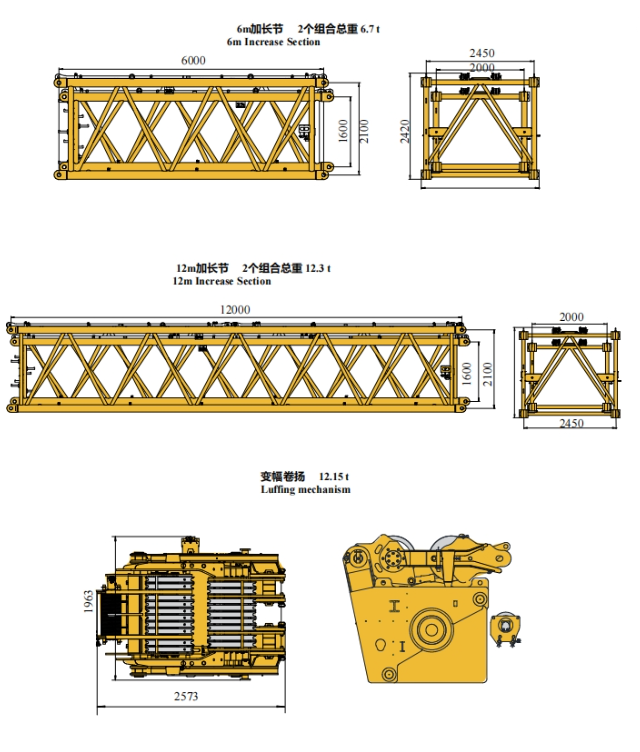

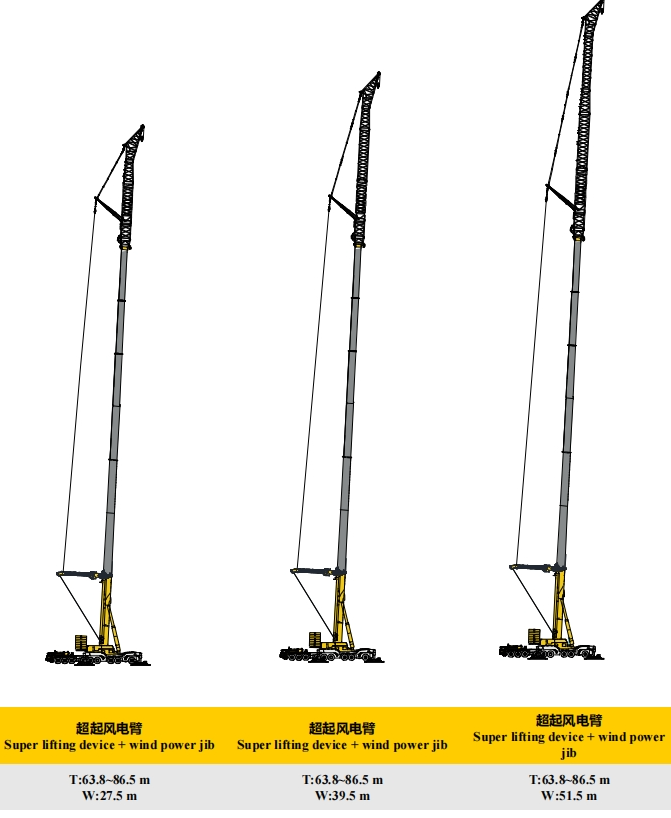

1. 确定工况：这是典型的高空重物吊装，XCA1600会使用其专用的主臂+风电臂工况。这种工况专门为风电吊装优化，起重能力强，就位精度高。

2. 查询性能表：

   • 操作员或吊装工程师首先需要确定幅度。由于机舱需要精确安装在塔筒顶部，吊钩必须到达塔筒中心上方。考虑到塔筒直径、安全距离和机舱尺寸，最终确定作业幅度为 28米。
   • 然后确定所需的臂长。安装高度110米，加上吊索具高度和必要的安全空间，需要臂长至少为 120米。
   • 查看性能表中对应“主臂+风电臂工况，臂长120米，使用全部配重及超起装置”的部分。

3. 查表与决策：

   • 在性能表中，找到“幅度28米”与“臂长120米”的交叉点。假设查表结果为 额定起重量125吨。
   • 安全校核：吊物重量110吨 + 吊钩、索具重量约5吨 = 总吊载约115吨。
   • 比较：115吨（实际吊载） < 125吨（额定起重量）x 动载系数（通常为0.75-1.0，此处按静态计算已满足）。结论：该工况安全，可以作业。

4. 关键点：

   • 必须确保现场的地基处理满足XCA1600在120米臂、28米幅度下对地面的压强要求。
   • 超起半径需要根据性能表设置到指定值（如12米或14米），否则额定起重量会大幅下降。

---

案例二：大型化工塔器吊装（塔式工况）

场景描述： 在化工厂扩建项目中，需要吊装一个直径6米、长80米、重400吨的精馏塔。就位高度不高，但设备超长，需要很大的起升高度以避免碰撞。

应用步骤：

1. 确定工况：由于设备长、重量大，需要极大的起升高度和幅度，XCA1600需要使用塔式工况。这种工况通过在主臂末端加装塔式副臂，可以实现极高的吊装高度和远距离投送能力。

2. 查询性能表：

   • 设备需要跨越其他设施就位，计算得出作业幅度为40米。
   • 为确保设备安全越过障碍，需要钩头高度达到90米。因此选择主臂60米 + 塔式副臂60米，总臂长达到120米。
   • 使用全部配重和超起装置。

3. 查表与决策：

   • 在“塔式工况”性能分表中，找到“主臂60m，副臂60m，幅度40m”对应的额定起重量。假设查表结果为 420吨。
   • 安全校核：设备重400吨 + 索具重约15吨 = 总吊载约415吨。
   • 比较：415吨 < 420吨。结论：非常接近额定极限，但仍在允许范围内。 此时需要格外谨慎：
     • 必须进行精确的重量核算，确保设备重量无误。
     • 检查风速，必须在性能表规定的安全风速下作业。
