好的，我们来详细解析一下徐工XCA700全地面起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，需要明确一个核心理念：《起重性能表》是吊装作业的“生命线”和“法律文书”。任何吊装操作前，都必须严格查阅性能表，确保实际工况在安全范围之内。

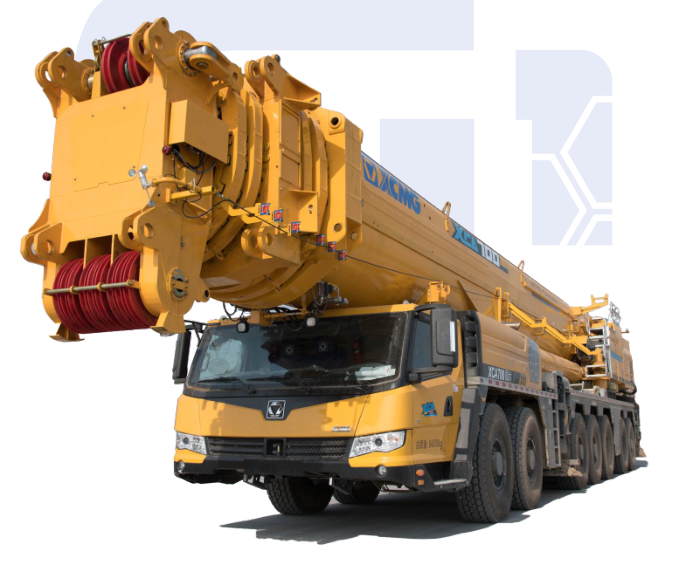

徐工XCA700是一款700吨级的全地面起重机，其起重能力非常强大，但也高度依赖于具体的工况配置（如主臂长度、副臂角度、配重、支腿跨距等）。其性能表是一个多维度的复杂数据矩阵。

案例一：风电吊装（最典型的应用场景）

场景描述： 在某风电场，需要吊装一台风力发电机的机舱，重量为95吨，安装高度为110米。现场地面坚实平整，风速在安全范围内。

应用性能表的步骤：

1. 确定工况配置：

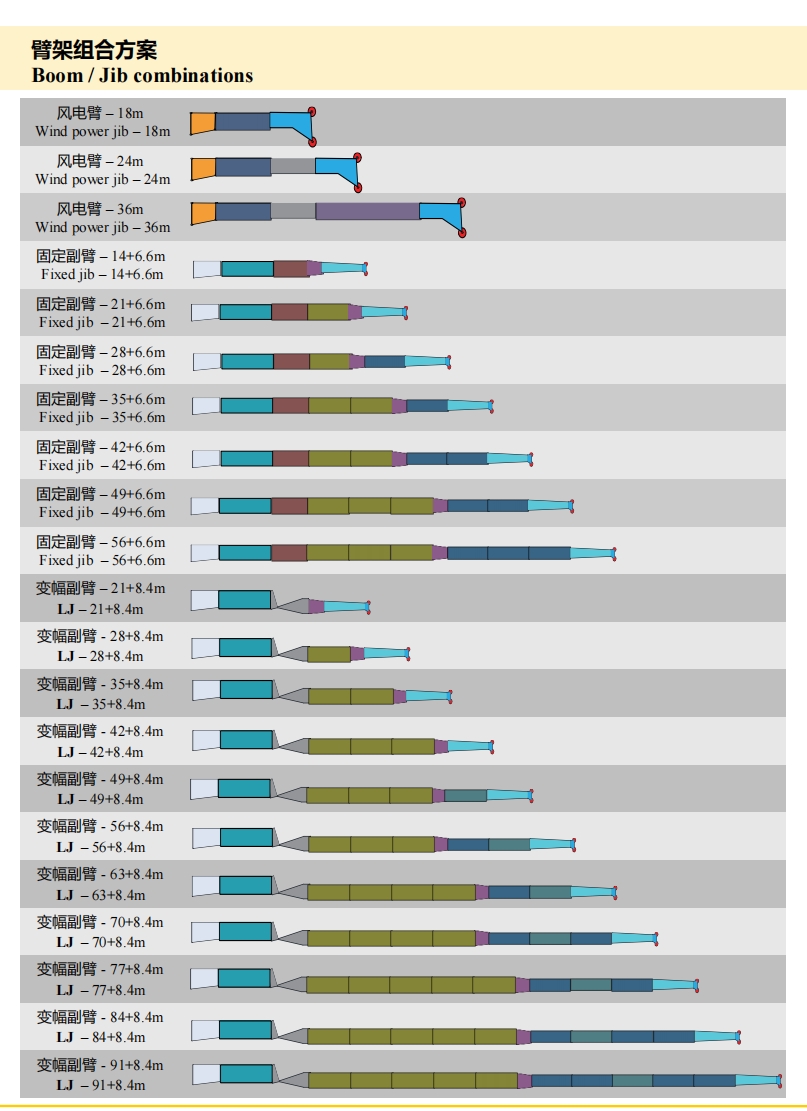

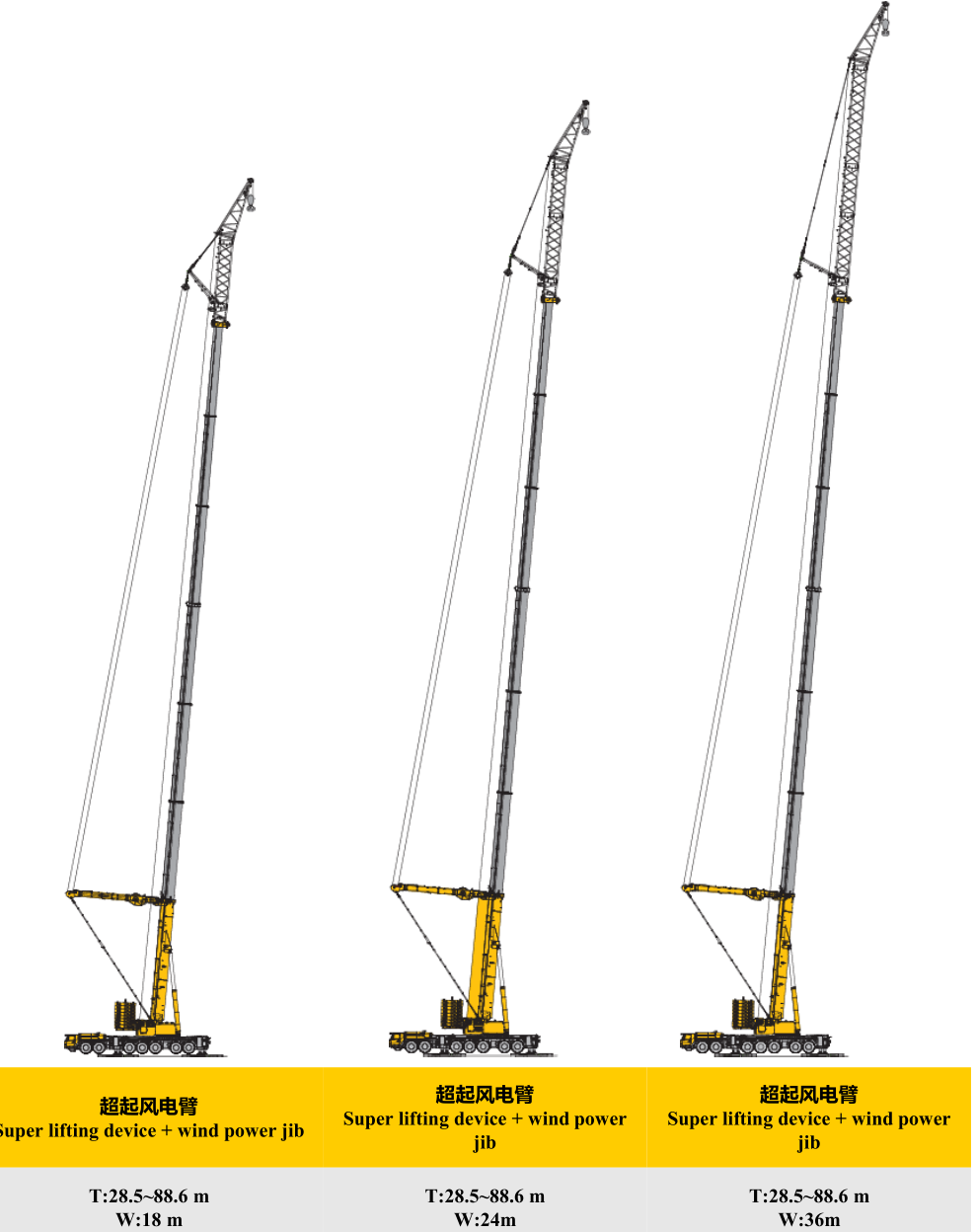

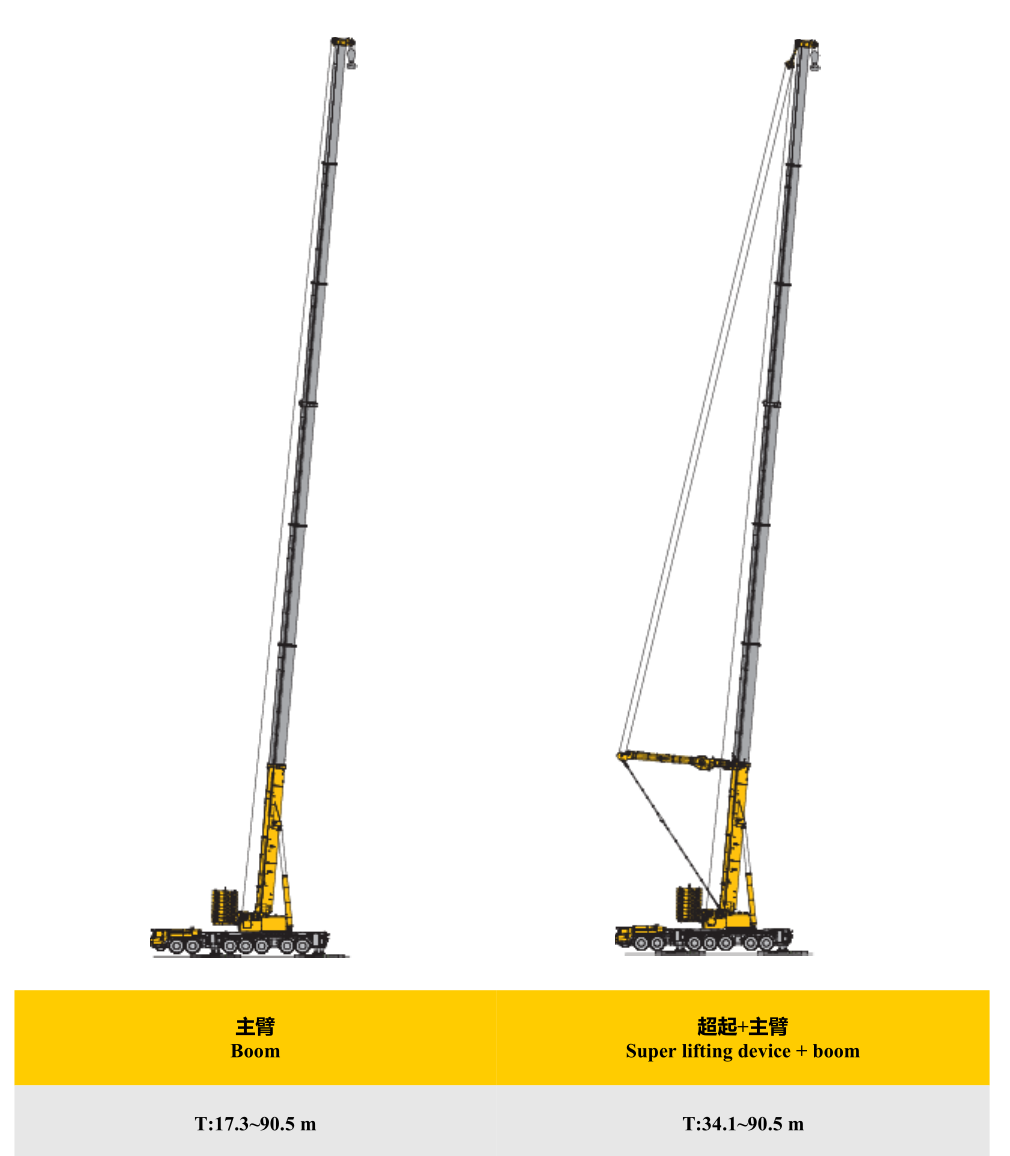

   • 主臂工况： 由于高度要求（110米），仅使用主臂无法达到（XCA700主臂最长可能为92米左右），因此必须使用主臂+风电副臂工况。
   • 查阅性能表： 找到对应“主臂+风电副臂”的性能表分页。假设我们选择 主臂84米 + 风电副臂36米 的工况。
   • 工作半径： 根据现场设备摆放位置，计划吊装时的工作半径为16米。

2. 查询额定起重量：

   • 在性能表中，找到“主臂84m + 风电副臂36m”这一列，然后向下找到“工作半径16m”这一行，交叉点的数值即为该工况下的额定起重量。假设查表结果为 108吨。

3. 安全校核：

   • 吊物重量（95t）< 额定起重量（108t） → 满足要求。
   • 还需考虑：
     • 吊钩、索具重量： 假设吊钩和索具总重约5吨。那么总吊载 = 95t + 5t = 100t。
     • 再次校核： 100t < 108t → 依然满足要求，但有8吨的安全余量。这个余量是必要的，可以应对轻微的阵风或操作波动。

4. 结论：

   • 使用“主臂84米 + 风电副臂36米，工作半径16米”的工况进行吊装是安全的。操作时，必须确保实际工作半径不超过16米。

案例二：化工厂设备安装（场地受限）

场景描述： 在空间狭小的化工厂区内，需要更换一个大型反应罐，重量为65吨。由于周围有管廊和建筑物，吊车只能在一个固定位置伸展支腿，吊装时需要将反应罐跨越一个低矮的管廊，工作半径预计为20米。

应用性能表的步骤：

1. 确定工况配置：

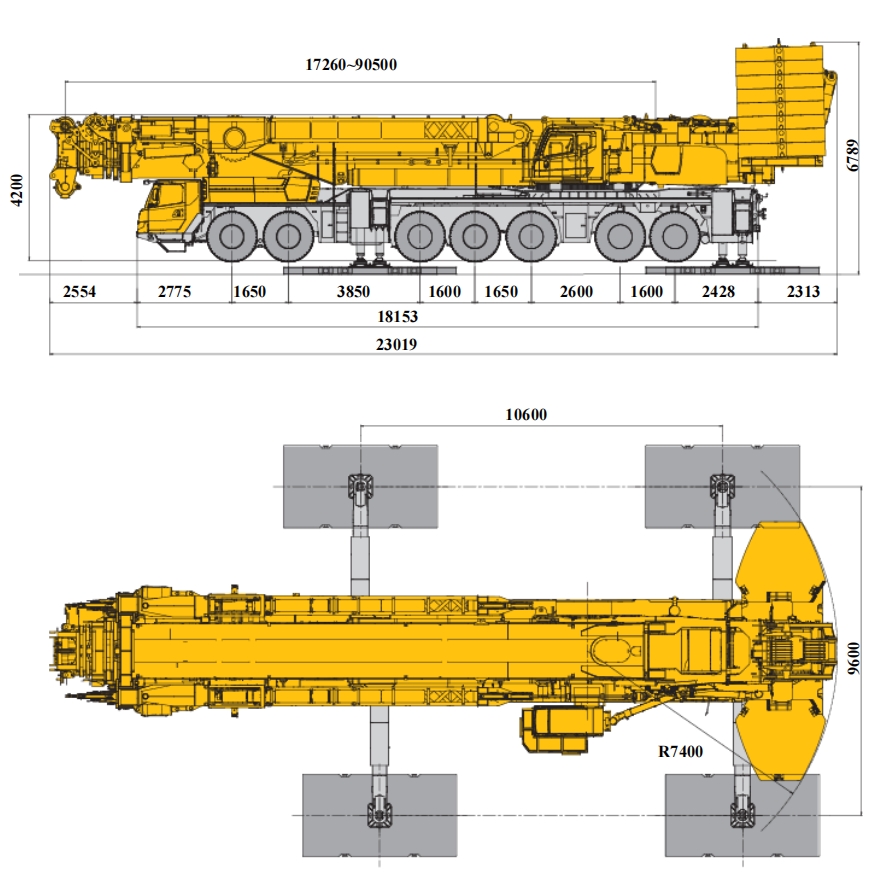

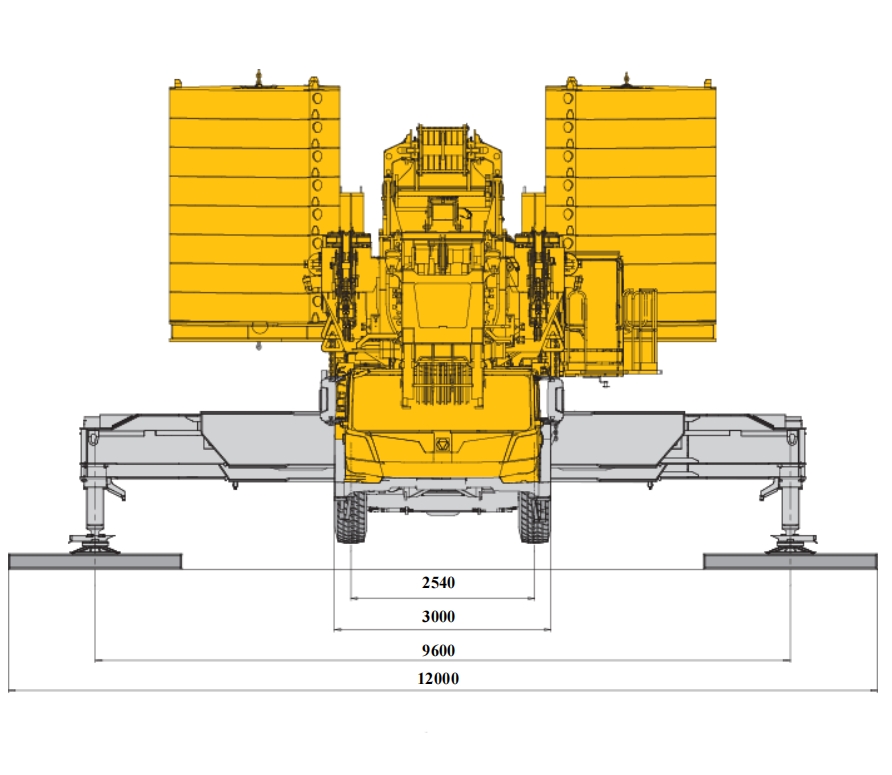

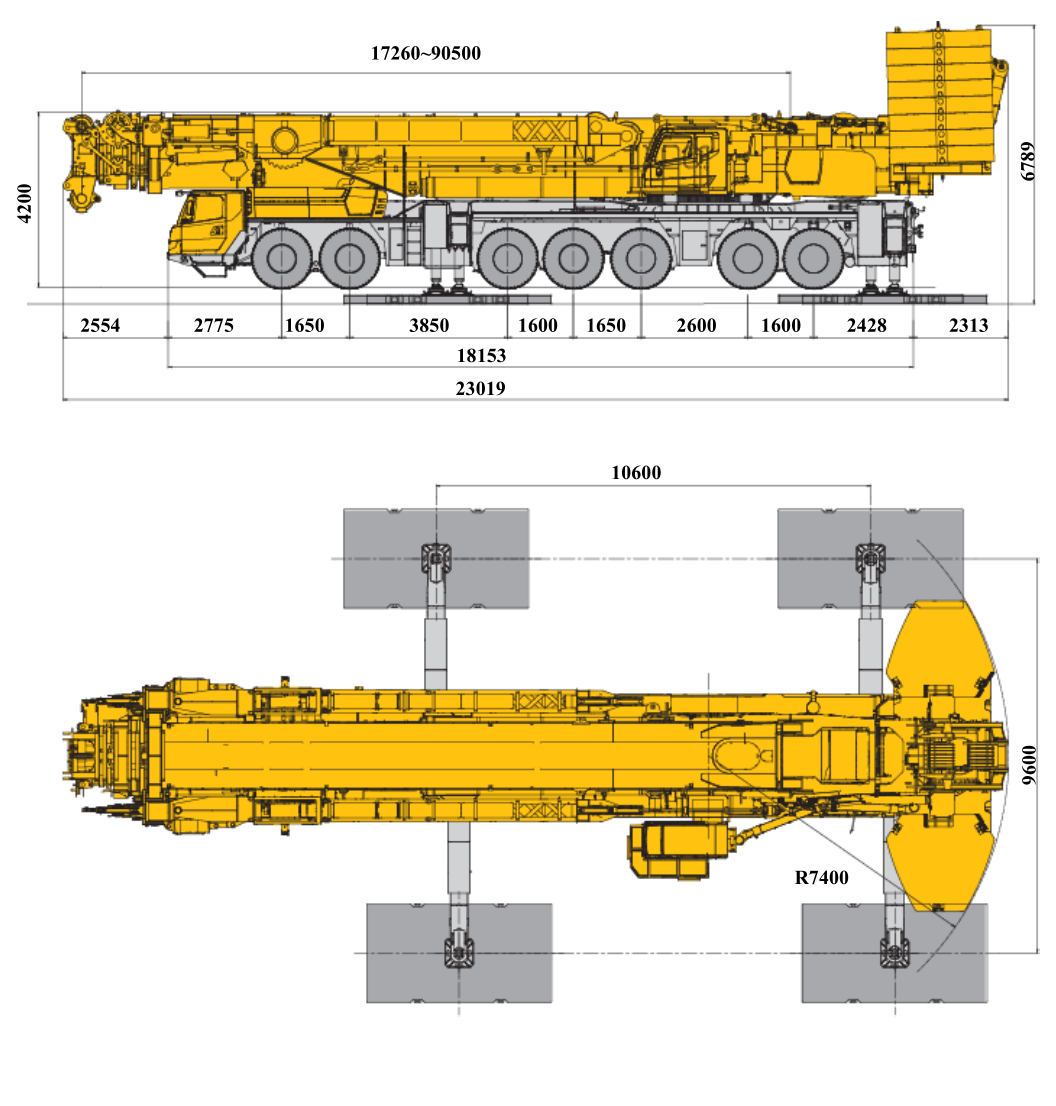

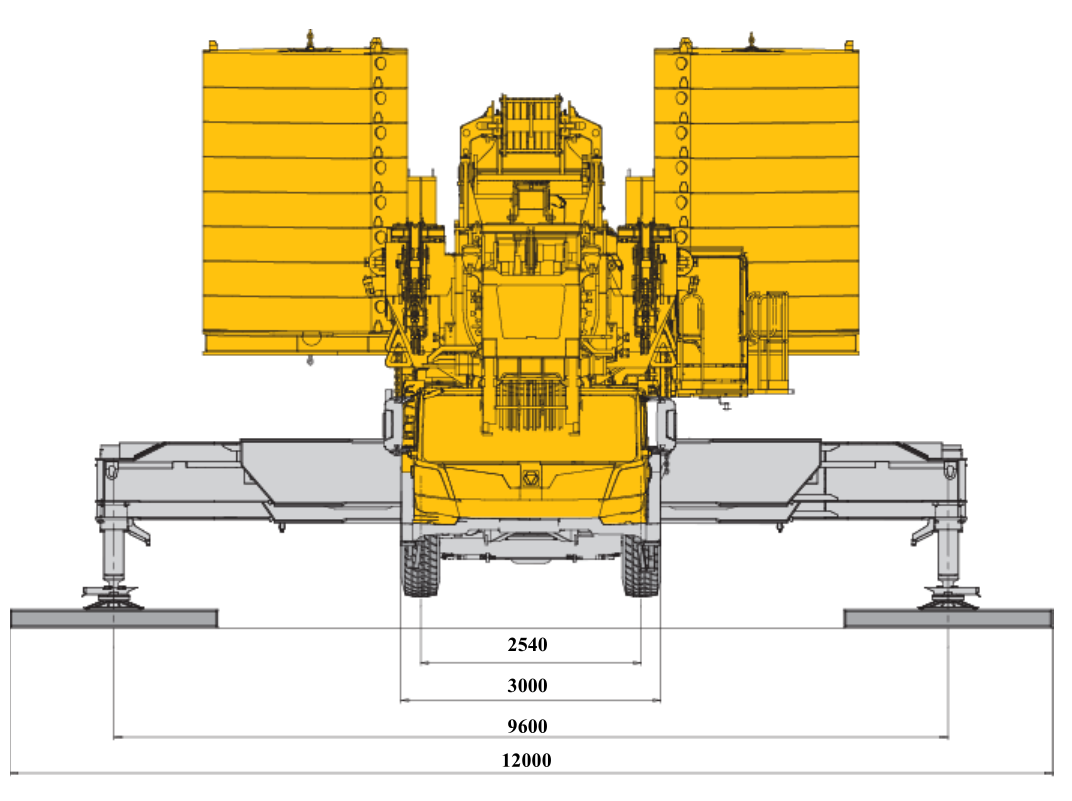

   • 场地限制： 空间狭小，需要检查XCA700的支腿跨距。性能表通常基于最大支腿跨距（如9.6m x 9.6m）给出最大能力。在狭小场地，支腿可能无法完全伸展。
   • 查阅性能表： 必须找到对应缩小支腿跨距的性能表分页。例如，假设现场只能将支腿伸展到 7.5m x 7.5m。

2. 查询额定起重量：

   • 首先，选择合适的主臂长度。为了跨越障碍并有足够的高度，假设使用主臂60米。
   • 在“支腿跨距7.5m x 7.5m”的性能表中，找到“主臂60m”工况，工作半径20m对应的额定起重量。假设查表结果为 78吨。
   • 对比： 如果在最大支腿跨距下，同样主臂长度和半径的额定起重量可能是95吨。可见，支腿跨距的缩小显著降低了起重能力。

3. 安全校核：

   • 吊物重量65t + 吊钩索具约3t = 68t。
   • 68t < 78t → 满足要求。

4. 结论与风险提示：

   • 虽然理论计算满足要求，但此工况下安全余量较小（10吨）。需要特别注意：
     • 地面压实度： 狭小场地的地面情况必须经过严格评估，必要时铺设路基板。
     • 精准操作：
