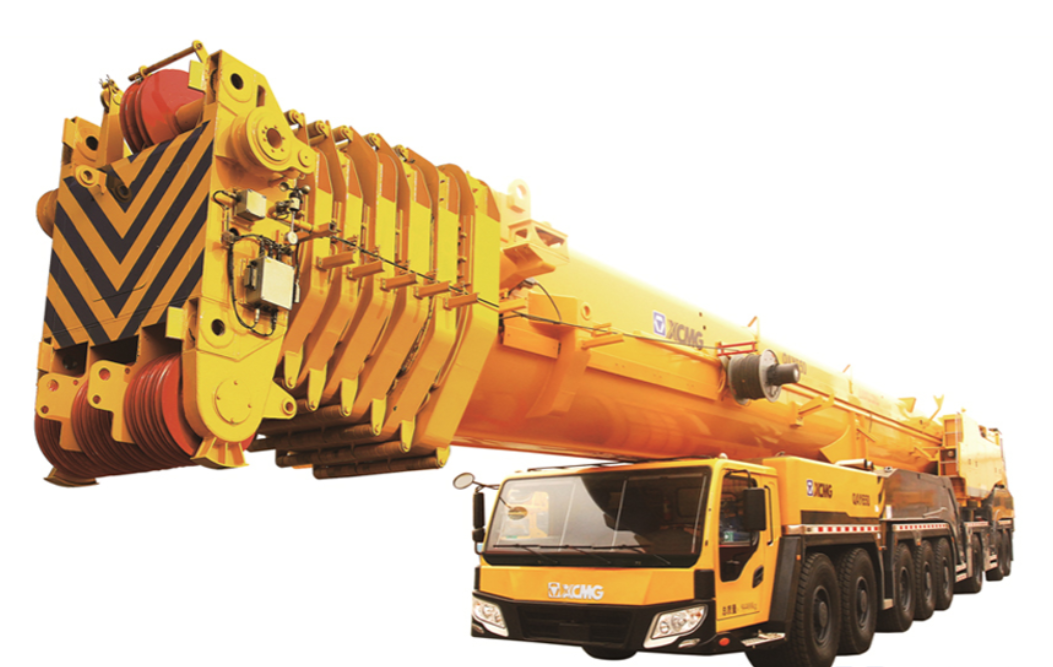

好的，徐工QAY650A是一款650吨级的全地面起重机，其起重性能非常强大，但同时也高度依赖于具体的工况配置。其《起重性能表》是吊装作业的“圣经”，正确应用是确保安全、高效施工的关键。

下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用QAY650A的起重性能表。

核心概念回顾：影响性能表的关键参数

在进入案例前，必须明确性能表是基于以下几个核心参数变化的：

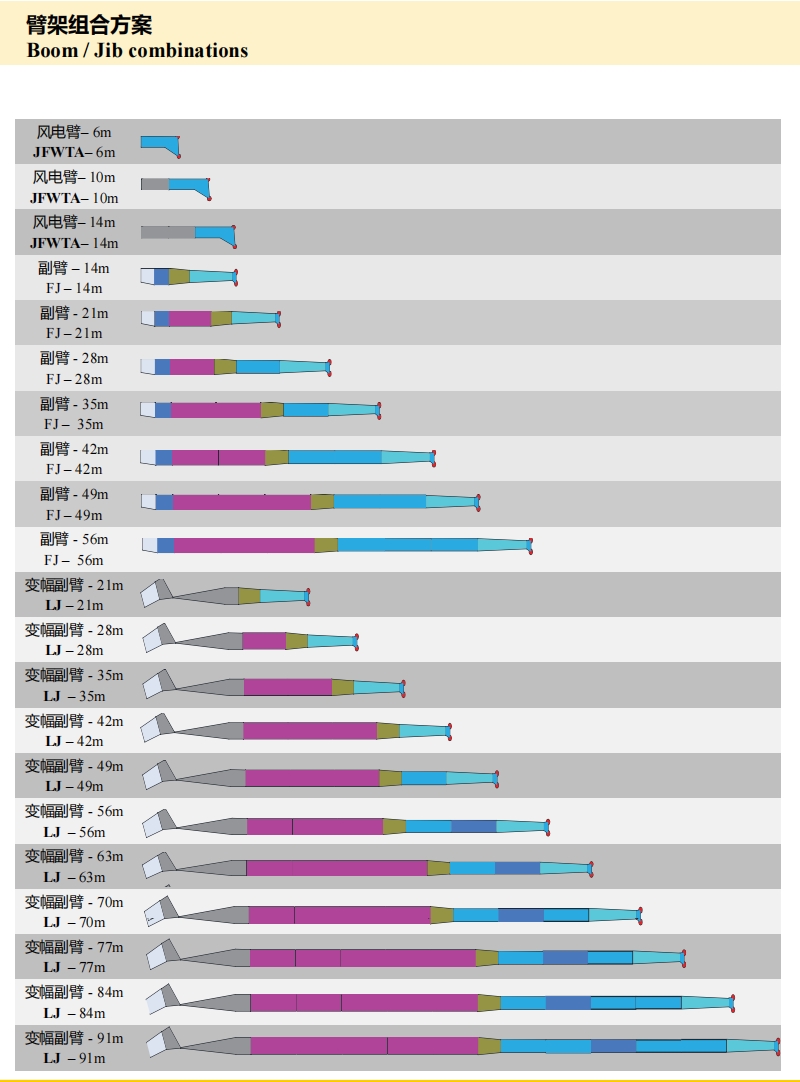

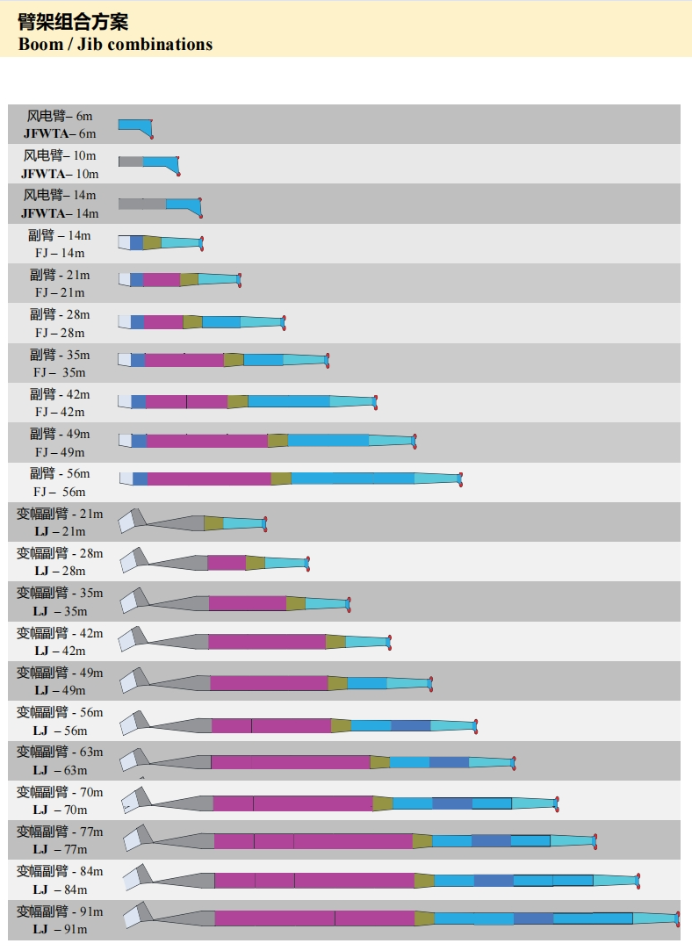

1. 工况（Configuration）：主要指主臂长度、副臂（塔臂/飞臂）的安装角度和长度、是否使用超起装置（SSL/SSLb）等。
2. 工作幅度（Radius）：吊钩中心到起重机回转中心的水平距离。
3. 额定起重量（Lifting Capacity）：在特定工况和幅度下，允许起吊的最大重量。

重要原则：性能表中的数值是理论极限值，实际作业中必须考虑风载、地基情况、吊索具重量、动态载荷等因素，并留有安全余量，通常实际起吊重量不应超过额定起重量的80%-90%。

应用案例解析

案例一：风电设备吊装（典型的大吨位、大高度作业）

• 场景描述：安装一台风力发电机组，需将重约90吨的机舱吊至120米高的塔筒顶部。
• 工况选择：这种作业高度和重量都很大，通常会选择 “主臂 + 塔式副臂（带超起）” 工况。假设配置为：主臂60米 + 塔臂84米（安装角度为30°），并使用超起配重（例如200吨配重，超起半径X米）。
• 查表与应用步骤：
  1. 确定吊装总重量：机舱重量90吨 + 专用吊具重量（假设5吨）= 95吨。
  2. 确定工作幅度：由于塔筒高度和起重机站位已定，通过计算或CAD模拟，确定吊装时机舱就位时的工作幅度约为 28米。
  3. 查阅性能表：找到对应“60m主臂 + 84m塔臂，30°角，带超起”的性能分表。在“幅度（m）”一列找到28米，查看对应的额定起重量。
  4. 数据比对与决策：假设性能表显示在28米幅度下，额定起重量为110吨。
     • 安全性校验：实际吊重95吨 < 额定110吨，满足要求。
     • 安全余量评估：95吨 / 110吨 ≈ 86%，在合理的安全范围内（80%-90%）。
     • 结论：该工况选择是安全可行的。如果实际吊重接近或超过110吨，则必须调整方案，例如增加主臂长度（如果允许）、增大超起配重或减小工作幅度。

案例二：石化厂反应器吊装（典型的重型、近距离作业）

• 场景描述：在空间受限的石化装置区内，吊装一个重达400吨的大型反应器，安装位置距离起重机中心较近，但周围有管廊和设备，要求精准就位。
• 工况选择：这种作业特点是“重”但“幅度小”。为了获得最大的起重能力，会选择 “最短主臂 + 最大配重 + 超起” 工况。例如，使用24米基本臂，并打满全车配重（如200吨）+ 超起配重（如200吨），超起半径尽可能大。
• 查表与应用步骤：
  1. 确定吊装总重量：反应器400吨 + 吊梁等吊具重量（假设20吨）= 420吨。
  2. 确定工作幅度：由于是近距离安装，假设工作幅度为 14米。
  3. 查阅性能表：找到“24m主臂，全配重，带超起”的性能分表（这通常是该起重机起重能力最强的工况）。在14米幅度下查找额定起重量。
  4. 数据比对与决策：假设性能表显示在14米幅度下，额定起重量为500吨。
     • 安全性校验：420吨 < 500吨，满足要求。
     • 安全余量评估：420吨 / 500吨 = 84%，安全余量充足。
     • 特别注意事项：此工况下，起重机的自重和配重极大，对地基压力是巨大的挑战。应用性能表的前提是地基处理必须完全满足要求。此外
