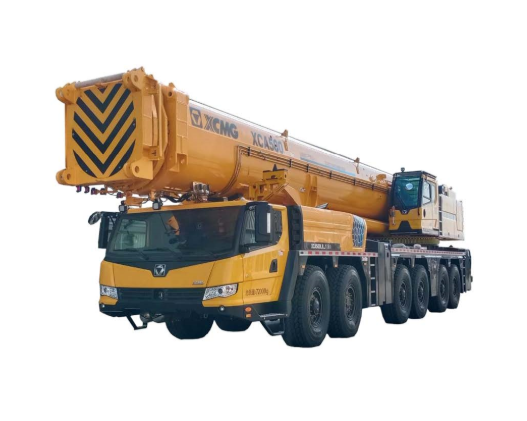

好的，我们来详细解析一下徐工XCA500L8-1全地面起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，是进行任何吊装方案设计和现场操作的根本依据。 任何不参考性能表的操作都是危险且违规的。

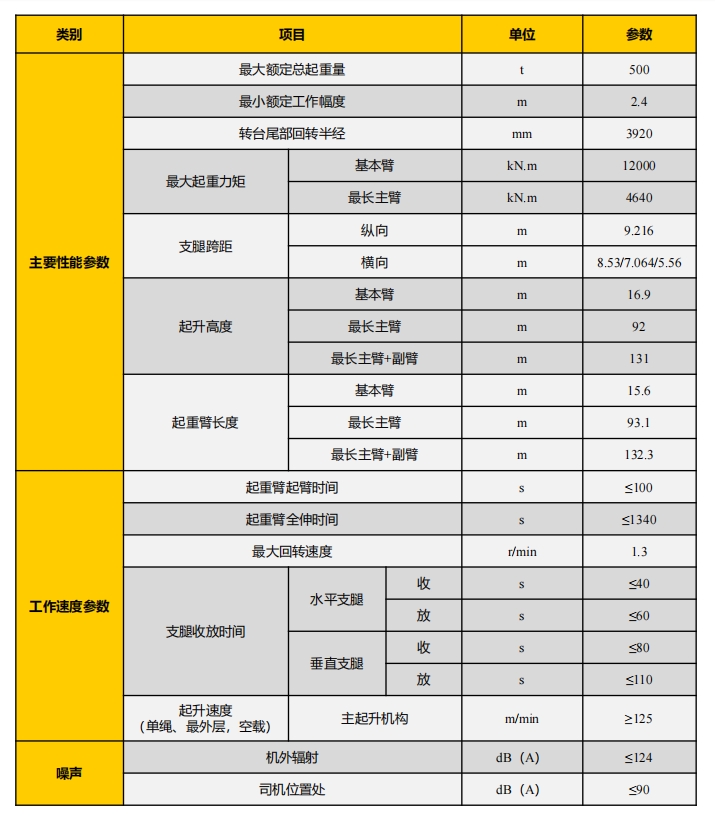

一、 理解XCA500L8-1的关键性能参数

在分析案例前，先快速了解这款车的基本特点：

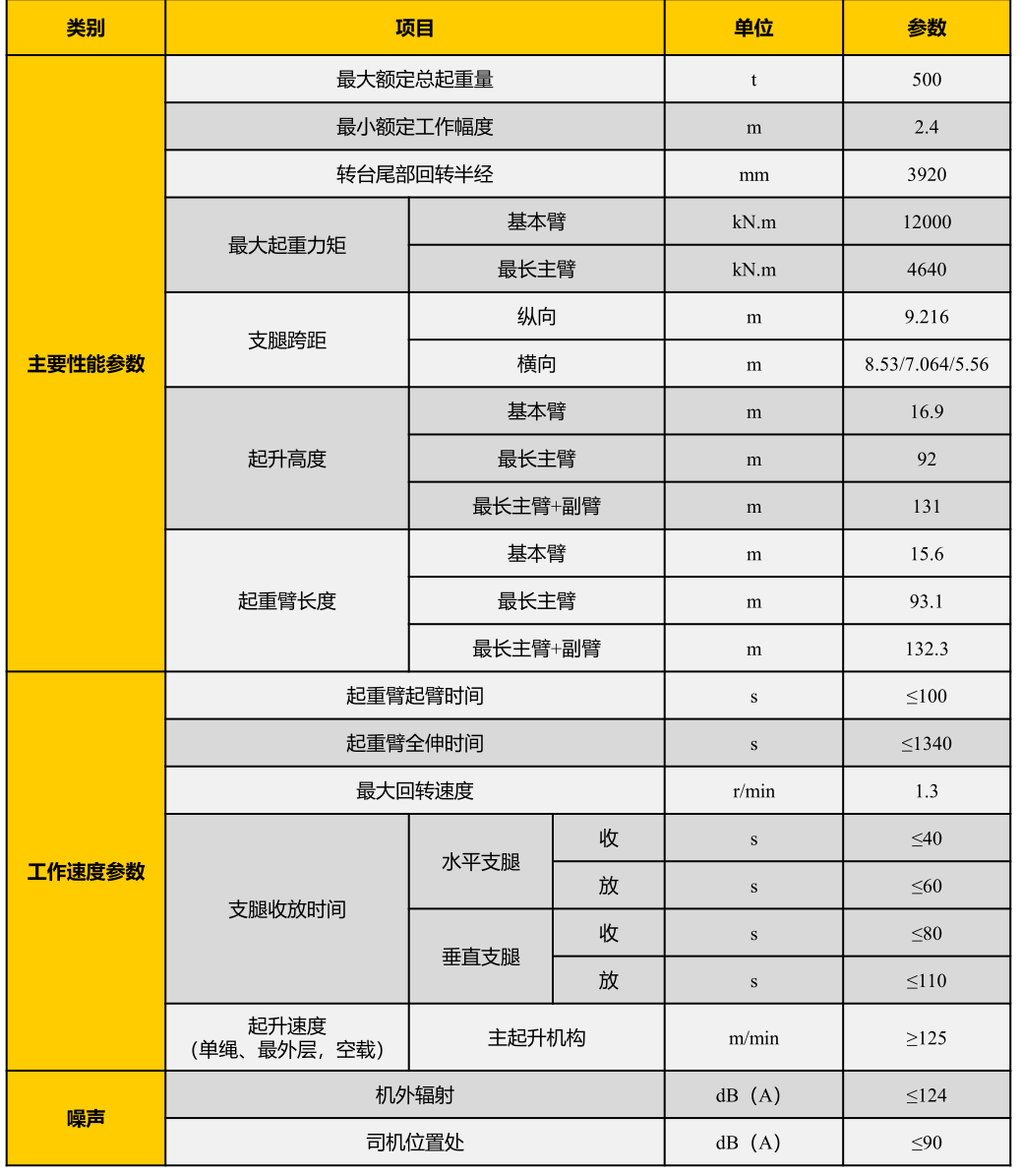

• 最大起重量： 500吨
• 主臂长度： 18.6米 ~ 92米（全伸）

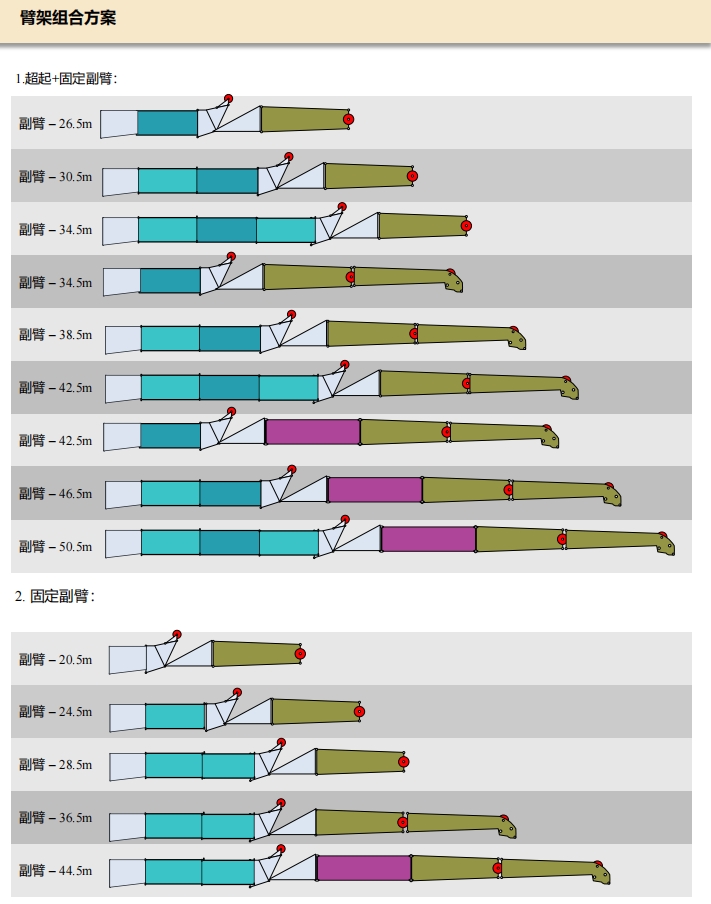

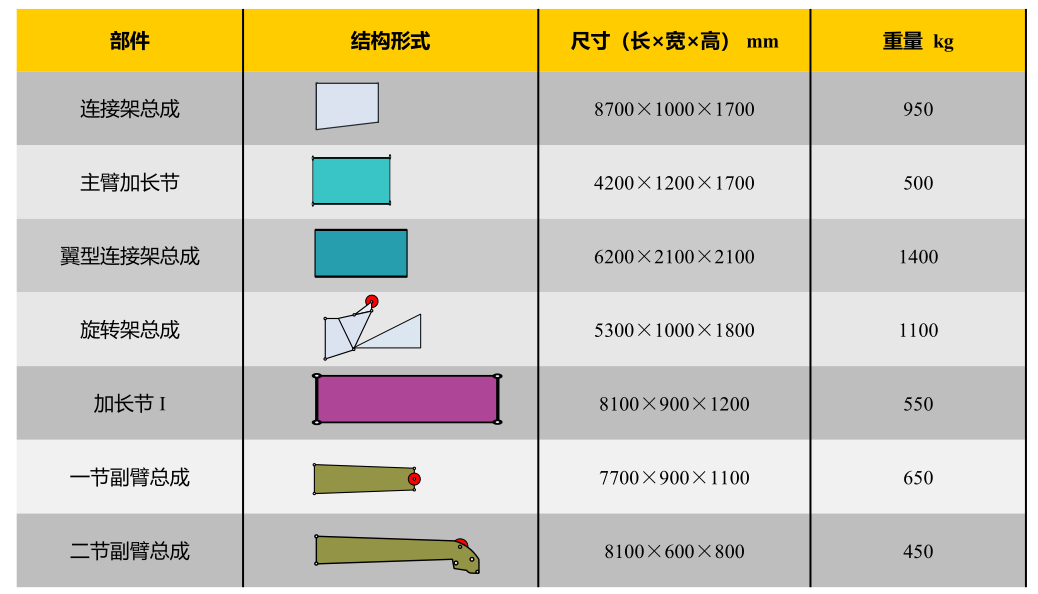

• 副臂长度： 可加装，最大臂长组合可达132米
• 工况配置： 这是关键！性能表会根据不同的支腿跨距、配重、臂架组合进行划分。

性能表主要受以下四大因素影响：

1. 幅度（工作半径）： 吊臂角度决定，幅度越大，起重能力越小。
2. 臂长： 臂伸得越长，起重能力越小。

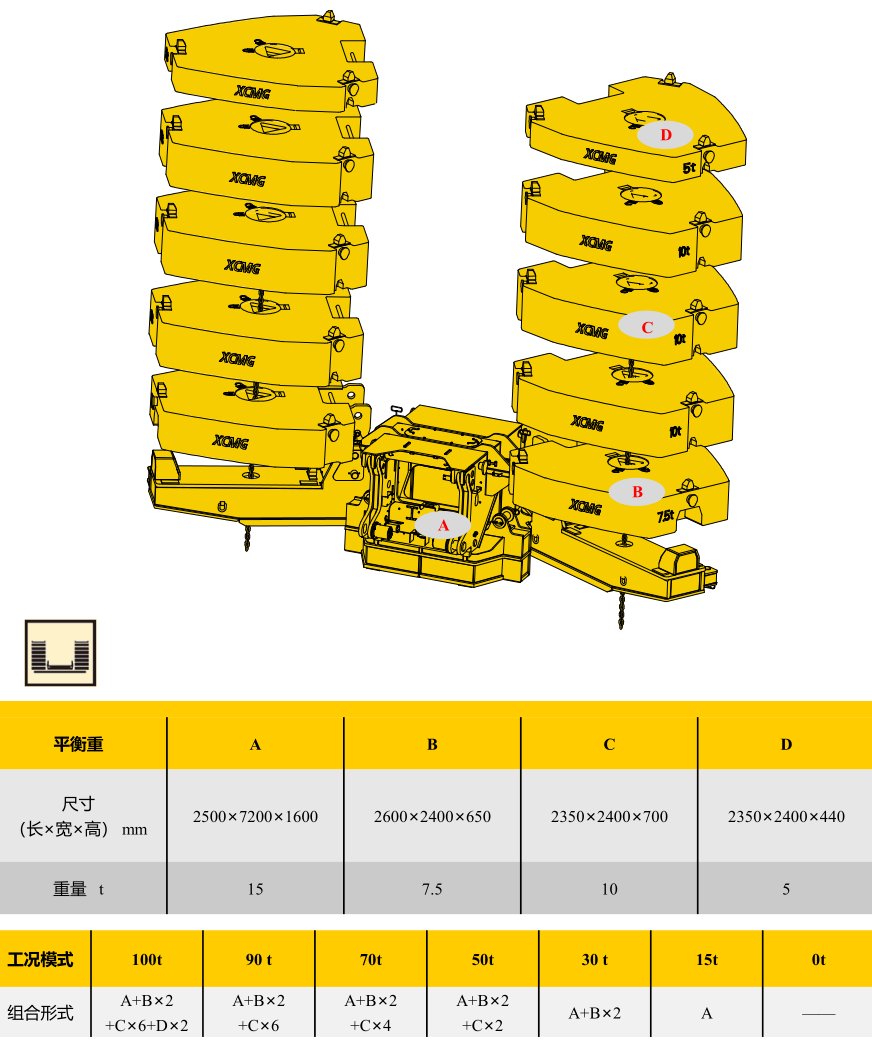

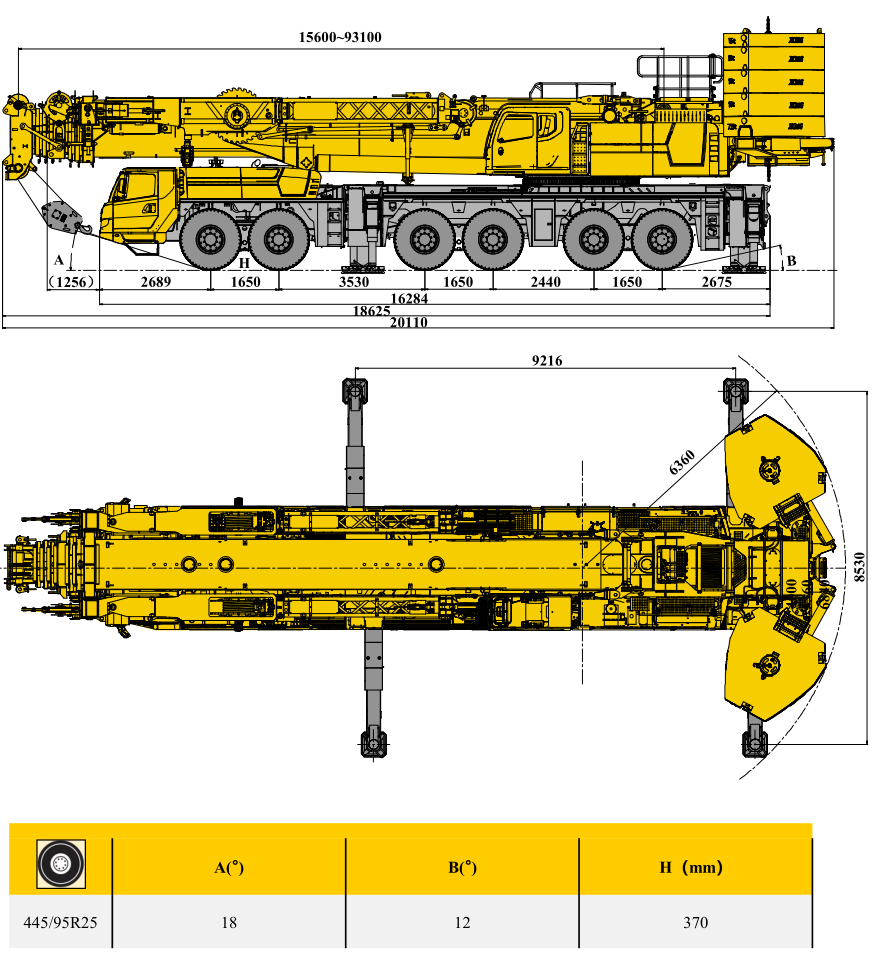

3. 工况配置： 包括支腿全伸/半伸、使用多少吨配重（如195t全配重、0配重等）。

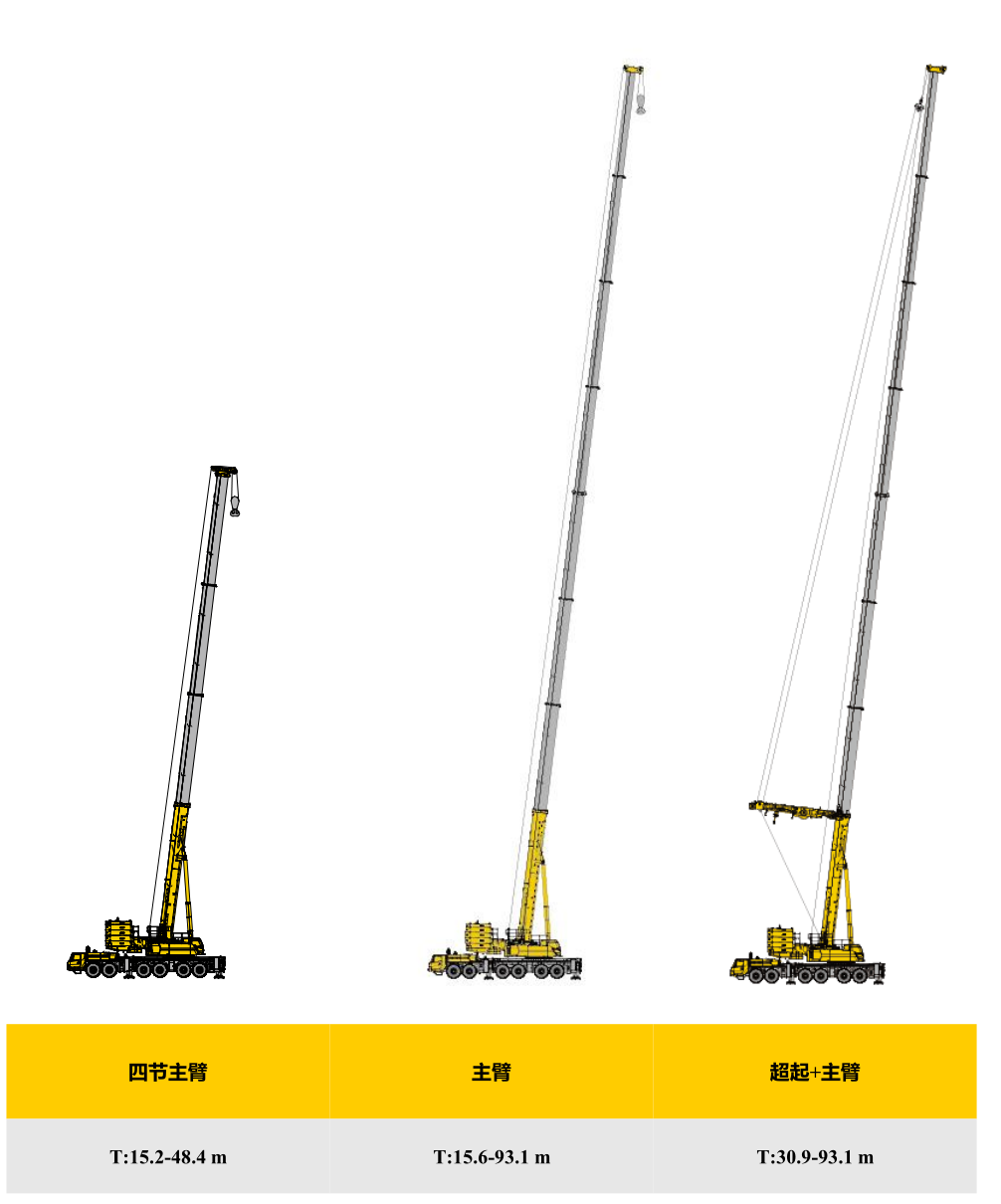

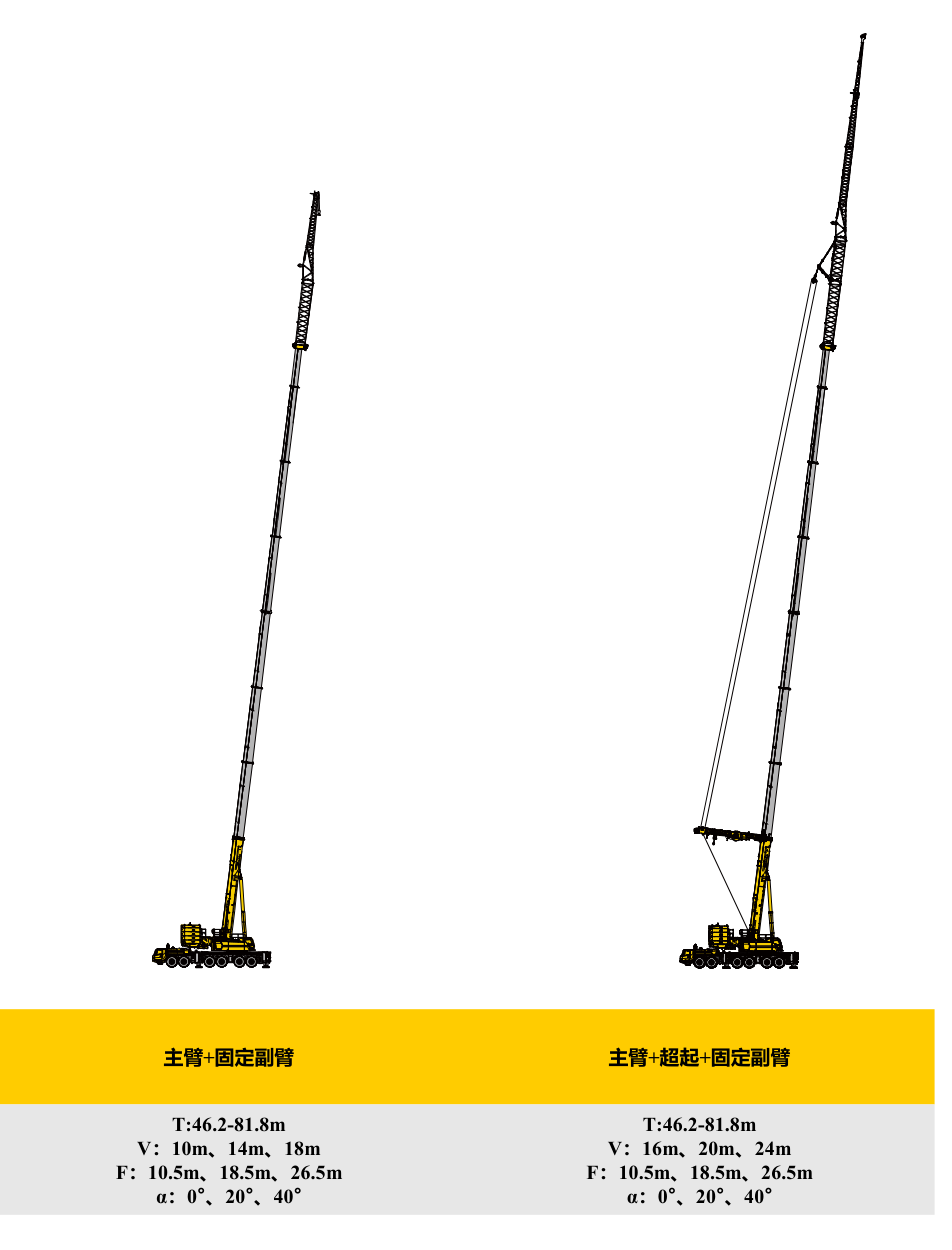

4. 吊装方式： 主臂工况、主臂+副臂工况、超起工况等。

---

二、 应用案例解析

假设我们手头有一份XCA500L8-1的性能表，现在来看几个典型的应用场景。

案例一：风电设备吊装（典型的大吨位、大半径作业）

• 场景描述： 安装一台风力发电机组，需将重达95吨的机舱吊至100米高的塔筒顶部。由于现场空间限制，吊车中心需要与塔基保持较远距离，假设工作半径为24米。
• 吊装方案： 使用主臂+副臂工况，可能还需要启用超起装置以增强起重性能。
• 查表步骤：
  1. 确定工况： 选择“主臂+副臂”或“带超起”的性能表页。

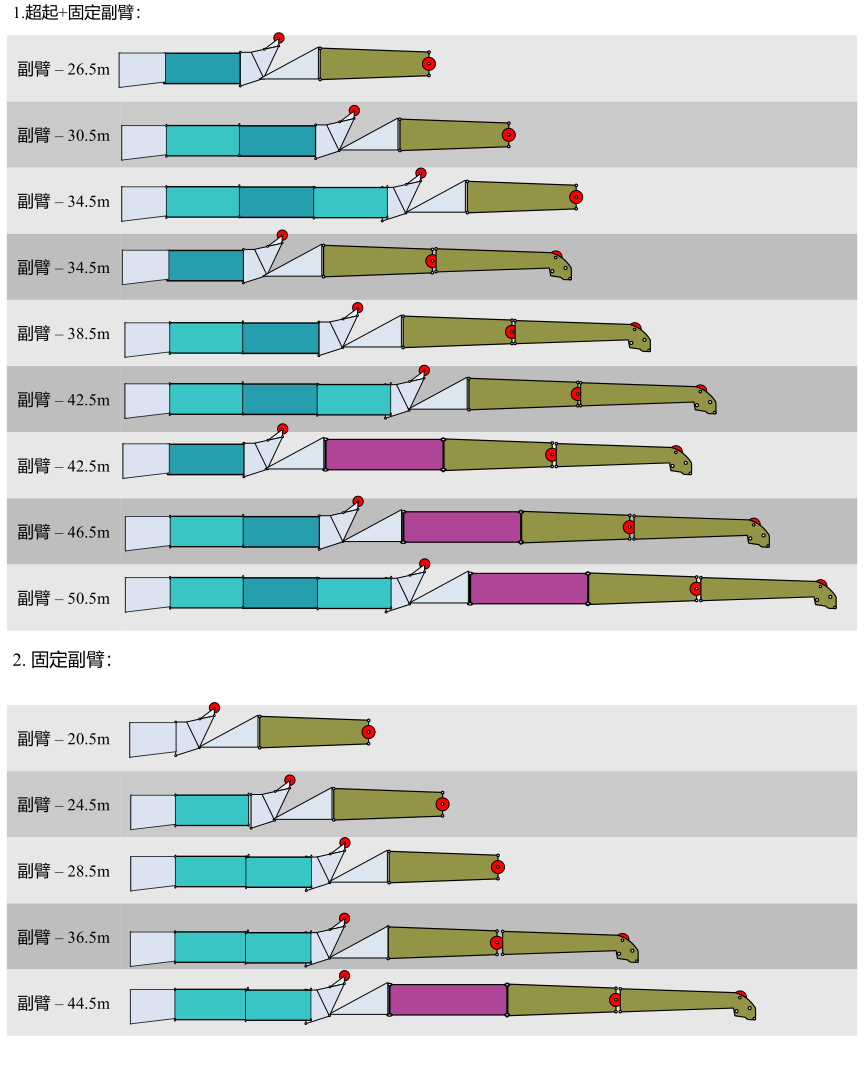

  2. 确定臂长： 塔筒高100米，吊具和机舱高度需要额外臂长，因此主臂需要伸出一定长度再加副臂。假设最终臂长组合为：主臂84米 + 副臂48米 = 总臂长132米。
  3. 查找交叉点： 在对应的性能表上，找到“臂长132米”这一列，向下找到“幅度24米”这一行，两者的交叉点数字即为该工况下的额定起重量。
  4. 安全校核： 假设查表得到额定起重量为105吨。我们的吊物重95吨。
     • 负荷率 = (95吨 / 105吨) * 100% ≈ 90.5%。
     • 结论： 负荷率低于通常要求的95%（行业安全规范），但已非常接近极限，需要极其谨慎。必须确保地面承载力足够、风速在允许范围内、操作平稳。如果现场条件允许，应尽量减小工作半径（比如缩至22米），查表可知额定起重量会显著增加，负荷率将大幅降低，作业更安全。

案例二：化工厂反应塔吊装（密集区域、需精准就位）

• 场景描述： 在现有化工厂区内更换一个重70吨的反应塔。周围管道和设备密集，吊车支腿无法完全展开，只能使用半支腿工况。安装高度不高，但需要跨越一些低矮设备，主臂需伸长至50米，工作半径为12米。
• 吊装方案： 使用主臂工况，但受限于支腿状态。
• 查表步骤：
  1. 确定工况： 这是关键！必须切换到“半支腿”或对应较小支腿跨距的性能表页。绝对不能用“全支腿”工况的性能数据！
  2. 确定臂长： 主臂50米。
  3. 查找交叉点： 在“半支腿”性能表上，找到“臂长50米”列和“幅度12米”行的交叉点。
  4. 安全校核： 假设查表得到额定起重量为98吨。吊物重70吨。
     • 负荷率 = (70 / 98) * 100% ≈ 71.4%。
     • 结论： 负荷率在安全范围内。但需要特别注意：半支腿工况下，吊车的稳定性较差，对回转速度有严格限制，操作必须非常平稳，防止侧向载荷
