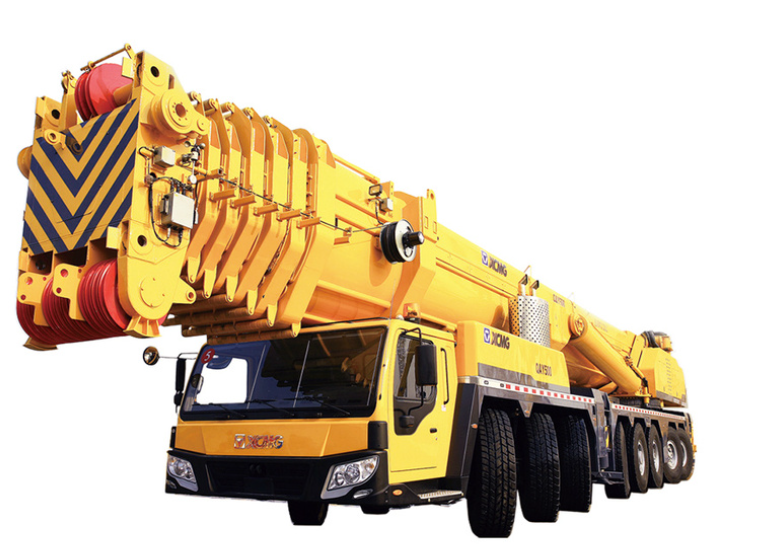

好的，徐工QAY500是一款500吨级的全地面起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“生命线”。性能表并非一成不变，而是根据主臂工况、副臂工况、塔式副臂工况、风电臂工况以及配重、支腿、转台回转角度、作业半径等多种因素动态变化的。

下面我将通过几个典型的应用案例，详细说明如何在实际工作中应用QAY500的起重性能表。

案例一：城市桥梁预制梁吊装（主臂工况）

• 场景描述：在城市立交桥建设中，需要将一块重95吨、长30米的预制箱梁吊装到桥墩上。作业半径预计为14米，现场空间有限，无法安装超起装置。
• 应用步骤：
  1. 确定工况：使用主臂工况，不超起。查询性能表时，找到对应“主臂”或“基本臂”的表格。
  2. 确定配重：根据现场道路承载能力和空间，决定使用最大配重（例如160吨）。
  3. 查询性能表：
     • 在“主臂工况，配重160t”的性能表中，找到“作业半径”为14米这一列。
     • 然后沿着这一列向下看，对应不同的臂长。由于预制梁不长，臂长可能只需40米左右。
     • 在臂长40米、半径14米的交汇点，查得额定起重量为 108吨。
  4. 安全校核：
     • 吊物重量（95吨）+ 吊钩、索具重量（约5吨）= 总吊重约100吨。
     • 额定起重量（108吨） > 总吊重（100吨），理论通过。
     • 安全余量：(108 - 100) / 100 = 8%。虽然大于0，但余量较小，需格外谨慎。
  5. 决策与操作：
     • 结论：从性能表看，吊装可行。
     • 关键操作：必须精确控制作业半径，确保不超过14米。操作过程需平稳，避免任何急停急启引起的动载荷。安全员需全程监控。

案例二：风电塔筒与机舱吊装（风电臂工况）

• 场景描述：在风电场，需要吊装一台重110吨的风电机舱至100米高的塔筒顶端。现场有风，需要考虑风载影响。
• 应用步骤：
  1. 确定工况：这是典型的风电吊装，必须使用风电臂工况，并启用超起装置 以大幅提升臂架稳定性和起重能力。
  2. 确定配置：主臂+风电臂（俗称“鹅头臂”），超起半径设定为某一值（如12米），配重全配。
  3. 查询性能表：找到“风电臂工况，超起”的专用性能表。
     • 目标高度100米，需要估算出所需臂长组合（如主臂60米+风电臂40米）。
     • 机舱吊装通常需要较大的作业半径（可能超过20米），以避开塔筒。
     • 在对应臂长组合和超起配置下，查询半径20米时的额定起重量。假设查得为 125吨。
  4. 安全校核与修正：
     • 总吊重（110吨 + 吊具10吨 = 120吨） < 额定起重量（125吨），理论通过。
     • 关键修正：性能表通常是在理想无风状态下。现场有风，必须根据风速进行折减。如果风速达到规定限值（如8m/s以上），起重量可能需要折减10%-20%。折减后允许起重量为 125 * 0.8 = 100吨，此时已小于120吨的总吊重。
     • 结论：在有大风的情况下，此次吊装不可行，必须等待风速降低。
  5. 决策与操作：
     • 必须使用风速仪实时监测风速。
     • 如果风速允许，吊装时机舱需要缆风绳辅助定位，防止其随风旋转。

案例三：化工厂高耸设备安装（塔式工况）

• 场景描述：在化工厂密集区域，需要将一个重40吨的反应器安装到60米高的狭窄框架内。周围设备林立，要求吊臂起升高度高，作业半径小。
• 应用步骤：
  1. 确定工况：这种对高度要求高、对
