好的，我们来详细解析一下徐工XCA500（改进款）起重性能表的实际应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“法律”和“生命线”。任何操作都必须在性能表允许的范围内进行，严禁超载。

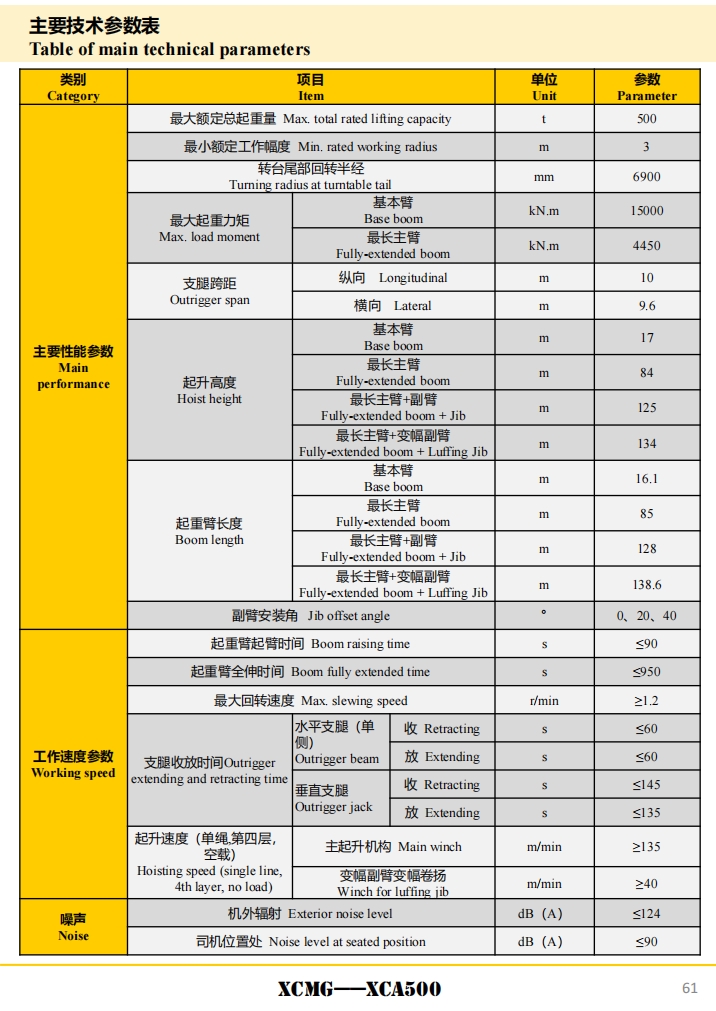

徐工XCA500（改进款）核心特点回顾：

• 最大起重量： 500吨
• 主臂长度： 基本臂长16.6米，全伸臂长85米（或更长，取决于具体配置）
• 副臂/风电臂： 通常可配置副臂或专用的风电臂，最大臂长可延伸至100米以上，满足风电、化工等高耸设备安装需求。
• 改进款优势： 可能在操控性、微动性、智能辅助系统（如防摆控制、卷扬随动）、燃油经济性等方面进行了优化，但其起重能力仍严格遵循性能表。

起重性能表的关键参数解读： 性能表是一个多维表格，主要受以下因素影响：

1. 工作幅度（吊臂回转半径）： 这是最关键的因素。幅度越大，起重能力急剧下降。
2. 臂长： 臂长越长，起重能力越小。
3. 工况（支腿模式）： 全支腿全伸（最强工况）、半支腿、或使用副臂/风电臂等特殊工况。
4. 配重： 使用了多少吨的配重（如100t， 140t， 180t等）。

应用案例场景分析

以下是三个典型的应用场景，展示如何查询和应用性能表。

案例一：火电厂发电机定子吊装（常规重物，中等幅度）

• 任务描述： 将一台重170吨的发电机定子吊装至混凝土基础上。基础高度约15米，吊车需站在距离基础中心10米的位置。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊装重量： 170吨（需包含吊钩、索具重量，假设为5吨，故总重按175吨计算）。
     • 工作幅度： 10米。
     • 起升高度： 基础高15米 + 索具高度约5米 = 需要吊钩至少达到20米高度。
  2. 选择工况和臂长：
     • 使用全支腿全伸的最强工况。
     • 计算所需臂长：根据几何关系，幅度10米，高度20米，所需最小臂长约22.4米。为安全起见，选择28米左右的主臂（通常性能表以10米或几米为间隔）。
  3. 查询性能表：
     • 找到“主臂工况 - 全支腿”的性能表。
     • 在“臂长”列中找到 28米。
     • 在“幅度”行中找到 10米。
     • 行列交叉点的数字，即为该工况下的额定起重量。假设查表结果为 190吨。
  4. 安全校验：
     • 额定起重量（190吨） > 实际吊重（175吨），满足要求。
     • 安全余量： (190 - 175) / 190 ≈ 7.9%，符合常规安全规范（通常要求有余量）。
  5. 结论： 在此工况下，XCA500可以安全完成此项吊装任务。

案例二：风力发电机组机舱吊装（高耸设备，大臂长，大高度）

• 任务描述： 在风电场安装一台重95吨的风机机舱，轮毂高度为100米。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊装重量： 95吨 + 吊具（约5吨）= 100吨。
     • 起升高度： 轮毂高100米 + 机舱高度及索具高度约10米 = 需要吊钩达到110米高度。
     • 工作幅度： 由于塔筒周围有安全距离，吊车通常需在离塔筒中心20-25米外站位。
  2. 选择工况和臂长：
     • 此工况必须使用风电工况（主臂+风电副臂）。
     • 假设XCA500配置为：主臂85米 + 风电副臂XX米（具体长度根据性能表配置选择），组合臂长达到110米以上。
     • 假设工作幅度为 **24
