好的，我们来详细探讨一下徐工XCA460全地面起重机在不同典型工况下，其《起重性能表》的具体应用方法和实际案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“法律”和“生命线”。任何操作都必须严格依据性能表进行，严禁超载或凭经验估算。

徐工XCA460是一款460吨级的全地面起重机，其起重能力受以下关键因素影响：

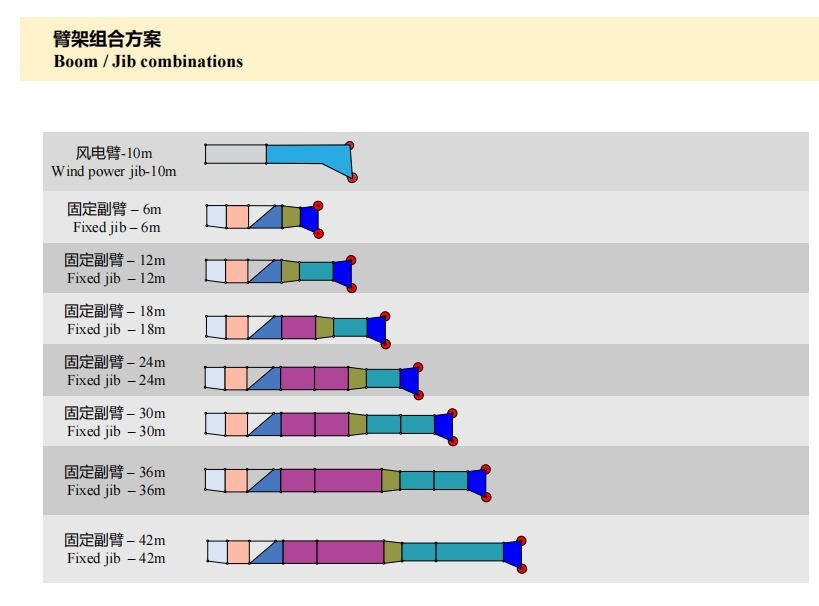

• 工况（主臂/副臂组合）：使用的是纯主臂、主臂+固定副臂，还是主臂+变幅副臂（塔式工况）。
• 工作幅度：吊钩中心到起重机回转中心的水平距离。
• 臂长：当前使用的臂架总长度。
• 配重：上车配重和下车配重的总重量。
• 支腿模式：全支腿伸出的跨距（如9.6m x 9.6m）。

性能表会针对不同的工况和配置，列出在上述条件下的额定起重量。

---

应用案例一：风电设备吊装（典型主臂+变幅副臂工况）

场景描述： 在某风电场，需要安装一台风力发电机组。任务是将重约95吨的机舱吊装到120米高的塔筒顶部。现场作业半径为14米。

应用性能表的步骤：

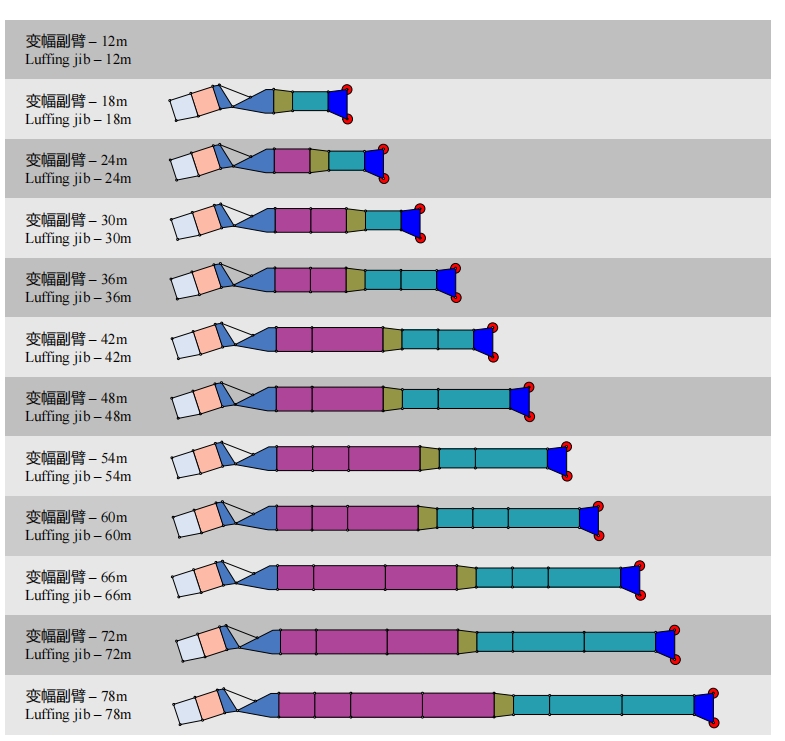

1. 确定工况和配置：风电吊装是XCA460的核心优势，通常使用“主臂 + 变幅副臂”（塔式工况）以获得极高的起升高度。假设配置为：主臂60米 + 变幅副臂78米，总臂长138米，全配重200吨，支腿全伸。

2. 查阅正确的性能表：在XCA460的操作手册中，找到对应“主臂60m + 变幅副臂78m”工况的性能表。

3. 定位参数：

   • 纵坐标（臂长）：找到总臂长138米这一列或行。
   • 横坐标（幅度）：在138米臂长下，找到工作幅度14米对应的行和列的交点。

4. 读取数据并评估：在性能表上，138米臂长、14米幅度下，对应的额定起重量可能是 105吨。

   • 结论：需要吊装的机舱重量为95吨，小于额定起重量105吨，且有 （105 - 95）/ 105 ≈ 9.5% 的安全余量。因此，从起重能力角度看，此吊装方案是可行的。

5. 后续校验：操作员和指挥人员还需考虑风载、吊索具重量（约2-3吨）等因素，确保实际总吊重仍在安全范围内。

---

应用案例二：化工厂大型反应罐吊装（典型纯主臂工况）

场景描述： 在化工厂检修中，需要将一个重150吨的旧反应罐移走。作业空间相对开阔，起升高度要求不高，但物件很重。计划作业半径为10米。

应用性能表的步骤：

1. 确定工况和配置：由于高度要求低、重量大，优先考虑使用纯主臂工况，因为同等重量下，纯主臂的起重能力远大于带副臂的工况。假设使用主臂全长30米，全配重200吨，支腿全伸。

2. 查阅性能表：找到“纯主臂”工况的性能表。

3. 定位参数：

   • 臂长：30米。
   • 幅度：10米。

4. 读取数据并评估：在纯主臂性能表上，30米臂长、10米幅度下，额定起重量可能达到 180吨。

   • 结论：反应罐重量150吨 < 额定起重量180吨，安全余量充足。此方案可行。

5. 对比分析：如果错误地使用了带副臂的工况，在同样幅度和臂长下，起重能力会大幅下降，可能无法满足150吨的吊重要求。这个案例突出了根据吊装需求选择正确工况的重要性。

---

应用案例三：桥梁板梁安装（考虑不同幅度下的能力变化）

场景描述： 在桥梁施工中，需要将一片重70吨的预制板梁安装到桥墩上。吊装过程需要从岸边起吊，然后回转、变幅，将板梁送到安装位置，作业半径会从8米变化到16米。

应用性能表的步骤：

1. 确定工况和配置：使用**主臂
