好的，我们来详细探讨一下徐工XCA400L8全地面起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文书”。任何操作都必须严格遵循性能表的数据，严禁超载或违规操作。

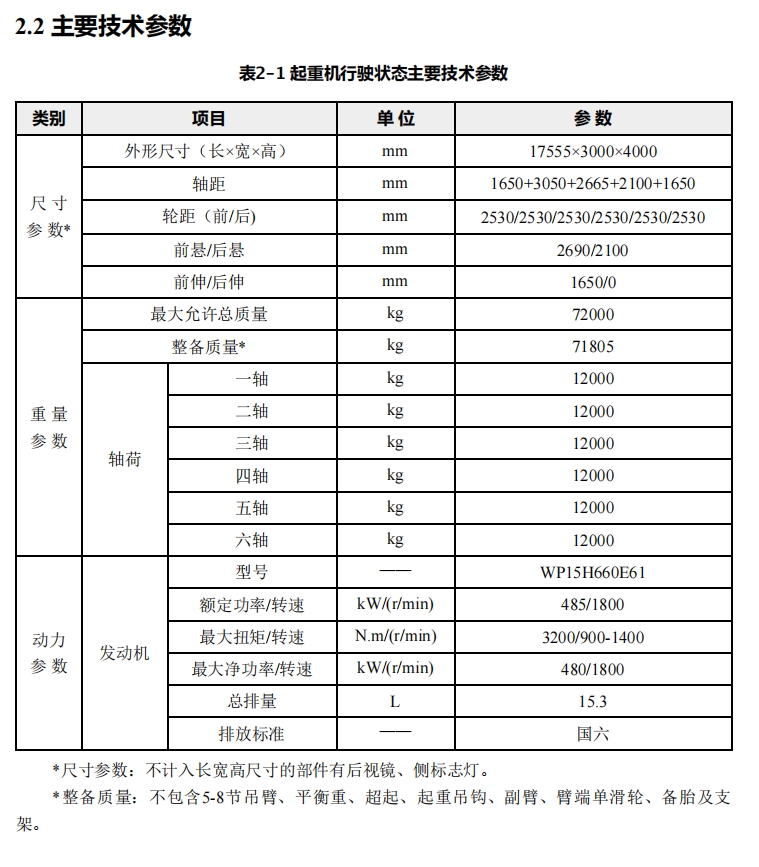

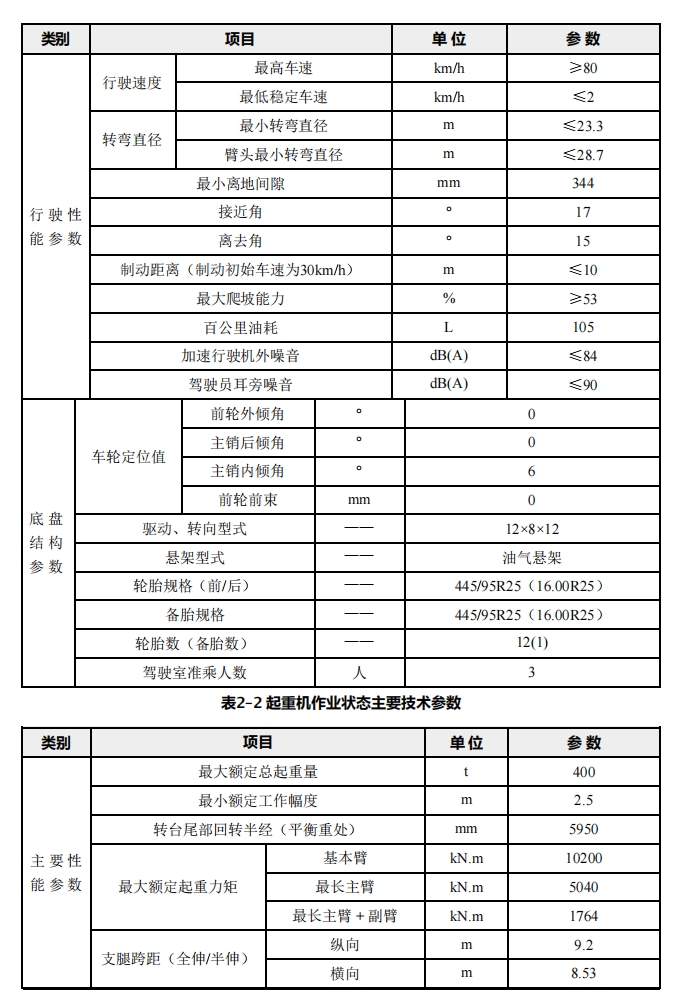

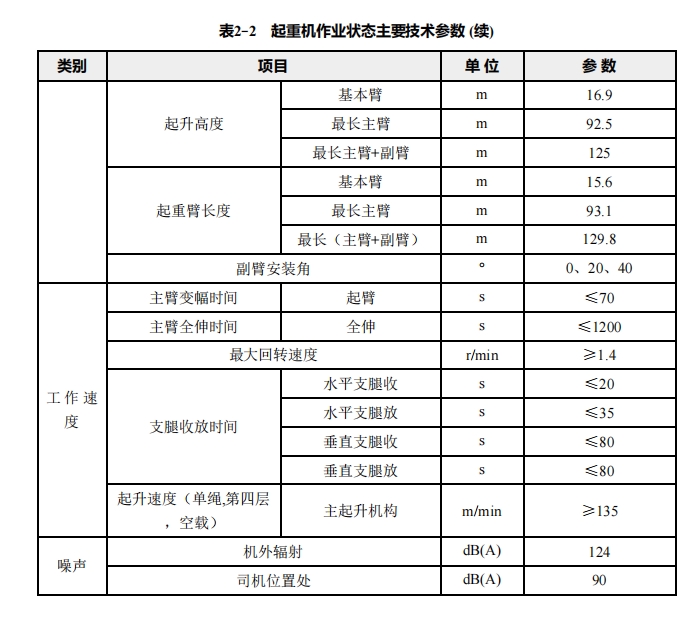

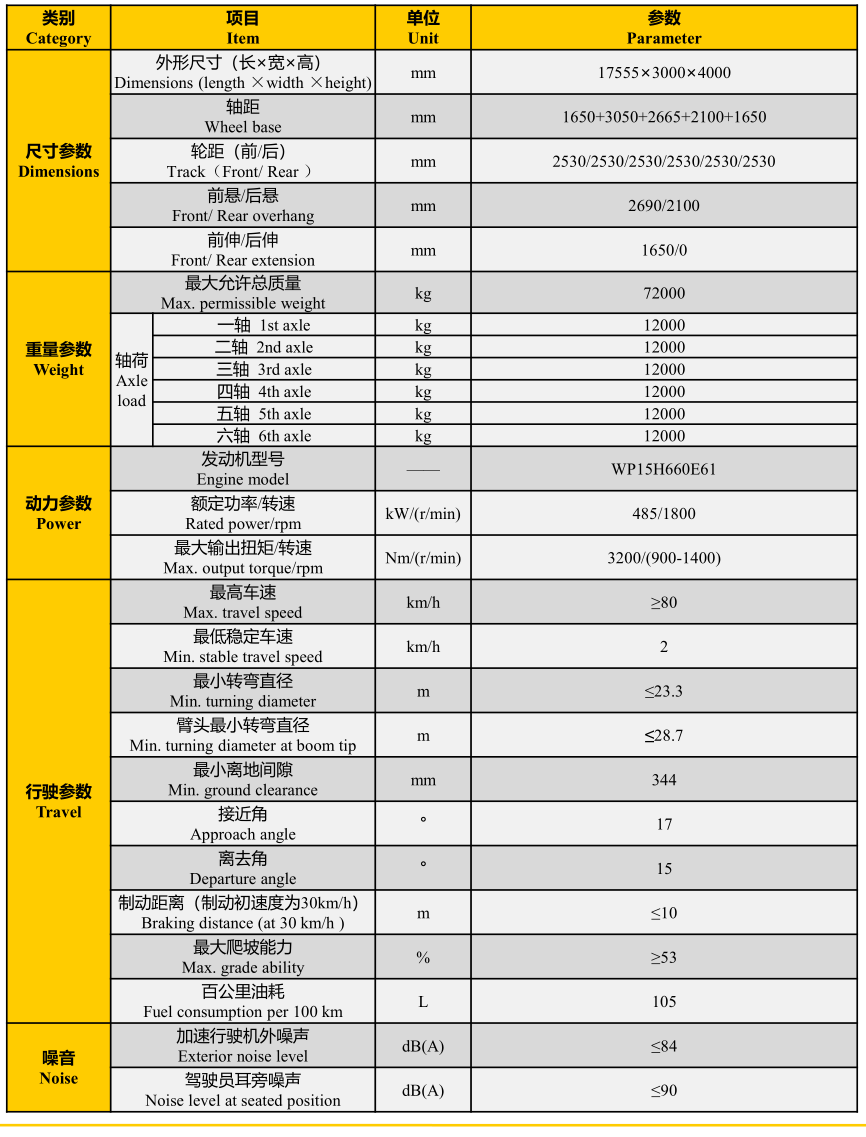

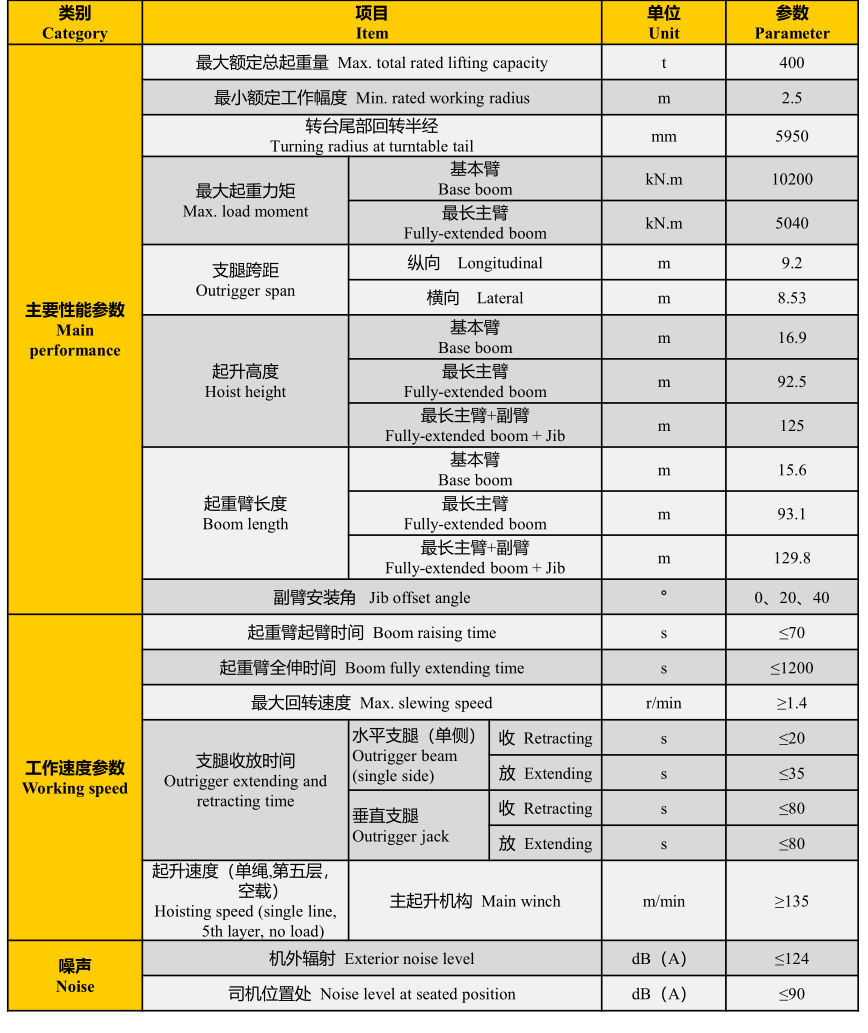

徐工XCA400L8 基本参数回顾：

• 最大起重量： 400吨

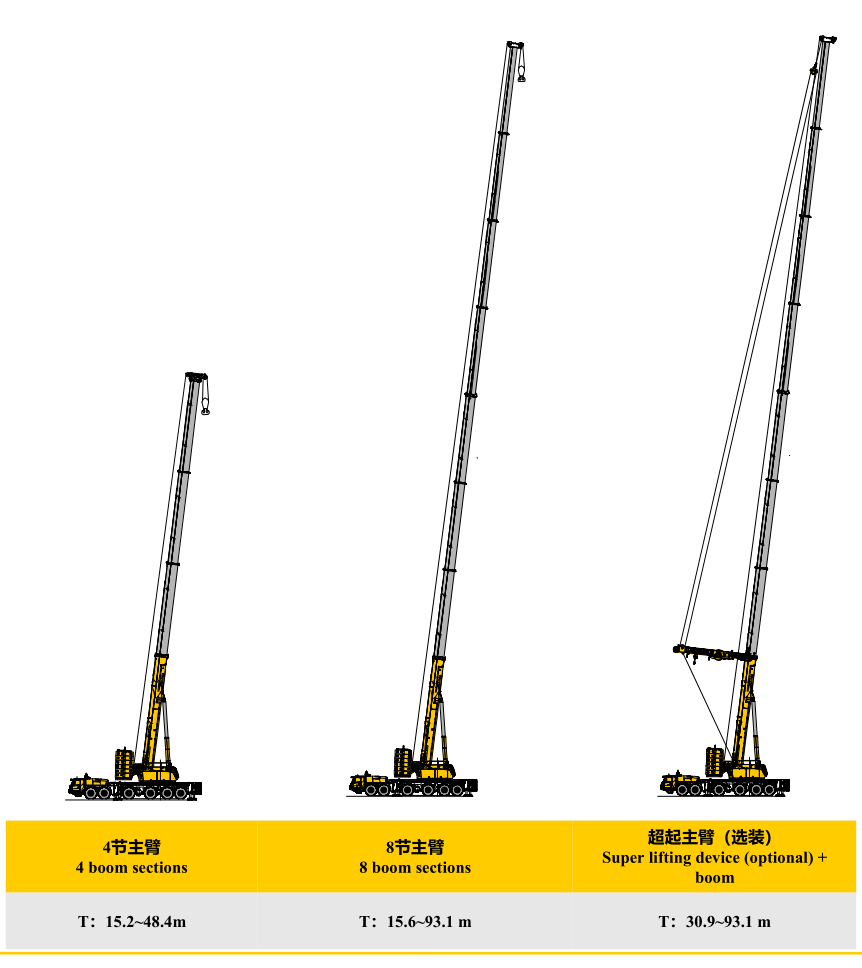

• 主臂长度： 18.1米 ~ 85米（基本臂+伸缩臂）

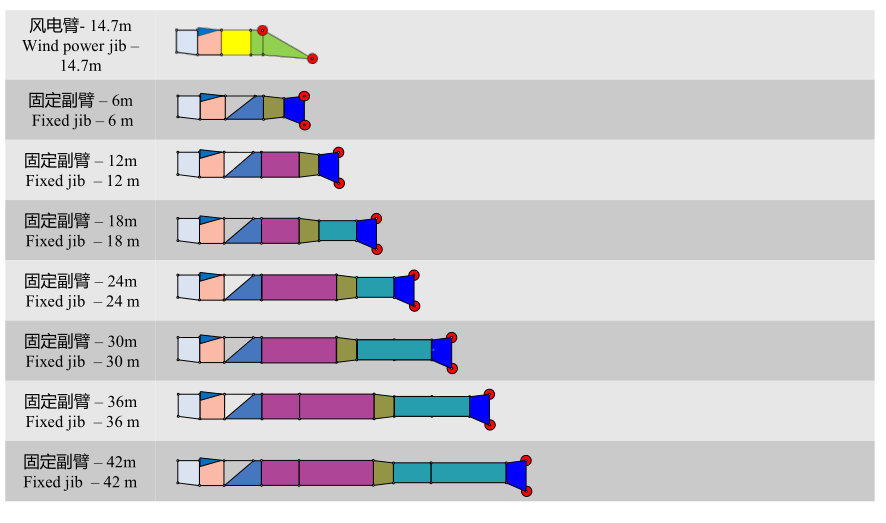

• 副臂长度： 15米 ~ 52米（可组合成多种工况）

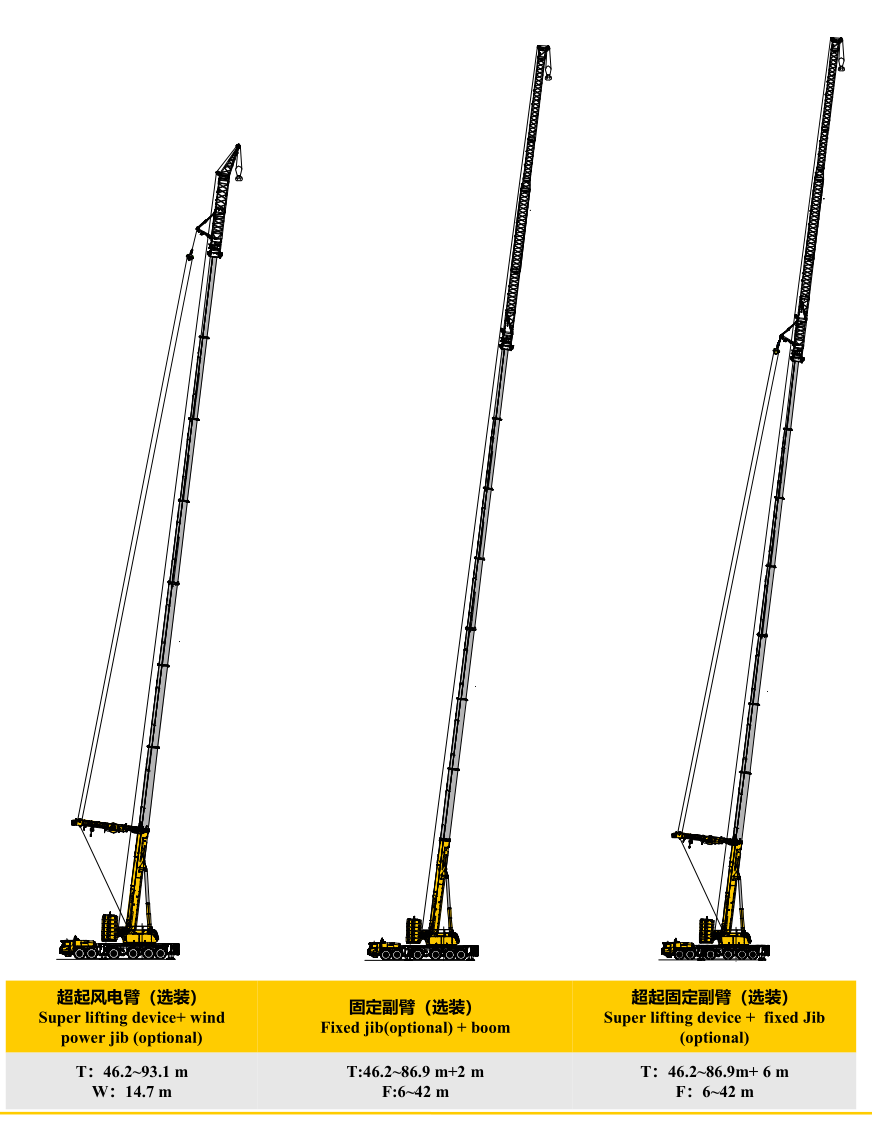

• 典型工况： 主臂工况、主臂+副臂工况、风电工况等。

性能表会根据不同的臂长组合、工作幅度（吊车回转中心到吊钩垂直线的水平距离）和配重配置，给出对应的额定起重量。

应用案例一：城市桥梁预制梁吊装（主臂工况）

• 场景描述： 在城市高架桥建设中，需要将一片重95吨、长30米的预制箱梁吊装到桥墩上。现场空间相对狭窄，桥墩高度为15米。
• 工况选择： 由于作业高度不高（15米+梁高+索具高≈20米），且无需跨越障碍，优先选择主臂工况。选择主臂长度36米（已预留足够安全高度）。
• 查表步骤：

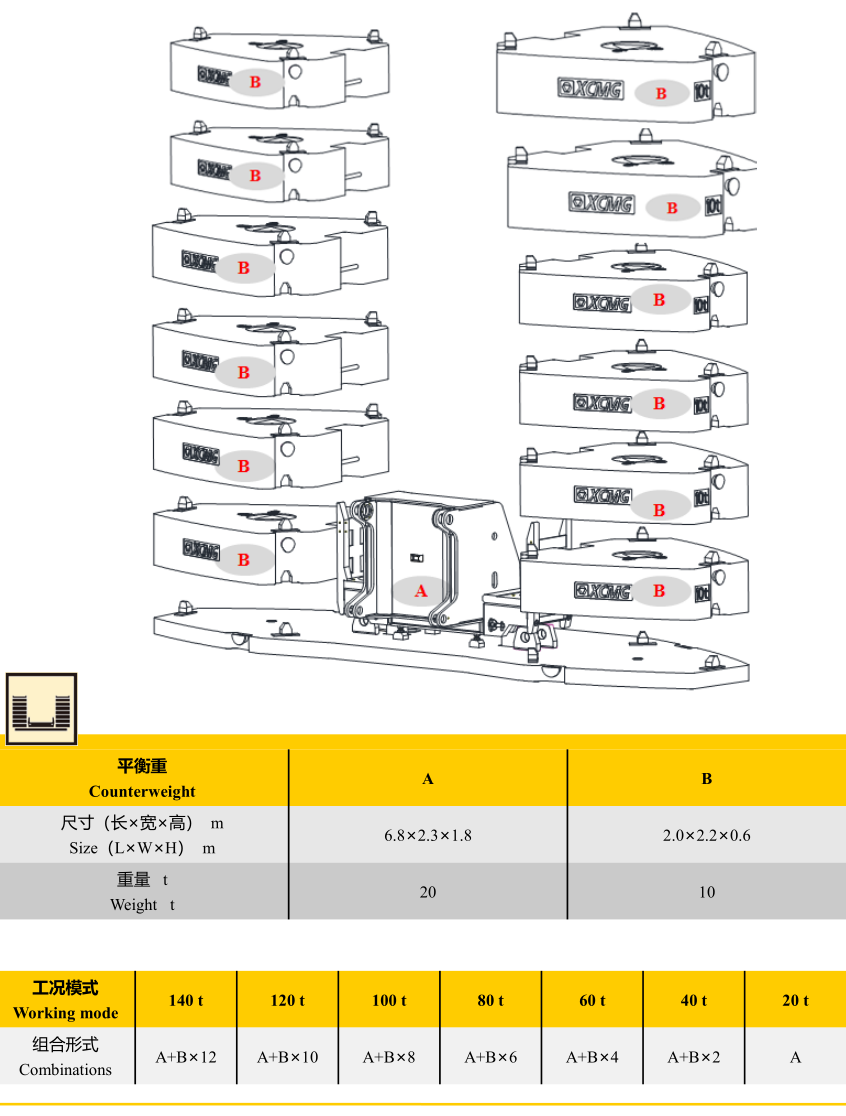

  1. 确定配重： 使用最大配重（通常为165吨）以获得最佳起重性能。
  2. 确定幅度： 吊车需站在桥墩一侧，吊装时吊钩中心与回转中心的水平距离（即幅度）预计为10米。
  3. 查阅性能表： 找到“主臂工况-配重165吨”的性能表，在“臂长36米”这一行，查找“幅度10米”对应的额定起重量。
  • （示例数据，非官方） 性能表可能显示：在36米臂、10米幅度下，额定起重量为120吨。
• 决策与应用：
  • 安全性校验： 预制梁重95吨 < 额定起重量120吨，满足要求。
  • 安全余量： (120 - 95) / 120 ≈ 20.8%，有充足的安全余量，操作安全。
  • 实际应用： 机手和指挥人员根据此数据，将吊车精准定位，确保在吊装全过程中，实际工作幅度始终不大于10米，并密切关注吊车的力矩限制器（电脑）显示，确保载荷率在安全范围内。

应用案例二：化工厂大型反应塔安装（主臂+副臂工况）

• 场景描述： 在化工厂区内，安装一个重65吨、高45米的细长反应塔。周围有密集的管廊和设备，吊车无法过于靠近，需要较大的作业半径（幅度）和高度。
• 工况选择： 作业高度要求高（45米+索具≈50米），且需要一定幅度，主臂长度可能不够或性能不佳。因此必须使用主臂+副臂工况。
• 查表步骤：
  1. 确定臂长组合： 假设选择主臂48米 + 副臂24米，总臂长72米。
  2. 确定配重： 使用最大配重165吨。
  3. 确定幅度： 由于设备阻挡，吊车回转中心到反应塔基础中心的距离为20米。
  4. 查阅性能表： 找到“主臂+副臂工况-配重165吨”的性能表，在“主臂48米，副臂24米”的配置下，查找“幅度20米”对应的额定起重量。
  • （示例数据） 性能表可能显示：在此工况下，20米幅度的额定起重量为75吨。
• 决策与应用：
  • 安全性校验： 反应塔重65吨 < 额定起重量75吨，满足要求。
  • 注意副臂角度： 性能表通常基于副臂特定的仰角（如30°）。在实际操作中，必须确保副臂的安装角度符合性能表的前提条件。
  • 实际应用： 此工况下，起重机的稳定性是关键。机手需缓慢平稳操作，避免大幅度的回转和变幅，防止重物摆动对吊臂产生额外负荷。
