好的，我们来详细解析一下徐工XCA350L8全地面起重机在不同典型工况下，其起重性能表 的具体应用方法和实际案例。

首先，要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文书”。任何操作都必须严格依据性能表进行，严禁超载或超出额定工况。

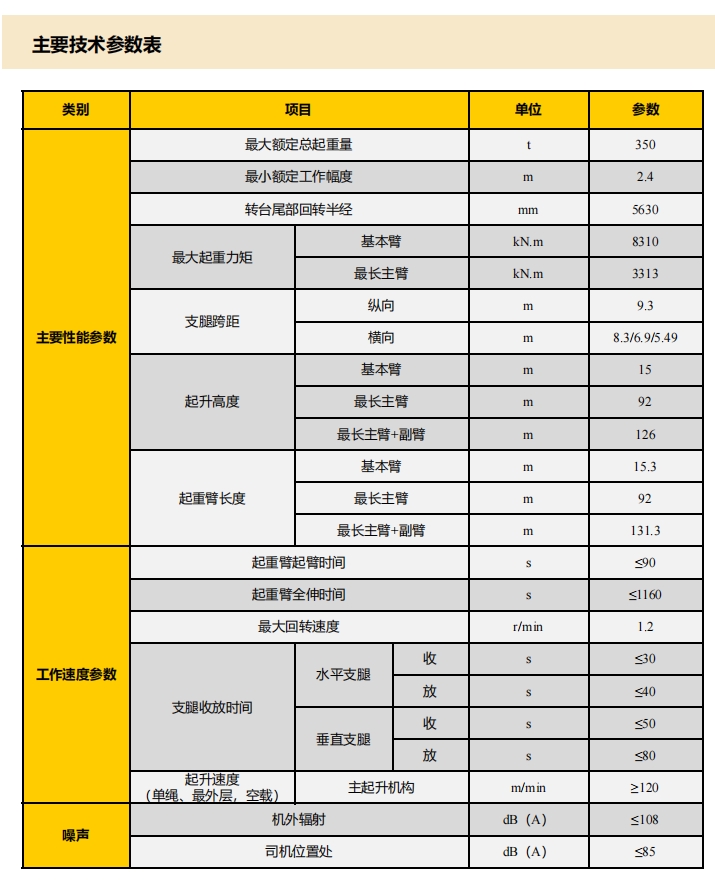

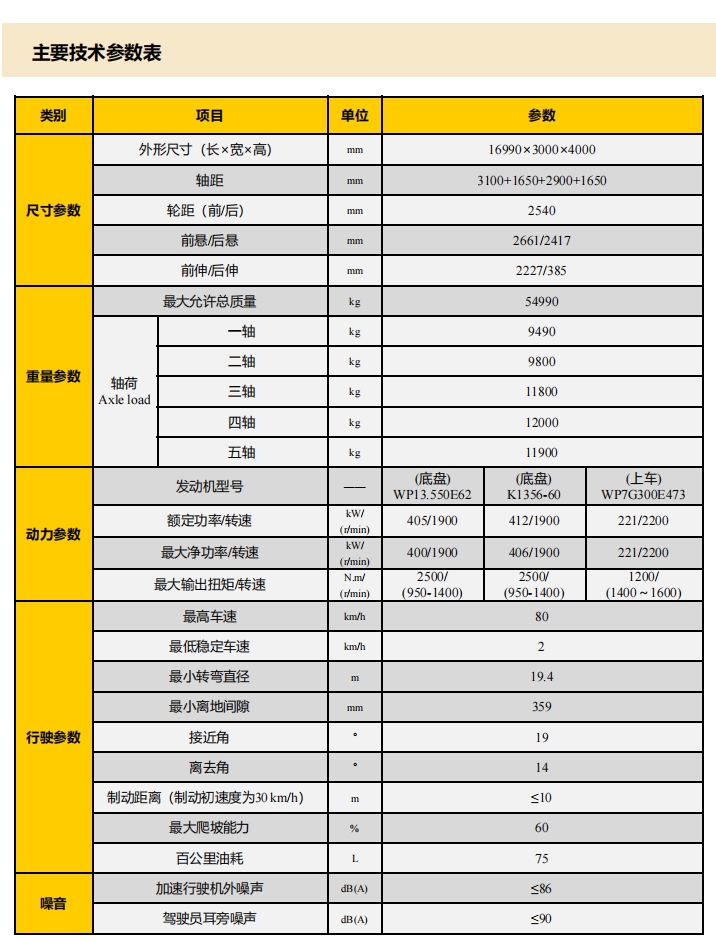

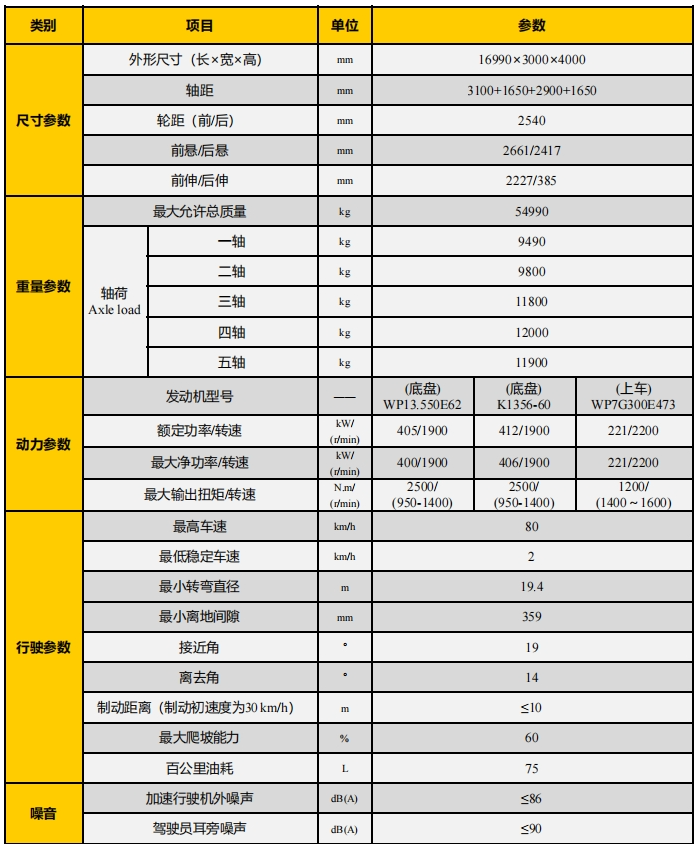

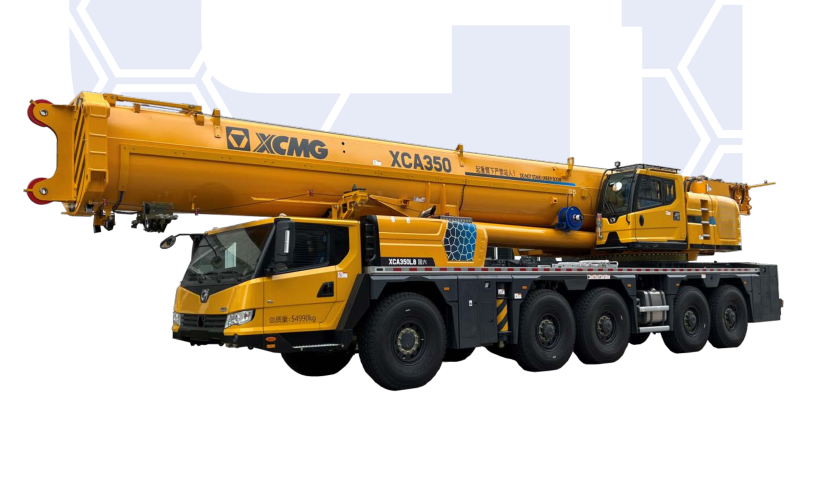

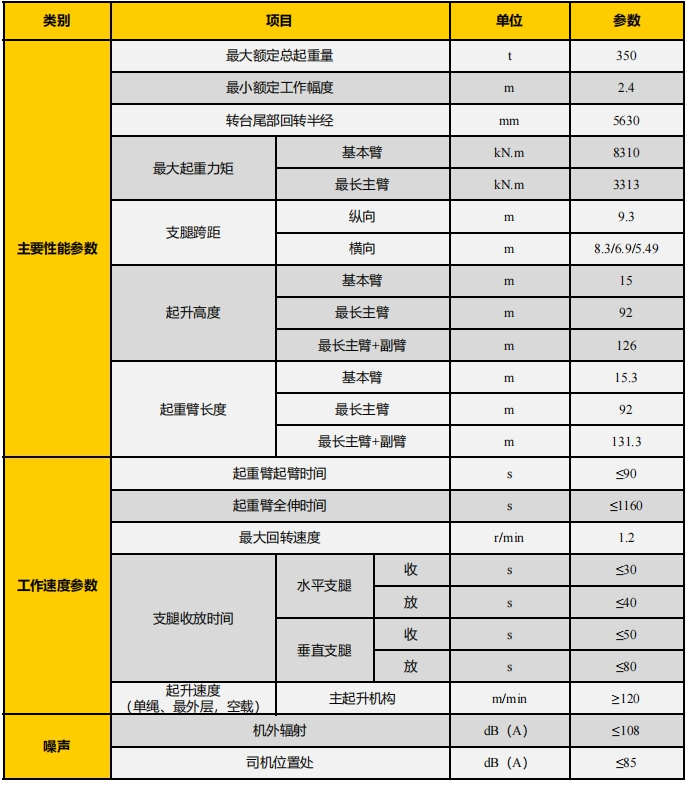

徐工XCA350L8 基本参数回顾

• 最大额定起重量：350吨

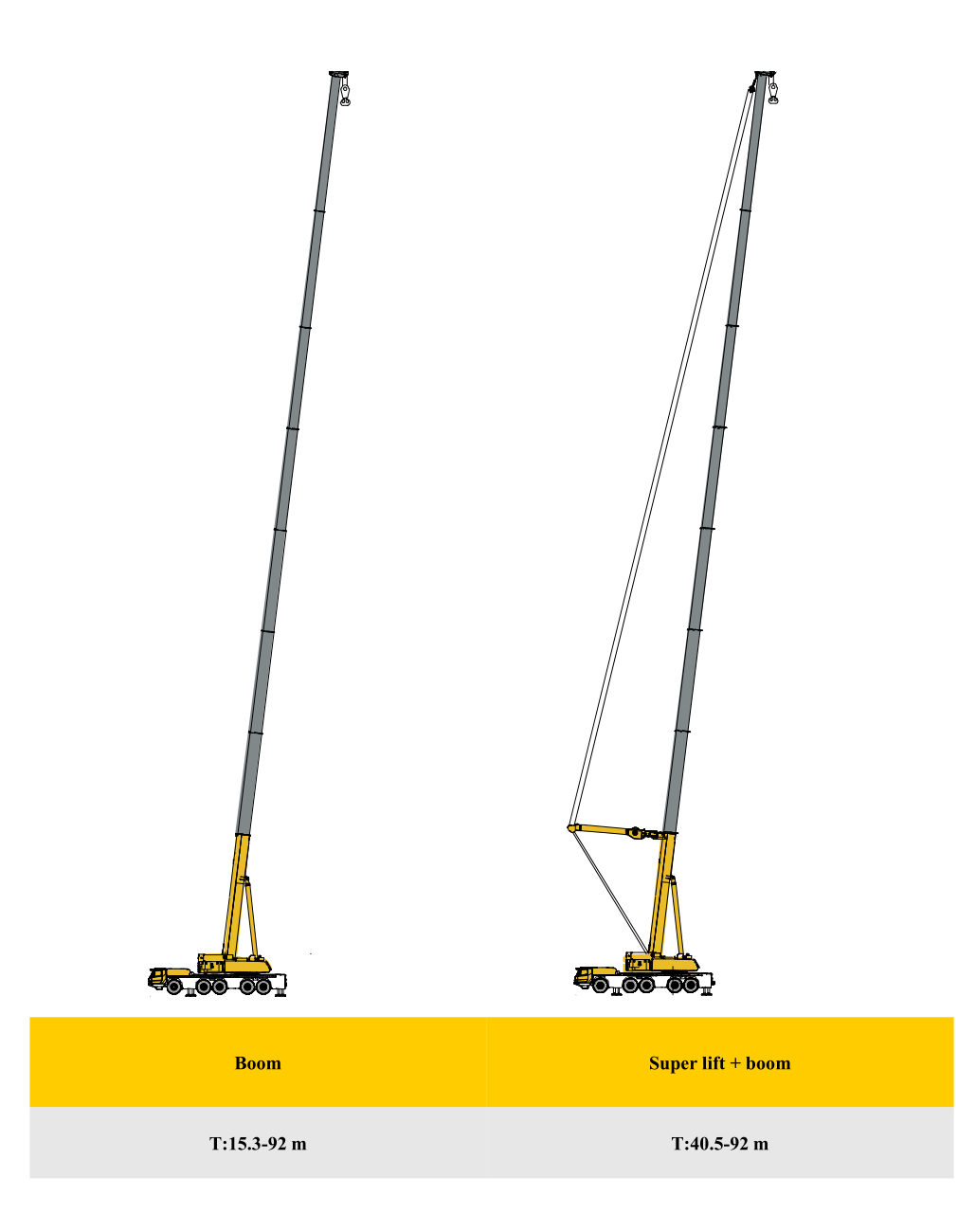

• 主臂长度：16.4米 ~ 84米（全伸）

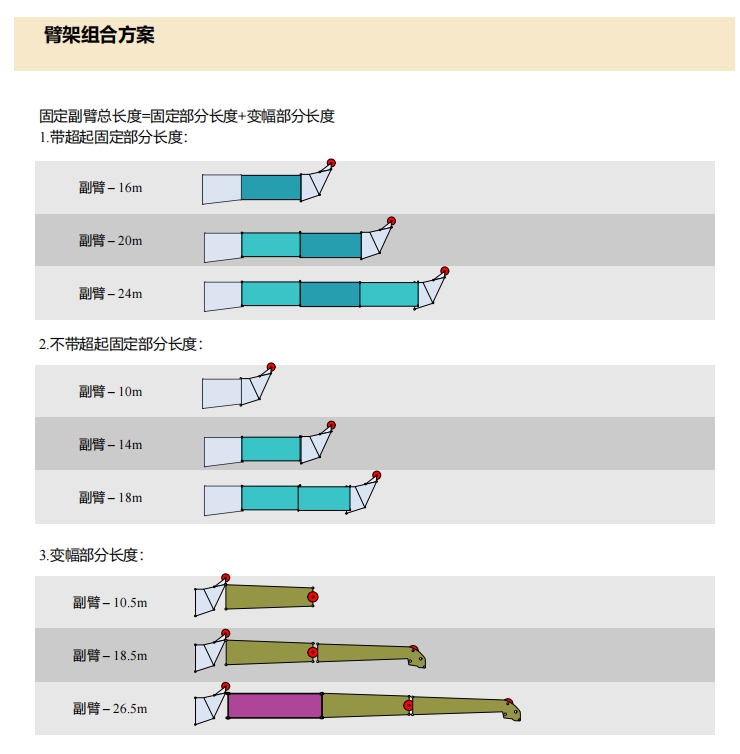

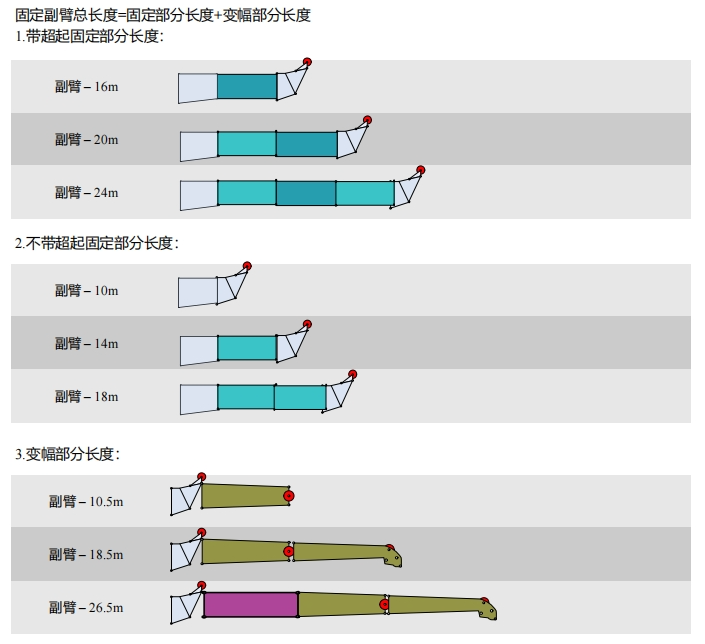

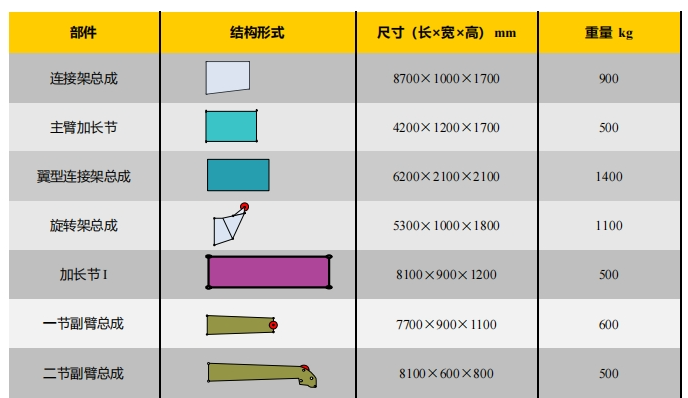

• 副臂长度：可加装18.5米 ~ 51米副臂，最大臂架系统长度可达84米 + 51米 = 135米。
• 典型工况：主要取决于支腿的跨距。XCA350L8通常有几种预设的支腿工况，如：
  • 全伸支腿：提供最大的稳定性和起重能力。
  • 半伸支腿：在场地受限时使用，但起重能力会显著下降。
  • 行驶状态：即不带支腿作业，起重能力极低，仅用于非常轻的货物。

性能表是一个多维度的表格，横坐标通常是工作幅度（吊臂回转半径），纵坐标是臂长，表格内的数据是该幅度和臂长组合下的额定起重量。性能表还会根据配重的多少和支腿工况分为多个子表。

---

应用案例解析

我们假设一个常见的吊装场景：将一个重80吨的设备安装到20米高的平台上。

案例1：场地宽敞，全伸支腿工况

工况条件：

• 设备重量：80吨（包括吊钩、索具等所有吊重）。
• 安装高度：20米。
• 工作幅度：由于设备需要越过障碍物，吊车中心到设备落点距离（幅度）预计为14米。
• 场地：非常宽敞，允许支腿全伸。
• 配重：使用全部配重（假设为100吨）。

应用性能表步骤：

1. 确定所需臂长：

   • 安装高度20米，加上吊钩、索具的高度，以及设备本身的高度，主臂顶端需要达到约25-28米的高度。
   • 根据三角函数，臂长 ≈ √(幅度² + 高度²) = √(14² + 25²) ≈ √(196 + 625) ≈ √821 ≈ 28.7米。
   • 结论：我们需要使用至少 30米 左右的主臂长度。

2. 查找对应性能表：

   • 找到XCA350L8在 “全伸支腿、全配重” 工况下的起重性能表。

3. 交叉查询额定起重量：

   • 在性能表中，找到 “臂长”30米 这一行。
   • 然后在这一行中，找到 “幅度”14米 这一列。
   • 查看交叉点的数值。假设查表结果为 95吨。

4. 安全校验与决策：

   • 设备重量 (80吨) < 额定起重量 (95吨)。
   • 安全余量：(95 - 80) / 80 = 18.75%。这是一个比较理想的安全余量。
   • 决策：该工况完全安全，可以执行作业。

案例2：场地受限，半伸支腿工况（风险警示案例）

现在假设条件变化，场地狭窄，只能使用半伸支腿。

工况条件：

• 设备重量：80吨（不变）。
• 安装高度：20米（不变）。
• 工作幅度：14米（不变）。
• 场地：狭窄，只能半伸支腿。
• 配重：全配重（100吨）。

应用性能表步骤：

1. 确定所需臂长：同上，仍需约30米臂长。
2. 查找对应性能表：这次必须使用 “半伸支腿、全配重” 工况下的性能表。注意：绝对不能用全伸支腿的性能表！
3. 交叉查询额定起重量：
   • 在“半伸支腿”性能表中，找到 臂长30米，幅度14米 的交叉点。
   • 查询结果可能大幅降低，假设仅为 55吨。
4. 安全校验与决策：
   • **设备重量 (80吨) > 额定起重量
