好的，我们来详细解析一下徐工QAY300A全地面起重机在不同工况下起重性能表的应用案例。

首先，必须明确一个核心原则：起重性能表是吊装作业的生命线，任何操作都必须严格依据性能表进行，严禁超载或违规操作。

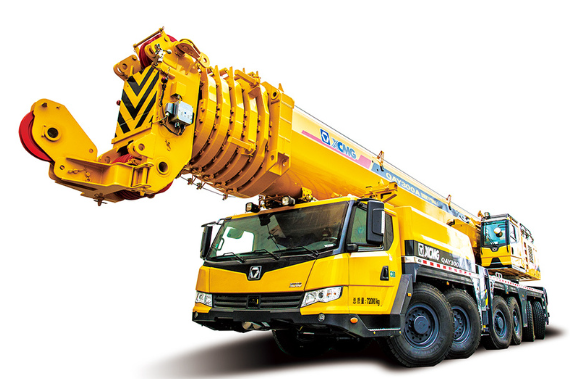

徐工QAY300A是一款300吨级的全地面起重机，其起重性能表非常复杂，因为它取决于多个变量的组合。主要变量包括：

1. 工况：主要分为主臂工况、固定副臂工况和塔式副臂工况。
2. 幅度：吊臂回转中心到吊钩垂直线的水平距离。
3. 臂长：所使用的起重臂长度。
4. 配重：车上安装的配重吨数。
5. 支腿情况：全伸支腿或半伸支腿。

下面我们通过几个典型的实际案例来说明如何应用性能表。

---

案例一：风电设备吊装（主臂工况 + 固定副臂工况）

场景描述： 在某风电场，需要吊装一台风力发电机的机舱，重量为85吨，安装高度为90米。现场地面坚实平整。

应用性能表步骤：

1. 确定工况和臂长组合：

   • 90米的高度，单纯使用主臂无法达到（QAY300A主臂全伸可能为60多米）。因此，必须使用主臂+固定副臂的工况。
   • 查询性能表，选择一种合适的臂长组合。例如，主臂伸出一部分（如50米），再接上一定长度的固定副臂（如42米），总臂长可达92米，满足高度要求。

2. 确定幅度：

   • 由于机舱需要精确就位，吊车的位置是事先规划好的。假设吊车中心到风机塔筒中心的距离（即作业幅度）为16米。

3. 确定配重：

   • QAY300A通常有可选的配重配置（如100吨、120吨等）。为了获得最大起重能力，应选择最大配重（例如120吨）并全伸支腿。

4. 查表：

   • 找到“主臂+固定副臂”工况的性能表。
   • 在表中，纵向找到臂长组合（如50m+42m），横向找到幅度（16m）。
   • 两者的交汇点即为该工况下的额定起重量。假设查表结果为：95吨。

5. 安全校核与决策：

   • 吊装物重量（85吨）< 额定起重量（95吨）。
   • 安全余量：(95 - 85) / 85 ≈ 11.7%，这是一个相对安全的余量（通常要求有一定余量，特别是对于重要设备）。
   • 结论：该吊装方案在起重能力上是可行的。但还需考虑吊索具的重量（约2-3吨），实际吊装总重量约为87-88吨，依然在安全范围内。

---

案例二：厂房钢结构吊装（主臂工况）

场景描述： 在工业厂房施工中，需要安装一根大型钢梁，重量为40吨，安装高度为25米，幅度为12米。现场空间有限，支腿无法完全伸开。

应用性能表步骤：

1. 确定工况和臂长：

   • 25米高度，使用主臂工况即可。选择略高于25米的臂长，如28米或30米。

2. 确定幅度： 已确定为12米。

3. 确定配重和支腿：

   • 由于空间限制，支腿只能半伸。这是一个关键限制条件！
   • 配重根据实际情况选择，可能无法使用最大配重。

4. 查表：

   • 找到“主臂工况”性能表，并特别注意区分“全支腿”和“半支腿”的子表。
   • 选择“半支腿”对应的表格。
   • 在纵向找到臂长（如30米），横向找到幅度（12米）。
   • 假设查表结果为：额定起重量55吨。（注意：半支腿时的起重能力会远低于全支腿。如果查全支腿表，同样条件下起重量可能达到70吨以上）。

5. 安全校核与决策：

   • 吊装物重量（40吨）< 额定起重量（55吨）。
   • 安全余量：(55 - 40) / 40 = 37.5%，余量充足。
   • 结论：
