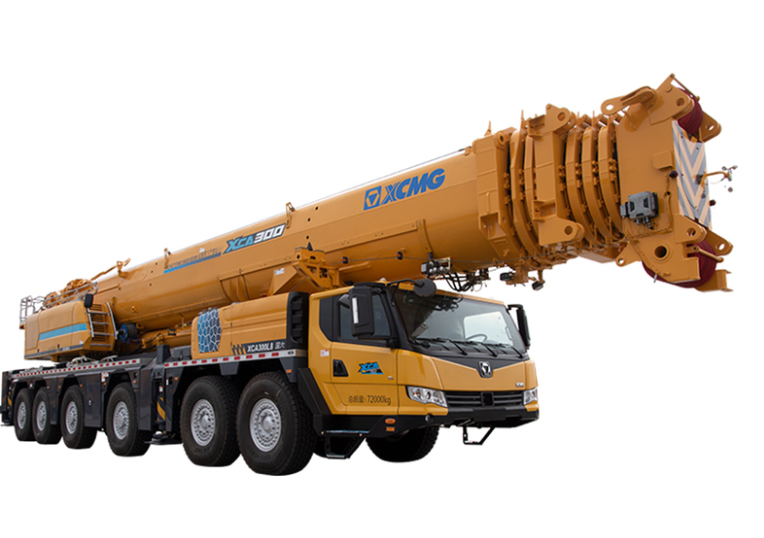

徐工XCA300L8C汽车吊性能参数吊臂计算吊车工况表

品牌:徐工
型号:XCA300L8C
吨位:300吨
工况:主臂工况
| 配重(吨) | 0t | 0t | 0t | 0t | 0t |
| 主臂(米) | 13.8 | 18.3 | 18.3 | 18.3 | 18.3 |
| 臂组合 | 0000000 | 0000001 | 0000100 | 0010000 | 0100000 |
| 3 | |||||
| 3 | 135.5 | 60.9 | 130.4 | 131.3 | 129.5 |
| 3.5 | 134.8 | 57.5 | 130.4 | 131.3 | 128.2 |
| 4 | 130.1 | 54.8 | 129.9 | 129 | 126.9 |
| 4.5 | 113.5 | 52.3 | 114.6 | 112.6 | 111.7 |
查看全部
工况:副臂工况
| 配重(吨) | 30t | 30t | 30t | 30t | 30t |
| 主臂(米) | 63.1 | 67.6 | 72.1 | 76.5 | 63.1+4 |
| 副臂(米) | 36 | 36 | 36 | 36 | 36 |
| 角度(°) | 0 | 0 | 0 | 0 | 0 |
| 14 | |||||
| 16 | |||||
| 18 | |||||
| 20 | 3.4 | 3.1 |
查看全部
工况:超起主臂工况
| 配重(吨) | 95t | 95t | 95t | 95t | 90t |
| 主臂(米) | 45.2 | 45.2 | 45.2 | 45.2 | 45.2 |
| 臂组合 | 0022111 | 0211111 | 1111111 | 2111110 | 0022111 |
| 7 | 59.1 | 66.3 | 70.3 | 72.1 | 59.1 |
| 8 | 55.6 | 62.9 | 66.9 | 71 | 55.6 |
| 9 | 53 | 61.5 | 64.2 | 70 | 53 |
| 10 | 50 | 57 | 61.4 | 63.9 | 50 |
| 12 | 44.2 | 56.5 | 56.7 | 60 | 44.2 |
查看全部
工况:超起副臂工况
| 配重(吨) | 95t | 95t | 95t | 95t | 95t |
| 主臂(米) | 63.1+4 | 67.6+4 | 72.1+4 | 76.5+4 | 63.1+8 |
| 副臂(米) | 36 | 36 | 36 | 36 | 36 |
| 角度(°) | 0 | 0 | 0 | 0 | 0 |
| 14 | |||||
| 16 | |||||
| 18 | |||||
| 20 | 5.3 | 4.9 |
查看全部

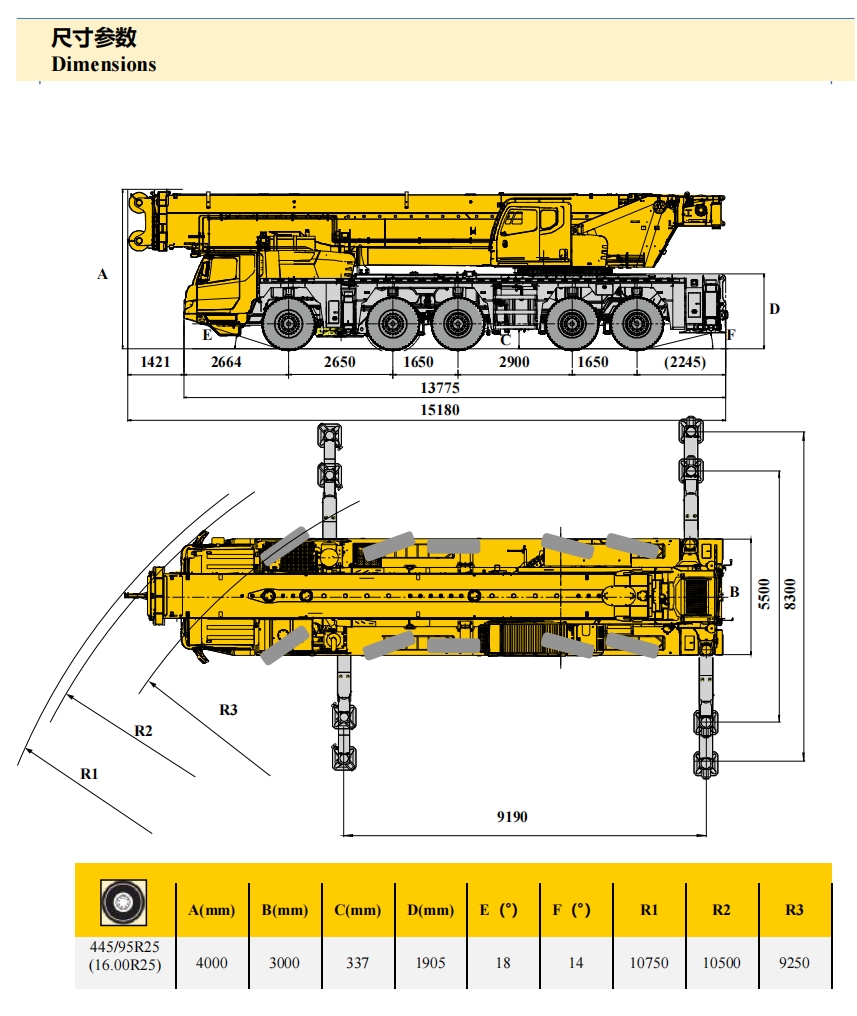

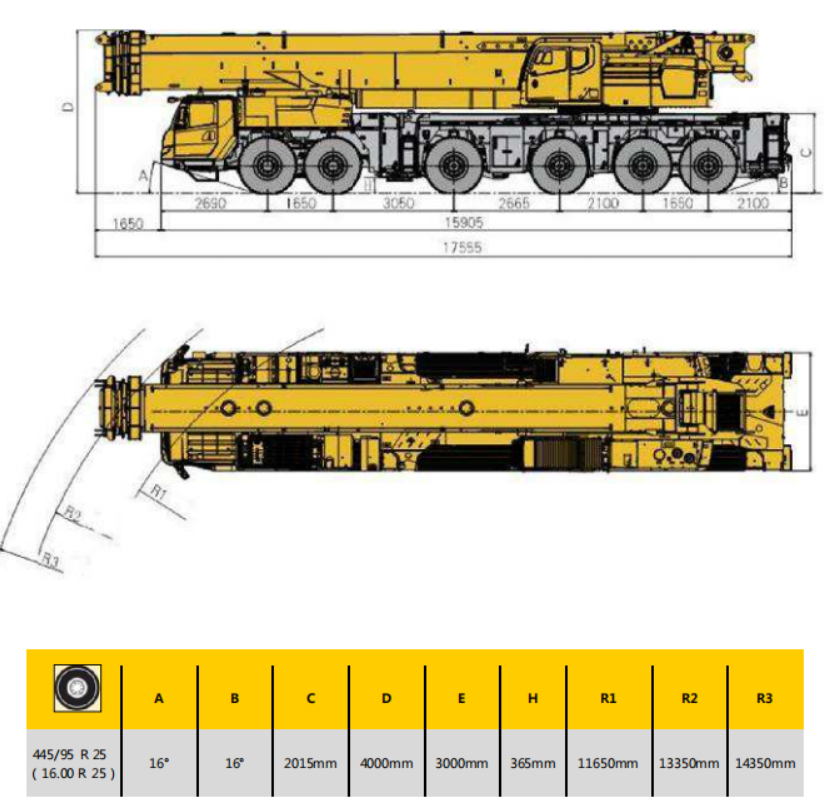

尺寸参数

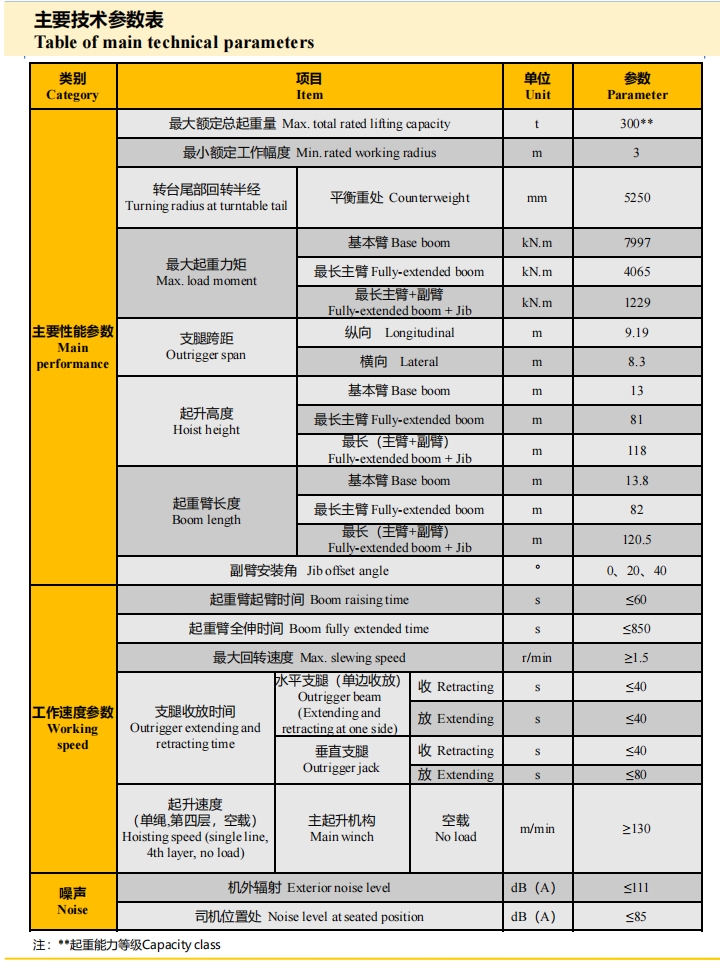

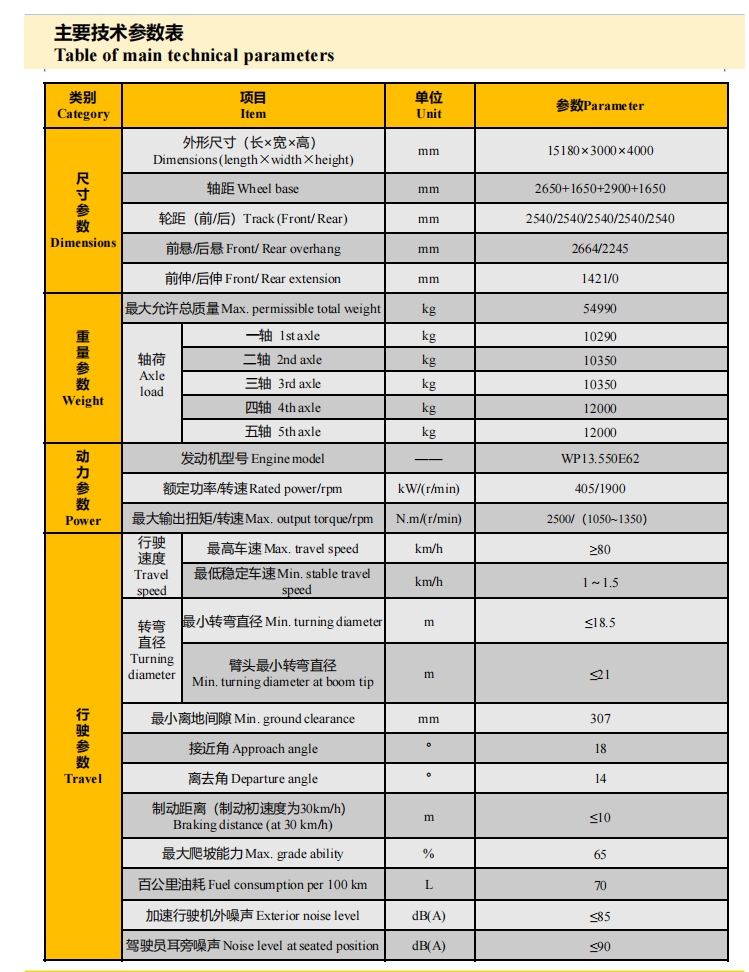

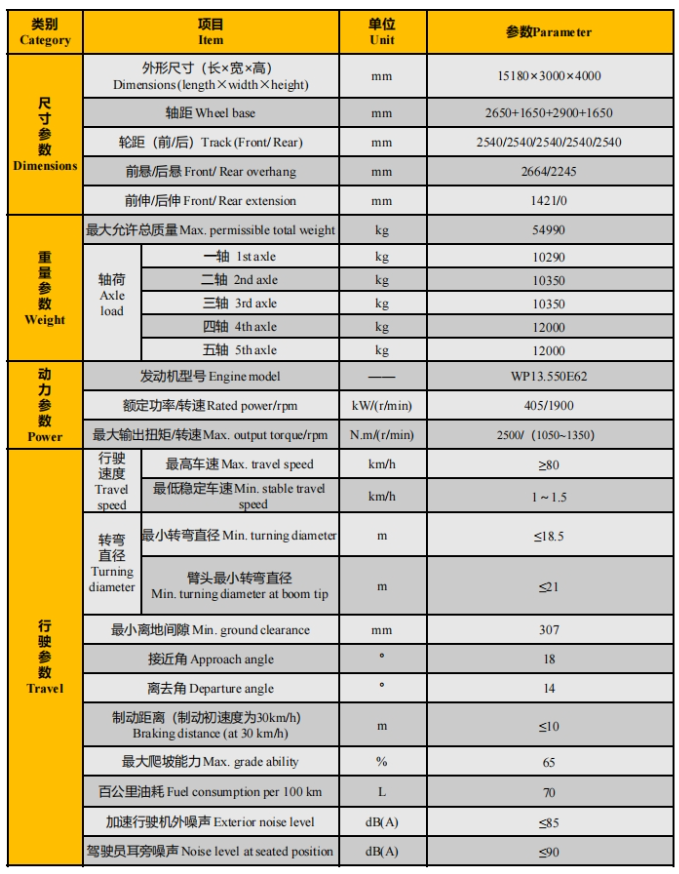

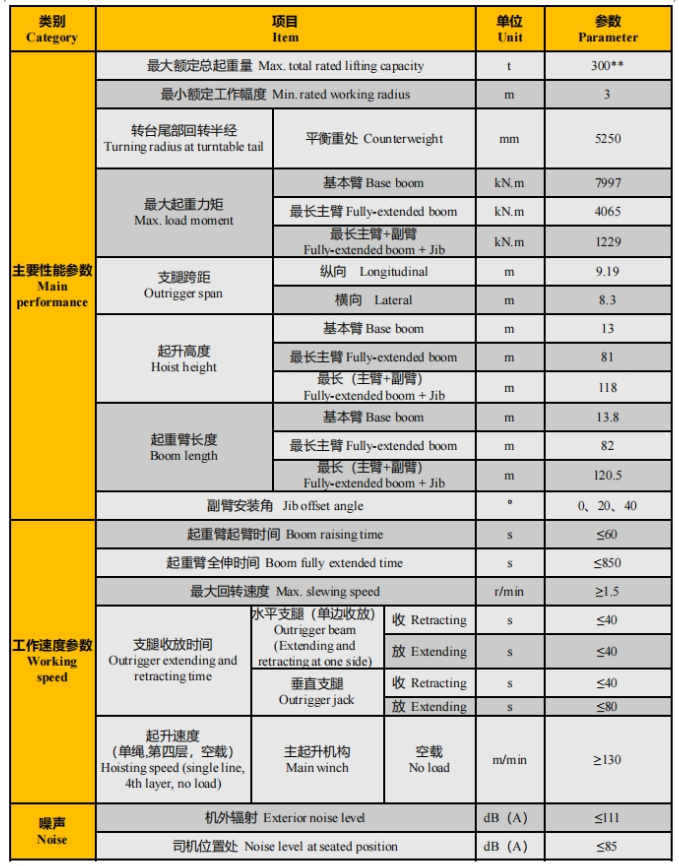

整机技术参数


吊车参数应用
好的,我们来详细解析一下徐工XCA300L8C全地面起重机在不同工况下,其《起重性能表》的具体应用案例。
首先,需要明确一个核心理念:起重性能表是吊装作业的“法律”和“生命线”。任何操作都必须在性能表允许的范围内进行。
徐工XCA300L8C 基本参数回顾:
- 最大起重量: 300吨
- 主臂长度: 18.6米 ~ 80米(全伸)
- 副臂长度: 15米 ~ 52米(最大臂架组合可达132米)
- 典型工况: 主要分为全支腿和半支腿两大类,性能表会针对不同臂长、不同幅度(工作半径)给出对应的额定起重量。
应用案例一:风电设备吊装(典型的大吨位、大半径作业)
场景描述: 在风电场,需要将一台重约95吨的风机机舱吊装到120米高的塔筒上。现场作业空间充足,可以全伸支腿。
应用步骤:
确定关键参数:
- 吊装重量: 机舱重95吨,加上吊钩、索具等,总重约 100吨。
- 作业半径(幅度): 由于塔筒周围有安全区域,吊车不能紧贴塔筒。假设吊车中心到塔筒中心的距离为 20米。
- 所需臂长: 塔筒高120米,机舱需要被吊至顶部以上进行安装,考虑吊索高度,主臂需要至少达到 110米。XCA300L8C需要使用 主臂 + 副臂 的工况。
查阅性能表:
- 找到对应 “主臂+副臂” 工况的性能表。
- 在表中,先找到 “臂长” 为110米左右的列。
- 然后在这一列中,查找 “幅度(半径)” 为20米时对应的额定起重量。
分析结果与决策:
- 假设查表得知,在臂长110米、半径20米的工况下,额定起重量为 105吨。
- 安全校验: 我们的吊重(100吨) < 额定起重量(105吨)。结论:此工况可行。
- 安全余量考虑: 105吨 - 100吨 = 5吨的安全余量。这个余量不算非常大,需要格外谨慎。操作时必须确保:
- 地面坚实平整,支腿完全伸出并垫牢。
- 风速在安全范围内(通常要求低于8m/s)。
- 动作平稳,避免急停急起。
- 如果查表发现额定起重量只有98吨,那么100吨的吊重就严重超载,必须调整方案。可能的调整方式有:
- 减小半径: 如果场地允许,将吊车向塔筒靠近,将半径缩小到18米或16米,再查表确认起重量是否满足。
- 优化吊具: 尝试使用更轻的吊钩和索具,减少吊重。
应用案例二:化工厂反应塔安装(场地受限,需避让障碍物)
场景描述: 在化工厂密集的设备区,安装一个重50吨的反应塔。吊车一侧靠近管廊,无法全伸支腿,必须使用半支腿工况。同时,吊臂需要跨越一个较低的厂房,因此需要较大的臂长和幅度。
应用步骤:
确定关键参数:
- 吊装重量: 反应塔50吨,加吊具约 52吨。
- 作业半径: 为避开厂房,需要 28米 的半径。
- 所需臂长: 跨越厂房并达到安装高度,需要 50米 的主臂。
- 支腿工况: 场地限制,必须使用半支腿。
查阅性能表:
- 这是最关键的一步! 必须切换到 “半支腿” 工况的性能表。绝对不能用“全支腿”的性能数据来指导“半支腿”作业,否则会导致倾覆!
- 在半支腿性能表中,找到臂长50米,半径28米对应的额定起重量。
分析结果与决策:
- 假设查表得知,在半支腿、臂长50米
