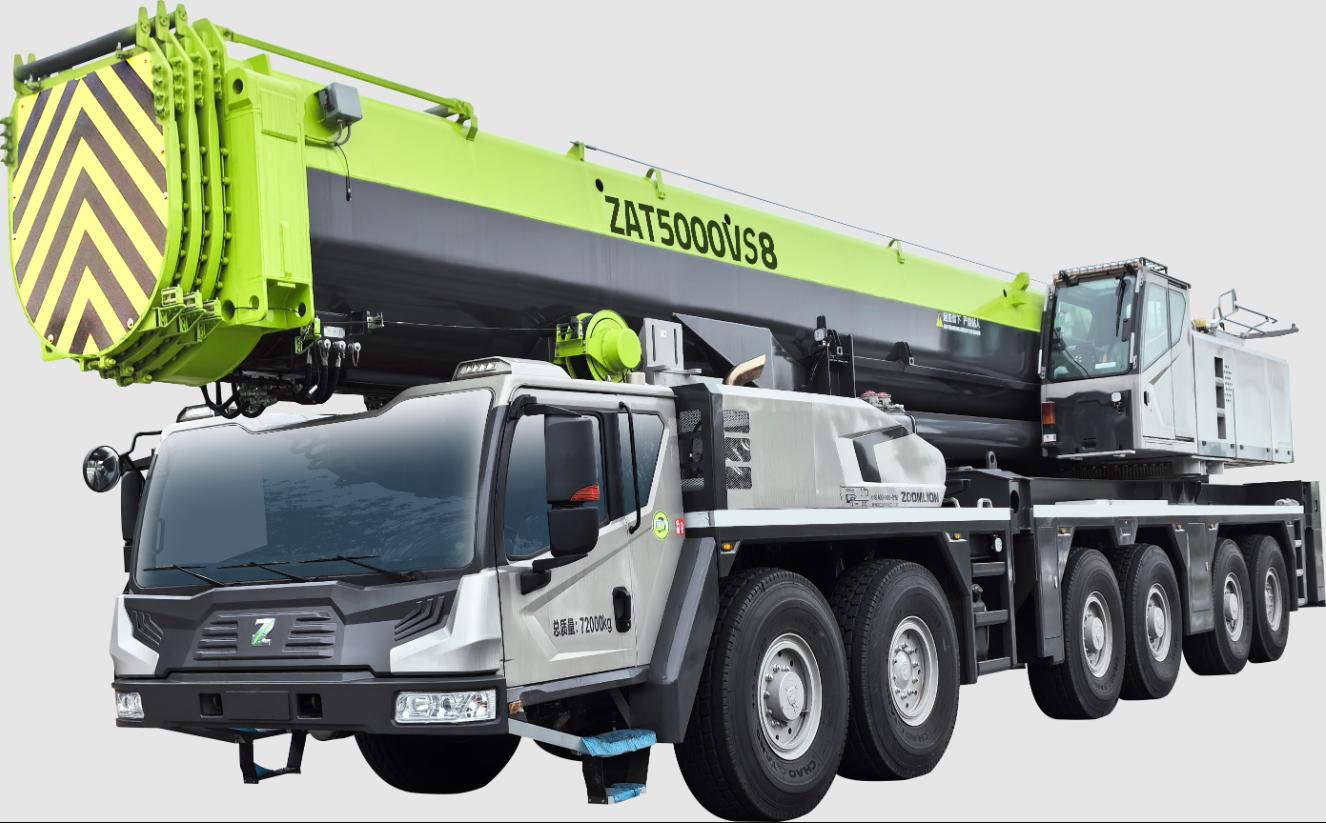

下载APP中联ZAT5000VS863汽车吊性能参数吊臂计算吊车工况表
工况：主臂工况
| 配重（吨） | 0t后 | 0t后 | 0t后 | 0t后 | 0t后 |
| 主臂（米） | 15.4 | 20.2 | 20.2 | 20.2 | 20.2 |
| 臂组合 | 1111111 | 1111112 | 1111121 | 1111211 | 1112111 |
| 2.5 | |||||
| 3 | 190* | ||||
| 3.5 | 190* | 75 | 110 | 140 | 175* |
| 4 | 180* | 72 | 105 | 135 | 170* |
| 4.5 | 170* | 70 | 100 | 130 | 160 |
查看全部
工况：超起主臂工况
| 配重（吨） | 30t前 | 30t前 | 30t前 | 30t前 | 30t前 |
| 主臂（米） | 15.4 | 20.2 | 20.2 | 20.2 | 20.2 |
| 臂组合 | 1111111 | 1111112 | 1111121 | 1111211 | 1112111 |
| 2.5 | |||||
| 3 | 206* | ||||
| 3.5 | 206* | 64 | 99 | 129 | 164 |
| 4 | 206* | 61 | 94 | 124 | 159 |
| 4.5 | 206* | 59 | 89 | 119 | 149 |
查看全部
工况：8节超起主臂工况
| 配重（吨） | 50t前 | 50t前 | 50t前 | 50t前 | 50t前 |
| 主臂（米） | 34.6 | 34.6 | 34.6 | 34.6 | 34.6 |
| 臂组合 | 1111133 | 1111322 | 1112222 | 1122221 | 1222211 |
| 5 | 76 | 90 | 110 | 140 | 140 |
| 6 | 74 | 85 | 106 | 132 | 135 |
| 7 | 70 | 80 | 100 | 130 | 122 |
| 8 | 66 | 75 | 96 | 105 | 105 |
| 9 | 61 | 70 | 90 | 86.6 | 90.3 |
查看全部
工况：轻型副臂工况
| 配重（吨） | 50t前 | 50t前 | 50t前 | 50t前 | 50t前 |
| 主臂（米） | 77.8 | 77.8 | 77.8 | 82.6 | 82.6 |
| 副臂（米） | 20 | 20 | 20 | 20 | 20 |
| 角度 | 0° | 15° | 30° | 0° | 15° |
| 24 | 8.4 | ||||
| 26 | 8.4 | 7.3 | 6.5 | ||
| 28 | 8.3 | 7.3 | 6.4 | 6.5 | 6 |
| 30 | 8.1 | 7.2 | 6.4 | 6.4 | 6 |
查看全部
工况：超起轻型副臂工况
| 配重（吨） | 50t前 | 50t前 | 50t前 | 50t前 | 50t前 |
| 主臂（米） | 77.8 | 77.8 | 77.8 | 82.6 | 82.6 |
| 副臂（米） | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 |
| 角度 | 0° | 15° | 30° | 0° | 15° |
| 18 | 12 | ||||
| 20 | 12 | 10.4 | 10.5 | ||
| 22 | 12 | 10.2 | 7.8 | 10.5 | 9.5 |
| 24 | 12 | 10 | 7.7 | 10.5 | 9.4 |
查看全部
工况：超起重型副臂工况
| 配重（吨） | 50t前 | 50t前 | 50t前 | 50t前 | 50t前 |
| 主臂（米） | 53.8 | 58.6 | 63.4 | 62.8 | 73 |
| 副臂（米） | 13 | 13 | 13 | 13 | 13 |
| 角度 | 0 | 0 | 0 | 0 | 0 |
| 10 | 36 | ||||
| 12 | 35 | 34 | 32 | ||
| 14 | 32 | 31 | 30 | 29 | 26 |
| 16 | 30 | 29 | 28 | 28 | 25.5 |
查看全部
工况：超起变幅重型副臂工况
| 配重（吨） | 50t前 | 50t前 | 50t前 | 50t前 | 50t前 |
| 主臂（米） | 53.8 | 53.8 | 53.8 | 58.6 | 58.6 |
| 副臂（米） | 21 | 21 | 21 | 21 | 21 |
| 角度 | 0° | 15° | 30° | 0° | 15° |
| 14 | 22 | 21 | |||
| 16 | 20.5 | 15.2 | 20 | ||
| 18 | 19 | 14.6 | 18.6 | 14.2 | |
| 20 | 17.5 | 14.1 | 11 | 17.2 | 13.8 |
查看全部
