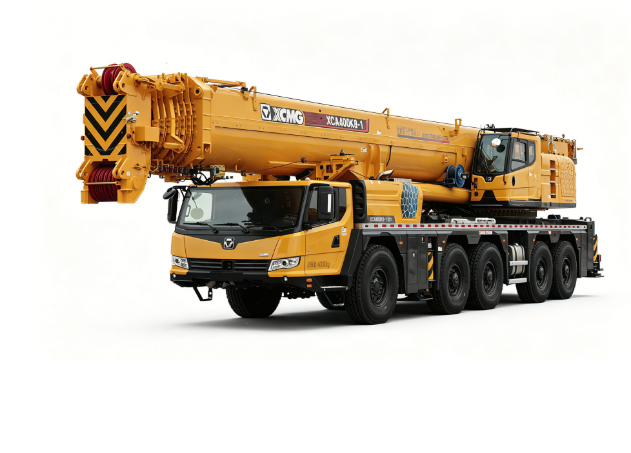

下载APP徐工XCA400K8-1汽车吊性能参数吊臂计算吊车工况表
工况：主臂工况
| 配重（吨） | 0tF | 0tF | 0tF | 0tF | 0tF |
| 主臂（米） | 15.3 | 20.3 | 20.3 | 20.3 | 20.3 |
| 臂组合 | 0000000 | 0000001 | 0000010 | 0000100 | 0001000 |
| 2.1 | |||||
| 3 | 128.7 | 66.1 | 118.4 | 127.9 | 127.3 |
| 3.5 | 123.6 | 62.7 | 108.9 | 120.9 | 120.9 |
| 4 | 120.9 | 59.3 | 100.7 | 117.6 | 117 |
| 4.5 | 114.5 | 56.6 | 93.2 | 113.1 | 112.8 |
查看全部
工况：超起主臂工况
| 配重（吨） | 20tR | 20tR | 20tR | 20tR | 20tR |
| 主臂（米） | 40.5 | 40.5 | 40.5 | 40.5 | 40.5 |
| 臂组合 | 0000122 | 0000221 | 0001112 | 0001211 | 0002111 |
| 角度 | 35° | 35° | 35° | 35° | 35° |
| 7 | 83 | 84 | 84 | 83.1 | 82.3 |
| 8 | 74.8 | 74.8 | 73.9 | 78.7 | 79.5 |
| 9 | 65.5 | 65.5 | 69.8 | 69.6 | 69.6 |
| 10 | 57.6 | 56.9 | 60.4 | 60.3 | 59.8 |
查看全部
工况：副臂工况
| 配重（吨） | 36t前 | 36t前 | 36t前 | 36t前 | 36t前 |
| 主臂（米） | 45.5+10 | 50.6+10 | 55.6+10 | 60.7+10 | 65.7+10 |
| 副臂（米） | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 |
| 角度 | 0° | 0° | 0° | 0° | 0° |
| 12 | 17.2 | ||||
| 14 | 16.3 | 14.5 | |||
| 16 | 15.4 | 14 | 13.4 | ||
| 18 | 14.5 | 13.4 | 12.9 | 12.2 |
查看全部
工况：超起副臂工况
| 配重（吨） | 60t前 | 60t前 | 60t前 | 60t前 | 60t前 |
| 主臂（米） | 45.5+16 | 50.6+16 | 55.6+16 | 60.7+16 | 65.7+16 |
| 副臂（米） | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 |
| 角度 | 0° | 0° | 0° | 0° | 0° |
| 10 | 26.3 | ||||
| 12 | 26.3 | 26.3 | |||
| 14 | 24.6 | 25.1 | 25.4 | ||
| 16 | 22.9 | 23.4 | 23.9 | 24.1 |
查看全部
