下载APP中联ZAT2500V853汽车吊性能参数吊臂计算吊车工况表
品牌：中联
型号：ZAT2500V853
吨位：250吨
工况：主臂工况
| 配重（吨） | 72t | 72t | 72t | 72t | 72t |
| 主臂（米） | 14.6* | 19.4 | 19.4 | 19.4 | 19.4 |
| 臂组合 | 1111111 | 1111112 | 1111121 | 1111211 | 1112111 |
| 2.5 | 250* | ||||
| 3 | 220* | 55 | 70 | 90 | 100 |
| 3.5 | 145* | 53 | 68 | 90 | 100 |
| 4 | 136* | 50 | 65 | 90 | 100 |
| 4.5 | 129* | 48 | 62 | 85 | 100 |
查看全部
工况：副臂工况
| 配重（吨） | 72t | 72t | 72t | 72t | 72t |
| 主臂（米） | 77 | 77 | 77 | 81.8 | 81.8 |
| 副臂（米） | 10.4 | 10.4 | 10.4 | 10.4 | 10.4 |
| 角度 | 0° | 15° | 30° | 0° | 15° |
| 22 | 7.2 | 6.8 | |||
| 24 | 7.1 | 6.8 | 6.3 | 5.7 | |
| 26 | 7 | 6.8 | 6.3 | 5.5 | 5.6 |
| 28 | 6.8 | 6.6 | 6.2 | 5.4 | 5.4 |
查看全部
工况：鹅头臂工况
| 配重（吨） | 72t | 72t | 72t | 72t | 72t |
| 主臂（米） | 14.6* | 19.4 | 19.4 | 19.4 | 19.4 |
| 臂组合 | 1111111 | 1111112 | 1111121 | 1111211 | 1112111 |
| 3 | |||||
| 3.5 | 24 | ||||
| 4 | 23.9 | 22.5 | 23 | 23 | 23 |
| 4.5 | 23.8 | 22.3 | 22.6 | 22.6 | 22.6 |
| 5 | 23.7 | 22.1 | 22.4 | 22.4 | 22.4 |
查看全部

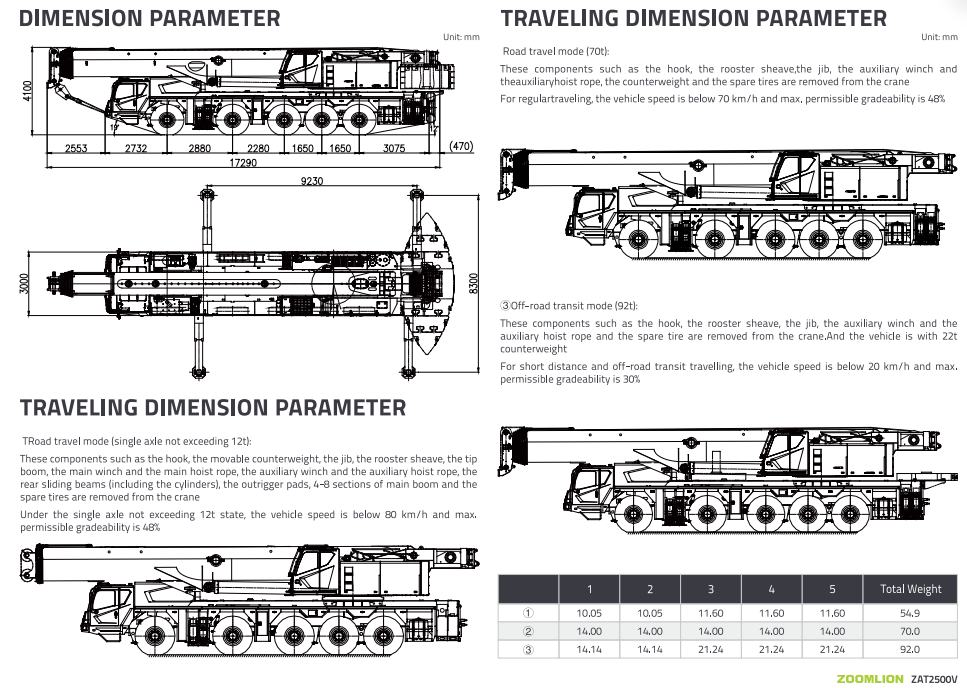

尺寸参数

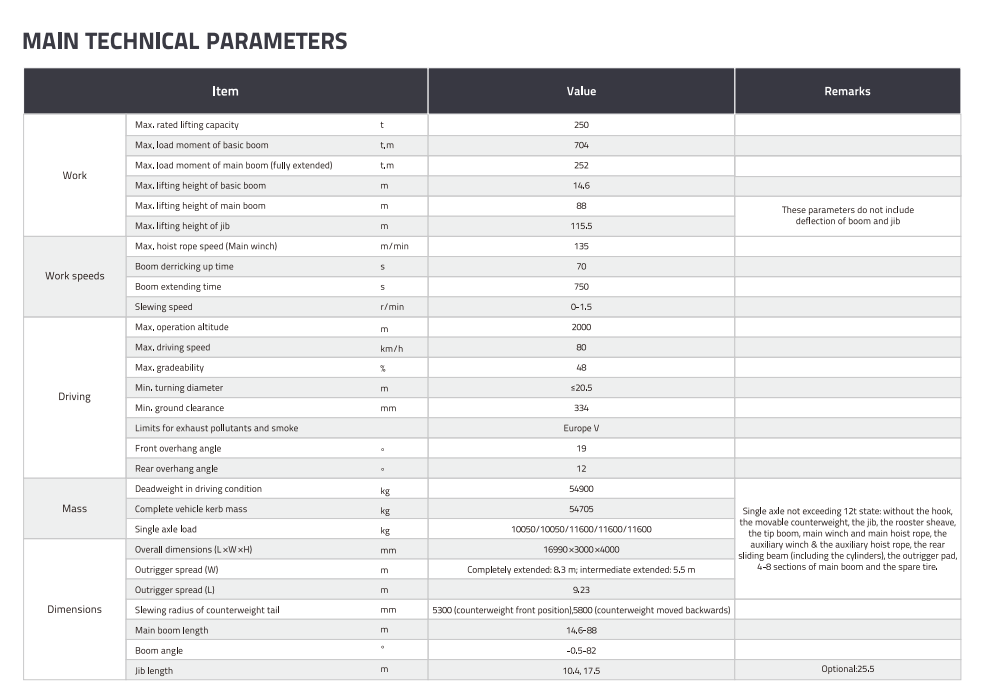

整机技术参数
