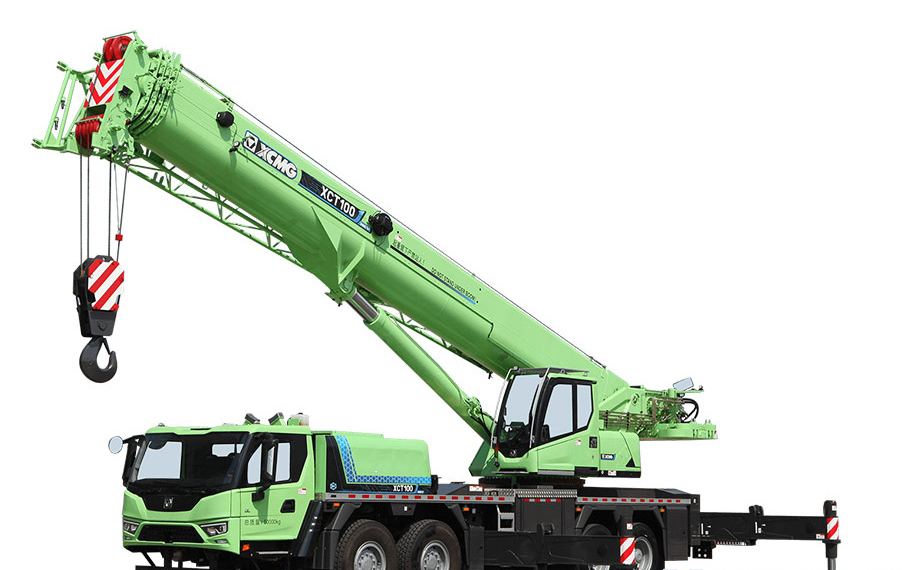

徐工XCT100G5-1HEV汽车吊性能参数吊臂计算吊车工况表
品牌：徐工
型号：XCT100G5-1HEV
吨位：100吨
工况：主臂工况
| 配重（吨） | 29t | 29t | 29t | 29t | 29t |
| 主臂（米） | 13 | 17.9 | 20.1 | 22.8 | 25 |
| 二节臂伸 | 0 | 0.5 | 0 | 1 | 0.5 |
| 3 | 100* | ||||
| 3 | 85 | 78 | 46 | ||
| 3.5 | 80 | 78 | 46 | 58 | |
| 4 | 78 | 74 | 46 | 58 | 45 |
| 4.5 | 75 | 70 | 46 | 58 | 45 |
查看全部
工况：副臂工况
| 配重（吨） | 29t | 29t | 29t | 29t | 29t |
| 主臂（米） | 51.5 | 51.5 | 51.5 | 51.5 | 51.5 |
| 副臂（米） | 10.7 | 10.7 | 10.7 | 17.5 | 17.5 |
| 角度（°） | 0° | 15° | 30° | 0° | 15° |
| 80 | 6.5 | 6.5 | 3.8 | 5 | 4 |
| 78 | 6.5 | 6.5 | 3.7 | 5 | 3.8 |
| 75 | 6.5 | 6.5 | 3.5 | 5 | 3.5 |
| 72 | 6.5 | 6.1 | 3.3 | 5 | 3.3 |
查看全部

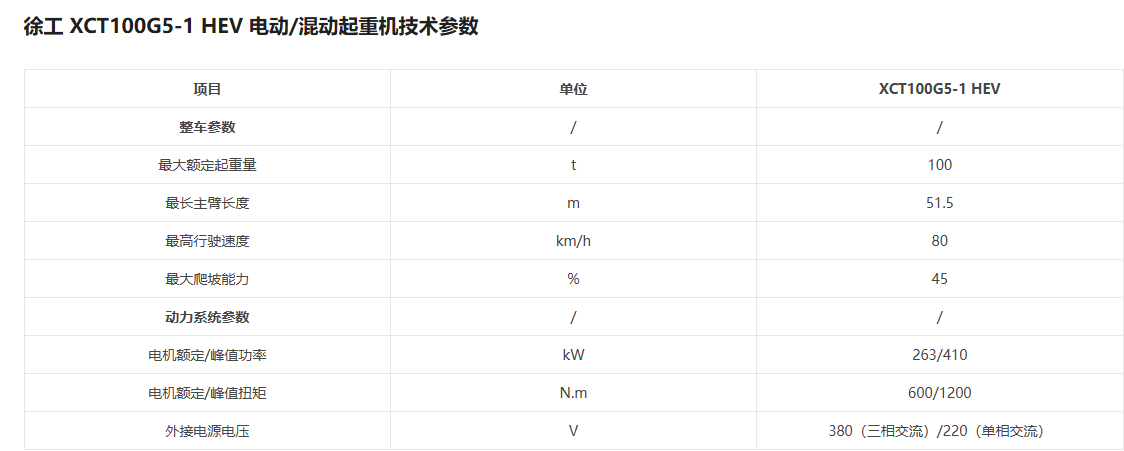

整机技术参数
