好的，我们来详细解析一下徐工XCA200L8全地面起重机在不同工况下，如何应用其起重性能表来指导实际吊装作业。

核心要点：起重性能表是吊装作业的“生命线”，其应用核心在于理解并严格遵守“工况 → 查表 → 核对”的流程。

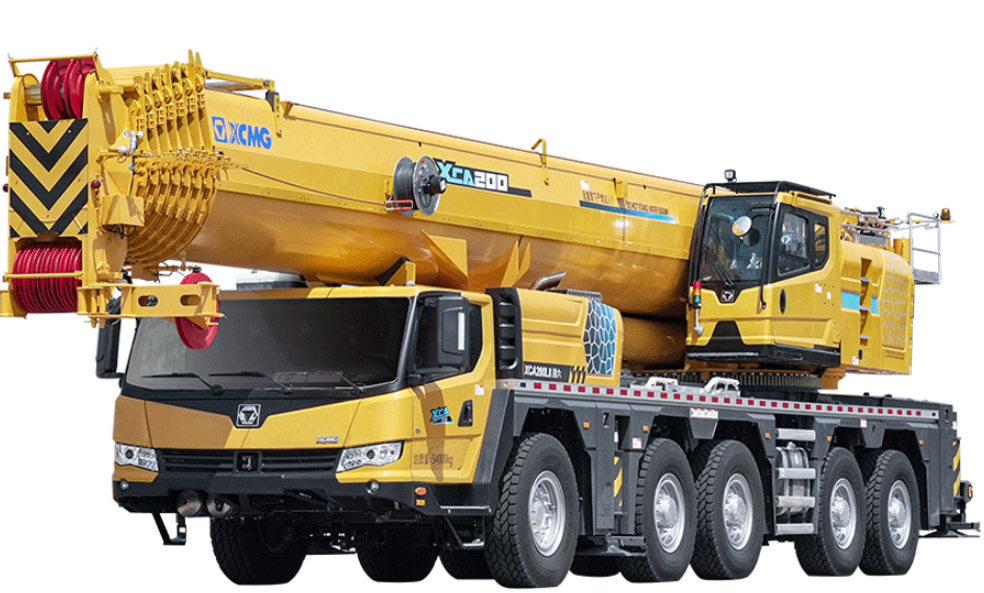

徐工XCA200L8是一款200吨级的8桥全地面起重机，其起重性能表会根据不同的支腿工况、配重工况和臂架组合而变化。下面我们通过几个典型的应用案例来说明。

---

案例一：城市变电站设备安装（狭窄场地，使用基本臂）

工况描述： 在空间有限的变电站内，吊装一台重45吨的变压器。作业半径预计为10米。现场地面坚实，可全伸支腿。为降低整车高度和长度，计划使用基本臂（主臂） 工况。

应用步骤：

1. 确定工况：

   • 支腿工况： 全伸支腿（通常对应性能表中的“全支腿”工况）。
   • 臂架工况： 基本臂（主臂），长度约为18.5米（需查性能表确认）。
   • 配重工况： 使用最大配重（例如75吨），以获取最大起重能力。

2. 查阅性能表：

   • 找到对应“全支腿，主臂，带全部配重”的性能表。
   • 在“工作幅度（米）”一列中找到 10米。
   • 查看对应行“额定起重量（吨）”的值。假设在10米幅度下，额定起重量为 80吨。

3. 核对与决策：

   • 对比： 设备重量（45吨）< 额定起重量（80吨）。
   • 安全余量： 安全余量充足（80 - 45 = 35吨），符合安全规范。
   • 决策： 该工况下，使用基本臂在10米半径吊装45吨设备是安全可行的。操作时还需考虑吊索具的重量（通常为1-2吨），但仍在安全范围内。

---

案例二：风电塔筒吊装（大高度，使用主臂+副臂）

工况描述： 在风电场吊装一节高30米、重55吨的风电塔筒。需要将塔筒吊至离地25米的高度进行对接。作业半径约为14米。

应用步骤：

1. 确定工况：

   • 支腿工况： 全伸支腿。
   • 臂架工况： 主臂+副臂（塔式工况）。主臂伸出一定长度（如30米），副臂长度需满足吊高要求（如18米），总臂长约48米。
   • 配重工况： 使用最大配重（75吨）。

2. 查阅性能表：

   • 找到对应“全支腿，主臂+副臂，带全部配重”的性能表。
   • 在该表中，需要同时考虑工作幅度和臂架组合。先找到主臂30米+副臂18米的组合。
   • 在14米工作幅度下，查得额定起重量可能为 65吨。

3. 核对与决策：

   • 对比： 塔筒重量（55吨）< 额定起重量（65吨）。
   • 安全余量： 安全余量10吨，符合要求。
   • 关键检查： 必须额外核对性能表下方的 注释 或 高度-重量曲线，确保在25米吊装高度下，起重机的性能依然满足要求（通常性能表已综合了幅度和高度的影响，但需确认）。
   • 决策： 该工况可行。但需注意，塔式工况下起重机的稳定性会降低，操作需更加平稳。

---

案例三：化工厂内管道吊装（非全支腿工况）

工况描述： 在化工厂装置区内，吊装一段长12米、重18吨的管道。由于设备布局密集，起重机无法全伸支腿，只能使用半支腿（或特定支腿模式）进行作业。作业半径为9米。

应用步骤：

1. 确定工况：
   • 支腿工况： 半支腿（或具体指明哪几个支腿不全伸）。这是关键变化点，性能将大幅下降。
   • 臂架工况： 使用较短的主臂，如24米。
