好的，我们来详细解析一下徐工XCA180L8C全地面起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，它不是一成不变的，而是根据具体的工况（主要是支腿伸展状态、配重配置、臂架组合和作业半径）严格查表得出的。

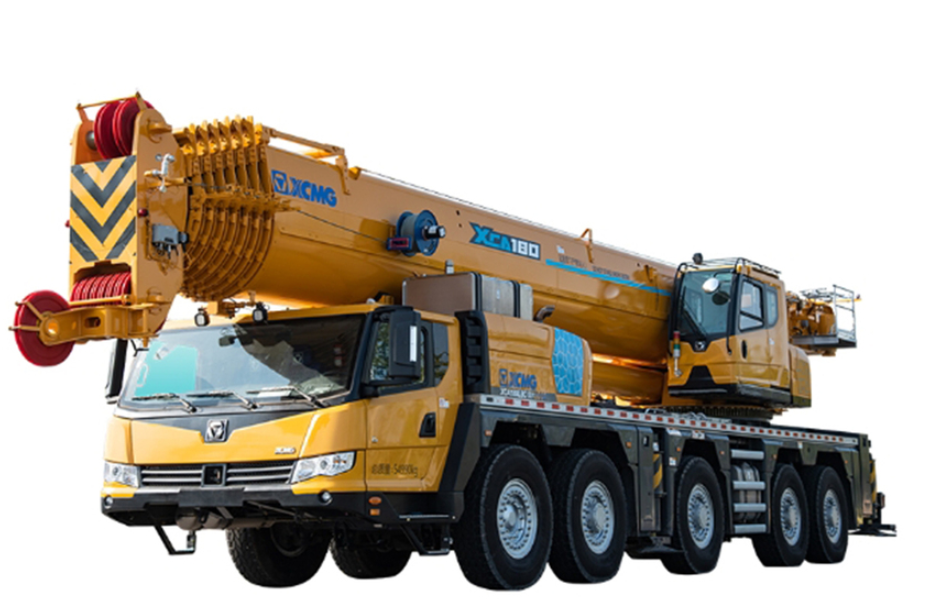

徐工XCA180L8C是一款180吨级的8桥全地面起重机，其起重性能表非常庞大，通常分为多个部分，例如：

• 主臂工况性能表
• 主臂+副臂（固定副臂/变幅副臂）工况性能表
• 塔式工况性能表
• 超起工况性能表

下面我们通过几个典型的实际案例来演示如何应用这些性能表。

---

案例一：常规厂房钢结构吊装（主臂工况）

工况描述： 需要在空旷的工地上，将一个重25吨的钢梁吊装到15米高的位置。现场地面坚实平整。计划使用全伸支腿，全配重55吨，使用主臂作业。

应用步骤：

1. 确定关键参数：

   • 吊装重量： 25吨（需包括吊钩、索具的重量，假设总计为26吨）。
   • 作业半径： 吊车中心到钢梁就位点的水平距离。假设为12米。
   • 臂长： 需要吊高15米，加上吊钩、索具高度和安全余量，主臂仰角不能太低。查性能表前，先估算所需臂长。通常主臂长度需大于作业半径与吊高之和的平方和开根号，但更直接的方法是查表。

2. 查阅性能表：

   • 找到 “主臂工况 - 全支腿 - 全配重55t” 的性能表。
   • 在表格的顶部行找到臂长，例如有24.1m, 30.1m, 36.1m等。
   • 在表格的左侧列找到作业半径，例如12m。
   • 交叉查询：在12米半径这一行，横向查看不同臂长下的额定起重量。
     • 臂长24.1m时，额定起重量可能为[例如] 48.5吨。
     • 臂长30.1m时，额定起重量可能为[例如] 40.2吨。
     • 臂长36.1m时，额定起重量可能为[例如] 33.0吨。

3. 分析与决策：

   • 所有查询到的额定起重量（48.5t, 40.2t, 33.0t）都远大于我们的实际吊重（26t）。这意味着有很高的安全系数。
   • 选择最经济的臂长： 通常选择能满足要求的最短臂长，因为臂长越短，起重能力越强，稳定性越好，操作效率也越高。在这个案例中，使用24.1米臂长是最佳选择。
   • 最终验证： 确认在12米半径、24.1米臂长下，额定起重量48.5吨 > 实际吊重26吨，方案安全可行。

---

案例二：高层建筑设备吊装（主臂+副臂工况）

工况描述： 需要将一台重8吨的空调主机吊到80米高的楼顶。由于高度要求，必须使用副臂。

应用步骤：

1. 确定关键参数：

   • 吊装重量： 8吨 + 索具 ≈ 8.5吨。
   • 作业半径： 考虑到楼边障碍物，预计需要20米的作业半径。
   • 臂架组合： 主臂全伸（假设XCA180L8C主臂全长为60多米），再接上副臂（例如20米或30米副臂）。

2. 查阅性能表：

   • 找到 “主臂+固定副臂工况” 的性能表。这份表会更复杂，通常有主臂长度、副臂长度、副臂安装角度（如0°, 15°, 30°）等多个维度。
   • 假设我们选择：主臂60.1米 + 30米副臂，副臂安装角度30°。
   • 在对应此组合的表格中，查找20米作业半径下的额定起重量。

3. 分析与决策：

   • 查表结果可能显示，在此复杂工况下，20米半径的额定起重量为[例如
