中联ZTC3500VS863汽车吊性能参数吊臂计算吊车工况表
品牌：中联
型号：ZTC3500VS863
吨位：350吨
工况：主臂工况
| 配重（吨） | 66t后位 | 66t后位 | 66t后位 | 66t后位 | 66t后位 |
| 主臂（米） | 14.9* | 19.8* | 19.8 | 19.8 | 19.8 |
| 伸缩组合 | 1111111 | 1211111 | 1121111 | 1112111 | 1111112 |
| 2.4 | 350* | ||||
| 3 | 165 | 162 | 148 | 142 | 60 |
| 3.5 | 161 | 158 | 144 | 139 | 58.4 |
| 4 | 155 | 151 | 140 | 135 | 55.2 |
| 4.5 | 146 | 142 | 135 | 127 | 52.8 |
查看全部
工况：副臂工况
| 配重（吨） | 66t后位 | 66t后位 | 66t后位 | 66t后位 | 66t后位 |
| 主臂（米） | 78.6 | 78.6 | 78.6 | 83.5 | 83.5 |
| 副臂（米） | 16 | 16 | 16 | 16 | 16 |
| 角度（°） | 0° | 20° | 40° | 0° | 20° |
| 22 | 8.5 | ||||
| 24 | 8.1 | 6.8 | 7.4 | ||
| 26 | 7.8 | 6.6 | 5.4 | 7.2 | |
| 28 | 7.5 | 6.3 | 5.3 | 6.9 | 5.9 |
查看全部

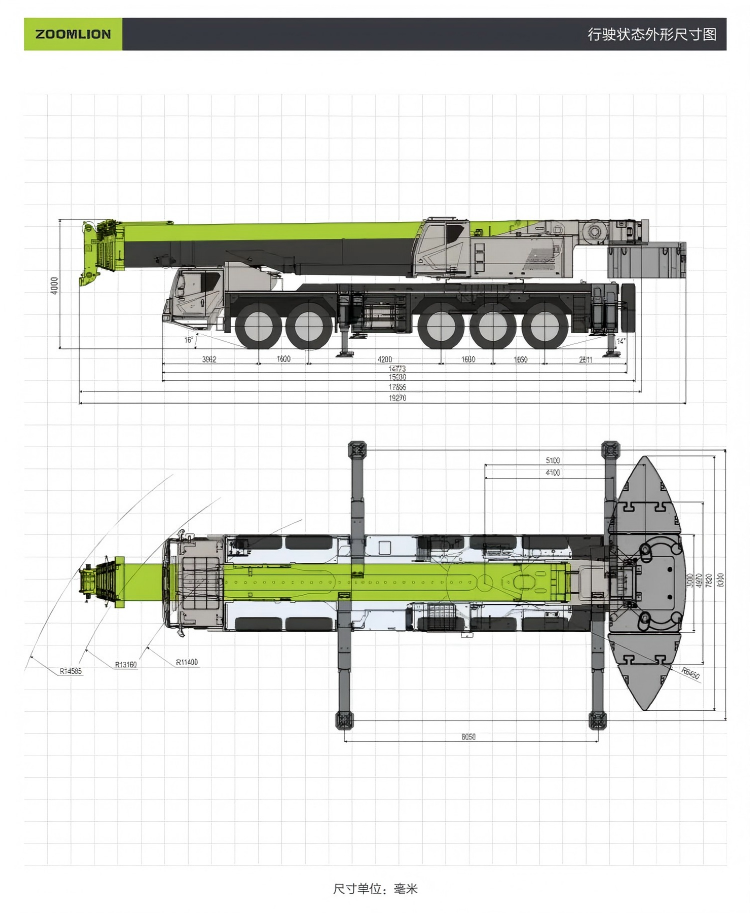

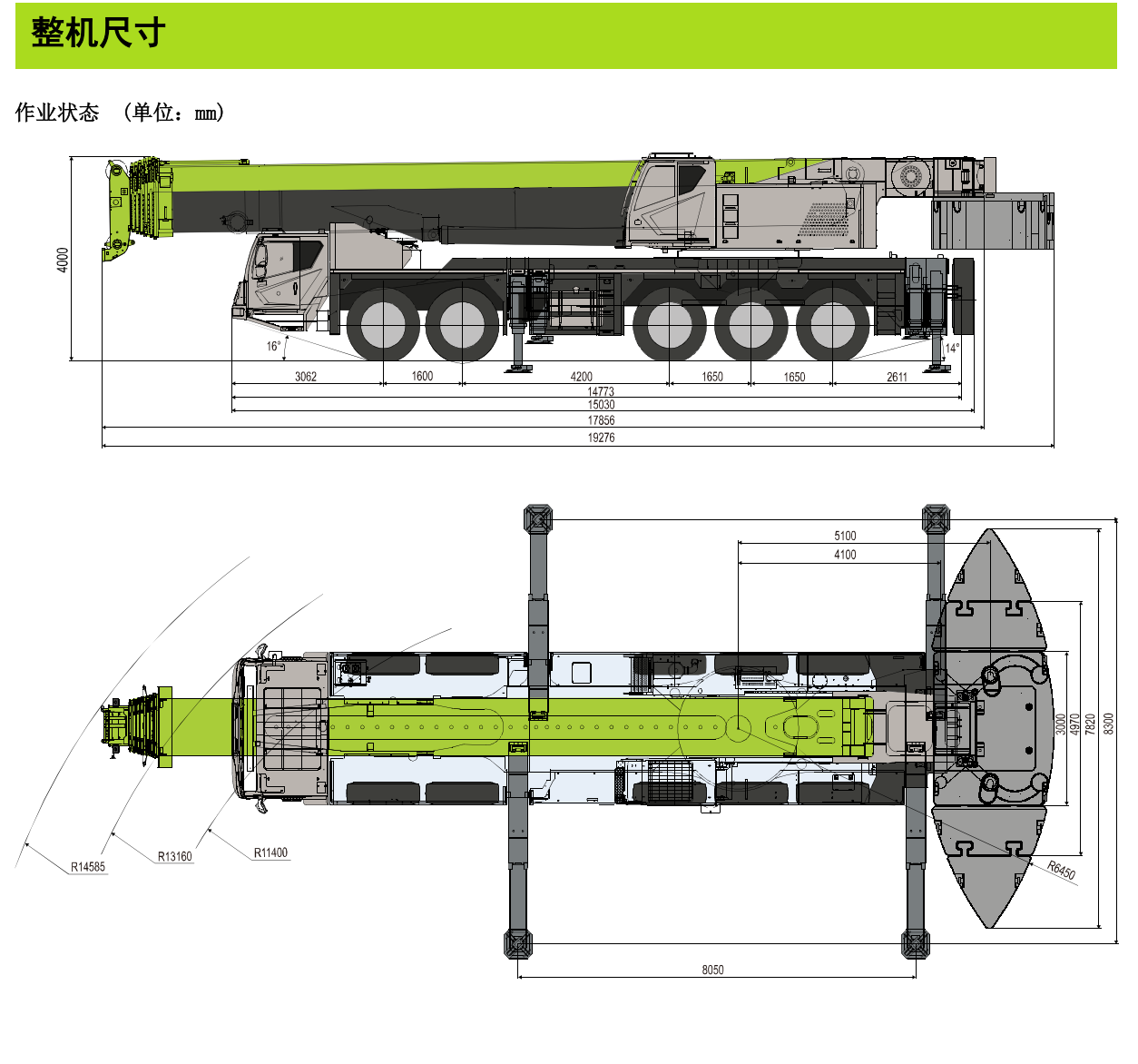

尺寸参数

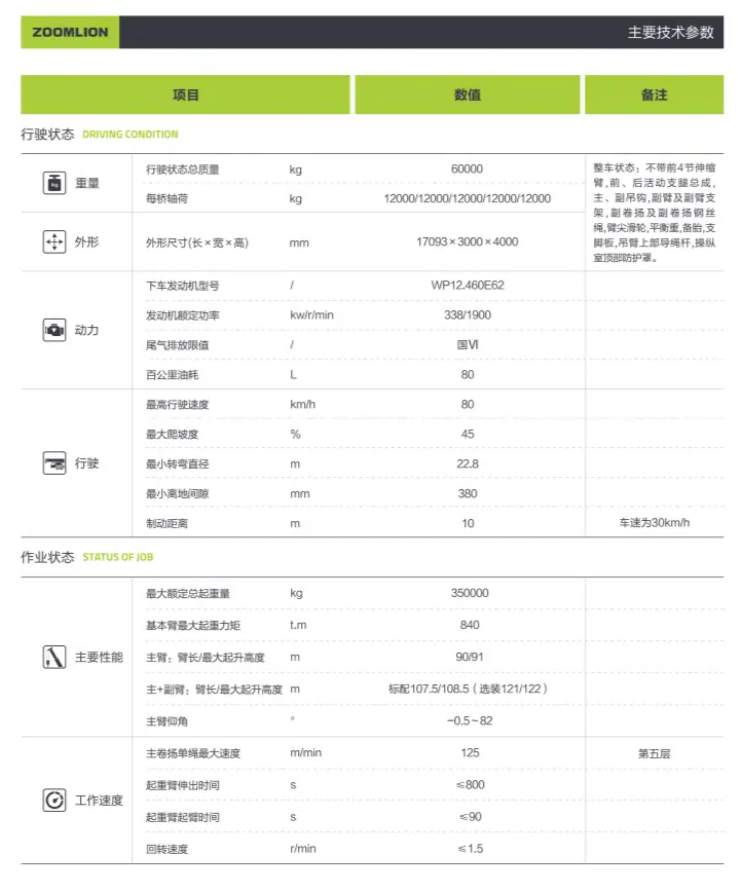

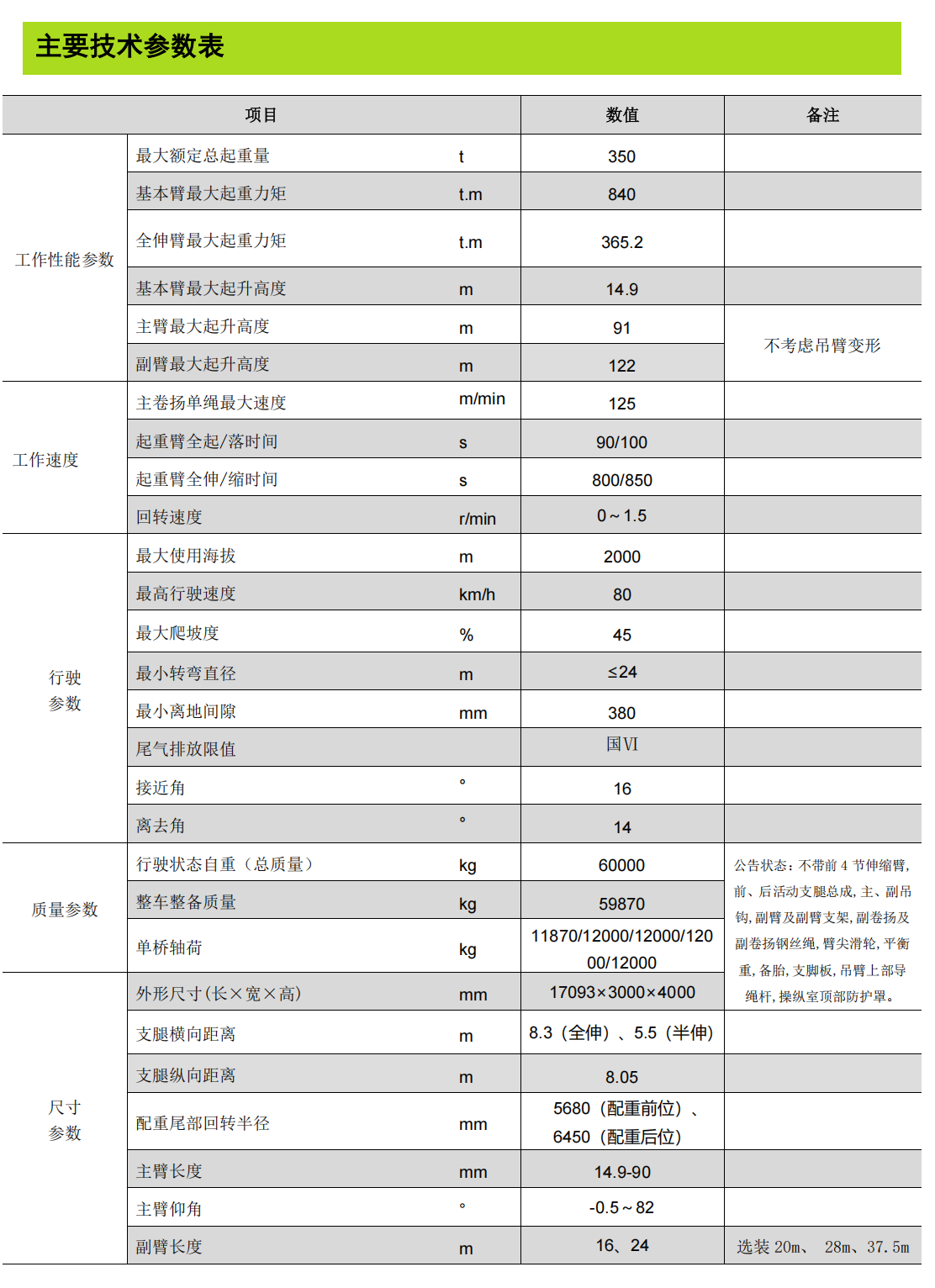

整机技术参数

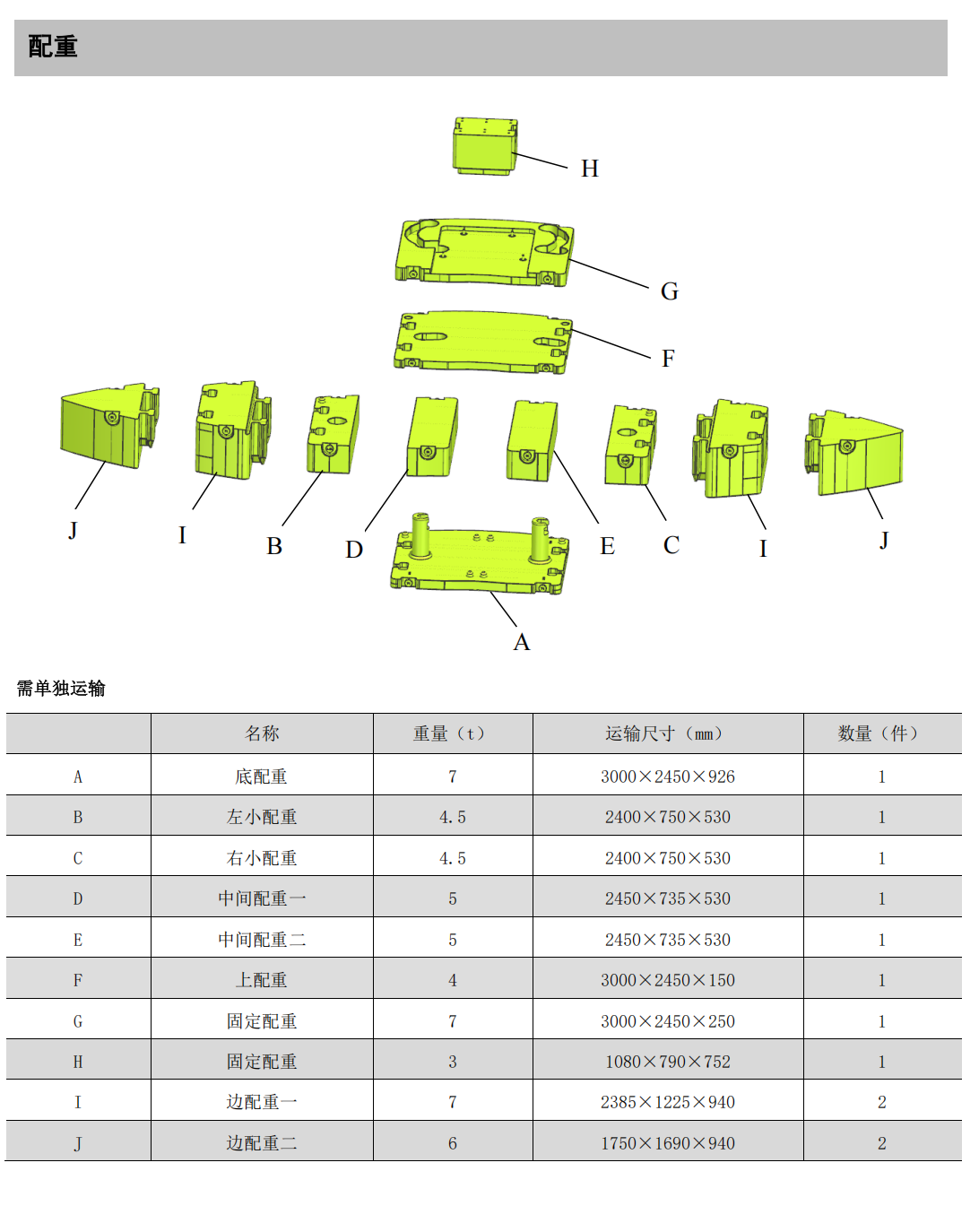

平衡重

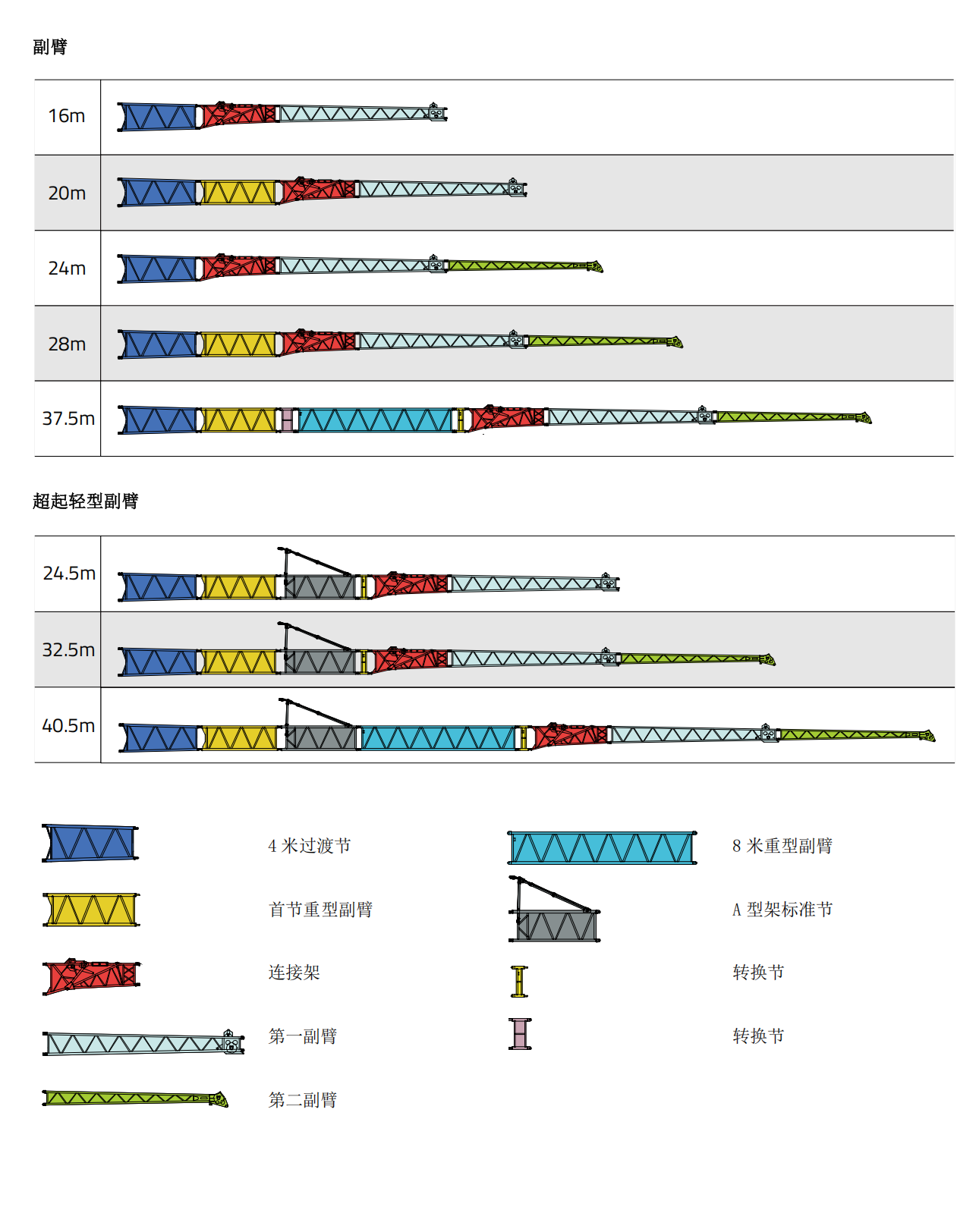

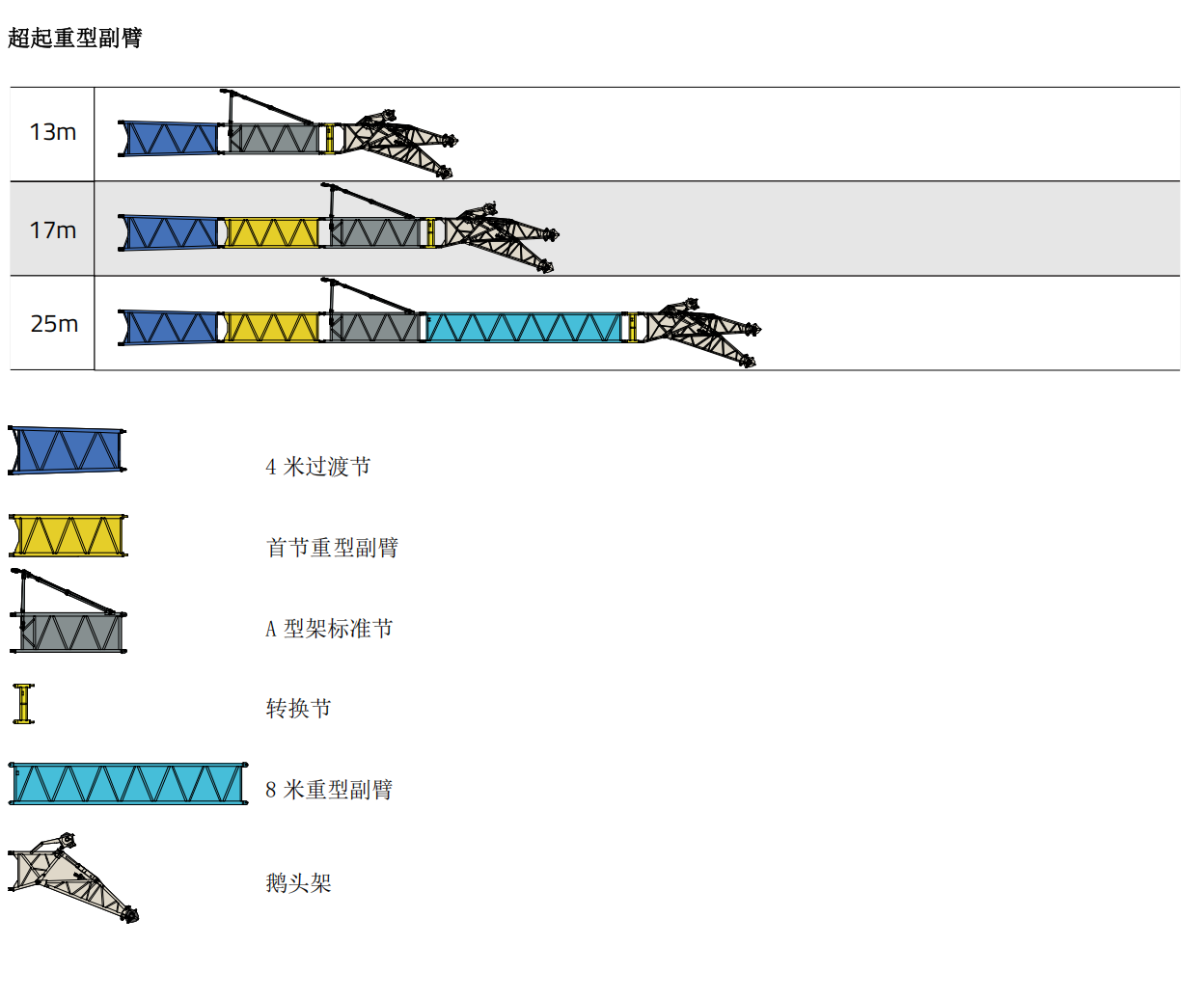

臂架组合方案
