徐工QY70KH汽车吊性能参数吊臂计算吊车工况表
品牌：徐工
型号：QY70KH
吨位：70吨
工况：主臂工况
| 配重（吨） | 4.2t | 4.2t | 4.2t | 4.2t | 4.2t |
| 主臂（米） | 12 | 16.3 | 20.6 | 27.1 | 33.6 |
| 3 | 55 | ||||
| 3.5 | 51.5 | 44 | |||
| 4 | 48 | 43 | |||
| 4.5 | 45 | 41 | 34.6 | ||
| 5 | 43.2 | 39 | 32.5 | 29.5 | |
| 6 | 37 | 33.5 | 29.3 | 27.3 | 24.5 |
查看全部
工况：副臂工况
| 配重（吨） | 4.2t | 4.2t | 4.2t | 4.2t | 4.2t |
| 主臂（米） | 46.5 | 46.5 | 46.5 | 46.5 | 46.5 |
| 副臂（米） | 9.5 | 9.5 | 9.5 | 16 | 16 |
| 角度（°） | 0° | 15° | 30° | 0° | 15° |
| 80 | 5 | 3.5 | 3 | 3 | 2.5 |
| 78 | 5 | 3.5 | 3 | 3 | 2.4 |
| 75 | 4.8 | 3.4 | 2.8 | 2.9 | 2.2 |
| 72 | 4.5 | 3.2 | 2.6 | 2.8 | 2 |
查看全部

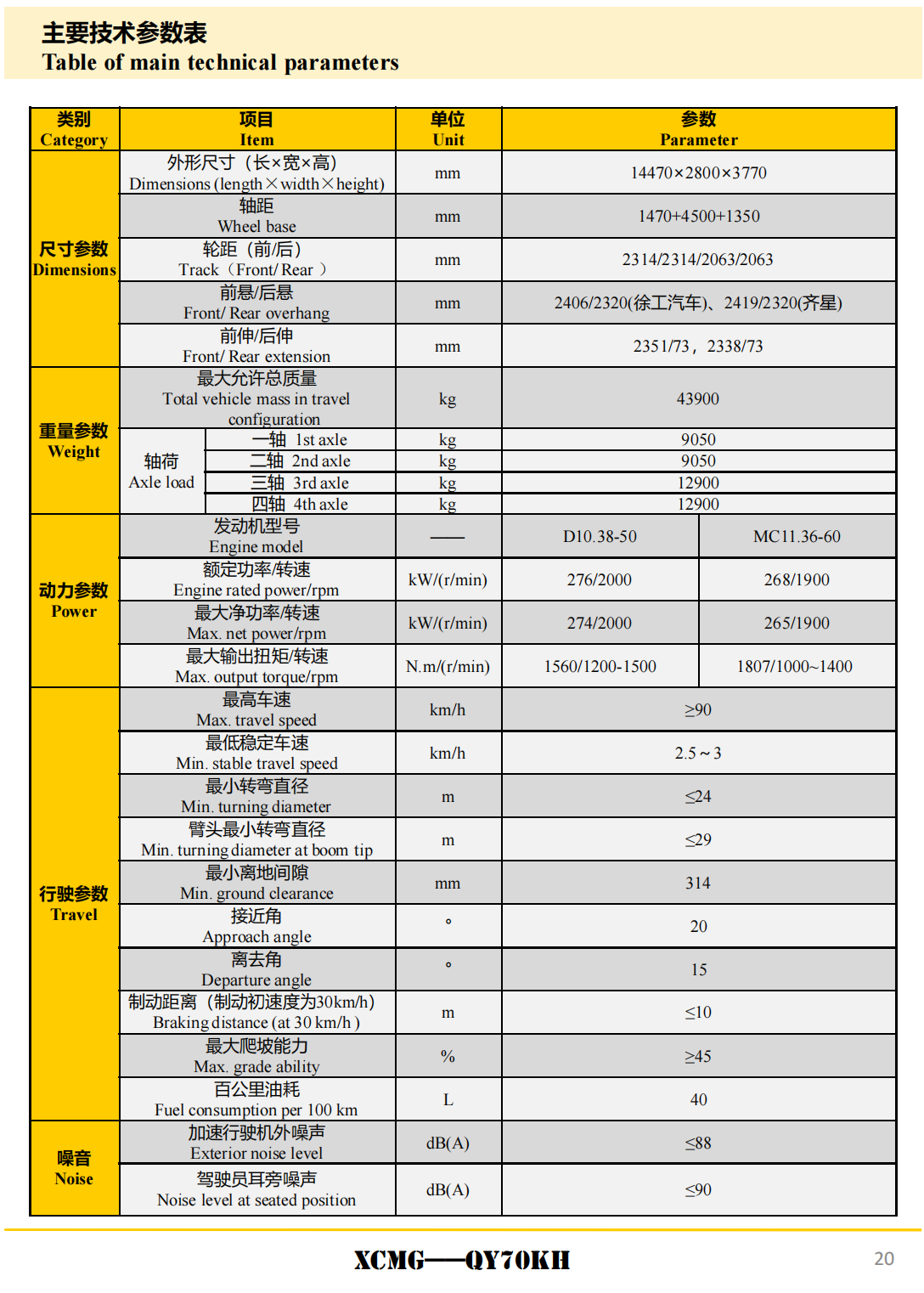

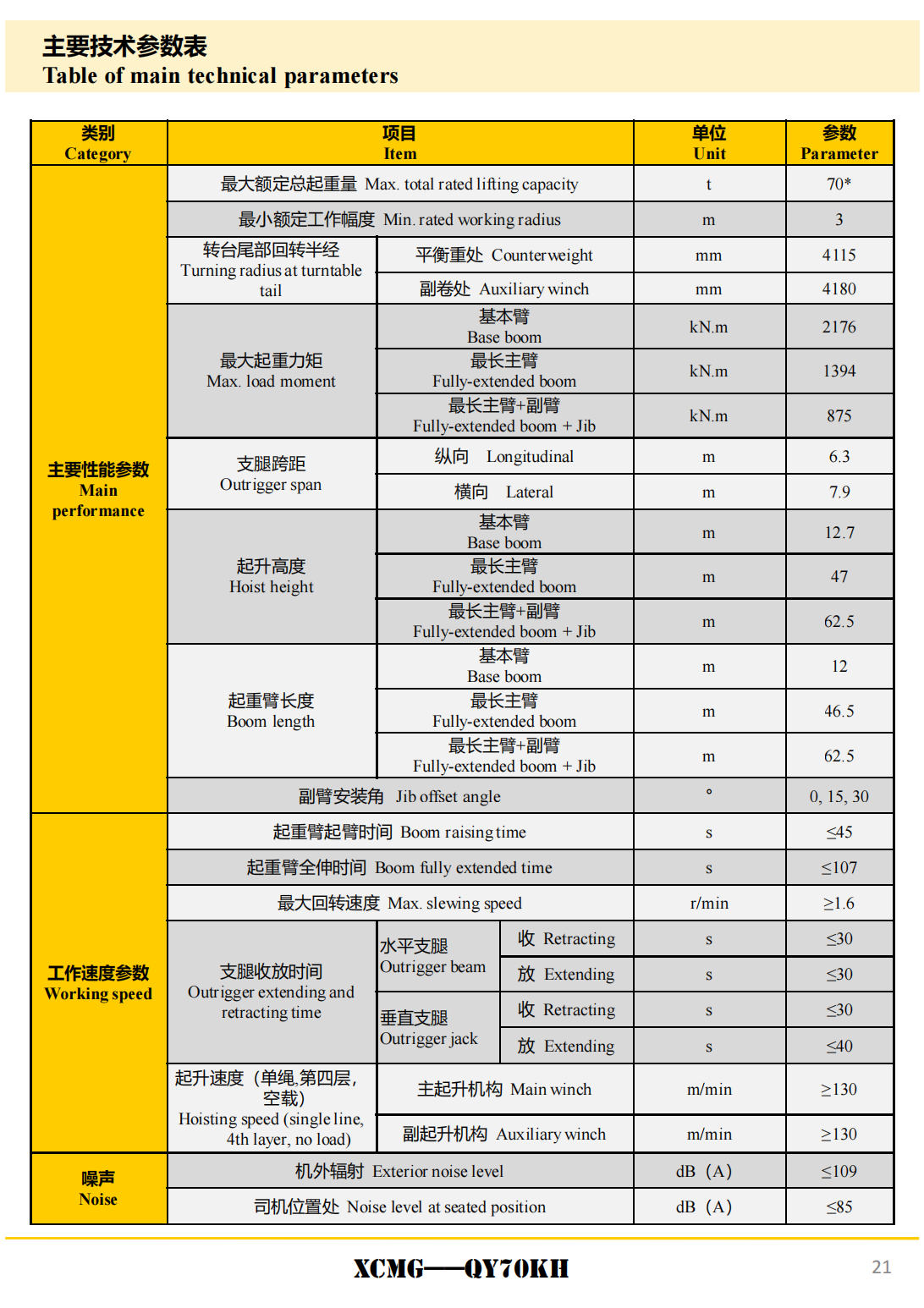

整机技术参数

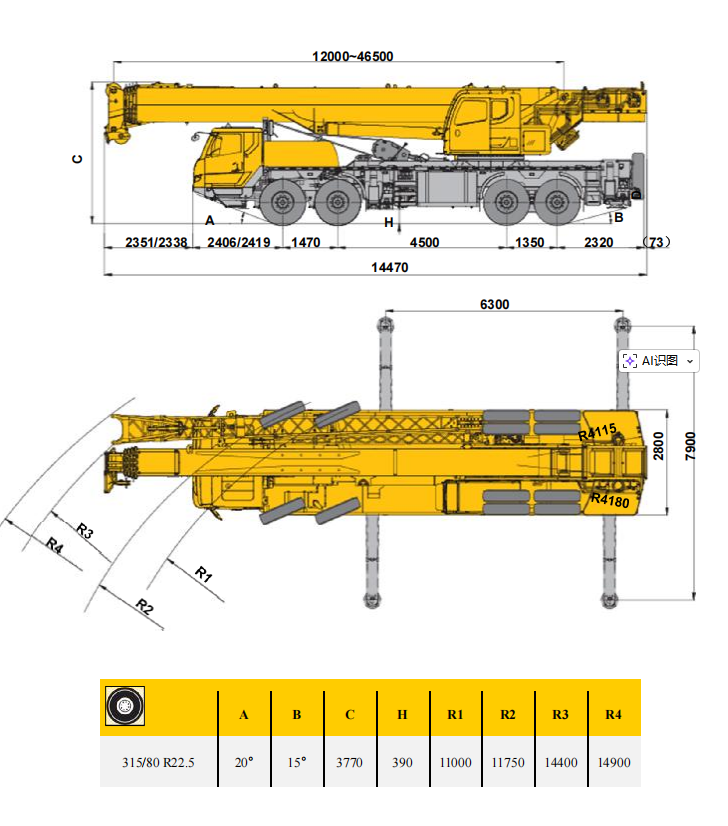

尺寸参数
